Indicador de painel PCE-N24S

Referência: PCE-N24S
GTIN (EAN):
1 Unidad
–
–
–
Indicador de painel
–
4 ... 20 mA
Digital

Acessorios

Adaptador de programação
Adaptador de programação PCE-PD14

Descrição

Indicador de painel PCE-N24S
Indicador LED de 4 dígitos e com altura de 20 mm / IP 65 na parte frontal /
Alimentação do sensor / Para sinais normalizados 4-20 mA / Configuração por software

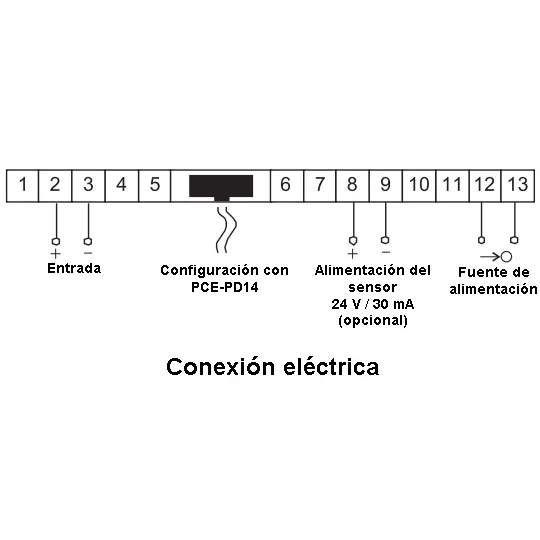

O indicador de painel PCE-N24S serve para avaliar o sinal de processos tão comum de 4...20 mA. A possibilidade de escalar livremente o sinal de entrada permite usar o indicador de painel de forma muito ampla. O display LED possui 4 dígitos grandes, o que facilita a leitura. A alimentação opcional de sensores de 24 V permite a conexão direta de sensores de 2 fios ou de transdutores, o que facilita o uso deste indicador de painel. O equipamento é configurado através do software opcional LPCon. Para isso, necessitarão o adaptador de programação PCE-PD14 que permite realizar os ajustes necessários e ler os valores do indicador de processos. Poderá salvar os ajustes definidos com o software, e recuperá-los posteriormente.

Características

- Proteção IP 65 na parte frontal
- Para sinais de processos 4 ... 20 mA, 0 ... 10 V ou 0 ... 60 mV (selecionável)
- Conexão através de parafuso de fixação
- Configuração através do software
- Display LED de 4 dígitos

Especificações

Especificações técnicas
Entrada (selecionável)

0 ... 20 mA
4 ... 20 mA
0 ... 60 mV
0 ... 10 V
± 60 mV
± 10 V
Precisão ± (0,2 % escala completa + 1 dígito)
Impedância interna 10 Ω ± 1 %
Escala 2 pontos
Display LED de 4 dígitos e 7 segmentos; altura: 20 mm
Faixa de indicação -1999 ... 9999
Temperatura ambiente Funcionamento: -10 ... +55 °C
Armazenamento: -25 ... +85 °C
Dimensões 96 x 48 x 64 mm
Dimensões para instalação em painel 92 x 45 mm (segundo DIN)
Alimentação
(selecionável)		 230 V AC
110 V AC
24 V AC
85 ... 253 V AC / DC
20 ... 40 V AC / DC
Alimentação do sensor (opcional) 24 V DC / 30 mA
Tipo de proteção Parte frontal: IP 65
Peso < 200 g
Montagem Clipes de montagem com parafusos de fixação, conexão mediante régua de bornes
Caixa Plástico robusto

Conteúdo da remessa

Conteúdo da remessa
1 x Indicador de painel PCE-N24S
1 x Material de fixação
1 x Junta
1 x Manual de instruções
