| Magnitude | Faixa | Precisão |
| Corrente In 1 A 5 A |
0,005 ... 1,2 kA AC 0,025 ... 6 kA AC | ± 0,2 % do valor |
| Tensão L-N 57,7 V 230 V 400 V |
11,5 ... 70 V AC 46 ... 276,0 V AC 138 ... 48 V AC | ± 0,2 % do valor |
| Tensão L-L 100 V 400 V 690 V |
20 ... 120 V AC 80 ... 480 V AC 138 ... 830 V AC | ± 0,5 % do valor |
| Freqüência | 45,0 ... 65,0 Hz | ± 0,2 % do valor |
| Potência ativa | -1,99 kW ... 1,99 GW | ± 0,5 % do valor |
| Potência reativa | -1,99 kVar ... 1,99 GVar | ± 0,5 % do valor |
| Potência aparente | -1,99 kVA ... 1,99 GVA | ± 0,5 % do valor |
| Fator de potência PF | - 1 ... 1 | ± 1 % do valor |
| Tan φ | -1,2 ... 1,2 | ± 1 % do valor |
| Cos φ | -1 ... 1 | ± 1 % do valor |
| φ | - 180 ... 180 ° | ± 0,5 % do valor |
| Energia ativa | -1,99 kWh ... 1,99 GWh | ± 0,5 do valor |
| Energia reativa | -1,99 kVarh ... 1,99 GVarh | ± 0,5 do valor |
| Energia aparente | -1,99 kVAh ... 1,99 GVAh | ± 0,5 do valor |
| THD | 0 ... 100 % | ± 5 % do valor |
| Harmônicos até a ordem 51(U/I) | 0 ... 100 % | ± 5 % do valor |

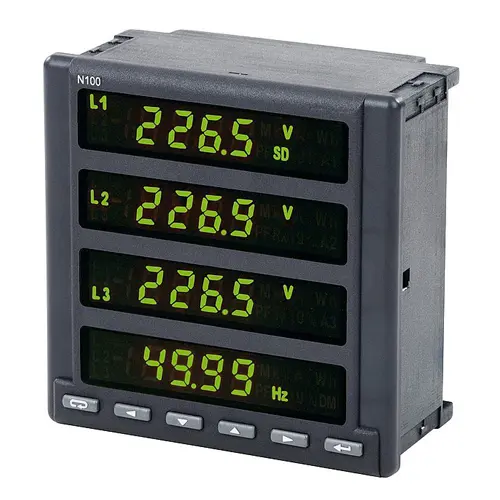

Especificações técnicas gerais do indicador de potência de instalação fixa | ||
| Interface RS-485 | Modbus RTU 8N2 / 8E1 / 8O1 / 8N1 Baud 4800 / 9600 / 19200 / 38400 bit/s | |
| Interface de dados | Ethernet 10 / 100 MBits | |
| Display | 4 x indicadores LED de 4,5 dígitos (2 cores) | |
| Alimentação | 85 ... 253 V AC / 90 ... 300 V DC | |
| Condições ambientais | -20 ... +55°C / 25 ... 95 % H.r. | |
| Condições de armazenamento | -30 ... +70°C / sem condensação | |
| Segurança elétrica | EN 61010-1 | |
| Dimensões | 144 x 144 x 77 mm | |
| Dimensões do painel | 138 x 138 mm | |
| Peso | Aprox. 800 g | |
| Tipo de proteção | IP 40 | |
