Amperímetro PCE-PA 8000

Referencia: PCE-PA 8000

GTIN (EAN): 4250348707109

Accessory

Cable USB incluye software SOFT-LUT-USB

121.978 CLP$

Adaptador de red NET-LUT 9V / 800mA

35.358 CLP$

Certificado de calibración ISO PCE-PA 8000

682.878 CLP$

Descripción

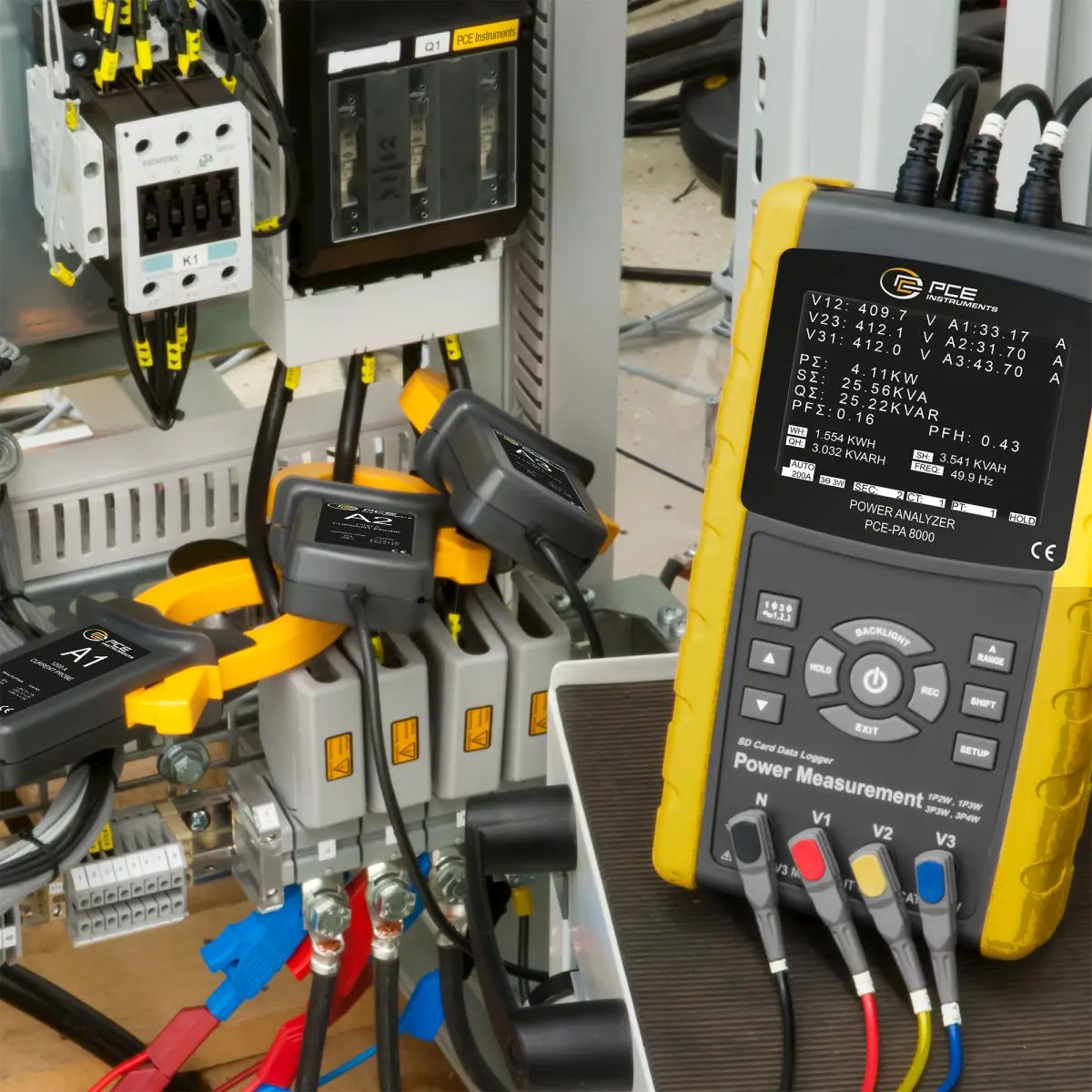

Amperímetro trifásico y medidor de energía (tiempo real) con registro
en tarjeta SD, interfaz

El amperimetro permite medir y registrar la potencia de un circuito monofásico o trifásico. Con el amperímetro puede efectuar mediciones prolongadas. Los valores de medición se almacenan en una tarjeta SD en formato xls. Esto permite analizar los valores de medición de forma cómoda en el ordenador. La cuota de medición la puede ajustar libremente entre 2 y 7200 segundos. El amperímetro también está en grado de realizar mediciones de energía así como determinar el factor de potencia y el ángulo de fase. Las pinzas del amperimetro se pueden usar para cables con un diámetro del conductor de hasta 50 mm. Por tanto, este medidor es ideal para el uso en redes de abastecimiento de energía. La pantalla de 3,7" permite leer todos los valores de medición. Esto permite un rápido análisis de los valores de medición actuales y le da una visión de la corriente, tensión y potencia.

Características

- Análisis de red de 3 fases/4 conductores, 3 fases/3 conductores, 1 fase/2 conductores, 1 fase/3 conductores
- Medición del valor efectivo real de corriente y tensión
- Medición de potencia activa, aparente y reactiva
- Determinación del ángulo de fase y el factor de potencia
- Medición de la energía activa, aparente y reactiva
- Medición de tensión hasta 600V
- Medición de corriente hasta 1200 A
- Cumple los estándares de seguridad IEC 1010 y CAT III 600V
- Integra un calendario con tiempo real
- Registro de los valores de medición en tarjeta SD
- Los datos se almacenan en formato Excel para su cómoda valoración posterior
- Posibilidad de medición en el PC en tiempo real a través del cable de datos
- Gran pantalla de 3,7"

Especificaciones

Medición de tensión (AC V)
Rango de medición	10 V ... 600 V (Fase a Neutro) 10 V ... 600 V (Fase a Fase)
Resolución	0,1 V
Precisión	± (0,5 % + 0,5 V)

Medición de corriente (AC A)
Rango de medición	20 A
Resolución	0,001 A (< 10 A) 0,01 A (=10 A)
Precisión	± (0,5 % + 0,1 A)
Rango de medición	200 A
Resolución	0,01 A (< 100 A) 0,1 A (= 100 A)
Precisión	± (0,5 % + 0,5 A)
Rango de medición	1200 A
Resolución	0,1 A (< 1000 A) 1 A (= 1000 A)
Precisión	± (0,5 A + 5 A)

Potencia activa - Rango	Resolución	Precisión
0 KW ... 9,999 KW 10 KW ... 99,99 KW 100 KW ... 999,9 KW 1 MW ... 9,999 MW	0,001 KW 0,01 KW 0,1 KW 0,001 MW	± (1 % + 0,008 KW) ± (1 % + 0,008 KW) ± (1 % + 0,8 KW) ± (1 % + 0,008 MW)

Potencia aparente - Rango	Resolución	Precisión
0 KVA ... 9,999 KVA 10 KVA ... 99,99 KVA 100 KVA ... 999,9 KVA 1 MVA ... 9,999 MVA	0,001 KVAR 0,01 KVAR 0,1 KVAR 0,001 MVAR	± (1 % + 0,008 KVAR) ± (1 % + 0,08 KVAR) ± (1 % + 0,8 KVAR) ± (1 % + 0,008 MVAR)

Potencia reactiva - Rango	Resolución	Precisión
0 KVAR ... 9,999 KVAR 10 KVAR ... 99,99 KVAR 100 KVAR ... 999,9 KVAR 1 MVAR ... 9,999 MVAR	0,001 KVAR 0,01 KVAR 0,1 KVAR 0,001 MVAR	± (1 % + 0,008 KVAR) ± (1 % + 0,08 KVAR) ± (1 % + 0,8 KVAR) ± (1 % + 0,008 MVAR)

Energía activa - Rango	Resolución	Precisión
0 KWH ... 9,999 KWH 10,00 KWH ... 99,99 KWH 100,0 KWH ... 999,9 KWH 1 MWH ... 9,999 MWH	0,001 KWh 0,01 KWh 0,01 KWh 0,001 MMh	± (2 % + 0,008 KWh) ± (2 % + 0,08 KWh) ± (2 % + 0,8 KWh) ± (2% + 0,008 MWh)

Energía aparente - Rango	Resolución	Precisión
0 KVAH ... 9,999 KVAH 10,00 KVAH ... 99,99 KVAH 100,0 KVAH ... 999,9 KVAH 1 MVAH ... 9,999 MVAH	0,001 KVAh 0,01 KVAh 0,01 KVAh 0,001 MVAh	± (2 % + 0,008 KVAh) ± (2 % + 0,08 KVAh) ± (2 % + 0,8 KVAh) ± (2% + 0,008 MVAh)

Enegía reactiva - Rango	Resolución	Precisión
0 KVARH ... 9,999 KVARH 10,00 KVARH ... 99,99 KVARH 100,0 KVARH ... 999,9 KVARH 1 MVARH ... 9,999 MVARH	0,001 KVARh 0,01 KVARh 0,01 KVARh 0,001 MVARh	± (2 % + 0,008KVARh) ± (2 % + 0,08 KVARh) ± (2 % + 0,8 KVARh) ± (2% + 0,008 MVARh)

Factor de potencia - Rango	0 ... 1
Resolución	0,01
Precisión	± 0,04

Ángulo de fase - Rango	-180° ... 180°
Resolución	0,1°
Precisión	± 1°

Frecuencia - Rango	45 Hz ... 65 Hz
Resolución	0,1 Hz
Precisión	0,1 Hz

Especificaciones técnicas genéricas
Pantalla	LCD de 3,7 " (320 x 240 píxeles) con iluminación de fondo LED
Magnitudes eléctricas medibles	AC V, AC A, potencia activa, potencia aparente, potencia aparente, factor de potencia, ángulo de fase, frecuencia de red
Rangos de medición de tensión	10 V ... 600V AC, selección de rango automática
Rangos de medición de corriente	0,2 A ... 1200A AC, selección de rango automático / manual
Estándares de seguridad	IEC1010CAT III 600V
Resistencia de entrada	AC V 10 MOhm
Frecuencia de trabajo con pinzas de corriente	40 Hz ... 1 kHz
Frecuencia de trabajo comprobada con pinzas de corriente	45 Hz ... 65 Hz
Protección de sobrecarga	AC V 720 V RMS AC A 1300A con pinza de corriente
Memoria	Tarjeta de memoria SD
Cuota de medición	2 segundos ... 7200 segundos
Función registro de datos	Registro en tiempo real en la tarjeta SD
Salida de datos	Por USB o RS232, según cable de conexión
Temperatura operativa	0 °C ... 50 °C
Humedad ambiental	< 80 % H.r.
Alimentación	8 x pilas de 1,5 V, tipo AA , adaptador de red 9V
Corriente de entrada	Medidor: 300 mA DC Pinza de corriente: 34 mA DC
Diámetro máximo del conducto	50 mm
Peso	Medidor: 948 g (incl. pilas) Pinza de corriente: 467 g (incl. cable)
Dimensiones	Medidor: 225 x 125 x 64 mm Pinza de corriente: 210 x 64 x 33 mm Mordaza: 86 mm (exterior)

Contenido del envío

1 x Amperímetro PCE-PA 8000

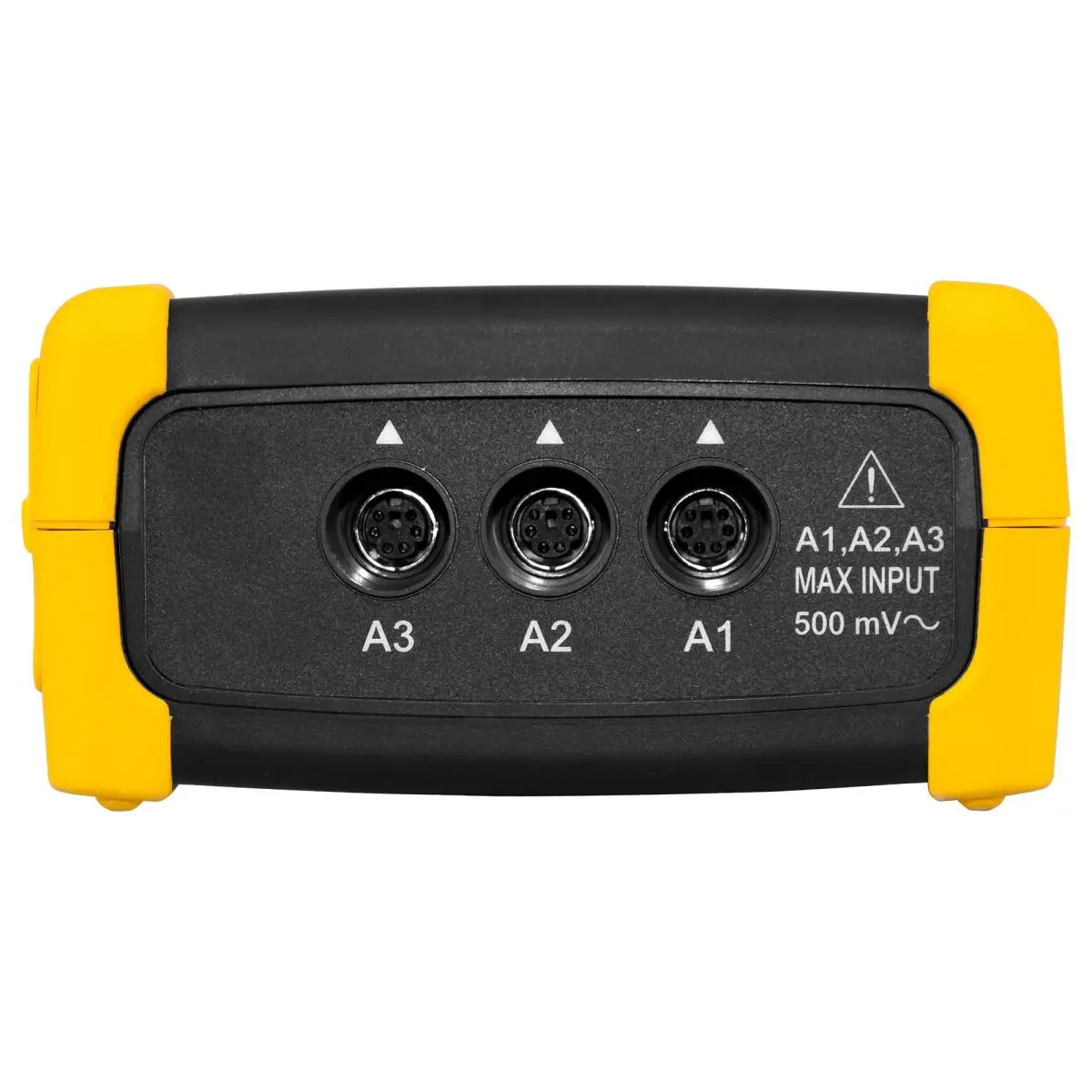

3 x Pinzas de corriente
4 x Cables de prueba
4 x Pinzas de cocodrilo
1 x Tarjeta de memoria SD 2 GB
1 x Componente de red 9 V DC
8 x Pilas 1,5 V AA
1 x Maletín de transporte
