Descripción

Analizador de potencia de 3 fases, medidor de energía y analizador de armónicos
con memoria, puerto para PC y sofware

El analizador de potencia y armónicos (Power and Harmonics Analyzer) sirve para la medición de una a tres fases de magnitudes eléctricas en la red de corriente alterna. Además de detectar las magnitudes de medición "normales" como tensión, corriente, frecuencia, potencia y energía, también indica, según la normativa EN50160, los valores armónicos, interarmónicos y asimétricos. Interferencias en la red como interrupciones, robos, sobretrensiones temporales o transitorios (a partir de 16 µs) son detectadas con sus valores correspondientes. La pantalla LCD, que cuenta con un buen contraste y una matriz de puntos con iluminación de fondo, le muestra hasta 35 parámetros simultáneamente. Se pueden adaptar hasta 3 pinzas de corriente simultáneamente. En el modo de registro de datos puede memorizar hasta 17.470 valores de medición (3 fases / 4 conductores), en el caso más sencillo hasta 52.400 valores de medición (1 fase / 2 conductores), repartido entre 85 registros. Todo esto hace que el analizador de potencia y armónicos pueda usarse de forma óptima para el análisis de larga duración. Los valores de medición obtenidos pueden ser enviados a voluntad al ordenador y ser procesados con el software de análisis correspondiente. El contenido del envío contiene todo lo que necesita para efectuar las mediciones y el análisis (incluido el software y el cable de datos). Aunque el analizador de potencia se envía calibrado de fábrica, puede ser calibrado opcionalmente en el laboratorio y certificado según la normativa ISO (con el primer pedido para la recalibración anual)

Características

- Análisis de red de 3 fases/4 conductores, 3 fases/3 conductores, 1 fase/2 conductores, 1 fase/3 conductores
- Medición del valor efectivo real (V 123 e I 123 )
- Medición de potencia activa (W, KW, MW, GW)
- Medición de potencia aparente y reactiva (KVA, KVAR)
- Factor de potencia (PF), ángulo de fase (Φ)
- Medición de energía y trabajo (Wh, KWh, KVARh, PFh)
- Mediciones de corriente de 0.1 mA a 3000 A, permite p.e. analizar la necesidad de reserva de potencia de una fábrica
- Gran pantalla LCD que muestra hasta 35 parámetros simultáneamente (3P4W [=3 fases/4 conductores])
- Las condiciones CT (1 a 600) y PT (1 a 3000) programables
- Indicación de las formas de onda de corriente y tensión superpuestas
- Memoria de 512 KB con intervalos de registro programables (cuota de medición de 2 a 3000 segundos, 17.470 valores en 3 fases / 4 conductores)
- Indicación de las formas de onda, parámetros de rendimiento y las distorsiones armónicas
- Gran pantalla LCD de matriz de puntos iluminada
- Potencia media (AD en W, KW, MW)
- Potencia máxima (MD en W, KW, MW) con el período programable
- Análisis de las distorsiones armónicas hasta un orden 99 de curvatura
- Indicación en pantalla hasta la 50º forma de onda armónica
- Indicación de la forma de onda con valor máximo (1024 valores de medición / períodos)
- Análisis de las distorsiones absolutas (%THD-F)
- Diagrama de equilibrio gráfico con parámetros del sistema de 3 fases
- Detecta hasta 28 transitorios (tiempo y ciclos) con el umbral programable (%)
- Relación de 3 fases de tensión o corriente asimétrica (VUR)
- Factor de 3 fases de tensión o corriente asimétrica (d0%, d2%)
- Puerto USB aislado ópticamente
- Temporizador y calendario integrado para el registro de datos
- Diámetro máximo del conductor eléctrico para la pinza amperimétrica:
PCE-6801: 30mm, PCE-6802: 55mm, PCE-3007: 170mm

Especificaciones

Valores de medición	Rangos de medición / resolución / precisión
PCE-830 + PCE-6801 Vatios AC (50 o 60 Hz, PF 0,5 hasta 1)	5,0 ... 999,9 W / 0,1 W / ±1% ±0,8 W 1,000 ... 9,999 kW / 0,001 kW / ±1% ±8 W 10,00 ... 99,99 kW / 0,01 kW / ±1% ±80 W 100,0 ... 999,9 kW / 0,1 kW / ±1% ±0,8 kW 1000 ... 9999 kW / 1 kW / ±1% ±8 kW
PCE-830 + PCE-6801 Corriente AC (50 / 60 Hz, rango automático, TRMS)	0,04 A ... 1A / 0,001A / ±0,5 % ±0,05 A 0,4 A ... 10,0 A / 0,01 A / ±0,5 % ±0,05 A 4 A ... 100,0 A / 0,1 A / ±1,0 % ±0,5 A
Tensión AC (50 o 60 Hz, TRMS)	20,0 ... 500,0 V / 0,1 V / ±0,5 % ±5 dígitos (fase contra toma a tierra) 20,0 ... 600,0 V / 0,1 V / ±0,5 % ±5 dígitos (fase contra fase)
Distorsiones armónicas de la tensión AC	1 ... 20º / 0,1 % / ±1,0 % 21 ... 49º / 0,1 % / 4 % del valor de medición ±2,0 % 50 ... 99º / 0,1 % / 6 % del valor de medición ±2,0 %
PCE-830 + PCE-6801 Armónicos de la corriente AC en %	1 ... 20º / 0,1 % / ±0,2 % del valor de medición ±1,0 % 11 ... 20º / 0,1 % / ±2 % del valor de medición ±1,0 % 21 ... 50º (A)/ 0,1 % / ±5 % del valor de medición ±1,0 % 21 ... 50º (mA)/ 0,1 % / ±10 % del valor de medición ±1,0 % 51 ... 99º / 0,1 % / ±35 % del valor de medición ±1,0 %
PCE-830 + PCE6801 / PCE-830 + PCE-6802 Factor de potencia (PF)	0,00 ... 1,00 / 0,01 / ±0,04
PCE-830 + PCE6801 / PCE-830 + PCE-6802 Ángulo de desfase (Phi)	-180° ... 180° / 0,1° / ±1°
PCE-830 + PCE-6801 Distorsión armónica total	0,0 ... 20,0 % / 0,1 % / ±1 % 20,0 ... 100 % / 0,1 % / ±3 % del valor de medición ±5 % 100 ... 999,9 % / 0,1 % / ±10 % del valor de medición ±10 %
Medición máxima en tensión y corriente AC	50Hz / 19µS / ±5 % ±30 dígitos 60Hz / 16µS / ±5 % ±30 dígitos
Medición del valor de cresta en tensión y corriente AC	1,00 ... 99,99 / 0,01 / ±5 % ±30 dígitos
Rango de frecuencia en modo automático	45 ... 65 Hz / 0,1Hz / 0,1Hz
Memoria	512 kB (no es memoria volátil) para un máximo de 52.420 valores de medición efectuando una medición de 1 fase/2 conductores
Puerto	USB (aislado ópticamente)
Software y cable de datos	Ambos en el contenido del envío, apto para Windows 2000, XP, ME
Pantalla	Pantalla iluminada, LCD de matriz de puntos
Alimentación	8 x 1,5 V tipo AA (Mignon)
Dimensiones	257 x 155 x 57 mm
Peso	1160g
Condiciones ambientales	Máx. 85 % de humedad relativa / -10 ... +50 ºC
Tipo de protección / normativas	IEC 61010, 600 V/CAT III
Set 1: PCE-830 + pinza amperimétrica PCE-6801 (100A) - Captación del conductor eléctrico: Diámetro de 30mm - Selección de rango: manual (1A, 10A, 100A) - Dimensiones: 210 x 62 x 36 mm - Peso: 200g

Contenido del envío

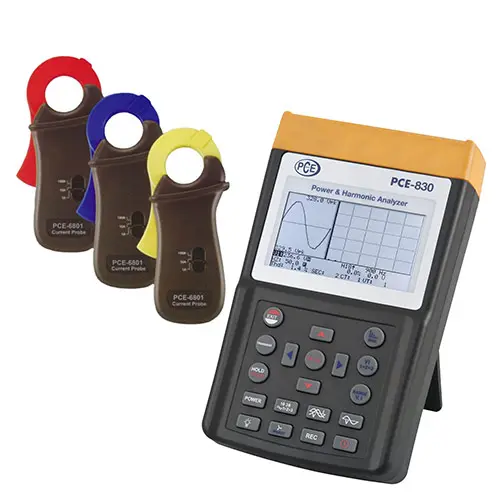

1 x Analizador de potencia y armónicos PCE-830
3 x Pinzas amperimétricas (set PCE-6801)
4 x Bornes de toma aislados
4 x Líneas de comprobación de seguridad de 3m
8 x Pilas
1 x Adaptador de red
1 x Maletín
1 x Cable USB para PC
1 x Software (inglés)
1 x Instrucciones de uso
