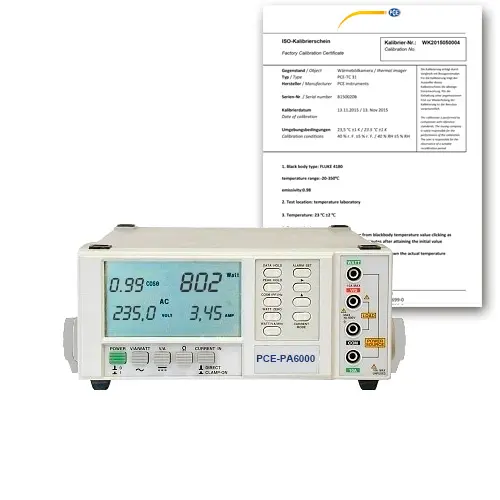

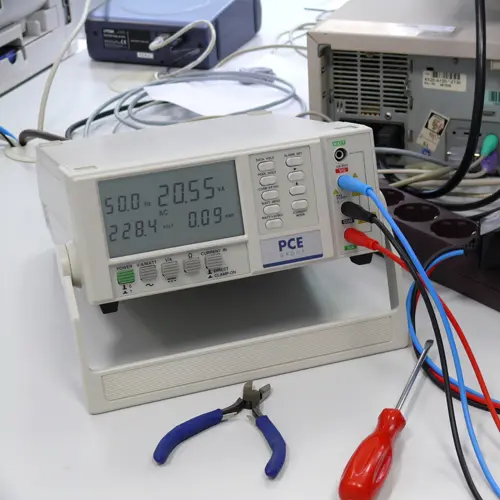

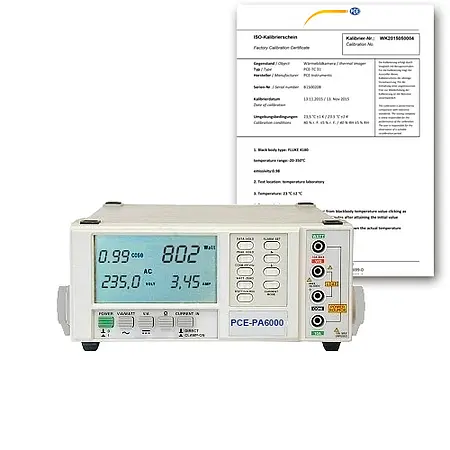

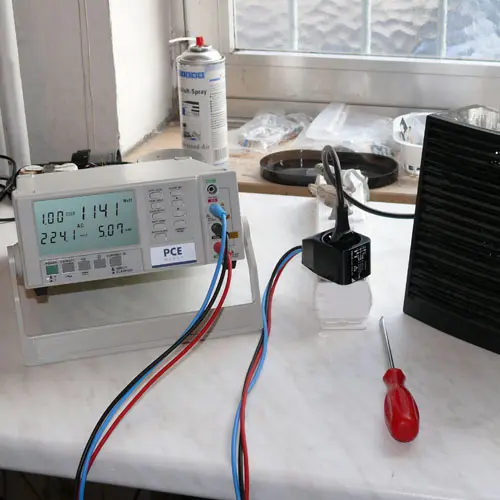

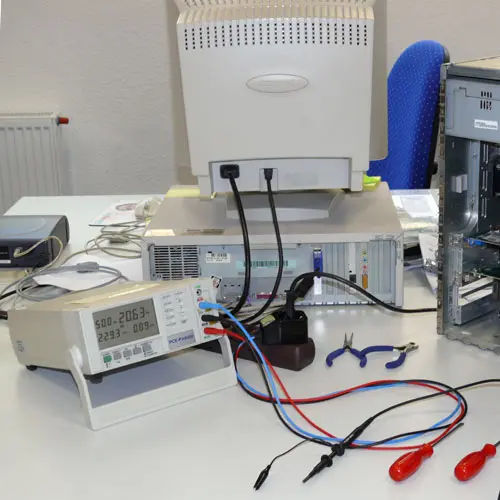

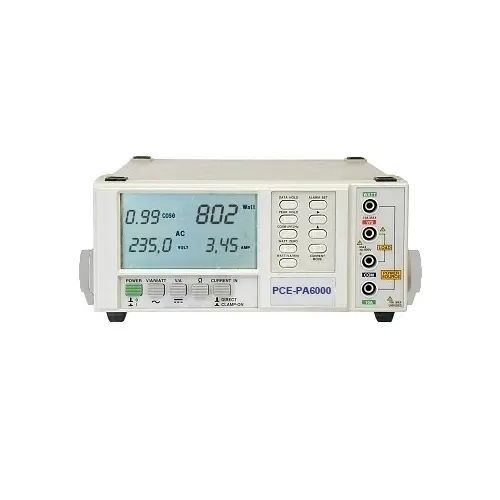

El analizador de redes eléctricas es un instrumento de mesa que mide la potencia efectiva, la potencia aparente, el factor de potencia, el consumo energético, la corriente y la tensión alterna, la corriente y la tensión continua, la resistencia y la frecuencia. Su gran pantalla LCD de fácil lectura y 93 x 52 mm proporciona diversos resultados a la vez, p.e. vatios, cos φ, ACV, ACA. La medición de la corriente y de la potencia se pueden realizar de forma directa con los cables de comprobación del envío o de forma indirecta con las pinzas de medición de corriente. El analizador de redes electricas ofrece además la posibilidad de conectar conversores de corriente industriales con una relación de transmisión de 100/5 A o de 1000/5 A. Con el adaptador de corriente opcional PCE PA ADP se pueden conectar aparatos con enchufes de toma de tierra (hasta 16 ACA) de forma sencilla y segura para medir y analizar con la ayuda del analizador de redes eléctricas. El aparato cuenta con una interfaz de datos RS-232, con el software podrá realizar la transmisión de datos al PC para poder elaborarlos y guardarlos más cómodamente. Por ello es el aparato ideal para utilizarlo en el taller o para medir la potencia, así como para detectar fallos en los aparatos in situ.
