Watímetro PCE-830

Referencia: PCE-830

GTIN (EAN): 4250348700407

2.541.658 CLP$

Precio (sin IVA)

3.024.573 CLP$

Precio (con IVA)

Precio sin IVA ni gastos de envío (7.000 CLP$ + IVA)

GTIN (EAN):

4250348700407

Referencia

PCE-830

Plazo de entrega: 1-3 Días (Salvo fin Stock)

Art

Análisis de armónicos

Frecuencia

50 / 60 Hz

Set de pinzas

Fuente de alimentación

–

Rango de corriente

0,1 mA ... 3000 A

Número de canales

3 Canales

Rango de voltaje

0 ... 3000 V

Precisión

0,5 %

Memoria

Sí

Categoría

–

Interfaz

USB

Messwertanzeige

Sí

Consúltenos

Accessory

Set de pinzas 3 (PCE-3007)

988.178 CLP$

Descripción

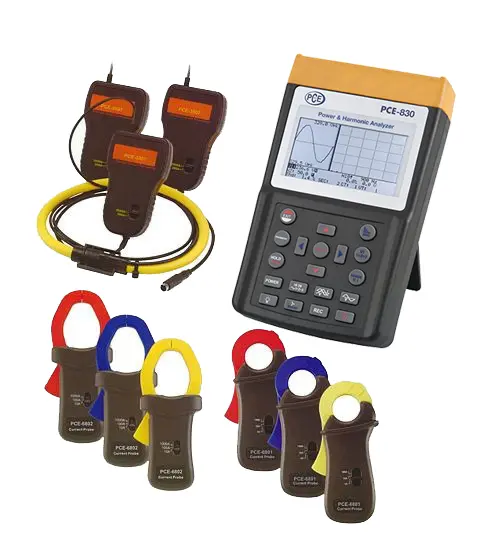

Watímetro de 3 fases, medidor de energía y analizador de armónicos
con memoria, puerto para PC y sofware

El watímetro PCE-830 (Power and Harmonics Analyzer) sirve para la medición de una a tres fases de magnitudes eléctricas en la red de corriente alterna. Además de detectar las magnitudes de medición "normales" como tensión, corriente, frecuencia, potencia y energía, también indica, según la normativa EN50160, los valores armónicos, interarmónicos y asimétricos. Interferencias en la red como interrupciones, robos, sobretrensiones temporales o transitorios (a partir de 16 µs) son detectadas con sus valores correspondientes. La pantalla LCD, que cuenta con un buen contraste y una matriz de puntos con iluminación de fondo, le muestra hasta 35 parámetros simultáneamente. Se pueden adaptar hasta 3 pinzas de corriente simultáneamente. En el modo de registro de datos puede memorizar hasta 17.470 valores de medición (3 fases / 4 conductores), en el caso más sencillo hasta 52.400 valores de medición (1 fase / 2 conductores), repartido entre 85 registros. Todo esto hace que el watimetro PCE-830 pueda usarse de forma óptima para el análisis de larga duración. Los valores de medición obtenidos pueden ser enviados a voluntad al ordenador y ser procesados con el software de análisis correspondiente. El contenido del envío contiene todo lo que necesita para efectuar las mediciones y el análisis (incluido el software y el cable de datos). Aunque el watímetro se envía calibrado de fábrica, puede ser calibrado opcionalmente en el laboratorio y certificado según la normativa ISO (con el primer pedido para la recalibración anual).

Características

- Análisis de red de 3 fases/4 conductores, 3 fases/3 conductores, 1 fase/2 conductores, 1 fase/3 conductores

- Medición del valor efectivo real(V 123 e I 123 )

- Medición de potencia activa (W, KW, MW, GW)

- Medición de potencia aparente y reactiva (KVA, KVAR)

- Factor de potencia (PF), ángulo de fase (Φ)

- Medición de energía y trabajo (Wh, KWh, KVARh, PFh)

- Mediciones de corriente de 0.1 mA a 3000 A, permite p.e. analizar la necesidad de reserva de potencia de una fábrica

- Gran pantalla LCD que muestra hasta 35 parámetros simultáneamente (3P4W [=3 fases/4 conductores])

- Las condiciones CT (1 a 600) y PT (1 a 3000) programables

- Indicación de las formas de onda de corriente y tensión superpuestas

- Memoria de 512 KB con intervalos de registro programables (cuota de medición de 2 a 3000 segundos, 17.470 valores en 3 fases / 4 conductores)

- Indicación de las formas de onda, parámetros de rendimiento y las distorsiones armónicas

- Gran pantalla LCD de matriz de puntos iluminada

- Potencia media (AD en W, KW, MW)

- Potencia máxima (MD en W, KW, MW) con el período programable

- Análisis de las distorsiones armónicas hasta un orden 99 de curvatura

- Indicación en pantalla hasta la 50º forma de onda armónica

- Indicación de la forma de onda con valor máximo (1024 valores de medición / períodos)

- Análisis de las distorsiones absolutas (%THD-F)

- Diagrama de equilibrio gráfico con parámetros del sistema de 3 fases

- Detecta hasta 28 transitorios (tiempo y ciclos) con el umbral programable (%)

- Relación de 3 fases de tensión o corriente asimétrica (VUR)

- Factor de 3 fases de tensión o corriente asimétrica (d0%, d2%)

- Puerto USB aislado ópticamente

- Temporizador y calendario integrado para el registro de datos

- Diámetro máximo del conductor eléctrico para la pinza amperimétrica: PCE-6801: 30mm, PCE-6802: 55mm, PCE-3007: 170mm

Especificaciones

Especificaciones técnicas
Valores de medición	Rangos de medición / resolución / precisión
PCE-830 + PCE-6801 Vatios AC (50 o 60 Hz, PF 0,5 hasta 1)	5,0 ... 999,9 W / 0,1 W / ±1% ±0,8 W 1,000 ... 9,999 kW / 0,001 kW / ±1% ±8 W 10,00 ... 99,99 kW / 0,01 kW / ±1% ±80 W 100,0 ... 999,9 kW / 0,1 kW / ±1% ±0,8 kW 1000 ... 9999 kW / 1 kW / ±1% ±8 kW
PCE-830 + PCE-6802 Vatios AC (50 o 60 Hz, PF 0,5 hasta 1)	5,0 ... 999,9 W / 0,1 W / ±1% ±0,8 W 1,000 ... 9,999 kW / 0,001 kW / ±1% ±8 W 10,00 ... 99,99 kW / 0,01 kW / ±1% ±80 W 100,0 ... 999,9 kW / 0,1 kW / ±1% ±0,8 kW 1000 ... 9999 kW / 1 kW / ±1% ±8 kW 0,000 ... 9,999 MW / 0,001 MW / ±1% ±80 kW
PCE-830 + PCE-3007 Vatios AC (50 o 60 Hz, PF 0,5 hasta 1)	10,0 ... 999,9 W / 0,1 W / ±1% del rango de medición 1,000 ... 9,999 kW / 0,001 kW / ±1% del rango de medición 10,00 ... 99,99 kW / 0,01 kW / ±1% del rango de medición 100,0 ... 999,9 kW / 0,1 kW / ±1% del rango de medición 1000 ... 9999 kW / 1 kW / ±1% del rango de medición
PCE-830 + PCE-6801 Corriente AC (50 / 60 Hz, rango automático, TRMS)	0,04 A ... 1A / 0,001A / ±0,5 % ±0,05 A 0,4 A ... 10,0 A / 0,01 A / ±0,5 % ±0,05 A 4 A ... 100,0 A / 0,1 A / ±1,0 % ±0,5 A
PCE-830 + PCE-6802 Corriente AC (50 / 60 Hz, rango automático, TRMS)	10,00 A / 0,01 A / 4 A ... 100,0 A / 0,01 A / ±0,5 % ±0,5 A 40 A ... 1000,0 A / 0,1 A / ±0,5 % ±5 A
PCE-830 + PCE-3007 Corriente AC (50 / 60 Hz, rango automático, TRMS)	0 ... 300 A / 0,1 A / ±1,0 % del rango de medición 300,0 ... 999,9 A / 0,1 A / ±1,0 % del rango de medición 1000 ... 3000 A / 1A / ±1,0 % del rango de medición
Tensión AC (50 o 60 Hz, TRMS)	20,0 ... 500,0 V / 0,1 V / ±0,5 % ±5 dígitos (fase contra toma a tierra) 20,0 ... 600,0 V / 0,1 V / ±0,5 % ±5 dígitos (fase contra fase)
Distorsiones armónicas de la tensión AC	1 ... 20º / 0,1 % / ±1,0 % 21 ... 49º / 0,1 % / 4 % del valor de medición ±2,0 % 50 ... 99º / 0,1 % / 6 % del valor de medición ±2,0 %
PCE-830 + PCE-6801 Armónicos de la corriente AC en %	1 ... 20º / 0,1 % / ±0,2 % del valor de medición ±1,0 % 11 ... 20º / 0,1 % / ±2 % del valor de medición ±1,0 % 21 ... 50º (A)/ 0,1 % / ±5 % del valor de medición ±1,0 % 21 ... 50º (mA)/ 0,1 % / ±10 % del valor de medición ±1,0 % 51 ... 99º / 0,1 % / ±35 % del valor de medición ±1,0 %
PCE-830 + PCE-6802 Armónicos de la corriente AC en %	1 ... 10º / 0,1 % / ±2 % 21 ... 49º / 0,1 % / 4 % del valor de medición ±2,0 % 50 ... 99º / 0,1 % / 6 % del valor de medición ±2,0 %
PCE-830 + PCE-3007 Armónicos de la corriente AC en %	1 ... 10º / 0,1 % / ±2 % 21 ... 49º / 0,1 % / ±6 % 50 ... 99º / 0,1 % / ±10 %
PCE-830 + PCE6801 / PCE-830 + PCE-6802 Factor de potencia (PF)	0,00 ... 1,00 / 0,01 / ±0,04
PCE-830 + PCE3007 Factor de potencia (PF)	0,000 ... 1,000 / 0,001 / ±0,04
PCE-830 + PCE6801 / PCE-830 + PCE-6802 Ángulo de desfase (Phi)	-180° ... 180° / 0,1° / ±1°
PCE-830 + PCE3007 Ángulo de desfase (Phi)	0° ... 180° / 0,1° / ±2°
PCE-830 + PCE-6801 Distorsión armónica total	0,0 ... 20,0 % / 0,1 % / ±1 % 20,0 ... 100 % / 0,1 % / ±3 % del valor de medición ±5 % 100 ... 999,9 % / 0,1 % / ±10 % del valor de medición ±10 %
PCE-830 + PCE-6802 Distorsión armónica total	0,0 ... 20,0 % / 0,1 % / ±2 % 20,0 ... 100 % / 0,1 % / ±6 % del valor de medición ±1 % 100 ... 999,9 % / 0,1 % / ±10 % del valor de medición ±1 %
PCE-830 + PCE-3007 Distorsión armónica total	0,0 ... 20,0 % / 0,1 % / ±2 % 20,0 ... 100 % / 0,1 % / ±6 % del valor de medición ±1 % 100 ... 999,9 % / 0,1 % / ±10 % del valor de medición ±1 %
Medición máxima en tensión y corriente AC	50Hz / 19µS / ±5 % ±30 dígitos 60Hz / 16µS / ±5 % ±30 dígitos
Medición del valor de cresta en tensión y corriente AC	1,00 ... 99,99 / 0,01 / ±5 % ±30 dígitos
Rango de frecuencia en modo automático	45 ... 65 Hz / 0,1Hz / 0,1Hz
Memoria	512 kB (no es memoria volátil) para un máximo de 52.420 valores de medición efectuando una medición de 1 fase/2 conductores
Puerto	USB (aislado ópticamente)
Software y cable de datos	Ambos en el contenido del envío, apto para Windows 2000, XP, ME
Pantalla	Pantalla iluminada, LCD de matriz de puntos
Alimentación	8 x 1,5 V tipo AA (Mignon)
Dimensiones	257 x 155 x 57 mm
Peso	1160g
Condiciones ambientales	Máx. 85 % de humedad relativa / -10 ... +50 ºC
Tipo de protección / normativas	IEC 61010, 600 V/CAT III
Set 1: PCE-830 + PCE-6801 (100A) - Captación del conductor eléctrico: Diámetro de 30mm - Selección de rango: manual (1A, 10A, 100A) - Dimensiones: 210 x 62 x 36 mm - Peso: 200g
Set 2: PCE-830 + PCE-6802 (1000A) - Captación del conductor eléctrico: Diámetro de 55mm - Selección de rango: manual (10A, 100A, 1000A) - Dimensiones: 244 x 97 x 46 mm - Peso: 600g
Set 3: PCE-830 + PCE-3007 (3000A) - Captación del conductor eléctrico: Diámetro de 170mm - Radio de curvatura mínimo: 35mm - Longitud del conductor eléctrico: 610mm - Diámetro del conductor eléctrico 14mm - Dimensiones (Box): 130 x 80 x 43 mm - Peso: 410g

Contenido del envío

Contenido del envío

1 x Watímetro PCE-830
3 x Pinzas amperimétricas según el set (PCE-6801, PCE-6802 o PCE-3007)
4 x Bornes de toma aislados
4 x Líneas de comprobación de seguridad de 3m
8 x Pilas
1 x Adaptador de red
1 x Maletín
1 x Cable USB para PC
1 x Software (inglés)
1 x Instrucciones de uso
