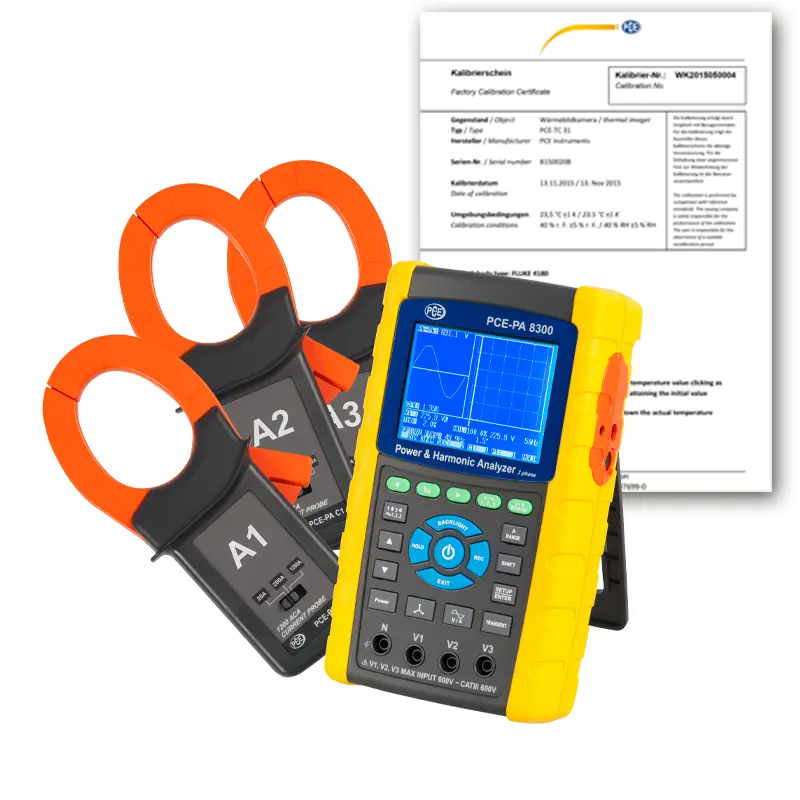

Watímetro PCE-PA 8300-1-ICA incl. certificado calibración ISO

Referencia: PCE-PA 8300-1-ICA
GTIN (EAN): 4250348731753
4.827.858 CLP$
5.745.151 CLP$
Calibrado ISO
Precio sin IVA ni gastos de envío (7.000 CLP$ + IVA)
:
4250348731753
PCE-PA 8300-1-ICA
Plazo de entrega: 15-20 Días
Análisis de armónicos
50 / 60 Hz
–
0 ... 1200 A
3 Canales
10 ... 600 V
0,5 %
Sí
–
USB / RS-232
Sí

Accessory

Set de pinzas PCE-PA C2 (3000 A)
Set de pinzas PCE-PA C2 (3000 A)
1.053.498 CLP$
Set de pinzas PCE-PA C1 (1200 A)
Set de pinzas PCE-PA C1 (1200 A)
787.958 CLP$

Descripción

Watímetro y armónicos y medidor de energía / hasta 1200 A AC /
con tarjeta de memoria SD / pantalla gráfica / diferentes pinzas de corriente / Incl. certificado calibración ISO
El watímetro destaca por su manejo sencillo. Incluye una tarjeta SD para guardar los valores. El watimetro es perfecto para medir la potencia y analizar la red eléctrica. Este watímetro mide hasta 9999 MW. Además, puede detectar con exactitud armónicos hasta el orden 50. Podrá comprobar todos los resultados a través de la pantalla LCD. Con este watimetro podrá detectar cualquier distorsión en la red eléctrica. También podrá programar un intervalo de registro para almacenar los datos en la tarjeta SD. Así, podrá realizar análisis de la potencia y de la red eléctrica con mayor precisión. Esto también le permitirá efectuar registros de larga duración. El watímetro está disponible en dos sets. El watímetro incluye unas pinzas de corriente.

Características

- Medición de potencia y calidad de red trifásica
- Mide corrientes de hasta 3000 A AC
- Disponible con pinzas hasta 1200 A AC
- Análisis de armónicos
- Mide potencia aparente, activa y reactiva
- Mide el factor de potencia
- Medición de THD
- Compatible con pinzas de otros fabricantes
- Tarjeta de memoria SD
- Intervalo de registro programable
- Mide hasta 600 V AC
- Mide frecuencia y ángulo de fase
- Pantalla gráfica con visualización de armónicos
- Carcasa robusta
- Selección de rango automático (AC V)
- Certificado calibración ISO incluido

Especificaciones

Especificaciones eléctricas
Medición de tensión (AC V)
Rango de mediciónResoluciónPrecisión
10 V ... 600 V (fase a neutro)
10 V ... 600 V (fase a fase)		0,1 V±(0,5 % + 0,5 V)
Medición de corriente (AC A) con pinzas PCE-PA C1
Rango de mediciónResoluciónPrecisión
20 A0,001 A (< 10 A)
0,01 A (>= 10 A)		±(0,5 % + 0,1 A)
200 A0,01 A (< 100 A)
0,1 A (>= 100 A)		±(0,5 % + 0,5 A)
1200 A0,1 A (< 1000 A)
1 A (>= 1000 A)		±(0,5 A + 5 A)
Potencia activa
Rango de mediciónResoluciónPrecisión
0 ... 9,999 kW0,001 kW±(1 % + 0,008 kW)
10 ... 99,99 kW0,01 kW±(1 % + 0,008 kW)
100 ... 999,9 kW0,1 kW±(1 % + 0,8 kW)
1 ... 9,999 MW0,001 MW±(1 % + 0,008 MW)
Potencia aparente
Rango de mediciónResoluciónPrecisión
0 ... 9,999 kVA0,001 kVA±(1 % + 0,008 kVA)
10 ... 99,99 kVA0,01 kVA±(1 % + 0,08 kVA)
100 ... 999,9 kVA0,1 kVA±(1 % + 0,8 kVA)
1 ... 9,999 MVA0,001 MVA±(1 % + 0,008 MVA)
Potencia reactiva
Rango de mediciónResoluciónPrecisión
0 ... 9,999 kVAR0,001 kVAR±(1 % + 0,008 kVAR)
10 ... 99,99 kVAR0,01 kVAR±(1 % + 0,08 kVAR)
100 ... 999,9 kVAR0,1 kVAR±(1 % + 0,8 kVAR)
1 ... 9,999 MVAR0,001 MVAR±(1 % + 0,008 MVAR)
Energía activa
Rango de mediciónResoluciónPrecisión
0 ... 9,999 kWh0,001 kWh±(2 % + 0,008 kWh)
10 ... 99,99 kWh0,01 kWh±(2 % + 0,08 kWh)
100 ... 999,9 kWh0,01 kWh±(2 % + 0,8 kWh)
1 ... 9,999 MWh0,001 MWh±(2 % + 0,008 MWh)
Energía aparente
Rango de mediciónResoluciónPrecisión
0 ... 9,999 kVAh0,001 kVAh±(2 % + 0,008 kVAh)
10 ... 99,99 kVAh0,01 kVAh±(2 % + 0,08 kVAh)
100 ... 999,9 kVAh0,01 kVAh±(2 % + 0,8 kVAh)
1 ... 9,999 MVAh0,001 MVAh±(2 % + 0,008 MVAh)
Energía reactiva
Rango de mediciónResoluciónPrecisión
0 ... 9,999 kVARh0,001 kVARh±(2 % + 0,008 kVARh)
10 ... 99,99 kVARh0,01 kVARh±(2 % + 0,08 kVARh)
100 ... 999,9 kVARh0,01 kVARh±(2 % + 0,8 kVARh)
1 ... 9,999 MVARh0,001 MVARh±(2 % + 0,008 MVARh)
Factor de potencia
Rango de mediciónResoluciónPrecisión
0 ... 10,01± 0,04
Ángulo de fase
Rango de mediciónResoluciónPrecisión
-180° ... 180°0,1°± 1°
Frecuencia
Rango de mediciónResoluciónPrecisión
45 ... 65 Hz0,1 Hz± 0,1 Hz
Armónicos de tensión alterna a 50/60 Hz
Rango de mediciónResoluciónPrecisión
Orden 1 ... 200,1 V
0,1 %		± (2 % + 0,5 V)
± (2 % + 10 dígitos)
Orden 21 ... 300,1 V
0,1 %		± (2 % + 0,5 V)
± (2 % + 20 dígitos)
Orden 31 ... 500,1 V
0,1 %		No especificada
Armónicos de corriente alterna a 50/60 Hz
Rango de mediciónResoluciónPrecisión
Orden 1 ... 200,1 A
0,1 %		± (2 % + 0,5 A)
± (2 % + 10 dígitos)
Orden 21 ... 300,1 A
0,1 %		± (2 % + 0,5 A)
± (2 % + 20 dígitos)
Orden 31 ... 500,1 A
0,1 %		No especificada
Especificaciones técnicas generales
PantallaLCD de 3,7 " (320 x 240 píxeles)
con iluminación de fondo
Estándar de seguridadIEC1010CAT III 600 V
Impedancia de entrada AC V10 MOhmios
Frecuencia de funcionamiento
de las pinzas de corriente		40 Hz ... 1 kHz
Frecuencia de funcionamiento
de las pinzas de corriente comprobadas		45 Hz ... 65 Hz
Protección de sobrecargaAC V
AC A		720 V RMS
1300 A con pinzas de corriente
MemoriaTarjeta SD
Intervalo de registro1 segundo
Función de registrador de datosRegistro en tiempo real en tarjeta SD
Cuota de registro2 ... 7200 segundos
Salida de datos
(visualización en tiempo real desde un PC)     		Mediante USB o RS-232,
según el cable de conexión
Temperatura de funcionamiento0 ... +50 °C
Humedad ambiental permitida< 80 % H.r.
Alimentación8 x pilas 1,5 V AA
Adaptador de red de 9 V
ConsumoMedidor: 300 mA DC
Pinzas de corriente: 34 mA DC
Diámetro máx. del cable permitido50 mm
DimensionesMedidor: 225 x 125 x 64 mm
Pinzas de corriente: 210 x 64 x 33 mm
Mordaza: 86 mm (exterior)
PesoMedidor: 948 g (con las pilas puestas)
Pinzas de corriente: 467 g (con el cable)

Contenido del envío

1 x Watímetro PCE-PA 8300-1
3 x Pinzas de corriente
4 x Pinzas de cocodrilo aisladas
4 x Cables de prueba de seguridad
8 x Pilas 1,5 V AA
1 x Adaptador de red de 9 V
1 x Funda de transporte
1 x Tarjeta de memoria SD de 2 GB
1 x Instrucciones de uso
1 x Certificado calibración ISO

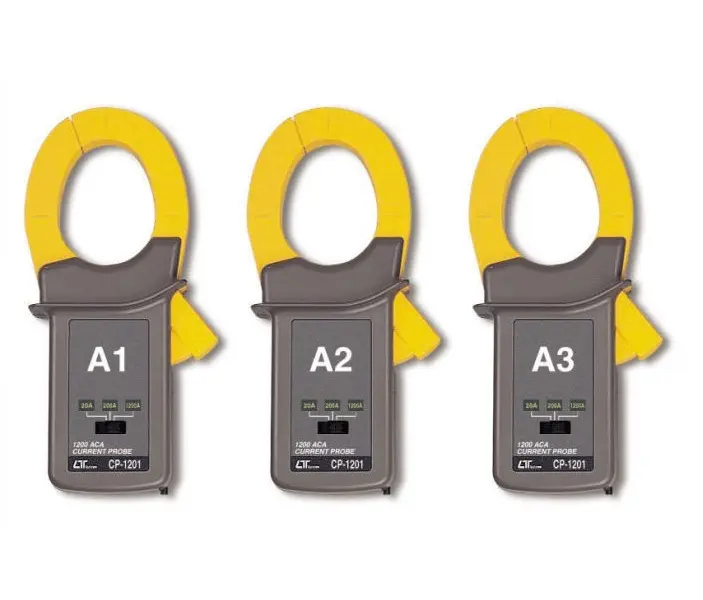

Set 1 PCE-PA 8300-1:
PCE-PA 8300 + PCE-PA C1 (1200 A)
- Rango de medición: 20 A / 200 A /1200A
- Diámetro máx. del cable permitido: 50 mm
- Longitud del cable de conexión: 4 m
- Rango de frecuencia: 45 Hz ... 1 KHz
- Peso: 490 g
