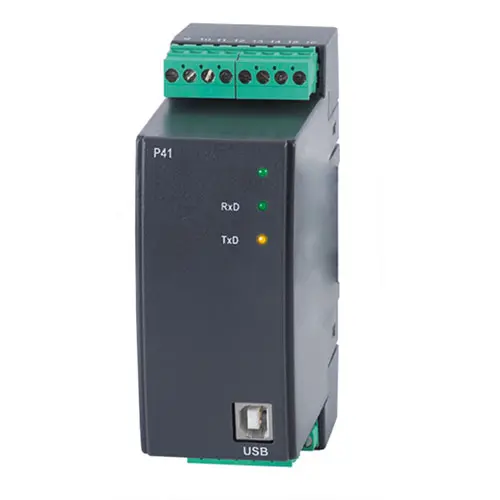

Transductor de potencia PCE-P41

Referencia: PCE-P41
GTIN (EAN):
312.258 CLP$
371.587 CLP$
Precio sin IVA ni gastos de envío (7.000 CLP$ + IVA)
PCE-P41
Plazo de entrega: 2 Semanas

Descripción

Transductor de potencia para el control de parámetros de potencia monofásica / programable / salida analógica / interfaz Modbus / montaje en regleta

El transductor de potencia PCE-P41 se utiliza para medir redes eléctricas monofásicas. El transductor de potencia transforma, además, el parámetro correspondiente en señal estándar. Además, el parámetro se transfiere mediante el Modbus del transductor de potencia. El transductor de potencia incluye, junto a la salida analógica, un relé de alarma programable. El transductor de potencia se puede ajustar mediante la interfaz USB. Todos los parámetros medidos mediante el transductor de potencia se transmiten mediante Modbus, y un parámetro que podrá ser elegido por el usuario, será emitido analógicamente por el transductor de potencia. El transductor de potencia tiene una memoria para hasta 9.000 datos de una magnitud previamente seleccionada. El transductor de potencia puede medir las variables de forma directa o indirecta, ya que las proporciones de corriente y de tensión también son ajustables.

Características

- Montaje sencillo en regleta
- Mediciones monofásicas
- Salida de corriente o tensión
- Medida directa o indirecta
- Configurable mediante USB
- Interfaz Modbus RS-485
- Memoria para los valores medidos
- Programación libre

Especificaciones

Magnitud

Rango de medición

Precisión

Corriente alterna

1 A CA / 5 A AC

±0,2 %

Tensión de CA (fase a N)

1 ... 480 V AC

±0,2 %

Frecuencia

45 ... 100 Hz

±0,1 %

Potencia activa

-2,88 ... 2,88 kW

±0,5 %

Potencia reactiva

-2,88 ... 2,88 kvar

±0,5 %

Potencia aparente

1,4 VA ... 2,88 KVA

±0,5 %

Factor de potencia activa

-1 ... 1

±1 %

Ángulo de fase

0 ... 359,9°

±1 %

Energía activa

-99999 ... 99999 GWh

±0,5 %

Energía reactiva

-99999 ... 99999 Gvarh

±0,5 %

Salida (elegible)-20 ... +20 mA
InterfazRS-485 Modbus RTU 8N1, 8N2, 8E1, 8O1
Interfaz de programaciónUSB Modbus RTU 8N1
Dimensiones45 x 100 x 120 mm
Peso200 g
Grado de protecciónIP40
Fuente de alimentación85 ... 253 V AC / DC / 20 ... 50 V AC / DC
Condiciones de funcionamiento-10 ... +55 ºC / 0 ... 95 % H.r.
Condiciones de almacenamiento-30 ... +70 ºC / 0 ... 95 % H.r.
Categoría de mediciónCAT III / 300 V

Contenido del envío

1 x Transductor de potencia PCE-P41
1 x Instrucciones de uso
