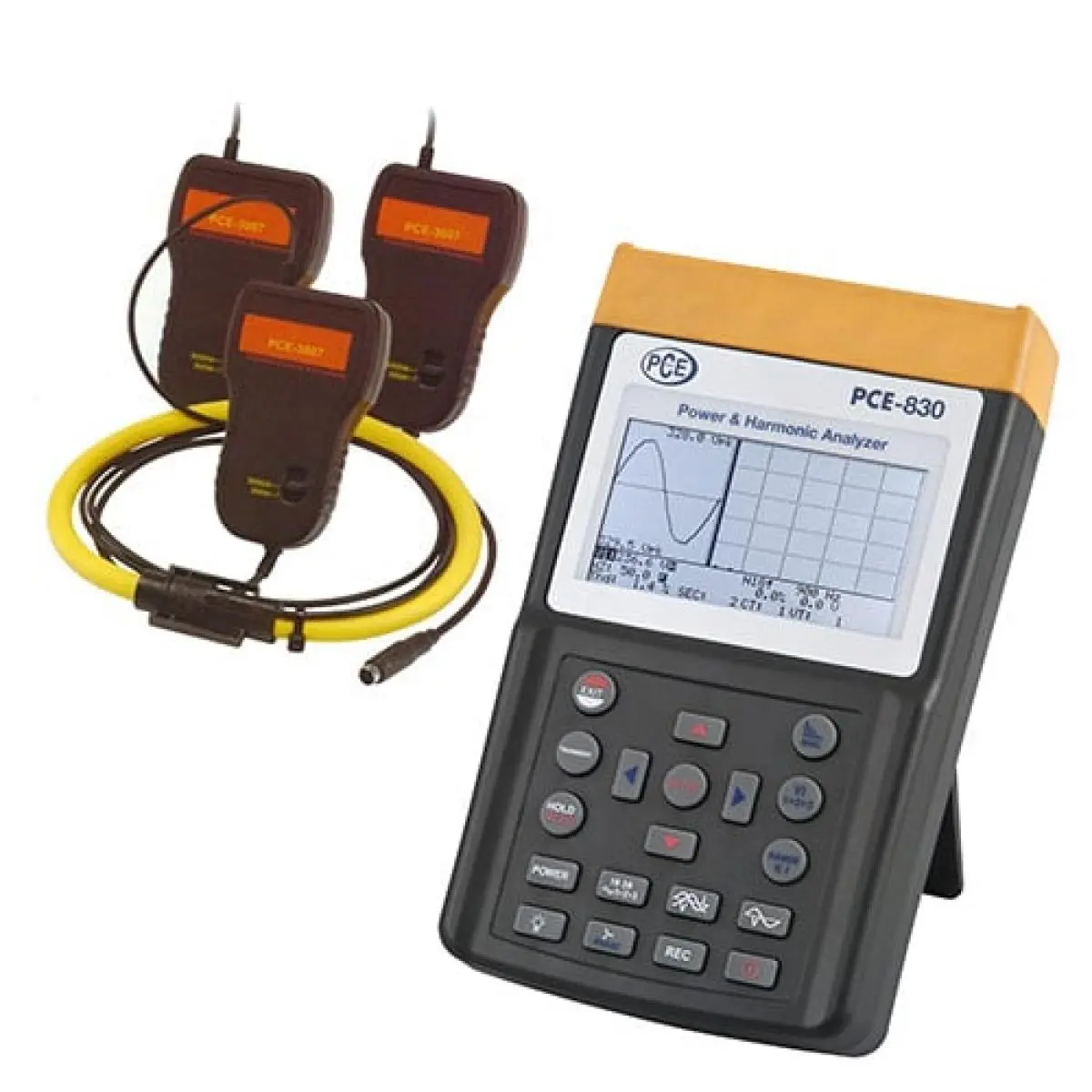

3-faset installationstester PCE-830-3

Varenr.: PCE-830-3
EAN: 4250348700421
17.833,00 DKK
22.291,25 DKK
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
:
4250348700421
PCE-830-3
Leveringstid: 1 - 2 Hverdage

Tilbehør

Elektrisk målingsteknologi Elektricitet Måling af forældremyndighed (3 stykker) PCE-3007
Elektrisk måleteknologi klemmemålersæt (3 stk.) PCE-3007
5.177,00 DKK
ISO -kalibreringscertifikatmønster
ISO kalibreringscertifikat for effektmåler
4.426,00 DKK
Måletænger (3 stykker) PCE-6801
Tænger til PCE-830 (3 stk) PCE-6801
4.835,00 DKK
Uddannelse til produktet
Produkttræning (4 timer)
400,00 DKK
Måladapter PCE-PA-ADP-Schuko
PCE-PA-ADP-SCHUKO strømadapter adapter
2.194,00 DKK
Måling af tang (3 stykker) PCE-6802
Tænger til PCE-830 (3 stk) PCE-6802
4.925,00 DKK

Beskrivelse


3-faset installationstester   og harmoniske analysator
med data lager / PC Interface og software
Den 3-faset installationstester  bruges til en- til trefaset måling af elektriske størrelser i AC-nettet. Ikke kun det 'normale' Målte variable som spænding, strøm, frekvens, effekt og energi bestemmes med 3-faset installationstester, og de værdier, der kræves af EN50160, såsom harmoniske, interharmoniske og asymmetri, vises også. Forstyrrelser i netværket såsom afbrydelser, dips, midlertidige eller transiente overspændinger (fra 16uS varighed) kan bestemmes med deres tilsvarende værdier. Det baggrundsbelyste dot matrix LCD-display med meget høj kontrast viser op til 35 parametre på samme tid.Op til 3 strømklemmer kan tilpasses på samme tid.

I dataloggertilstanden, op til 17470 målte værdier (3-faset/4-leder), i det enkleste tilfælde op til 52400 målte værdier (1-faset/2-leder) ), fordelt på 85 dataposter, kan gemmes. Dermed kan denne 3-faset installationstester optimalt bruges til langtidsanalyse. De målte værdier, der er indsamlet i enheden, kan overføres til en pc og evalueres med den tilhørende analysesoftware. Leveringsomfanget inkluderer alt hvad du skal bruge til måling og evaluering (også software og datakabel). Den 3-faset installationstester leveres fabrikskalibreret, men kan valgfrit også være laboratoriekalibreret og ISO-certificeret (til første ordre eller til omkalibrering f.eks. årligt).

Funktioner

- Analyse af 3-faset/4-leder, 3-faset/3-leder, 1-faset/2-leder, 1-faset/3-leder netværk
- Ægte RMS måling (V 123 og I 123 )
- Aktiv effektmåling (W, KW, MW, GW)
- Måling af tilsyneladende og reaktiv effekt (KVA, KVAR)
- Effektfaktor (PF), fasevinkel (Φ)
- Arbejds-/energimåling (WH, KWH, KVARH, PFH)
- Strømmålinger fra 0,1mA til 3000A, muliggør analyse af krav til reservestrøm, for eksempel
  fra en fabrik
- stort LCD-display med op til 35 parametre i én skærm (3P4W)
- programmerbare CT (1 til 600) og PT (1 til 3000) forhold
- Visning af de overlejrede spændings- og strømbølgeformer
- 512 KB hukommelse med programmerbare optageintervaller (samplingtid fra 2 til 3000 sekunder, 17470 poster med 3-faset/4-leder system)
- Output af bølgeformer, effektparametre og harmonisk forvrængning
- Meget stor dot matrix LCD-skærm med skarp baggrundsbelysning
- Gennemsnitlig effekt (AD i W, KW, MW)
- Maksimal effekt (MD i W, KW, MW) med programmerbar periode
- Analyse af harmonisk forvrængning op til 99. orden
- Visning af op til 50 harmoniske i en bølgeform display
- Visning af bølgeform med spidsværdier (1024 aflæsninger/periode)
- Analyse af absolut forvrængning (%THD-F)
- Grafisk fasediagram med 3-fasede systemparametre
- fanger op til 28 transienter (tid + cyklusser) med programmerbar tærskelværdi (%)
- 3-faset spændings- eller strømubalanceforhold (VUR)
- 3-faset spændings- eller strømubalancefaktor (d0%, d2%)
- Optisk isoleret USB-interface
- Integreret timer og kalender til dataoptagelse
- maks. lederforbrug for strømmåleklemme: PCE-6801 ca 30mm, PCE-6802 ca 55mm,
  PCE-3007 ca.170mm

Specifikationer



AC Watt (50 eller 60 Hz, PF 0,5 til 1)
Måleområde Opløsning Nøjagtighed
5,0 ... 999,9 W 0,1 W ±1 % ±0,8 Watt
1.000 .. .9.999 kW 0,001 kW ±1 % ±8 W
10 ,00 ... 99,99 kW 0,01 kW ±1 % ±80 W
100,0 ... 999,9 kW 0,01 kW ±1 % ±0,8 kW
1000 ... 9999 kW 1kW ±1% ±8 kW

AC strøm (50 eller 60 Hz, automatisk rækkevidde, TRMS)
Måleområde Opløsning Nøjagtighed
0,04 A . .. 1 A 0,001 A ±0,5 % ±0,05 A
0,4 A ... 10,0 A 0,01 A ±0,5 % ±0,05 A
4 A ... 100,0 A 0,1 A ±1,0 % ±0,5 A

AC-spænding (50 eller 60 Hz, TRMS)
Måleområde Opløsning Nøjagtighed
20,0 ... 500,0 V 0,1 V ±0,5 % ±5 dgt
(fase til neutral)
20,0 ... 600,0 V 0,1 V ±0,5 % ±5 dgts
(fase til fase)

AC-spænding harmonisk forvrængning
Måleområde Opløsning Nøjagtighed
1 ... 20te 0,1 % ±1,0 %
21 ... 49te 0,1 % 4 % vM-værdi . ±2,0 %
50 ... 99te 0,1 % 6 % vM værdi. ±2,0 %

AC-strømharmoniske i %
Måleområde Opløsning Nøjagtighed
1 ... 20te 0,1 % ±0,2 % vM-værdi. ±1,0 %
11 ... 20te 0,1 % ±2 % vM værdi. ±1,0 %
21 ... 50. (A) 0,1 % ±5 % vM værdi. ±1,0 %
21 ... 50te (mA) 0,1 % ±10 % vM værdi. ±1,0 %
51 ... 99te 0,1 % ±35 % vM værdi. ±1,0 %

Effektfaktor (PF)
Måleområde Opløsning Nøjagtighed
0,00 ... 1,00 0,01±0.04

Fasevinkel (Phi)
Måleområde Opløsning Nøjagtighed
-180° ... 180° 0,1 ° ±1°

Total harmonisk forvrængning
Måleområde Opløsning Gena kvalitet
0,0 ... 20,0 % 0,1 % ±1 %
20,0 ... 100 % 0,1 % ±3 % vM værdi. ±5 %
100 ... 999,9 % 0,1 % ± 10 % vM værdi. ±10 %

Popværdimåling ved AC spænding/strøm
Måleområde Opløsning Nøjagtighed
50 Hz 19 us ±5 % ±30 cifre
60 Hz 16 us ±5 % ±30 cifre

Popværdimåling ved AC-spænding/strøm
Måleområde Opløsning Nøjagtighed
1,00 ... 99,99 0,01 ±5 % ±30 cifre

Frekvensområde i automatisk tilstand
Måleområde Opløsning Nøjagtighed
45 ... 65 Hz 0,1 Hz 0,1 Hz

Datalagring512 kB (ikke-flygtig hukommelse) i op til
  52420 målte værdier for 1-faset/2-leder måling
GrænsefladeUSB (optisk isoleret)
Software og datakabel, begge inkluderet, egnet fra Windows2000, XP, ME
Skærmbaggrundsbelyst,
 Dot matrix LCD-skærm
Forsyning8 x 1,5 V type AA (mignon)
Mål257 x 155 x 57 mm
Vægt1160g
Omgivelsesforholdmaks. 85 % relativ luftfugtighed /
 -10 ... +50 °C
Beskyttelsesklasse / standardisering IEC 61010, 600 V/CAT III

Clamp Clamp PCE-3007 (3000A)
Conductor input 170 mm diameter
Valg af rækkevidde manuel (300A, 3000A)
Mindste bøjningsradius 35 mm
Længde af målesløjfe610 mm
Diameter målesløjfe 14 mm
Mål 130 x 80 x 43 mm
Vægt 410g


Leveringsomfang

1 x 3-faset installationstester PCE-830-3
3 x strømklemme PCE-3007 (3000A)
4 x isoleret krokodilleklemme
4 x sikkerhedsmåleslange, hver 3m langt
8 x batteri
1 x strømadapter
1 x bæretaske
1 x USB pc-kabel
1 x software (engelsk)
1 x brugervejledning
