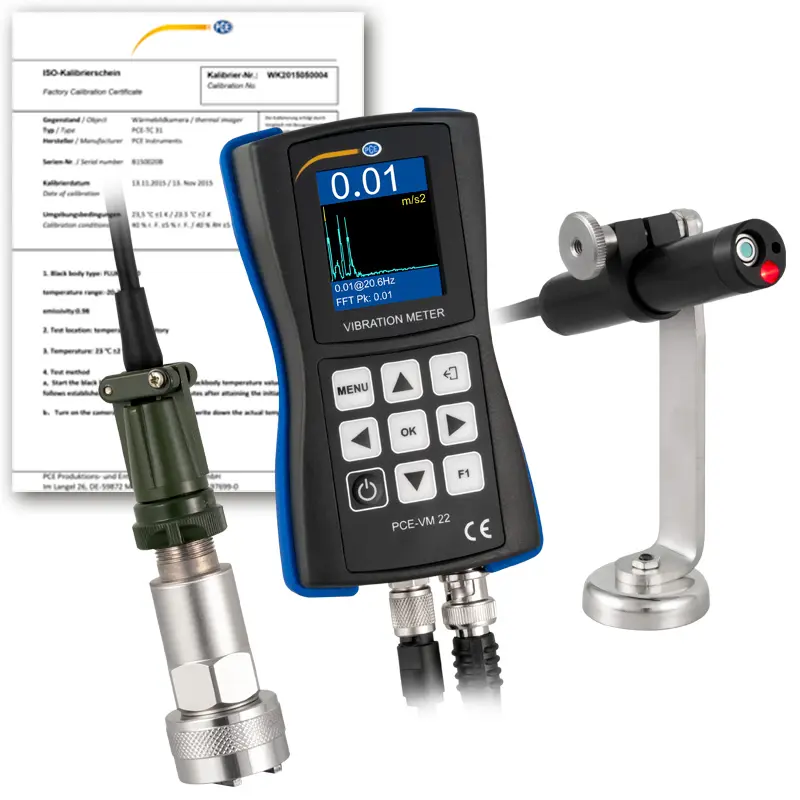

Accelerometer / Vibrationssensor PCE-VM 22-ICA inkl. ISO kalibreringscertifikat

Varenr.: PCE-VM 22-ICA
EAN: 4250348728401
21.203,00 DKK
26.503,75 DKK
ISO-Kalibrierung
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
:
4250348728401
PCE-VM 22-ICA
Leveringstid: 5 - 7 Hverdage
Maschinenschwingung

Beskrivelse

Accelerometer med 4 GB datalagring / FFT-analyse / bølgeformvisning / infrarød temperaturmåler / måleområde 0 ... 200 mm/s² / batterilevetid på 8 timer //
Micro USB-interface / magnetisk holder / optisk hastighedsmåling

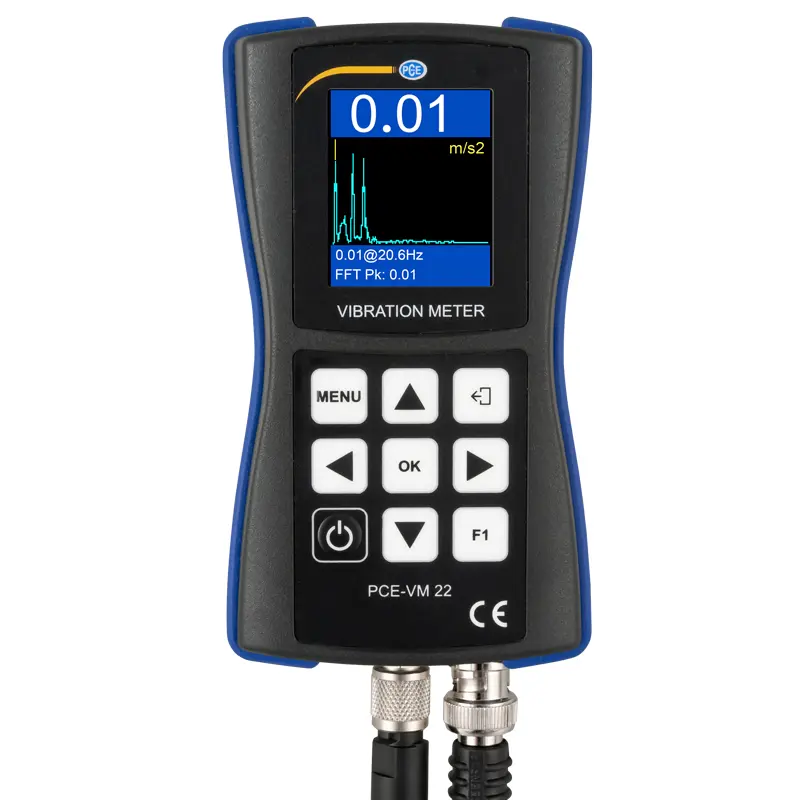

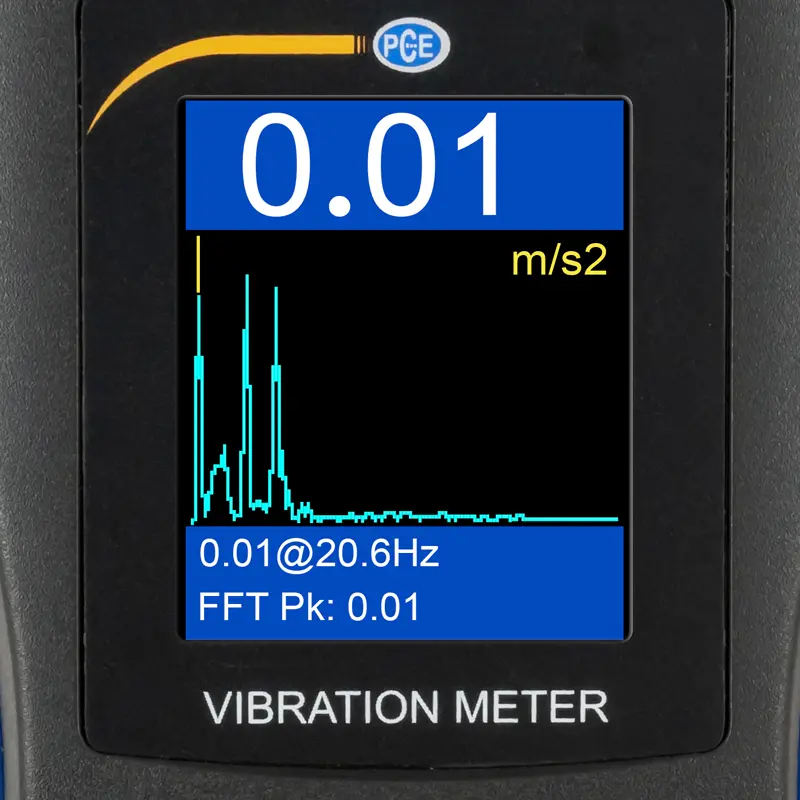

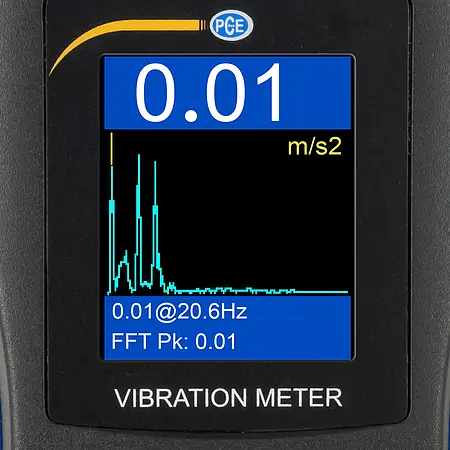

Accelerometer/vibrationssensorer har et måleområde på 0 … 200 m/s² under acceleration. Udover acceleration kan accelerometeret også måle hastighed, forskydning, frekvens og en ISO 18016-3 måling. Under vibrationsmålingen vises en FFT-visning samtidig med accelerometeret. Du kan skifte fra FFT-analysen til den faktiske bølgevisning af oscillationen med et tryk på en knap. Dette gør det muligt at analysere og evaluere en vibration med accelerationssensoren endnu bedre. Magnetholderen på vibrationssensoren fra accelerations pickuppen er designet på en sådan måde, at den kan fastgøres til kurver med en minimumsradius på 20 mm.

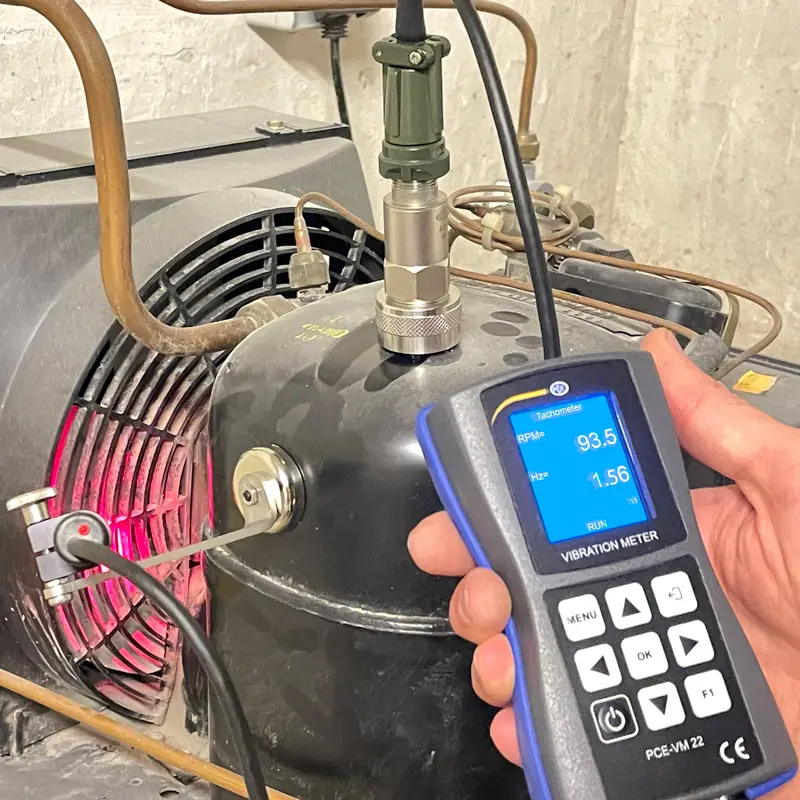

Udover vibrationsmåling har accelerometeret også en ekstern infrarød temperatursensor. Med denne temperaturføler kan overfladetemperaturer mellem -70 ... 380 °C måles. En anden målefunktion af accelerometeret er den berøringsfrie hastighedsmåling. Ventilationssystemer kan for eksempel kontrolleres for deres antal omdrejninger med accelerationssensoren.

En 4 GB hukommelse er installeret i accelerometeret. Måledataene kan derefter overføres fra accelerometeret til en pc. Gratis software er tilgængelig til at analysere dataene.

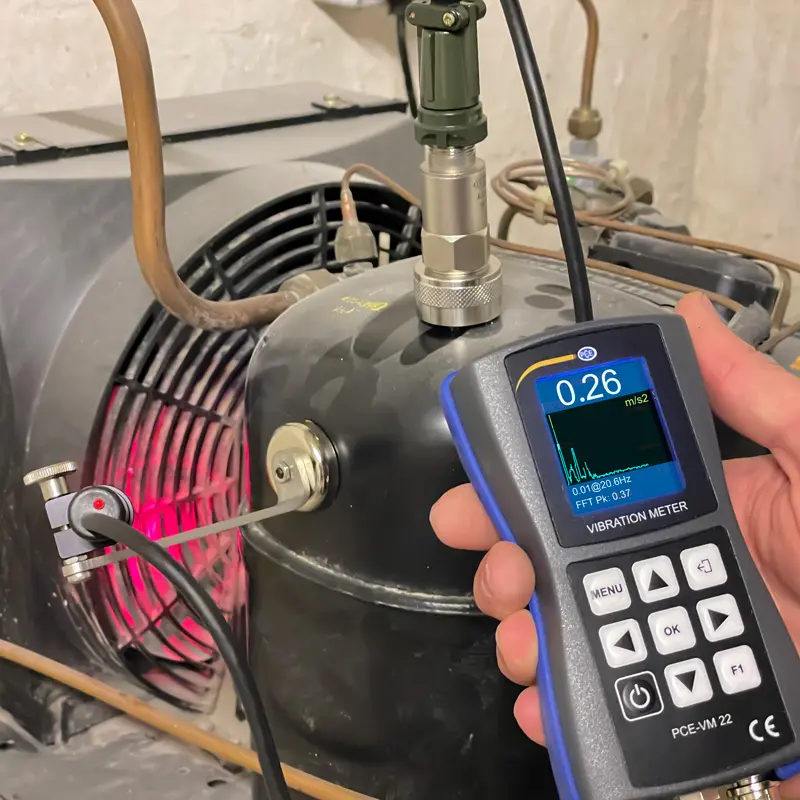

Fordi af dets mange funktioner er accelerometeret et universelt måleværktøj. Accelerometeret kan derfor fx bruges til vedligeholdelsesarbejde på generatorer eller motorer. Accelerometeret kan valgfrit udstyres med et ISO-certifikat.

Funktioner

- Måleområde 0 ... 200 m/s²
- Infrarød temperaturmåling
- 4 GB datahukommelse
- 8 timers batterilevetid
- valgfrit med ISO-kalibreringscertifikat
- FFT-analyse og bølgevisning af vibrationen

Specifikationer

Frekvens
Måleområde1 ... 10.000 Hz
Opløsning0,1 Hz
Nøjagtighed ±5 %

Acceleration
Måleområde0 ... 200 m/s²
Opløsning td>0,01 m/s²
Nøjagtighed ±5 %

Hastighed
Måleareal0 ... 200 mm/s
Opløsning 0,01 mm/s
Nøjagtighed±5 %

Shift
Måling range0 ... 2000 µm
Opløsning0,01 µm
Nøjagtighed±5 %

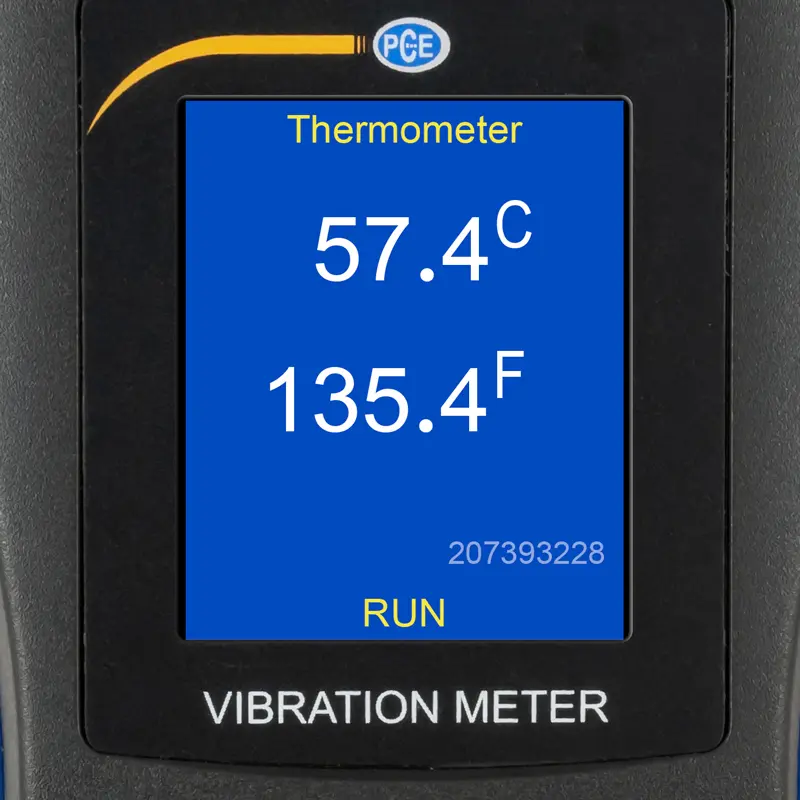

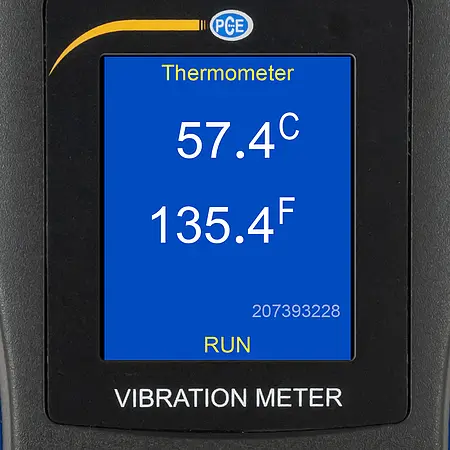

Infrarød temperaturmåling
Måleområde-70 ... 380 °C / -94 ... 716 °F
Opløsning0,1 °C / °F
Nøjagtighed±0,5 % ved
  (0…+60°C), (32 ... 140 °F)
 ±1 % ved
 (-40 ... 0, 60 ... 120 °C), (-40 ... 32, 140 ... 248 °F)
 ±2 % ved
 (-70 … -40, 120 … 180 °C),
 (-94 ... -40, 248 . .. 356 °F)
 ±4 % at
 (180 ... +380 ° C), (356 ... 716 °F)
Emissivitet1 fast

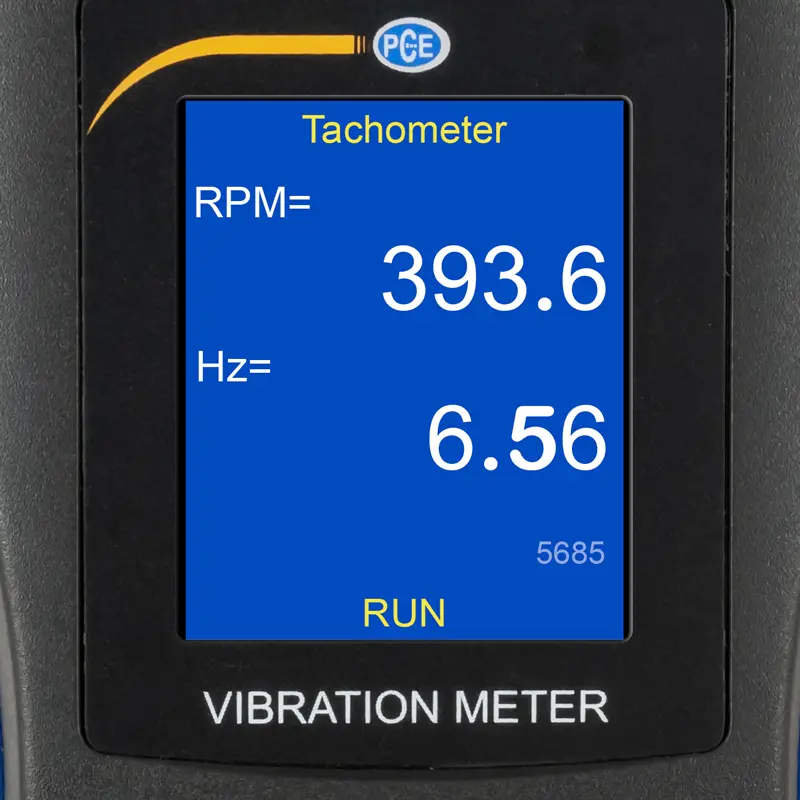

Speedometer
Måleområde10 … 200.000 RPM
Opløsning0,1 RPM
Nøjagtighed ±0,1 % og ±1 RPM
enheder RPM, Hz

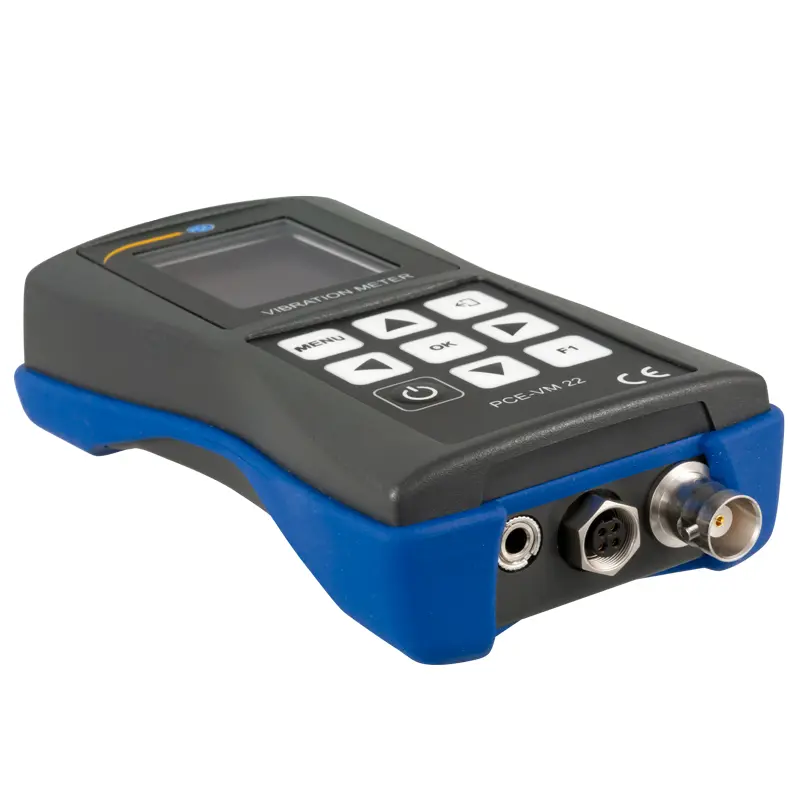

Flere håndsætspecifikationer
FFT-spektrumopløsning400 , 800, 1600 linjer
Dynamisk rækkevidde106 dB
A/D-konverteropløsning24 bit
Lager4 GB
Skærm128 x 160 pixels

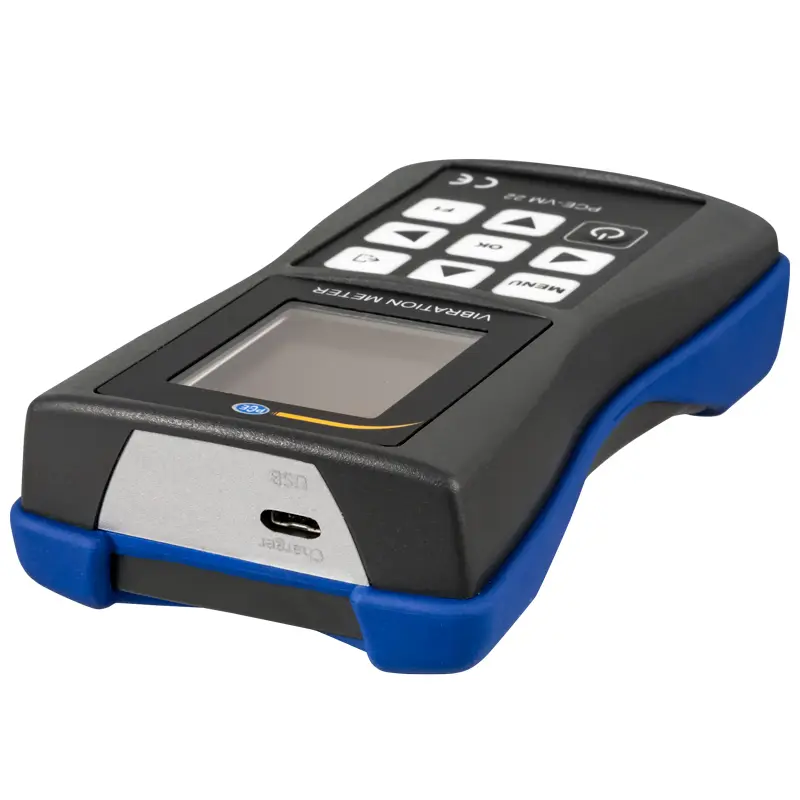

InterfaceMikro USB-grænseflade
Batteristrømforsyning3,7 V, 1000 mAh batteri
Batterilevetidca. 8 timer
Strømforsyningsenhed5 V DC, 1 A
Driftsbetingelser0 ... 50 °C, < ;85 % r. F., ikke-kondenserende
Opbevaringsforhold-20 . .. 60 °C, <85 % r. F. ikke-kondenserende
Dimensioner132 x 70 x 33 mm
Vægt150 g

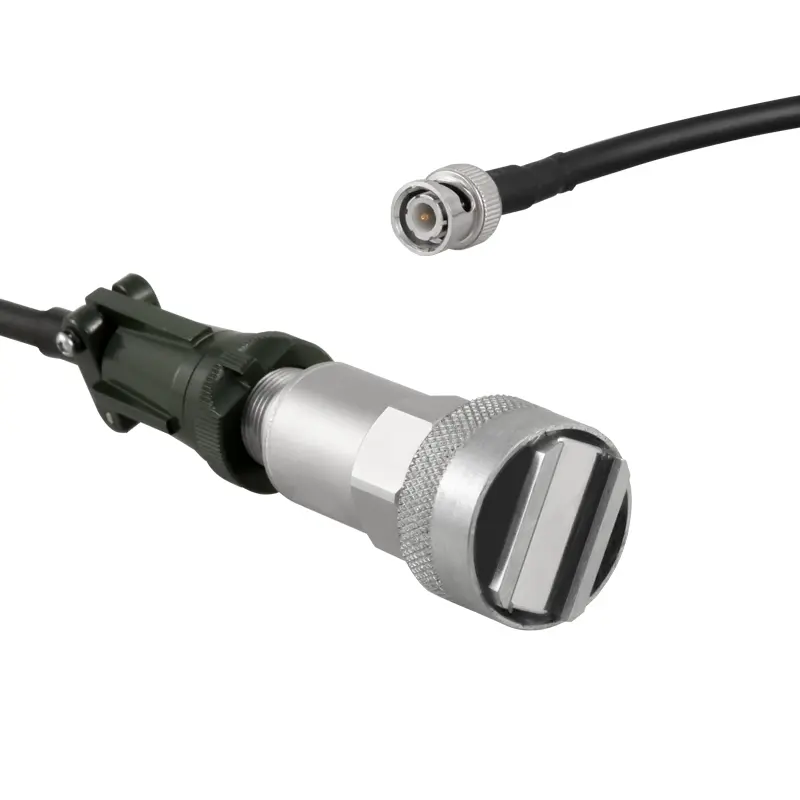

Vibrationssensorspecifikationer
Følsomhed100 mV/g
Kabellængdeca. . 1,5 m
Forbindelse2 ben MIL-DTL- 5015
Kassemateriale316L rustfrit stål
MålØ25 x 53 mm
Vægt86 g

Specifikationer for magnetisk holder
Diameter30 mm
Magnetisk kraft 20 kg
Forbindelsestråd1/4"-28 UNF hun
Mindste radius20 mm

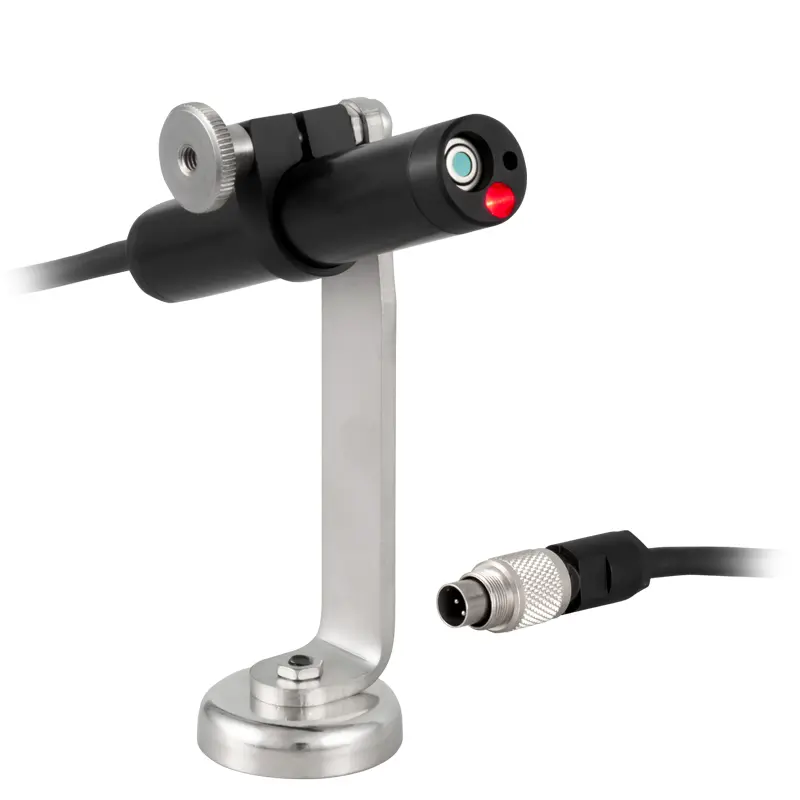

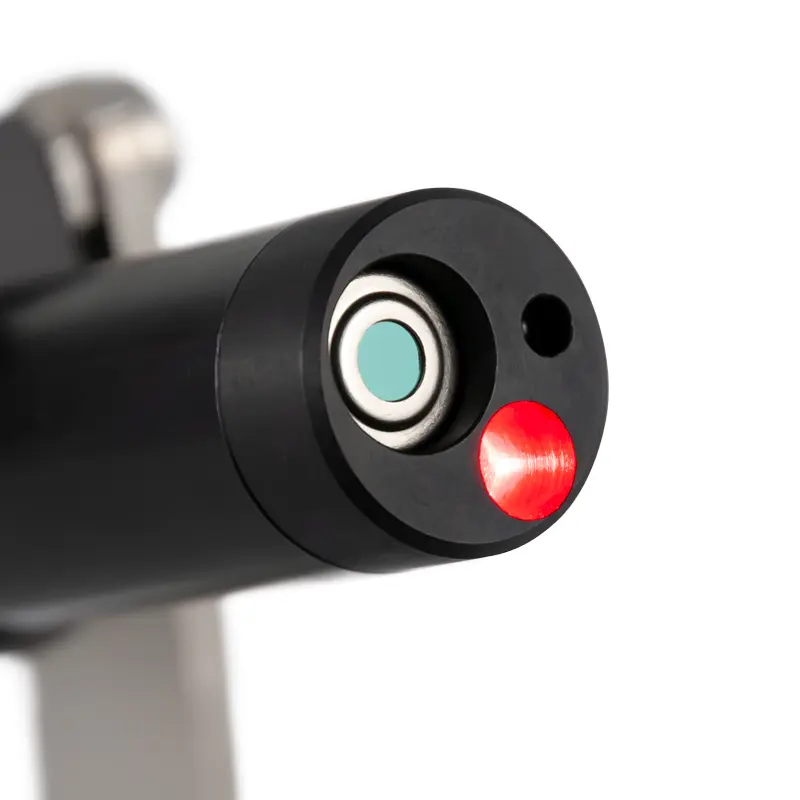

Specifikationer for infrarød og hastighedssensor
kabellængdeca. 1,2 m
MålØ16 x 83 mm
Vægt75 g

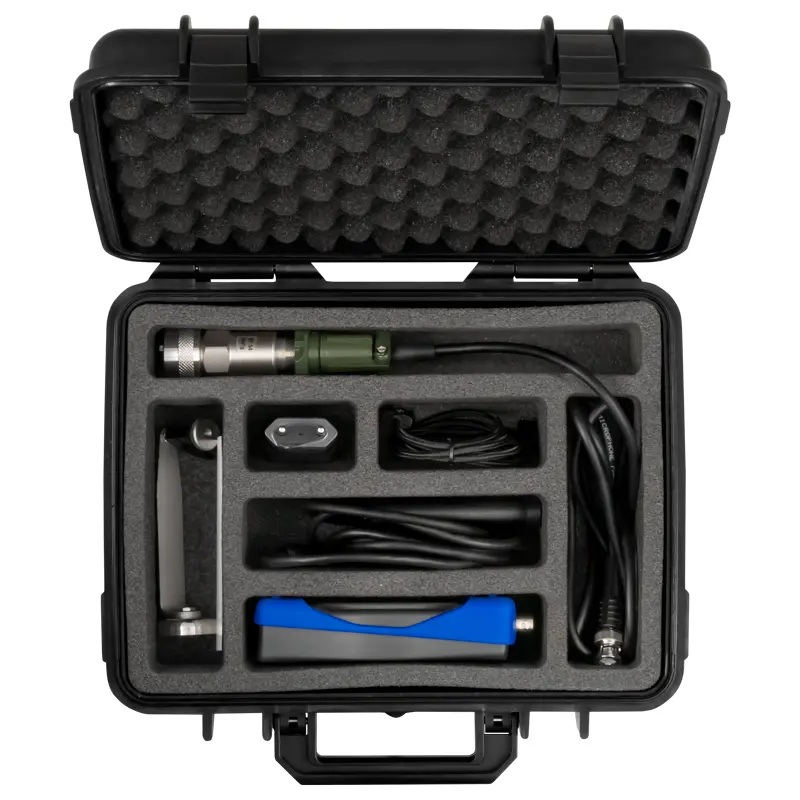

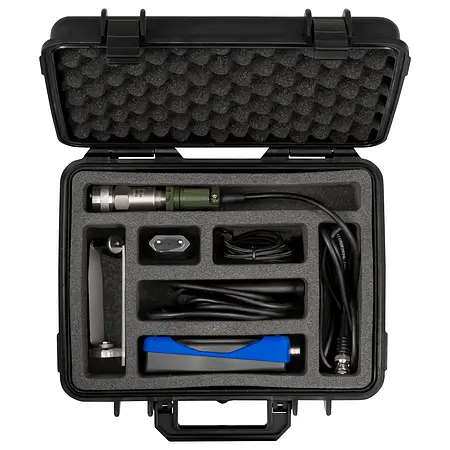

Leveringsomfang

1 x Accelerometer PCE-VM 22-ICA
1 x vibrationssensor med tilslutningskabel og magnetisk holder
1 x infrarød sensor med hastighedssensor
1 x magnetisk holder
1 x USB-opladningsadapter
1 x mikro-USB-kabel
1 x transporttaske
1 x betjeningsvejledning
1 x ISO-kalibreringscertifikat
