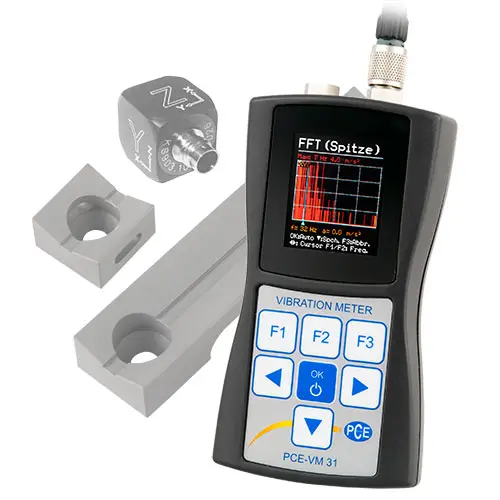

Accelerometer / Vibrationssensor PCE-VM 31-HA

Varenr.: PCE-VM 31-HA
EAN:
25.980,00 DKK
32.475,00 DKK
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
PCE-VM 31-HA
Leveringstid: 1 - 2 Hverdage
Maschinenschwingung

Tilbehør

Kompanitioner Bescores Sensor KB103SVD
Helkropsaccelerometer KB103SVD
11.167,00 DKK

Beskrivelse

Accelerometer
Måleenhed til måling af hånd-arm vibrationer på arbejdspladsen /
Måling af hastighed, acceleration og forskydning / TEDS support /
Hukommelse til 10.000 aflæsninger / USB-interface / enkel betjening

PCE-VM 31-HA accelerometeret blev udviklet til at analysere menneskelige vibrationer på arbejdspladsen. Hånd-arm vibrationsmålinger i henhold til ISO 5349 kan udføres med accelerometeret. Til dette formål har accelerometeret a triaksialt accelerometer, der kan fastgøres til den passende position ved hjælp af håndtagsadaptere. Derudover kan vibrationsmålinger med de relevante sensorer også udføres på maskiner. Her kan accelerometeret bestemme parametrene hastighed, aacceleration og vej. SEAT-målinger kan også udføres med en speciel sensor.

PCE-VM 31-HA accelerometeret har i alt 4 laveffekt IEPE indgange med TEDS-understøttelse til tilslutning af sensorer. De målte værdier kan vises som glidende eller interval effektiv værdi, vektorsum eller vibrationsdosis. Den integrerede flash-hukommelse giver plads nok til op til 10.000 måleværdidatasæt eller op til 1.000 FFT'er. Dataene kan også overføres til en pc via USB-interfacet. Der kan de f.eks. evalueres yderligere med Excel.

Funktioner

- Hånd-arm menneskelig vibrationsmåling
- Hastighed, acceleration, forskydning
- Tre-kanals FFT
- TEDS support
- hukommelse til 10.000 aflæsninger
- USB-interface
- kompakt design
- enkel betjening

Specifikationer

Måleområde Sensor med 1 mV/(m/s²)Sensor med 10 mV/(m/s²)
Acceleration 1100 m/s²110 m/s²
Hastighed100 ... 10.000 mm/s
(1 kHz/1 Hz)		10 ... 1.000 mm/s
(1 kHz/1 Hz )
Afstand (spidsværdier)250 ... 15.000 µm
(5 Hz/ 250 Hz)		25 ... 1.500 µm
(5 Hz/250 Hz)
Skærmopløsning (1/10 mV/(m/s²))
Acceleration0, 01 m/s²
Hastighed0,1 mm/s
Afstand1 µm
Linearitetsområde> 75 dB for ±6 % fejl
Støj< 0,003 m/s²
Indgange4 IEPE-indgange med lav effekt; 0,7mA / 17V; TEDS support, IEEE1451.4, skabelon 25
Sensorfølsomhed0,8 - 120 mV/(m/ s²)
Vis variabler for menneskelig vibration
(acceleration)		Interval effektiv værdi
Vektorsum
max. glidende rms-værdi (MTVV)
Vibrationsdosis (VDV)
Vis variabler acceleration, hastighed, forskydningglidende effektiv værdi
maks. RMS-værdi
Vektorsum
Popværdi
Maksimal spidsværdi
Filtervægtningsfilter : Wb, Wc , Wd, Wh, Wj, Wk, Wm
Uklassificeret: 6,3 - 1259 Hz (H/A) / 0,4 - 100 Hz (G/K)
Acceleration: 0,1 - 2000 Hz / 1 - 1000 Hz
Hastighed: 1 - 100 Hz / 2 - 1000 Hz / 10 - 1000 Hz
Afstand: 5 - 250 Hz
Frekvensanalyse (FFT)125 linjer for X/Y/Z, peakspektrum for aacceleration, 3 - 240 / 6 - 480 / 12 - 960 / 24 - 1920 Hz
HukommelseFlash, 10.000 måleværdidatasæt, 1.000 FFts, hver med dato, tid og kommentar
SkærmOLED, 128 x 160 pixels, farvet
Interface USB 2.0, fuld hastighed, CDC-tilstand (virtuel COM-port), via VM2x-USB-kabel
Batterier3 x 1,5 V AAA-batteri eller genopladeligt batteri (LR03 eller HR03)
Omgivelsesforhold-20 ... +60 °C, < 95 % RF
Mål125 x 65 x 27 mm (uden stik)
Vægt140 g

Leveringsomfang

1 x Accelerometer PCE-VM 31

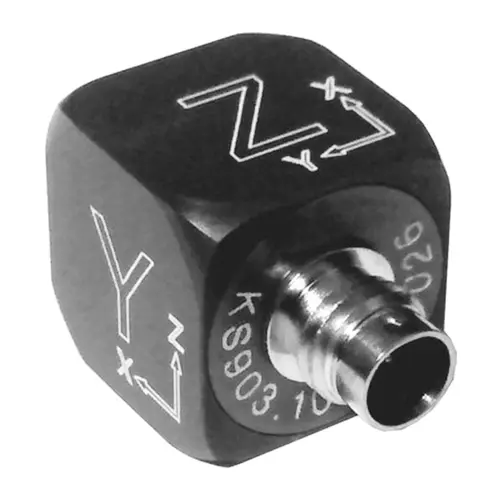

1 x hånd-arm aaccelerationssensor KS903.10
1 x sensorkabel 3 m
1 x håndtagsadapter 140
1 x håndtagsadapter 142
1 x USB-kabel
3 x batterier
1 x betjeningsvejledning
1 x transporttaske
