Accelerometer / Vibrationssensor PCE-VM 31-HAWB

Varenr.: PCE-VM 31-HAWB
EAN:
37.988,00 DKK
47.485,00 DKK
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
PCE-VM 31-HAWB
Leveringstid: 1 - 2 Hverdage
Humanschwingung

Beskrivelse

Accelerometer
Måleenhed til måling af menneskelig vibration på arbejdspladsen /
Måling af hastighed, acceleration og distance / TEDS-understøttelse /
Hukommelse for 10.000 målte værdier / USB-interface / enkel betjening

PCE-VM 31-HAWB accelerationssensoren blev udviklet til at analysere menneskelige vibrationer på arbejdspladsen. Accelerometeret kan bruges til at måle menneskelige helkropsvibrationer i henhold til ISO 2631 og hånd-arm vibrationer i henhold til ISO 5349. Derudover kan vibrationsmålinger også udføres på maskiner med de relevante sensorer. Her kan accelerometeret bestemme parametrene hastighed, aacceleration og vej.

SEAT-målinger kan også udføres med en speciel sensor. PCE-VM 31-HAWB accelerometeret har i alt 4 laveffekt IEPE-indgange med TEDS-understøttelse til tilslutning af sensorer. De målte værdier kan vises som glidende eller interval effektiv værdi, vektorsum eller vibrationsdosis. Den integrerede flash-hukommelse giver plads nok til op til 10.000 måleværdidatasæt eller op til 1.000 FFT'er. Dataene kan også overføres til en pc via USB-interfacet. Der kan de f.eks. evalueres yderligere med Excel.

Funktioner

- Måling af menneskelig vibration
- Hastighed, acceleration, forskydning
- Tre-kanals FFT
- TEDS-understøttelse
- Hukommelse til 10.000 aflæsninger
- USB-interface
- kompakt design
- enkel betjening

Specifikationer


Måleområde Sensor med 1 mV/(m/s²)Sensor med 10 mV/(m/s²)
Acceleration 1100 m/s²110 m/s²
Hastighed100 ... 10.000 mm/s
(1 kHz/1 Hz)		10 ... 1.000 mm/s
(1 kHz/1 Hz )
Afstand (spidsværdier)250 ... 15.000 µm
(5 Hz/ 250 Hz)		25 ... 1.500 µm
(5 Hz/250 Hz)
Skærmopløsning (1/10 mV/(m/s²))
Acceleration0, 01 m/s²
Hastighed0,1 mm/s
Afstand1 µm
Linearitetsområde> 75 dB for ±6 % fejl
Støj< 0,003 m/s²
Indgange4 IEPE-indgange med lav effekt; 0,7mA / 17V; TEDS support, IEEE1451.4, skabelon 25
Sensorfølsomhed0,8 - 120 mV/(m/ s²)
Vis variabler for menneskelig vibration
(acceleration)		Interval effektiv værdi
Vektorsum
max. glidende rms-værdi (MTVV)
Vibrationsdosis (VDV)
Vis variabler acceleration, hastighed, forskydningglidende effektiv værdi
maks. RMS-værdi
Vektorsum
Popværdi
Maksimal spidsværdi
Filtervægtningsfilter : Wb, Wc , Wd, Wh, Wj, Wk, Wm
Uklassificeret: 6,3 - 1259 Hz (H/A) / 0,4 - 100 Hz (G/K)
Acceleration: 0,1 - 2000 Hz / 1 - 1000 Hz
Hastighed: 1 - 100 Hz / 2 - 1000 Hz / 10 - 1000 Hz
Afstand: 5 - 250 Hz
Frekvensanalyse (FFT)125 linjer for X/Y/Z, peakspektrum for aacceleration, 3 - 240 / 6 - 480 / 12 - 960 / 24 - 1920 Hz
HukommelseFlash, 10.000 måleværdidatasæt, 1.000 FFts, hver med dato, tid og kommentar
SkærmOLED, 128 x 160 pixels, farvet
Interface USB 2.0, fuld hastighed, CDC-tilstand (virtuel COM-port), via VM2x-USB-kabel
Batterier3 x 1,5 V AAA-batteri eller genopladeligt batteri (LR03 eller HR03)
Omgivelsesforhold-20 ... +60 °C, < 95 % RF
Mål125 x 65 x 27 mm (uden stik)
Vægt140 g

Leveringsomfang

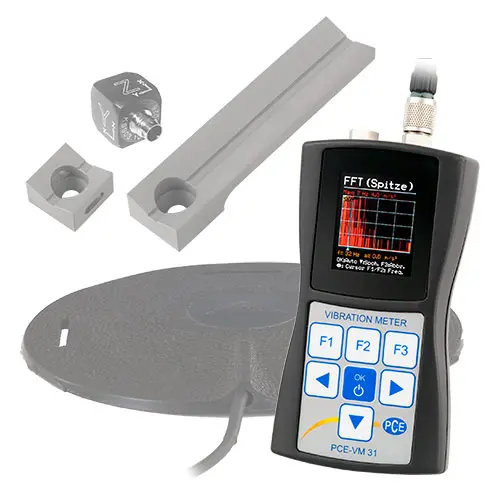

1 x PCE-VM 31 accelerometer

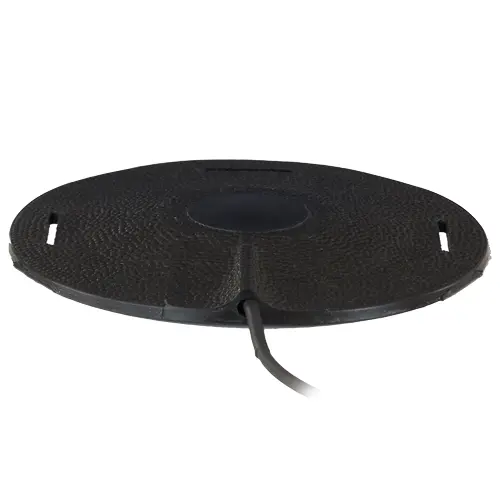

1 x helkrops aaccelerationssensor KB103SVD

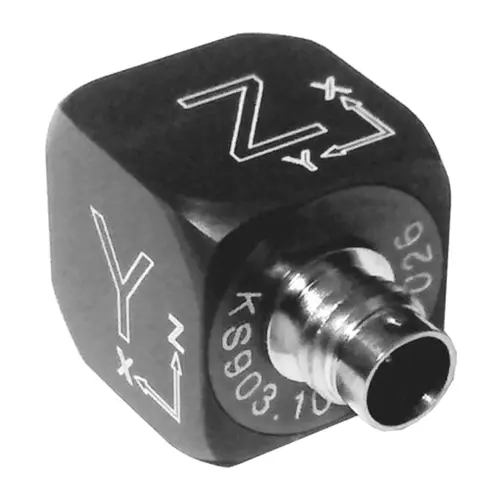

1 x hånd-arm accelerationssensor KS903.10
1 x sensorkabel 3 m
1 x håndtagsadapter 140
1 x håndtagsadapter 142
1 x USB-kabel
3 x batterier
1 x brugsanvisning
1 x transporttaske
