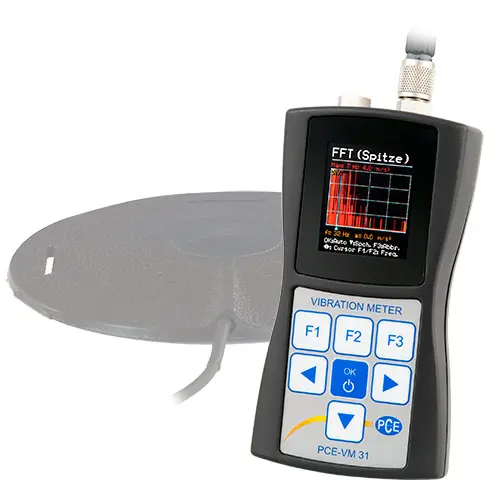

Accelerometer / Vibrationssensor PCE-VM 31-WB

Varenr.: PCE-VM 31-WB
EAN:
27.527,00 DKK
34.408,75 DKK
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
PCE-VM 31-WB
Leveringstid: 1 - 2 Hverdage
Humanschwingung

Tilbehør

Håndhylsteradapter til buede overflader
Håndholdt buet overfladeadapter
989,00 DKK
Håndter adapteren til buede overflader
Adapter til buede overflader
416,00 DKK
Håndarmaccelerationssensor KS903.10
Accelerationssensor KS903.10
7.075,00 DKK

Beskrivelse

Accelerometer
Måleanordning til måling af helkropsvibrationer på arbejdspladsen /
Måling af hastighed, acceleration og forskydning / TEDS support /
Hukommelse til 10.000 aflæsninger / USB-interface / enkel betjening

PCE-VM 31-WB accelerometeret blev udviklet til at analysere menneskelige vibrationer på arbejdspladsen. Helkrop vibrationsmålinger i henhold til ISO 2631 kan udføres med accelerometeret. Derudover kan vibrationsmålinger også udføres på maskiner med passende sensorer. Her kan accelerometeret bestemme parametrene hastighed, acceleration og distance. SEAT-målinger kan også udføres med en speciel sensor.

Samlet set har PCE-VM 31-WB accelerometeret 4 IEPE-indgange med lav effekt med TEDS-understøttelse til tilslutning af sensorer. De målte værdier kan blandt andet vises som en glidende eller interval RMS-værdi, vektorsum eller vibrationsdosis. Den integrerede flash-hukommelse giver plads nok til op til 10.000 måledataposter eller op til 1.000 FFT'er. Dataene kan også overføres til pc via USB-grænsefladen. Der kan de f.eks. evalueres yderligere med Excel.

Funktioner

- Måling af helkropsvibrationer
- Hastighed, acceleration, forskydning
- Tre-kanals FFT
- TEDS-understøttelse
- Hukommelse til 10.000 aflæsninger
- USB-interface
- Kompakt design
- Enkel betjening

Specifikationer

Måleområde Sensor med 1 mV/(m/s²)Sensor med 10 mV/(m/s²)
Acceleration 1100 m/s²110 m/s²
Hastighed100 ... 10.000 mm/s
(1 kHz/1 Hz)		10 ... 1.000 mm/s
(1 kHz/1 Hz )
Afstand (spidsværdier)250 ... 15.000 µm
(5 Hz/ 250 Hz)		25 ... 1.500 µm
(5 Hz/250 Hz)
Skærmopløsning (1/10 mV/(m/s²))
Acceleration0, 01 m/s²
Hastighed0,1 mm/s
Afstand1 µm
Linearitetsområde> 75 dB for ±6 % fejl
Støj< 0,003 m/s²
Indgange4 IEPE-indgange med lav effekt; 0,7mA / 17V; TEDS support, IEEE1451.4, skabelon 25
Sensorfølsomhed0,8 - 120 mV/(m/ s²)
Vis variabler for menneskelig vibration
(acceleration)		Interval effektiv værdi
Vektorsum
max. glidende rms-værdi (MTVV)
Vibrationsdosis (VDV)
Vis variabler acceleration, hastighed, forskydningglidende effektiv værdi
maks. RMS-værdi
Vektorsum
Popværdi
Maksimal spidsværdi
Filtervægtningsfilter : Wb, Wc , Wd, Wh, Wj, Wk, Wm
Uklassificeret: 6,3 - 1259 Hz (H/A) / 0,4 - 100 Hz (G/K)
Acceleration: 0,1 - 2000 Hz / 1 - 1000 Hz
Hastighed: 1 - 100 Hz / 2 - 1000 Hz / 10 - 1000 Hz
Afstand: 5 - 250 Hz
Frekvensanalyse (FFT)125 linjer for X/Y/Z, peakspektrum for aacceleration, 3 - 240 / 6 - 480 / 12 - 960 / 24 - 1920 Hz
HukommelseFlash, 10.000 måleværdidatasæt, 1.000 FFts, hver med dato, tid og kommentar
SkærmOLED, 128 x 160 pixels, farvet
Interface USB 2.0, fuld hastighed, CDC-tilstand (virtuel COM-port), via VM2x-USB-kabel
Batterier3 x 1,5 V AAA-batteri eller genopladeligt batteri (LR03 eller HR03)
Omgivelsesforhold-20 ... +60 °C, < 95 % RF
Mål125 x 65 x 27 mm (uden stik)
Vægt140 g

Leveringsomfang

1 x accelerometer PCE-VM 31

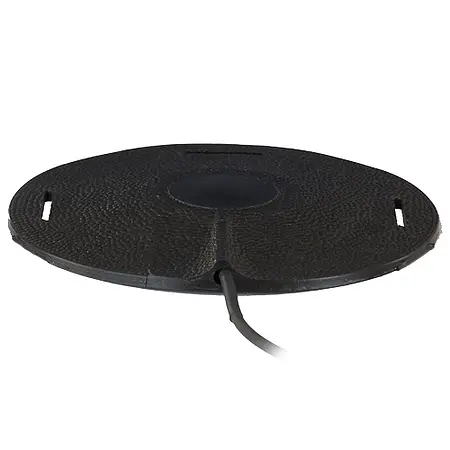

1 x helkrops accelerationssensor KB103SVD
1 x USB-kabel
3 x batterier
1 x brugervejledning
1 x Bæretaske
