Accelerometer / Vibrationssensor PCE-VT 3950-ICA inkl. ISO kalibreringscertifikat

Varenr.: PCE-VT 3950-ICA

EAN: 4250348732989

Tilbehør

ISO kalibreringscertifikat CAL-VI vibrationsmålere

1.606,00 DKK

Beskrivelse

Accelerometer / Vibrationssensor med intern hukommelse / rutemåling /

genopladeligt batteri / software til analyse af gemte data /

Måleområde op til 399,9 m/s 700;">genopladeligt batteri / software til analyse af de lagrede data /

måleområde op til 399,9 m/s² / PC-interface / valgfrit ISO-kalibreringscertifikat
/ inkl. hovedtelefoner

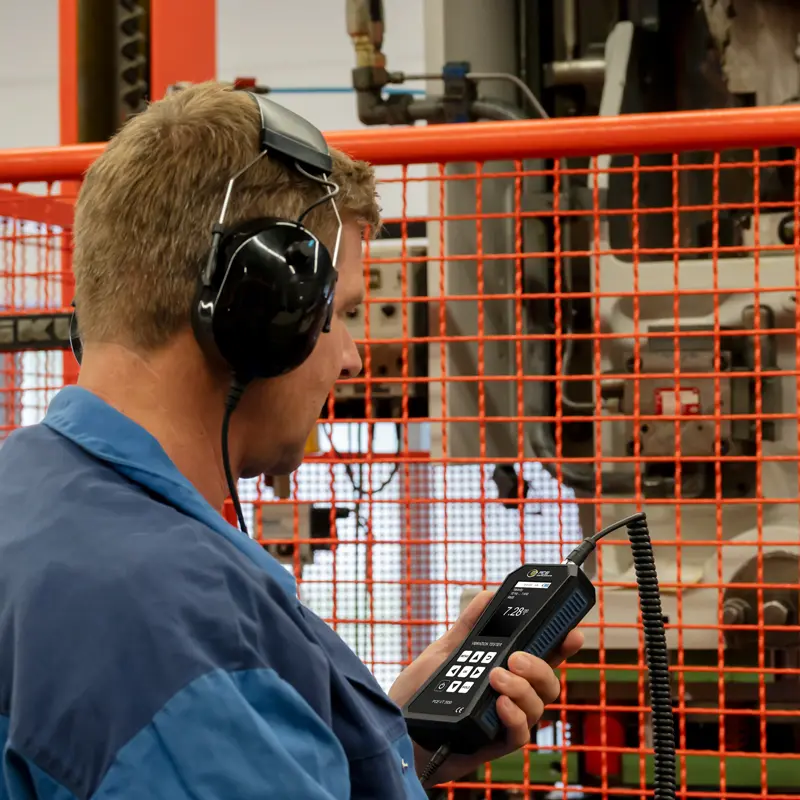

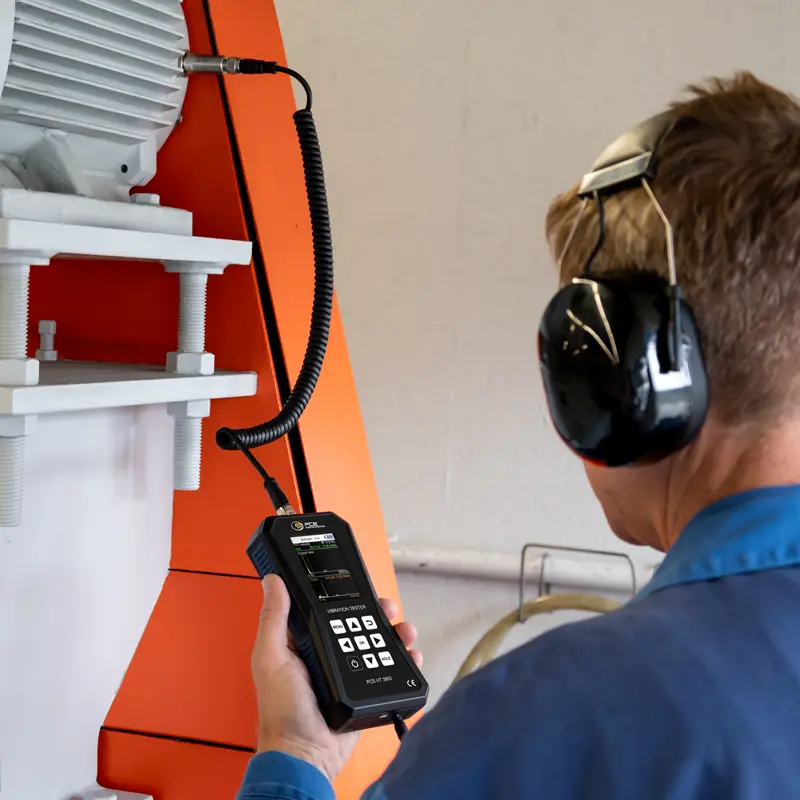

Vibrationsmåleapparatet er et ideelt måleværktøj til hurtig og præcis test af vibrerende dele, maskiner og systemer. Dette vibrationsmåleapparat bruger den eksterne vibrationssensor til at bestemme vibrationsforskydningen (måleområde 0,000 ... 3,9 mm), vibrationshastigheden (måleområde 0,00 ... 399,9 mm/s) og vibrationsaccelerationen (måleområde 0,0 ... 399,9 m/s²). Forskellige måleparametre er tilgængelige for Accelerometer / Vibrationssensor, såsom RMS, peak, peak-to-peak og crest factor. Accelerometer / Vibrationssensor er udstyret med en tilstand, der gør det muligt automatisk at evaluere en måling i henhold til grænseværdierne i ISO 10816-3. Accelerometer / Vibrationssensor analyserer de målte værdier og viser en tilsvarende pass/fail-evaluering på displayet. Accelerometer / Vibrationssensor indbyggede batteri har en kapacitet på 2500 mAh og kan genoplades direkte via det indbyggede mikro-USB-interface.

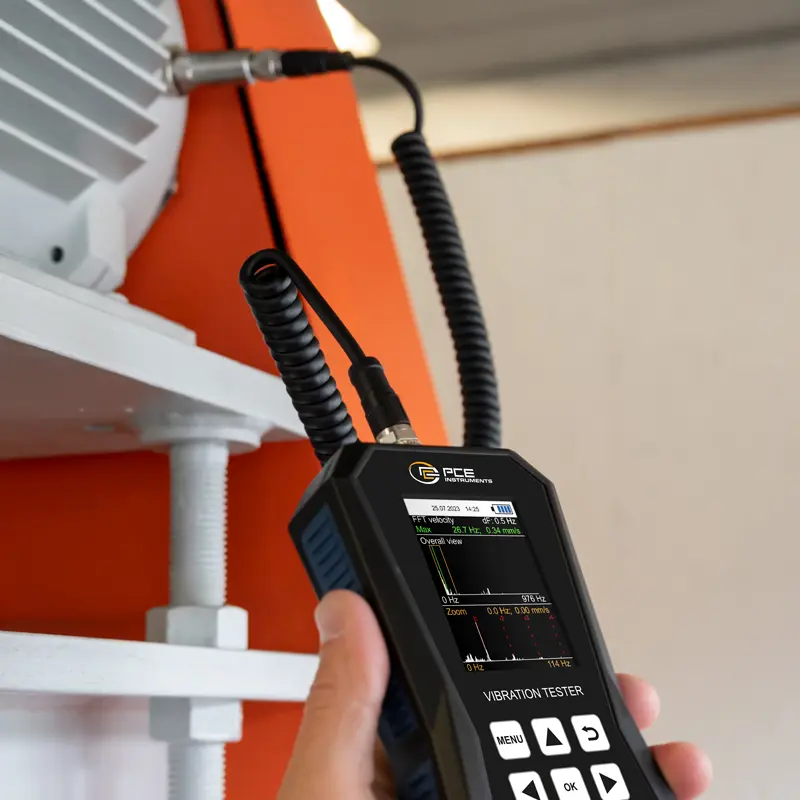

Ud over den normale måletilstand har Accelerometer / Vibrationssensor også en FFT-tilstand. I FFT-tilstand beregnes og vises frekvensspektret for den målte vibrationshastighed eller vibrationsacceleration. I en grafisk repræsentation vises de beregnede FFT-linjer i en samlet visning for hele frekvensbåndet og parallelt i en zoomvisning til visning af de enkelte linjer.

En yderligere funktion er rutemåling. Ruteopmåling er specielt designet til tilbagevendende opmålinger på identiske målepunkter. Dette muliggør en organiseret måling af forskellige målepunkter. På grund af de omfattende målefunktioner anvendes vibrationsmåleapparatet derfor til vedligeholdelses- og reparationsarbejde på maskiner.

Vibrationsmåleapparatets interne hukommelse kan bruges til at gemme de viste måledata fra de forskellige målefunktioner. Efter en måling kan de måledata, der er gemt på vibrationsanalysatoren, overføres til en pc via det indbyggede mikro-USB-interface. Softwaren til vibrationsmåleapparatet gør det derefter muligt at analysere de målte værdier grafisk og i tabelform. Måledataene kan eksporteres som en CSV-fil via softwaren til videre behandling. Ud over at analysere måledataene kan softwaren også bruges til automatisk at opdatere firmwaren, så Accelerometer / Vibrationssensor altid er opdateret.

Funktioner

- til mobil vibrationsmåling

- måleområde op til 399,9 m/s²

- FFT-analyse

- rutemåling

- manuel måleværdihukommelse

- automatisk ISO 10816-3 evaluering

- intern hukommelse

- 2,48" LC display

- genopladeligt batteri

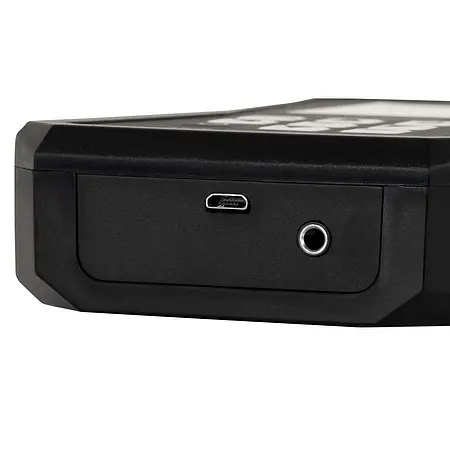

- Micro-USB interface

- inkl. hovedtelefoner

Specifikationer


Måleområde	Acceleration
	0,0 . .. 399,9 m/s²
Opløsning	0,1 m/s²
Nøjagtighed @ 160 Hz	±2 %
Frekvensområde	10 Hz ... 10 kHz
	1 kHz ... 10 kHz

Måleområde	Hastighed
	0,00 ... 399,9 mm/s
Opløsning	0,1 mm/s
Nøjagtighed ved 160 Hz	±2 %
Frekvensområde	10 Hz ... 1 kHz

Måleområde	RPM
	600 ... 50000 RPM

FFT-acceleration	10 Hz ... 8 kHz
FFT hastighed	10 Hz ... 1 kHz
Nøjagtighed ved 160 Hz	±2 %
Antal FFT-linjer	2048
Rute måling	100 ruter med 100 maskiner hver hver med
	100 Målepunkter med 1000 måleværdier hver

Måleområde	Afstand
	0,000 ... 3,9 mm
Opløsning	1 µm
Nøjagtighed ved 160 Hz	±2 %
Frekvensområde	10 Hz ... 200 Hz

Måleparametre	RMS, Peak, Peak-Peak
	Crest faktor
Manuel hukommelse	99 mapper med 50 måleværdier i hver
Datalogger	Forskellige start/stop-udløsere
	Måleinterval mellem 1 s ... 12 timer
	50 hukommelsespladser med hver 43200 måleværdier
Enheder	Omskiftelig metrisk/imperial
Display	2,8" LC-display
Menusprog	Engelsk, tysk, fransk
	Spansk, italiensk, hollandsk
	Portugisisk, tyrkisk, polsk
	Russisk, kinesisk, japansk
Strømforsyning	Internt: LiPo-batteri (3,7 V, 2500 mAh)
	Eksternt: USB 5 VDC, 500 mA
Tilslutning til hovedtelefoner	3.5 mm Jackstik
Driftstid	ca. 15 ... 20 timer (afhængigt af skærmens lysstyrke)
Betjenings- og opbevaringsbetingelser	Temperatur: -20 ... +65 °C
	Luftfugtighed: 10% r. h. ... 95% r. h.,
	Ikke-kondenserende
Beskyttelsesklasse	IP52
Dimensioner	165 x 85 x 32 mm
Vægt	239 g

Tekniske data Accelerometer
Resonansfrekvens	24 kHz
Transversal følsomhed	≤ 5%
Destruktionsgrænse	5000 g (peak)
Drifts- og opbevaringstemperatur	-55 °C ... +150 °C
Husmateriale	Rustfrit stål
Fastgørelsesgevind	¼ - 28"
Dimensioner	Ø 29 x 81 mm
Vægt (uden kabel)	119 g

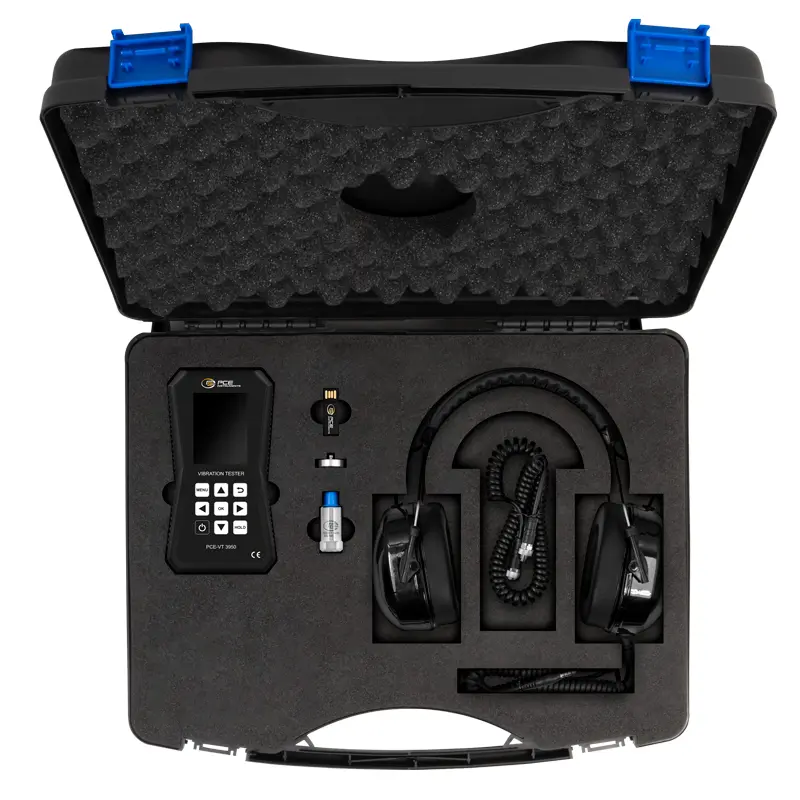

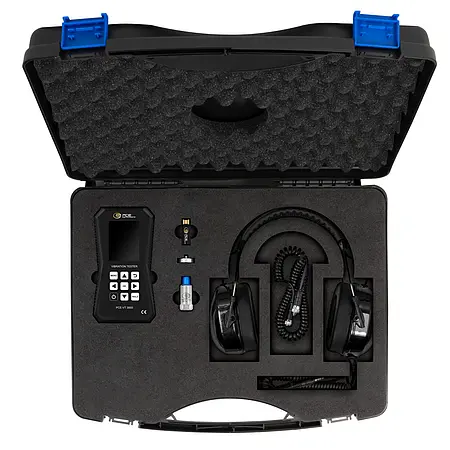

Leveringsomfang

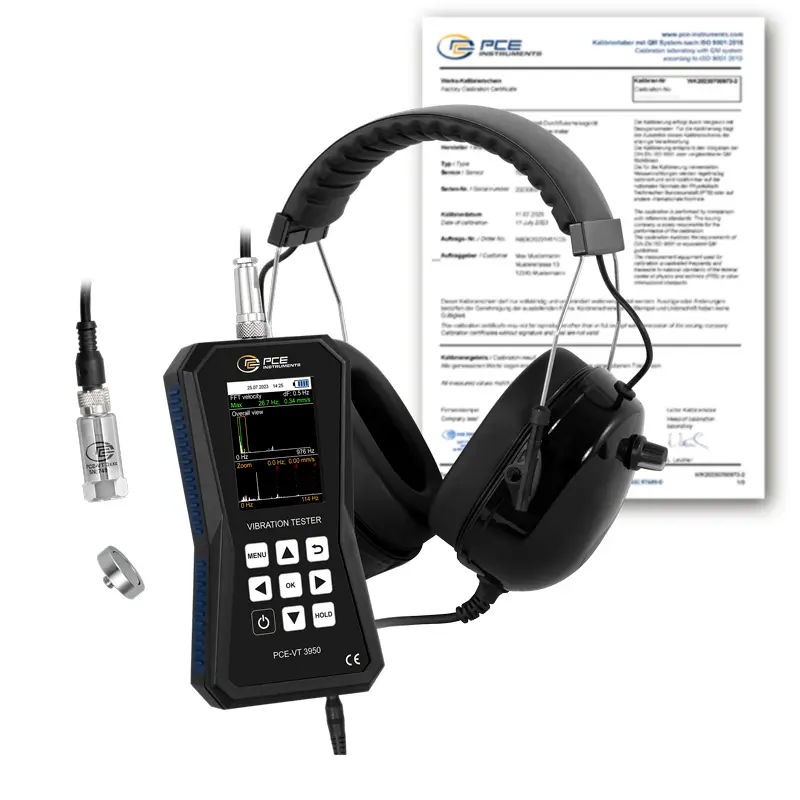

1 x Accelerometer / Vibrationssensor PCE-VT 3950-ICA
1 x sensor
1 x spiralkabel
1 x magnetisk adapter

1 x mikro-USB-kabel
1 x USB-stick med software og instruktioner
1 x quick guide
1 x etui

1 x hovedtelefoner
1 x ISO-kalibreringscertifikat
