Effektmåler PCE-PA 8000

Varenr.: PCE-PA 8000

EAN: 4250348707109

Tilbehør

CAL-PCE-PA 8000 kalibreringscertifikat

3.578,00 DKK

NET-LUT plug-in strømforsyning 9V / 800mA

185,00 DKK

Produkttræning (4 timer)

400,00 DKK

Beskrivelse

HVAC-måler PCE-PA 8000

med datalagring på SD-kort, pc-interface

Med amperemeteret med strømklemmer PCE-PA 8000 er det muligt at måle og registrere effekten i et en- og trefaset kredsløb. Langtidsmålinger kan udføres med amperemeteret PCE-PA 8000. Måleapparatet gemmer måledataene på et plug-in SD-kort i XLS-format. Det betyder, at måledataene bekvemt kan evalueres på computeren. Optageintervallet kan frit vælges fra 2 til 7200 sekunder.

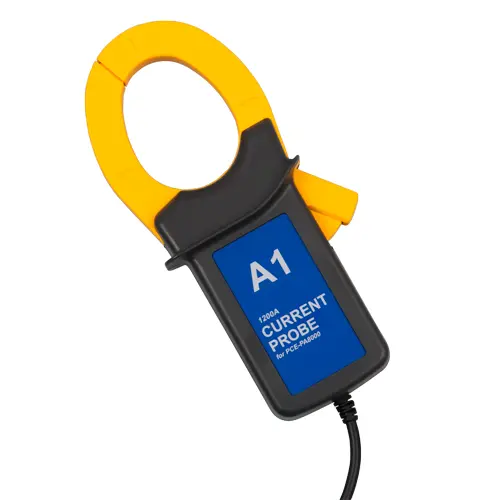

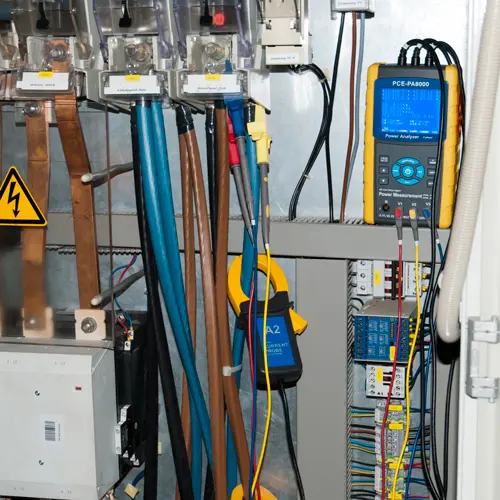

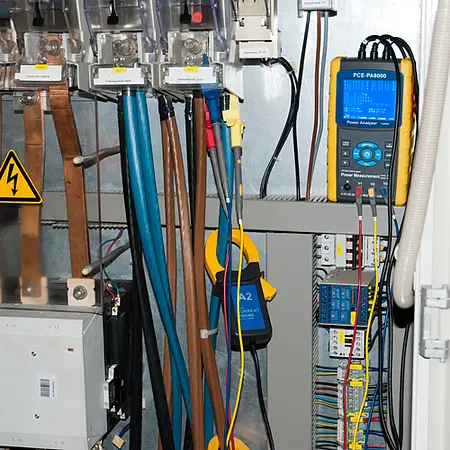

Energimåleren er i stand til at udføre energimålinger og bestemme effektfaktoren og fasevinklen. Strømklemmerne på effektanalysatoren PCE-PA 8000 kan bruges til lederdiametre op til 50 mm. Måleapparatet er derfor ideelt egnet til brug i strømforsyningsnettet. Alle målte værdier kan læses med et blik takket være det store 3,7" display. Dette muliggør en hurtig analyse af de aktuelle målte værdier og giver et overblik over strøm, spænding og den forbrugte effekt.

Funktioner

- 3-faset strømanalyse i 3-faset/4-leder, 3-faset/3-leder, 1-faset/2-leder, 1-faset/3-leder netværk
- Ægte RMS-måling af strøm og spænding
- Måling af effektiv , tilsyneladende og reaktiv effekt
- bestemmelse af fasevinkel og effektfaktor
- måling af aktiv, tilsyneladende og reaktiv energi
- spændingsmåling op til 600 V (AC)
- strømmåling op til 1200 A (AC)

- Opfylder sikkerhedsstandarderne IEC 1010 og CAT III 600V
- Indbygget kalender med realtidsur
- Registrering af aflæsninger på SD-kort
- Data bliver mere bekvemt Evaluering og videre brug gemt som en Excel-fil
- Live målinger på pc'en mulig via valgfrit datakabel

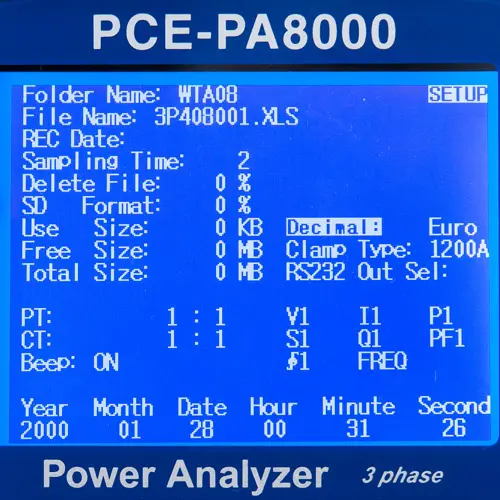

- Large 3,7" Dot Matrix Display

Specifikationer

Spændingsmåling (AC V)
Måleområde	10 V ... 600 V (fase til Neutral) 10 V ... 600 V (fase til fase)
Opløsning	0,1 V
Nøjagtighed	± (0,5% + 0,5V)

Strømmåling (AC A)
Måleområde	20 A
Opløsning	0,001A (< 10 A) 0,01 A (=10 A)
Nøjagtighed	± (0,5% + 0,1A)
Måleområde	200 A
Opløsning	0,01 A (< 100 A) 0,1 A (= 100 A)
Nøjagtighed	± (0,5 % + 0,5 A)
Måleområde	1200 A
Opløsning	0,1 A (<1000 A) 1 A (= 1000 A)
Nøjagtighed	± (0,5 A + 5 A)

Reelt effektmåleområde	Opløsning	Nøjagtighed
0 KW ... 9.999 KW 10 KW ... 99.99 KW 100 KW ... 999,9 KW 1 MW ... 9.999 MW	0,001 KW 0,01 KW 0,1 KW 0,001 MW	± (1 % + 0,008 KW) ± (1 % + 0,008 KW) ± (1 % + 0,8 KW) ± (1 % + 0,008 MW)

Tilsyneladende effektmåleområde	Opløsning	Nøjagtighed
0 KVA ... 9.999 KVA 10 KVA ... 99,99 KVA 100 KVA ... 999,9 KVA 1 MVA ... 9,999 MVA	0,001KVAR 0.01KVAR 0.1KVAR 0.001MVAR	± (1% + 0,008KVAR) ± (1% + 0,08KVAR) ± (1% + 0,8KVAR) ± (1% + 0,008 MVAR)
	;
Reaktiv effekt Måleområde	Opløsning	Nøjagtighed
0 KVAR ... 9.999 KVAR 10 KVAR ... 99.99 KVAR 100KVAR . .. 999.9KVAR 1MVAR ... 9.999MVAR	0.001KVAR 0.01KVAR 0.1 KVAR 0,001 MVAR	± (1 % + 0,008 KVAR) ± (1 % + 0,08 KVAR) ± ( 1 % + 0,8 KVAR) ± (1 % + 0,008 MVAR)

Aktivt energimåleområde	Opløsning	Nøjagtighed
0 KWH ... 9.999 KWH 10.00 KWH ... 99.99 KWH 100.0 KWH ... 999.9 KWH 1 MWH .. 9.999 MWH	0,001 KWh 0,01 KWh 0,01 KWh 0,001 MMh	± (2 % + 0,008 KWh) ± (2 % + 0,08 KWh) ± (2 % + 0,8 KWh) ± (2% + 0,008 MWh)

Tilsyneladende energimåling interval	Opløsning	Nøjagtighed
0 KVAH ... 9.999 KVAH 10.00 KVAH ... 99.99 KVAH 100,0 KVAH ... 999,9 KVAH 1 MVAH ... 9,999 MVAH	0,001 KVAh 0,01 KVAh 0,01 KVAh 0,001 MVAh	± (2 % + 0,008 KVAh) ± (2 % + 0,08 KVAh) ± (2 % + 0,8 KVAh) ± (2% + 0,008 MVAh)

Reaktiv energimåling interval	Opløsning	Nøjagtighed
0 KVARH ... 9.999 KVARH 10.00 KVARH ... 99.99 KVARH 100,0 KVARH ... 999,9 KVARH 1 MVARH ... 9,999 MVARH	0,001 KVARh 0,01 KVARh 0,01 KVARh 0,001 MVARh	± (2 % + 0,008KVARh) ± (2 % + 0,08 KVARh) ± (2% + 0,8 KVARh) ± (2% + 0,008 MVARh)
;
Måleområde for effektfaktor	0 ... 1
Opløsning	0.01
Nøjagtighed	± 0,04

Måleområde for fasevinkel	-180° ... 180°
Opløsning	0,1°
Nøjagtighed	± 1°

Frekvensmåleområde		45 Hz ... 65 Hz
Opløsning	0,1 Hz
Nøjagtighed	0,1 Hz

Generelle specifikationer
Skærm	3.7" Dot matrix LCD (320 * 240 pixels) med LED-baggrundsbelysning
Målbare elektriske mængder	AC V, AC A, aktiv effekt, tilsyneladende effekt, aktiv effekt, effektfaktor, fasevinkel, linjefrekvens
Spændingsmåleområder	10 V ... 600 V AC, autorangering
Aktuelle måleområder	0,2 A ... 1200A AC, automatisk / manuel rækkevidde
Sikkerhedsstandard	IEC1010CAT III 600V
Indgangsmodstand	AC V 10 MOhm
Driftsfrekvensstrømklemmer	40 Hz ... 1 kHz
testet arbejdsfrekvens strømklemmer	45 Hz ... 65 Hz
Overbelastningsbeskyttelse AC A	AC V 720 V RMS 1300A med strømklemme
Opbevaring	SD-kort
Optagelsesinterval	2 sekunder ... 7200 sekunder
Dataloggerfunktion	Realtidslagring på SD-kort
Dataoutput	via USB eller RS232 afhængigt af tilslutningskablet
Driftstemperatur	0 °C .. .50 °C
Omgivende luftfugtighed	< 80 % RF
Strømforsyning	> 8 x 1,5 V AA-batterier, 9V strømforsyning

Aktuelt forbrug	Måler: 300 mA DC Strømspænde: 34 mA DC
maksimal kabeldiameter	50 mm
vægt		Måleapparat: 948 g (inkl. batterier) Strømspænde: 467 g (inkl. kabel)
Mål	Meter: 225 x 125 x 64 mm Strømspænde: 210 x 64 x 33 mm Spændekæbe: 86 mm (udvendig)

Leveringsomfang

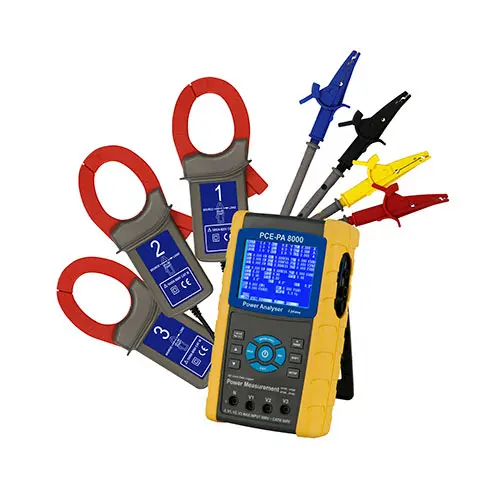

1 x strømmåler PCE-PA 8000
3 x strømklemmer
4 x testledninger
4 x krokodilleclips
1 x SD-hukommelseskort 2 GB
1 x strømforsyning 9V DC
8 x 1,5V AA batterier
