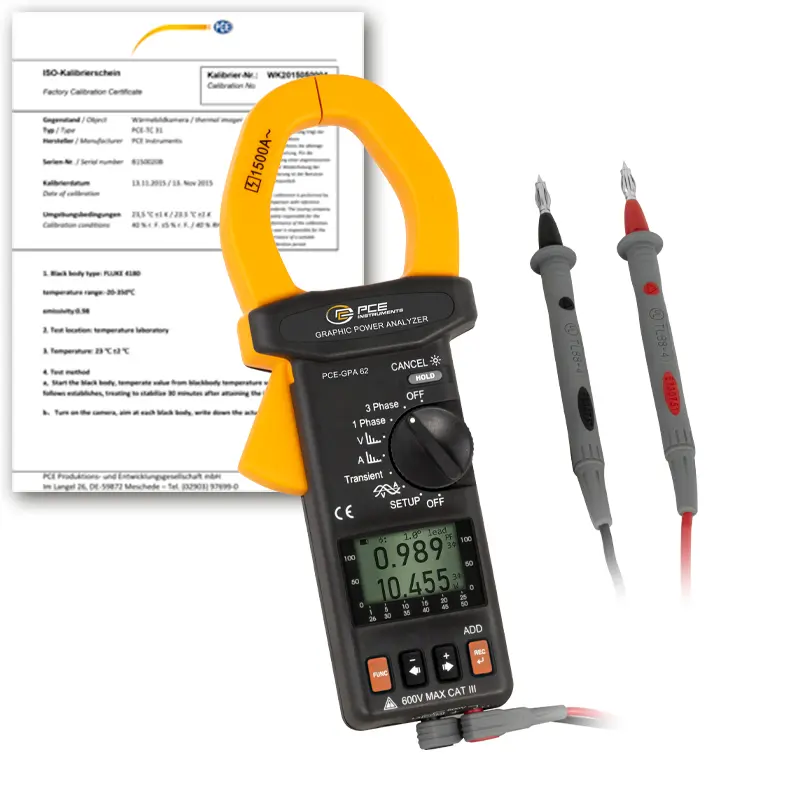

Energimåler PCE-GPA 62-ICA inklusive ISO kalibreringscertifikat

Varenr.: PCE-GPA 62-ICA

EAN: 4250348727879

Tilbehør

Kalibreringscertifikat til PCE-GPA 62

1.666,00 DKK

PCE-PA-ADP-SCHUKO strømadapter adapter

2.194,00 DKK

Beskrivelse

Energimåler PCE-GPA 62-ICA inkl. ISO-kalibreringscertifikat

Netværksanalysator / strømklemme og energimåler (realtid)
med datalogger / grafisk display / PC-grænseflade / Software

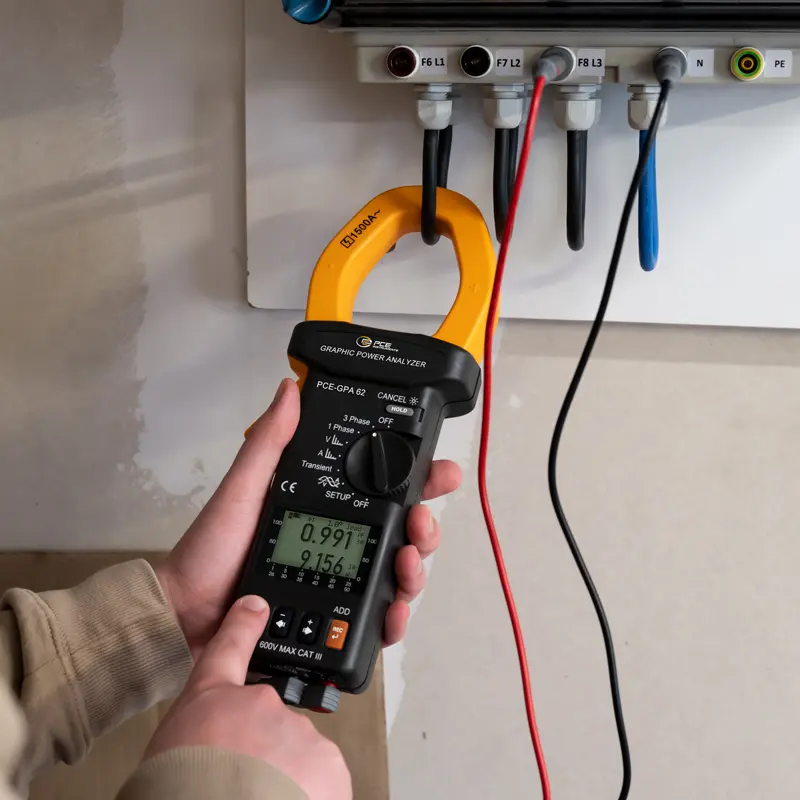

Den en-tre-fasede netværksanalysator (Graphic Power Quality Analyzer ) PCE-GPA 62 bruges til enkelt- eller trefaset måling af aktiv, reaktiv og tilsyneladende effekt, effektfaktor, fasevinkel, energi, spænding og strøm samt deres toppe og harmoniske op til 50. harmoniske . Det integrerede grafiske display sikrer, at værdierne på netværksanalysatoren er optimalt illustreret. Måledataene kan logges, gemmes og senere overføres til pc'en og derefter analyseres.

PCE-GPA 62 er en praktisk professionel enhed, som kan bruges til mange parametre. bestemmes uden komplekse måleopstillinger kunne. Displayets baggrundsbelysning kan tændes, så de målte værdier kan aflæses nøjagtigt, selvom lysforholdene ikke er ideelle. Denne netværksanalysator leveres fabrikskalibreret, men kan valgfrit også kalibreres i laboratoriet og certificeres iht. ISO (til første ordre eller til en rekalibrering, f.eks. årligt).

Funktioner

- realtidsovervågning, registrering og - spændings-/strømmåling (True RMS)
- måler effektfaktor og fasevinkel, frekvens, energi, reel effekt, tilsyneladende effekt og
Reaktiv effekt (1-faset eller 3-faset symmetriske netværk)

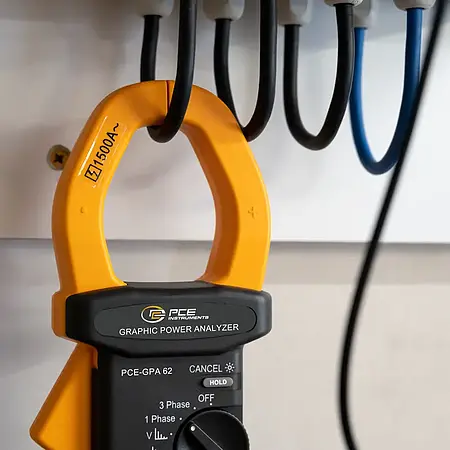

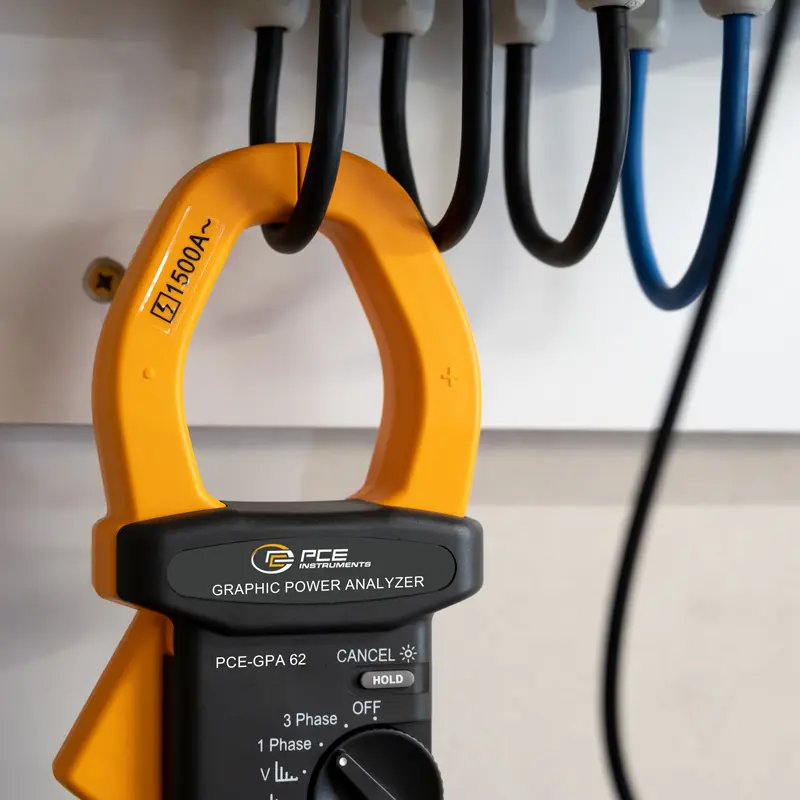

- maks. lederdiameter 55 mm grafisk display
- automatisk sluk efter 15 minutter (kan slås fra)
- inkl. ISO- Kalibreringscertifikat

Specifikationer

td> td> td>

Spændingsmåling	4.0 ... 600.0 V True RMS
Nøjagtighed	±0,5 % f.s. mål. ±5 dgts
Opløsning	0,1V

Spændingstoppe (> 10 V)	50 Hz - 60 Hz
Nøjagtighed	±5 % ±50 dgts

Aktuel måling	4,0 ... 1500,0 En sand RMS-værdi
Nøjagtighed	±1 % f.s. mål. ±5 dgts
Opløsning	0,01 A

Strømspidser (> 20 A)	50 Hz - 60 Hz
Nøjagtighed	±5 % ±50 dgts

Reel effekt P	10 W ... 9999 kW i 5 måleområder
Nøjagtighed	±1 % f.s. mål. +20 dgts (>20 V og>20 A) ±2 % af fs. mål. +40 dgts (<20 V og <20 A)
Opløsning	0,1 W ... 1 kW afhængigt af måleområdet

Tilsyneladende magt S	10 VA ... 9999 kVA i 5 måleområder
Nøjagtighed	±1 % af mål. +20 dgts (>20 V og>20 A) ±2 % af fs. mål. +40 dgts (<20 V og <20 A)
Opløsning	0,1 VA ... 1 kVA afhængig af måleområdet

Reaktiv effekt Q	10 VAR ... 9999 kVAr i 5 måleområder
Nøjagtighed	±1 % af mål. +20 dgts (>20 V og>20 A) ±2 % af fs. mål. +40 dgts (<20 V og <20 A)
Opløsning	0,1 VAR ... 1 kVAr afhængig af måleområdet

Effektfaktor PF	0.000 ... 1.000
Nøjagtighed	±0,04 (>20 V og>20 A), ±0,1 (<20 V og <20 A)
Opløsning	0,001

Fasevinkel	-180 ° .... +180 °
Nøjagtighed	±1°
Opløsning		0,1
fasevinkel	0 ° .... +360°
Nøjagtighed	±1°
Opløsning	0.1

Frekvensmåling (U > 50V)	46 ... 65 Hz
Nøjagtighed	±0,3 Hz
Opløsning	0,1 Hz

Effektivt arbejde	0 ... 999.999 kWh
Nøjagtighed	±1 % F.S. Metrisk
Opløsning	+20 dgts

Tilsyneladende arbejde	0 ... 999.999 kVAh
Nøjagtighed	±1 % f.s. Metrisk
Opløsning	+20 dgts

Reaktivt arbejde	0 ... 999.999 kVarh
Nøjagtighed	±1 % f.s. Metrisk
Opløsning	+20 dgts

Spændingsharmoniske (relative)	1 - 20.T
Nøjagtighed	±2 %
Opløsning	0,1 %
50 - 60 Hz > 80VAC	21 - 50tH
Nøjagtighed
±4 % f.s. mål. ±2 %
Opløsning	0,1 %

Spændingsharmoniske (absolut)	1 - 20.H
Nøjagtighed	±2 % ±0,5 V
Opløsning	0,1 V
50 - 60 Hz > 80VAC	21 - 50tH
Nøjagtighed
±4 % f.s. mål. ±0,5V
Opløsning	0,1V

Harmoniske bølger i strømmen (relativ)	1 - 20.H
Nøjagtighed	±2 %
Opløsning	0,1 %
50 - 60 Hz > 20 A	21 - 50. H
Nøjagtighed		±4 % af mål. ±2 %
Opløsning	0,1 %

Harmoniske bølger i strøm (absolut)	1 - 20.H
Nøjagtighed	±2 % f.s. mål. ±0,4 A
Opløsning	0,1 A
50 - 60Hz > 20 A	21 - 50. H
Nøjagtighed		±4 % af mål. ±0,4 A
Opløsning	0,1 A

Total harmonisk forvrængning (THD-F)	0,0 - 20 %
Nøjagtighed	2 %
Opløsning	0,1 %
50 - 60 Hz > 80V og > 20A	20.1 - 100 %
Nøjagtighed		±6 % f.s. mål. ±1 %
Opløsning	0,1 %
50 - 60Hz > 80V og > 20A	100,1 - 999,9 %
Nøjagtighed		±10 % af mål. ±1 %
Opløsning	0,1 %

Aktuel klemåbning	maks. 55 mm
Rangevalg	automatisk
Overrange Display	"OL" = Overbelastning
Datastore	50.000 poster
Grænseflade	USB
Software	egnet til Windows2000, ME, XP ...
Skærm	Grafisk display, 128 x 64 LCD med belysning
Forsyning	2x 1,5 V type AA
Strømforbrug	ca. 10 mA
Dimensioner		271 x 112 x 46 mm
Vægt	650 g inklusive batterier
Omgivelsesforhold	maks. 85 % relativ luftfugtighed / -10 °C...+50 °C
Beskyttelsesklasse / standardisering	CAT III 600 V / EN 61010-2-032

Leveringsomfang

1 x PCE-GPA 62-ICA energimåler
2 x isolerede afhentningsknapper, hver med et 2 m kabel
2 x batterier
1 x bæretaske
1 x USB-PC-kabel
1 x software (engelsk, tysk beskrevet og illustreret)
1 x betjeningsvejledning
1 x ISO-kalibreringscertifikat
