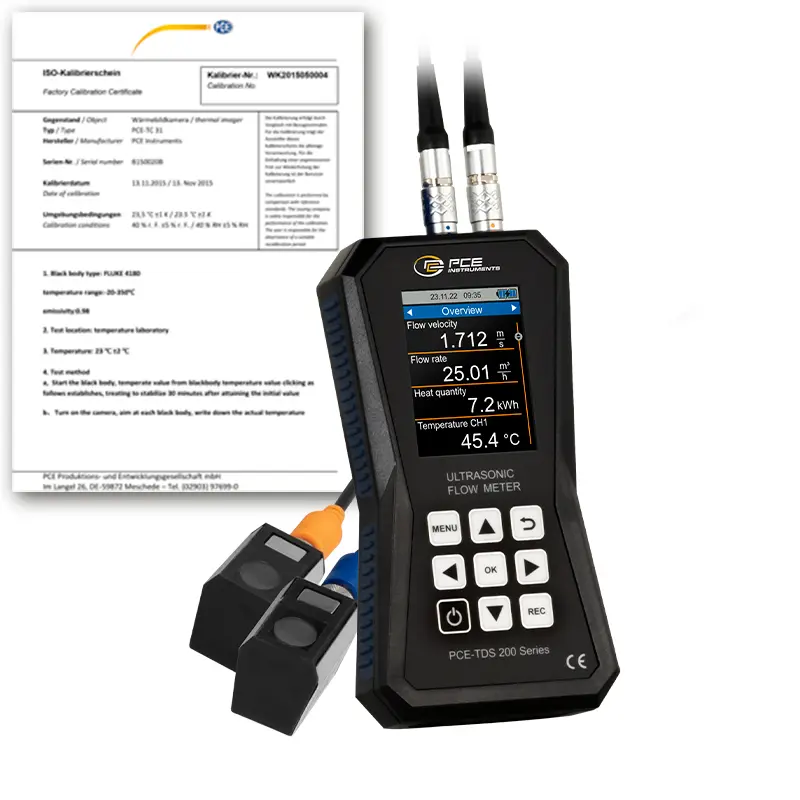

Flowmeter PCE-TDS 200 S-ICA inkl. ISO kalibreringscertifikat

Varenr.: PCE-TDS 200 S-ICA
EAN: 4250348731340
14.426,00 DKK
18.032,50 DKK
ISO-Kalibrierung
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
:
4250348731340
PCE-TDS 200 S-ICA
Leveringstid: 5 - 7 Hverdage

Beskrivelse

Flowmeter med 32 GB datahukommelse / Måleområde ±32 m/s / Reproducerbarhed ±0,5 % af den målte værdi / Forskellige målesonder / Alarmgrænseværdier / 2,8 " LCD display / Til alle medier / Mulighed for DAkkS eller ISO kalibreringscertifikat

Flowmeteret har et måleområde på ±32 m/s. Med en nøjagtighed på ±1,5 % f.s. for en rørdiameter på DN ≥50, ±3,5 % f.s. for en rørdiameter på DN <50 og en reproducerbarhed på ±0,5 % f.s. er flowmeteret et særdeles præcist måleinstrument. Der findes en installationshjælp til montering af sensorerne på flowmeteret. Installationshjælpen viser grafisk signalkvaliteten af flowmeteret. Desuden vises det grafisk, om sensorerne i flowmeteret er placeret i den korrekte afstand fra hinanden. På flowmeteret vises flowhastigheden, volumenflowet og volumenet efter indtastning af rør- og mediespecifikationerne. Ved visning af de målte værdier tilbyder flowmeteret et bredt udvalg af enheder. For eksempel: m³, l, gal, igl, mgl, cf, bal, ib og ob.

Under en måling er det muligt at registrere de målte værdier via flowmeterets dataloggerfunktion. Start- og stopbetingelser og lagringsinterval fra 1 sekund til 12 timer kan indstilles på flowmeteret. FEt hukommelsespunkt i flowmeteret indeholder alle målte værdier én gang. De målte værdier gemmes på den indbyggede hukommelse på 32 GB i flowmeteret. Der kan gemmes 10 millioner målepunkter på den ultralydsbaserede fejlføler.

Med den valgfrie software kan de registrerede måleværdier læses ud af flowmeteret. Til analyse kan de målte værdier fra flowmeteret vises i tabelform og grafisk form. For yderligere behandling af de målte værdier fra flowmeteret kan de eksporteres i .csv-filformat. Alternativt kan der oprettes en PDF-rapport via softwaren. For at forenkle betjeningen kan flowmeteret indstilles via softwaren. En livevisning af de målte værdier fra flowmeteret er også mulig med softwaren.

For at kunne bestemme varmemængden med flowmeteret er der behov for yderligere to termoelementer. Disse er tilgængelige med PCE-TDS 200+. De to termokobler fra flowmeteret er forbundet til frem- og tilbageløb i et rørsystem. På grundlag af temperaturforskellen og den målte strømningshastighed kan flowmeteret bestemme varmemængden. Hvis det er nødvendigt, kan flowmeteret beregne og vise omkostningerne pr. varmeenhed samtidig med målingen. På denne måde kan flowmeteret f.eks. bruges til at kontrollere varmesystemer.

LCD-farvedisplayet på ultralydsdetektoren har en størrelse på 2,8" og er derfor let at læse. Som ekstraudstyr kan flowmeteret udstyres med et ISO- eller DAkkS-kalibreringscertifikat.

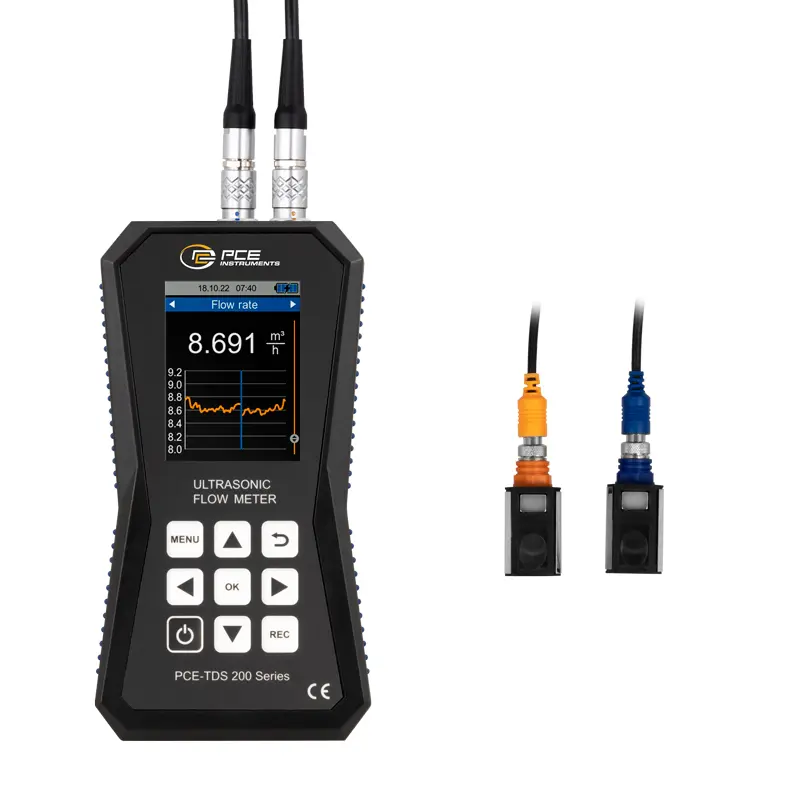

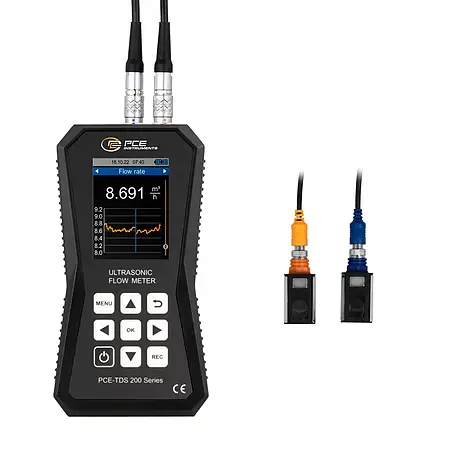

PCE-TDS 200 S SENSOR

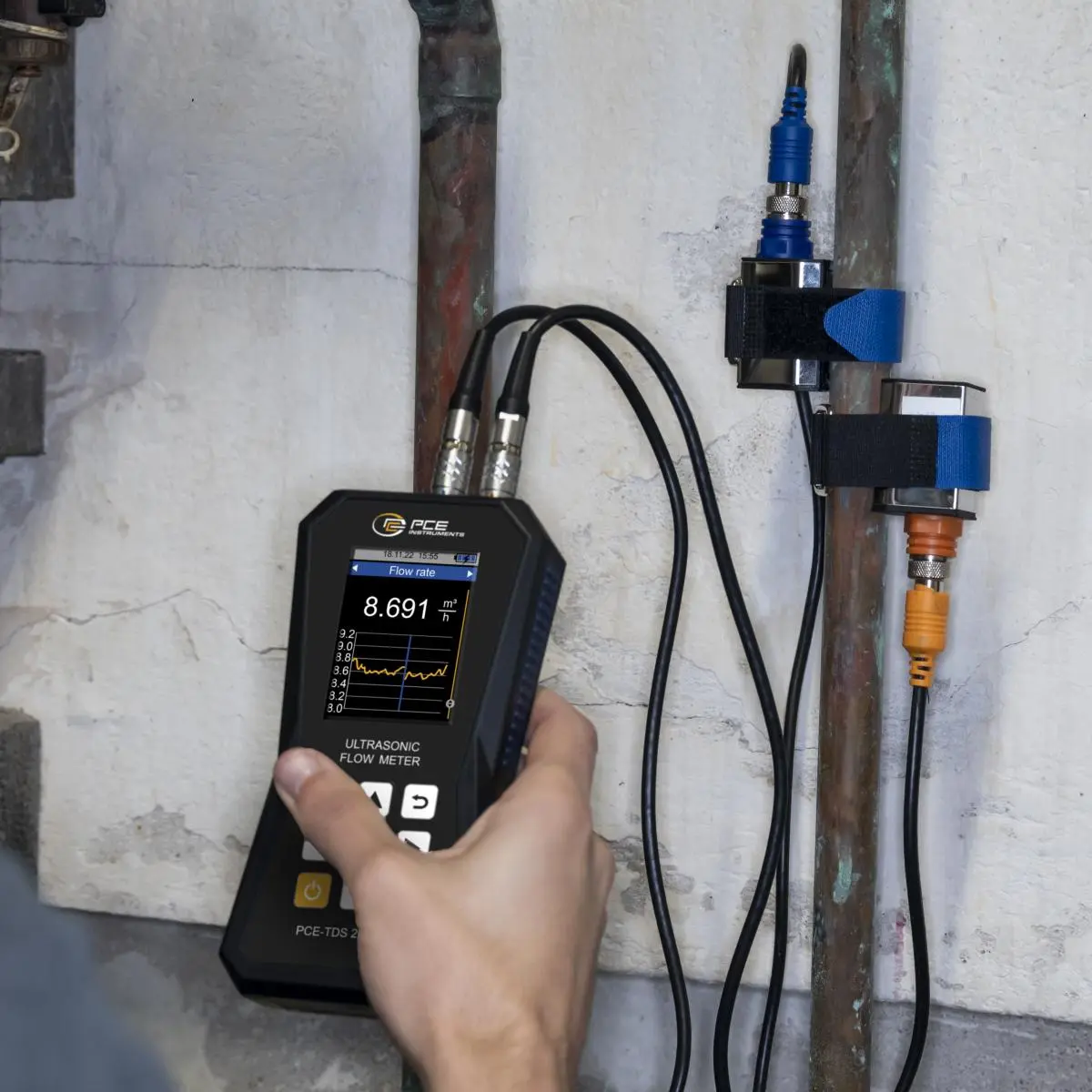

Lille sensorpar til rørdiametre DN 15 ... 100 / 20 ... 108 mm. Egnet til særligt små rør. Sensorerne har en særlig lille størrelse på 45 x 30 x 30 x 30 mm og en temperaturbestandighed på -30 ... 160 °C. Takket være magneterne på undersiden kan sensorerne monteres på jernholdige metaller. Desuden kan sensorerne til flowmeteret tilsluttes til røret ved hjælp af aftagelige kabelbindere.

Funktioner

- Måleområde ±32 m/s
- USB-C-grænseflade til dataoverførsel
- Valgfri software til analyse af de målte værdier
- Reproducerbarhed ±0,5 % af den målte værdi
- Måling af varmemængde
- Datahukommelse til 10 millioner målepunkter
- Individuelt justerbare alarmgrænser

Specifikationer

Måling af flow
Måleområde ±32 m/s
Opløsning 0,001 m/s
Nøjagtighed DN ≥50 mm: ±1,5 % f.s. for hastigheder > 0,3 m/s
  DN <50 mm: ±3,5 % f.s. for hastigheder > 0,3 m/s
Reproducerbarhed ±0,5 % af den målte værdi

PCE-TDS 200 S SENSOR Sensorpar
Rørdiameter DN 15 … 100 / 20 … 108 mm
Temperaturbestandighed -30 ... 160 °C
Mål 45 x 30 x 30 mm

Målemetode Z, V, N, W

Medium - Vand
  - Havvand
  - Olie
  - Råolie
  - Methanol
  - Ethanol
  - Diesel
  - Benzin
  - Petroleum
  - Brugerdefineret
  (manuel indtastning af lydhastigheden fra mediet)

Alle væsker med en urenhed < 5 %

Rørmateriale - Kobber CU
  - Stål FE
  - Rustfrit stål VA
  - Aluminium AL
  - Messing ME
  - Støbejern CI
  - Jern FE
  - Nikkel NI
  - Titanium TI
  - Zink ZI
  - Akryl AC
  - Polyethylen PE
  - Polypropylen PP
  - Polyvinylchlorid PVC
  - Nylon NY
  - Brugerdefineret
  (manuel indtastning af den tværgående lydhastighed
  af rørmaterialet)

Indvendig rørforing - Ingen foring
  - Brugerdefineret
  - Epoxyharpiks
  - Gummi
  - Morter
  - Polystyren PS
  - Polyethylen PE
  - Polytetrafluorethylen PTFE
  - Polyurethan PU
  - Polypropylen PP
  - Brugerdefineret
  (manuel indtastning af den langsgående lydhastighed
  af rørets indvendige foring)

Måleparametre strømningshastighed, volumenstrøm og volumen
Enheder (dimensioner) mm, in
Enheder (strømningshastighed) m/s, ft/s
Enheder (volumenstrøm) m³, l, gal, igl, mgl, cf, bal, ib, ob
Tidsangivelse sekunder, minutter, timer, dage
Enheder (volumen) m³, l, gal, igl, mgl, cf, bal, ib, ob

Yderligere specifikationer
Display 2,8" LCD-skærm
Enheder metrisk / imperial
Menusprog Tysk, engelsk, fransk, spansk, tysk, italiensk, hollandsk, portugisisk, dansk, tyrkisk, polsk, tysk, tyrkisk, polsk, russisk, kinesisk, japansk

Drifts- og opbevaringsbetingelser       Temperatur: -20 ... +65 °C
  Luftfugtighed: 10 ... 95 % r. h., ikke-kondenserende
Datalogger 32 GB hukommelseskapacitet / 10 millioner målepunkter
USB-interface (til online-måling, udlæsning af den interne hukommelse
  hukommelse og til genopladning af batteriet)
Beskyttelsesklasse IP52
Strømforsyning Internt LiPo-batteri (3,7 V, 2500 mAh)
  Ekstern: USB 5 VDC, 500 mA
Driftstid ca. 10 timer
Mål 165 x 85 x 32 mm
Vægt 255 g

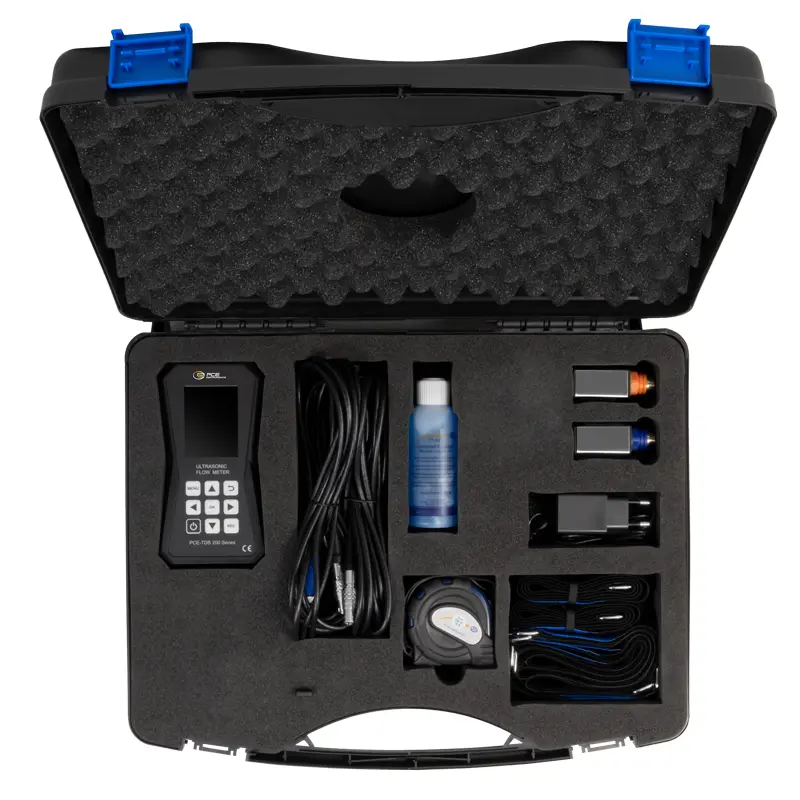

Leveringsomfang

1 x Flowmeter PCE-TDS 200 S-ICA
1 x Flowsensor PCE-TDS 200 S SENSOR (par)
2 x 5 m tilslutningskabel
2 x Aftagelige kabelbånd
1 x Strømforsyningsenhed
1 x USB-C-kabel
1 x Ultralydskontaktgel
1 x PCE-målebånd
1 x Plastetui
1 x Brugsanvisning
1 x ISO kalibreringscertifikat
