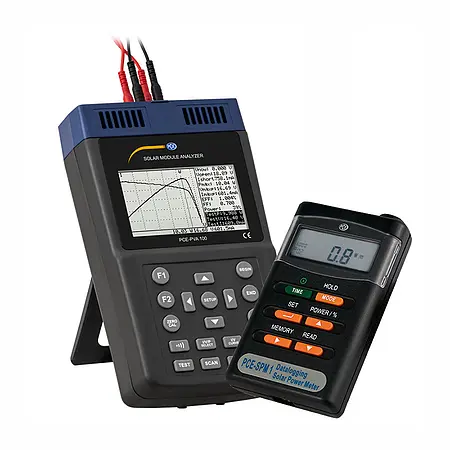

Fotovoltaiskmåler/Solcelle tester KIT PCE-PVA 100-SPM 1-KIT

Varenr.: PCE-PVA 100-SPM 1-KIT

EAN: 4250348729682

Beskrivelse

Fotovoltaisk måleenhed PCE-PVA 100 med et måleområde på 0 ... 12 A DC /
USB-interface /

Datahukommelse for 100 målte karakteristika / 4,8" LC-display /

Batteridrift til cirka 400 målinger / valgfrit med ISO-kalibreringscertifikat

Den fotovoltaiske måleenhed er et nyttigt værktøj til at undersøge solcellers egenskaber. Med et jævnspændingsområde på 0 ... 60 V og et jævnstrømsområde på 0 ... 12 A dækker det fotovoltaiske måleapparat et stort antal solcellemoduler. De fastlagte karakteristika gemmes direkte på solcellemodultesteren. Op til 100 målinger kan gemmes på solcellemålerens datahukommelse. De lagrede måleværdier kan derefter udlæses og behandles på en PC med tilhørende software. Der er også mulighed for at betjene solcellemåleren udelukkende via softwaren.

Den fotovoltaiske måleenhed har to forskellige målefunktioner til at bestemme egenskaberne for et solcellemodul. I automatisk tilstand oprettes den karakteristiske kurve med automatiske parametre fra den fotovoltaiske måleenhed. Dette giver operatøren et første indtryk af solcellemodulets tilstand. I den manuelle tilstand kan den oprindelige strømværdi og den endelige strømværdi indstilles for den fotovoltaiske måleanordning. Hvis arealet af solcellemodulet og effekten af den indkommende stråling er lagret i W/m², kan den fotovoltaiske måleenhed beregne effektiviteten og fyldningsfaktoren for cellen. En anden målefunktion af den fotovoltaiske måleanordning er etpunktsmålingen. En bestemt strøm kan styres og kontrolleres af den fotovoltaiske måleenhed.

LC-displayet på den fotovoltaiske måleenhed er 4,8". Dette gør det muligt at aflæse den karakteristiske kurve og alle målte værdier på samme tid. For bedre at analysere den karakteristiske kurve kan man nærme sig hvert enkelt målepunkt på den solcelle-måleanordning. For en anden visning af X- og Y-aksen kan du skifte mellem strøm, spænding og effekt ved at trykke på en knap på den fotovoltaiske måleenhed.

På grund af dens mange forskellige funktioner er solcellemodultesteren det ideelle måleværktøj til at undersøge effektiviteten af solcellemoduler. Solcellemodultesteren bruges derfor i solcelleanlæg og forskningsinstitutioner til videreudvikling af solcellemoduler. Som ekstraudstyr kan solcellemåleren udstyres med et ISO-kalibreringscertifikat.

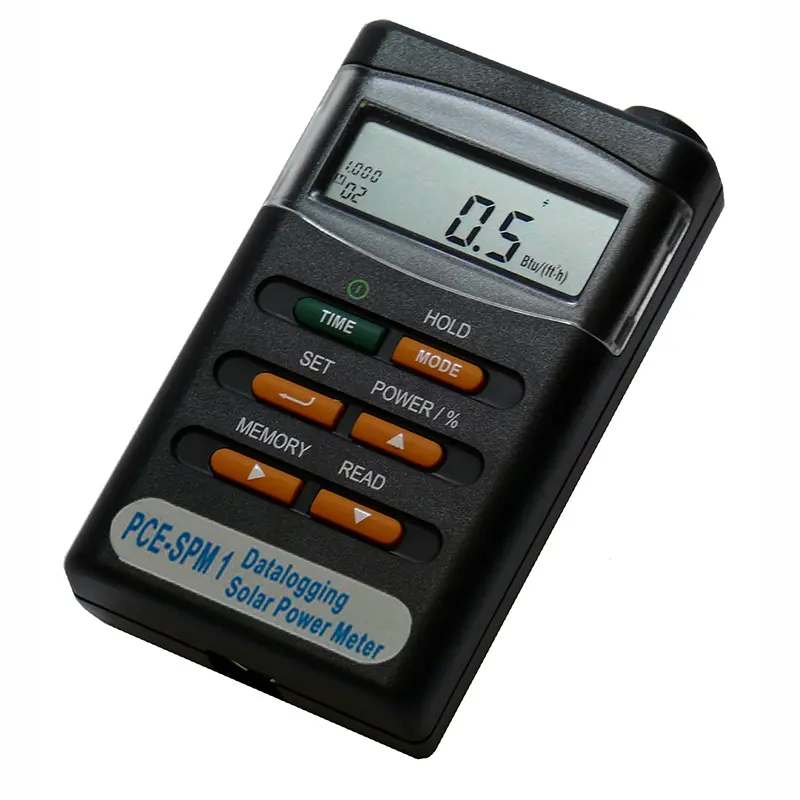

Solmåler PCE-SPM 1 med integreret sensor, bestemmer solcelleanlæggenes energiudbytte /

bruges også til at finde optimale solplaceringer til nye systemer

Solmåleren til solenergi er den optimale håndtestanordning til solenergiingeniører, arkitekter og hobbysolinstallatører. Med denne solmåler bestemmer du solenergien. Dette gør det muligt at udtale sig om sammensætningen og designet af et solcelleanlæg. Lysintensiteten måles ved hjælp af en monokrystallinsk siliciumsolcelle. Processoren integreret i solmåleren sikrer automatisk korrektion for at opretholde den grundlæggende nøjagtighed efter kalibreringen af hver enhed i solsimulatoren. Den vigtigste parameter P tot (i W/m²) kan aflæses direkte på displayet.

Dataene i den interne hukommelse (32.000 målte værdier) kan overføres til den serielle grænseflade på en pc ved hjælp af softwaren. Denne solcellemåler er også designet til udendørs brug og har et vejrbestandigt plasthus. Dens kompakte dimensioner tillader praktisk betjening med én hånd.

1. Sol - direkte måling på stedet
Solmåleren kan bruges til direkte at måle energien på en defineret position. Disse målte værdier kan blandt andet bruges til at kontrollere effektiviteten af PV-moduler eller solvarmeanlæg.

2. Simulering af temperatur, effekt, spænding og strøm af PV-moduler
Forsigtig: Kun i kombination med ;Multimeter muligt.

3. Langtidsmålinger
Solmåleren er udstyret med en intern datalogger til målinger over længere tid.

Solindstråling
Solmåleren registrerer den fulde solindstråling, altså både den direkte stråling og den diffuse solindstråling fra atmosfæren. Det meste af energien fra solens stråler, der reflekteres fra jordens overflade, er i det infrarødt synlige bånd af spektret, fordi den ultraviolette stråling absorberes af atmosfæren. Solstrålingen varierer i løbet af året, fordi vinklen på de indkommende lysstråler er større om sommeren end om vinteren, og strålerne er mere vinkelrette om sommeren.

Funktioner

Photovoltaic Analyzer PCE-PVA 100
- Datahukommelse til 100 målinger

- Måleområde 0 ... 12 A DC

- tre forskellige testfunktioner

- PC-interface til dataoverførsel

- omskiftelig grafisk visning
Solarmåler PCE-SPM 1
- muliggør måling af solen på stedet -strømudbytte / bestråling P tot
- muliggør langtidsmåling via den interne hukommelse (32.000)
- transmissions- og evalueringssoftware inkluderet (på engelsk)
- muliggør sammenlignende solmåling
- min, max og dataholdefunktion
- drevet af 4 Li-ion batterier (levetid ca. 16 dage ved kontinuerlig brug)

Specifikationer

td>

Fotovoltaisk måler	PCE-PVA 100
DC-spænding
Måleområde	0 … 10 V
Opløsning	0,001V
Nøjagtighed	±1% ±(1% af Vopen ±0,1V)
Måleområde	10 … 60 V
Opløsning	0,1V
Nøjagtighed	±1% ±(1% af Vopen ±0,1V)

Våben: Åben spændingsmåling på et solcellemodul

DC	;
Måleområde	0,01 … 10 A
Opløsning	1 mA
Nøjagtighed	±1% ±(1% af Ishort ±9 mA)
Måleområde	10 … 12 A
Opløsning	10 mA
Nøjagtighed	±1% ±(1% af Ishort ±0,09 A)

Ishort: kortslutning strøm i en solcelle

Andre specifikationer
justerbart solcelleområde	0,001 … 9999 m²
justerbar irradians	10 … 1000 W/m²
Skærm	4,8" LC-skærm
Sikring	F250 V, 12 A
Datalagring	100 målinger
Opbevaringshastighed	0 … 99 minutter
Batteritid	ca. 400 lineære mål på 60 … 0 V
	og 0 … 12 A
Strømforsyningsbatteri	11,1 V, 3400 mAh lithiumbatteri
Strømforsyningsenhed	Primær: 100 … 240 VAC 50/60 Hz
	Sekundær: 15 V DC / 3A
Forureningsgrad	2
Temperaturkoefficient	0,1 % af måleområdet /
	°C ved temperaturer <18 °C og>28 °C
Driftsforhold	-20 … 60 °C <75 % r . F. ikke-kondenserende
Dimensioner	257 x 155 x 57 mm
Vægt	1160 g

Solmåler	PCE-SPM 1
Måleområde	0 ... 2000 W/m²
Opløsning	1 W/m²
Nøjagtighed	±10 W/m² eller ±5 % (alt efter hvad der er højere)
Spektralområde	400 ... 1100 nm
Datalagring	32.000 aflæsninger
Målehastighed	justerbar
Da datatransmission	seriel RS232-grænseflade
skærm	LCD
Omgivelsestemperaturområde	0 ... +50 °C
Maks. Luftfugtighed	<80 % RF
Strømforsyning	4 x 1,5 V AAA Li-ion batteri
	(i ca. 16 dages kontinuerlig brug)
Mål	111 x 64 x 34 mm
Vægt	165 g

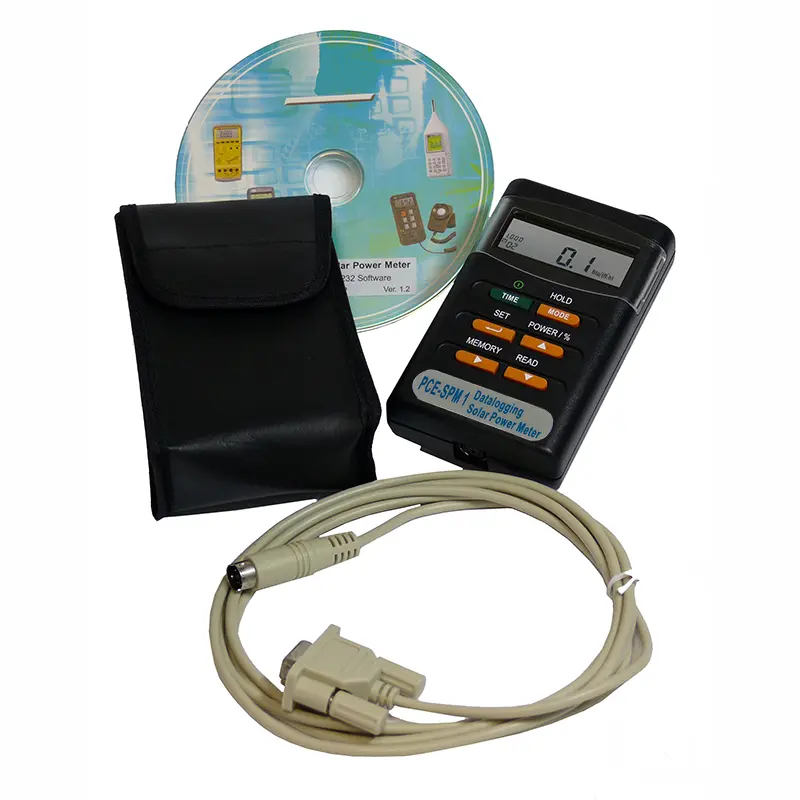

Leveringsomfang

1 x fotovoltaisk måleenhed PCE-PVA 100
1 x solar måleenhed PCE-SPM 1

1 x optisk USB kabel

1 x batteri
1 x software-cd

2 x Kelvin klemme

2 x sikkerhedsmålelinje (100 mm)

1 x strømforsyning
1 x intern sensor
1 x intern måleværdihukommelse
1 x RS -232 pc-kabel
1 x software
4 x batteri
1 x enhedscover

1 x brugervejledning
