Varenr.: PCE-SCI-U

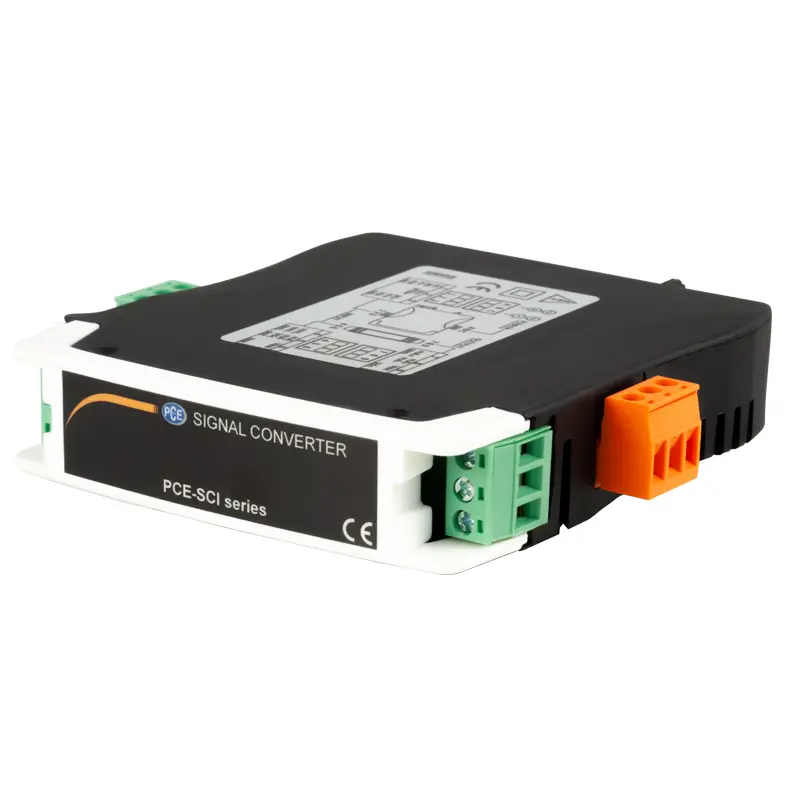

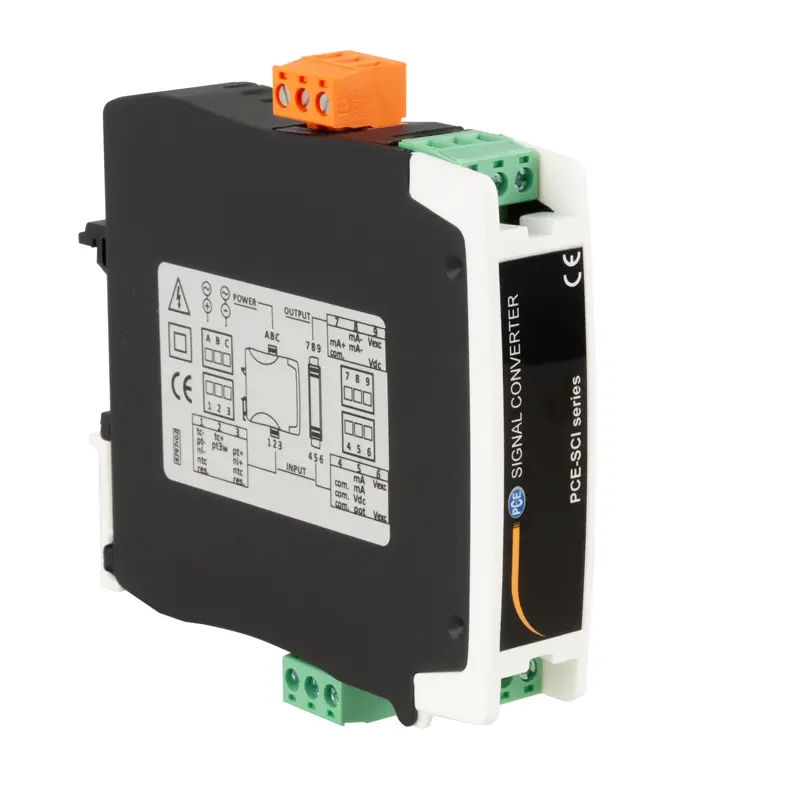

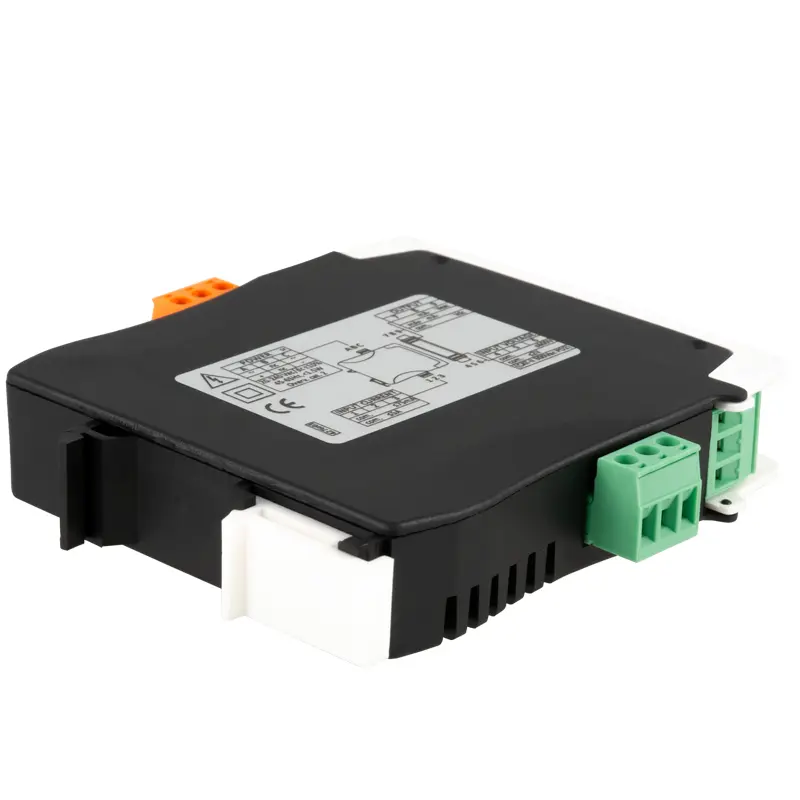

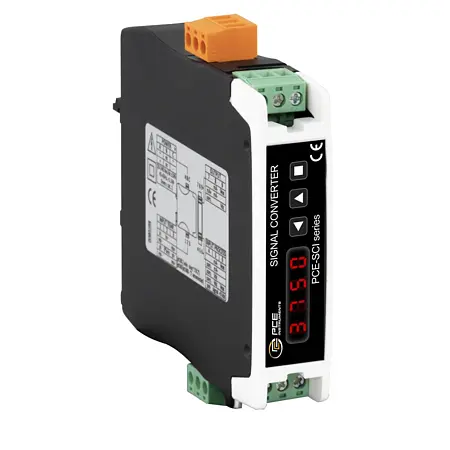

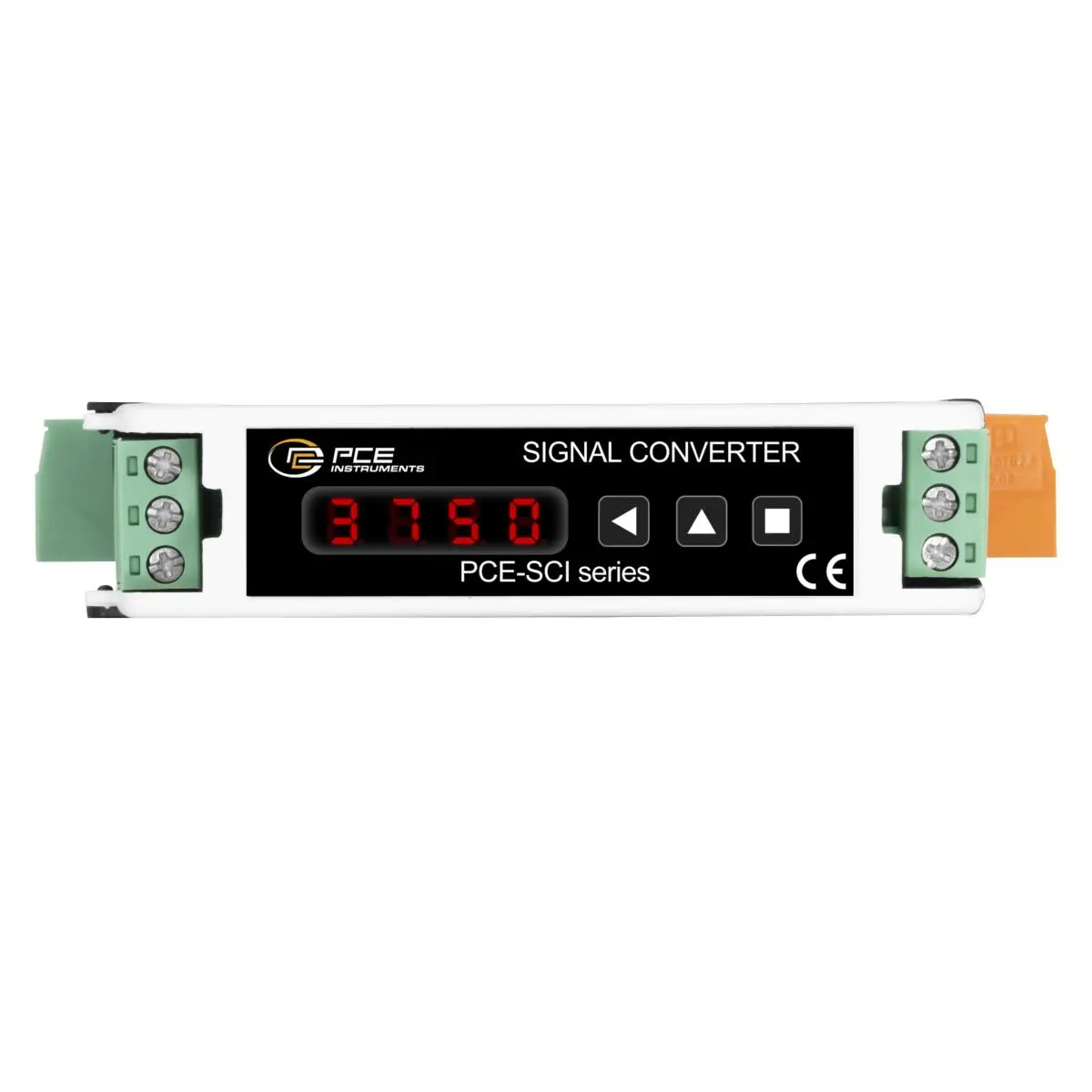

IoT-måler / IoT-sensor PCE-SCI-U

»Spørgsmål om denne vare

Leveringstid: 1 - 2 Hverdage

Beskrivelse

IoT-måleenhed med over 100 justerbare kombinationer / analoge indgangssignaler (0 ... 10 V, 4 ... 20 mA, Pt100, termoelementer) i elektrisk isolerede, analoge standardsignaler

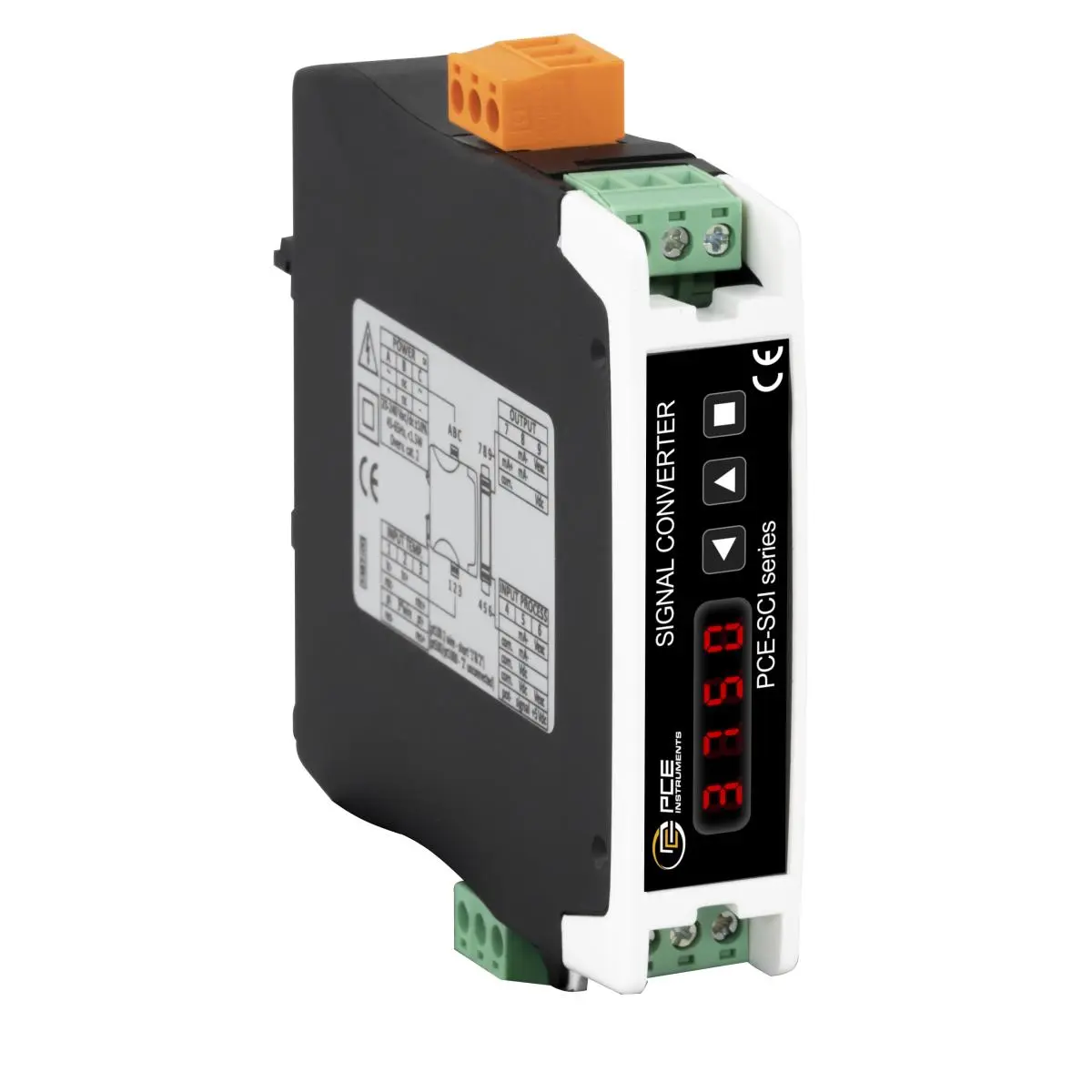

IoT-måleren konverterer et analogt indgangssignal til et tilsvarende analogt udgangssignal. Indgangs- og udgangssignalerne fra IoT-måleren er fuldstændig galvanisk isolerede. Indgangs- og udgangsområderne indstilles med to knapper. Indstillingstypen vises på et internt LED-display.

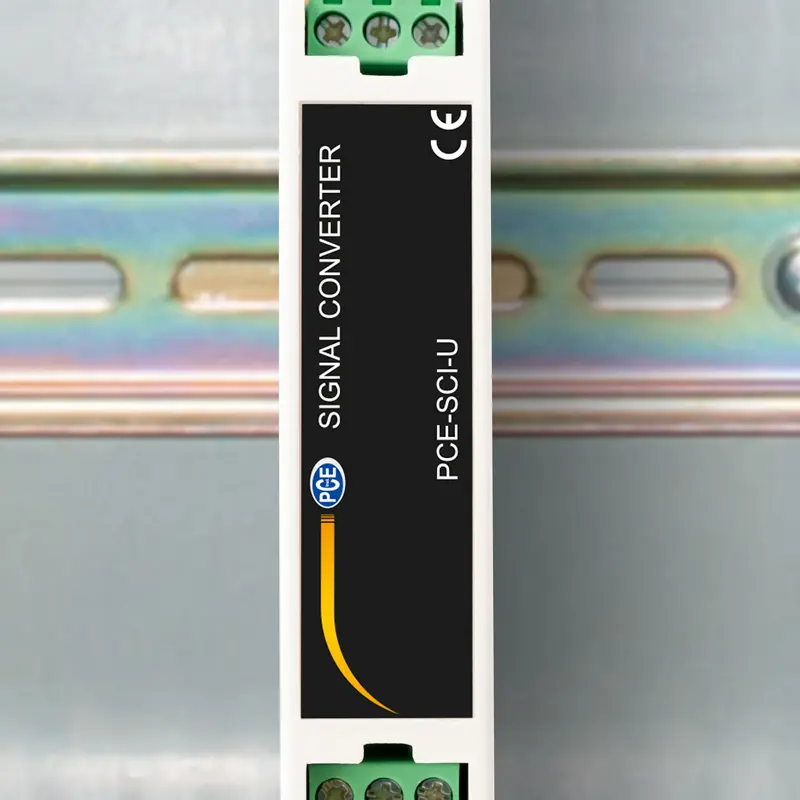

Over 100 forskellige kombinationer af input og output, samt fri skalering inden for de indstillede områder, gør denne IoT-måleenhed til en universelt anvendelig enhed og sparer dyr og tidskrævende opbevaring af forskellige typer. Da ind- og udgangsområdet også kan indstilles identisk, kan IoT-måleapparatet også bruges til galvanisk afkobling. IoT-måleapparatet klikkes ganske enkelt på en C- eller tophat-skinne. IoT-måleren kan betjenes med en spænding mellem 18 ... 265 V AC/DC.

Funktioner

- over 100 kombinationer kan forudvælges

- frit skalerbar

- i drift på mindre end 5 minutter

- konverterer analogt inputområde

- komplet galvanisk isolering

- strømforsyning 18 ... 265 V AC/DC

Specifikationer


Input	Måleområde	Nøjagtighed	Overbelastning
		;
Process Stream	4 ... 20 mA	< 0,3 % af Mb.	maks. 25 mA
Processpænding	0 ... 10 V	< 0,3 % af Mb.	maks. 25VDC

Potentiometer 0 ... 100 %	0 ... 500 Ω	< 1 % af Mb.
	0 ... 20 kΩ

Modstand	0 ... 2,5 kΩ	< 1 % af Mb.
	0 ... 5 kΩ
	0 ... 10 kΩ
	0 ... 25kΩ
	0 ... 50 kΩ
	0 ... 100kΩ

NTC(R25=10K; β=3500)	-60 ... 90 °C	<1 % f.s. Mb
NTC (44006)	-60 ... 90 °C
	0 . .. 90 °C

Termoelement type J	0 ... 150 °C	<0,5 % af Mb.
	0 ... 300 °C
	0 ... 450 °C
	0 ... 600 °C
	0 ... 800 °C
	0 ... 1000 °C
	0 ... 1200 °C

Termoelement type K	0 ... 150 °C	><0,5 % af Mb.
	0 ... 300 °C
	0 ... 450 °C
	0 ... 600 °C
	0 ... 800 °C
	0 ... 1000 °C
	0 ... 1350 °C

Type N termoelement	0 ... 150 °C	><1 % af Mb.
	0 ... 300 °C
	0 ... 450 °C
	0 ... 600 °C
	0 ... 800 °C
	0 ... 1000 °C
	0 ... 1300 °C

Type E termoelement	0 ... 150 °C	><0,5 % af Mb.
	0 ... 300 °C
	0 ... 450 °C
	0 ... 600 °C
	0 ... 900 °C

Termoelement type T	0 ... 100 °C	< 1% af Mb.
	0 ... 200 °C
	0 ... 300 °C
	0 ... 400 °C

Termoelement type R	0 ... 900 °C	<2 % af Mb.
	0 ... 1200 °C
	0 ... 1500 °C
	0 ... 1750 °C

Type S termoelement	0 ... 900 °C	<2 % af Mb.
	0 ... 1200 °C
	0 ... 1500 °C
	0 ... 1750 °C

Pt100 (2- og 3-leder)	-200 . .. 200 °C	<0,5 % f.s. Mb.
	-100 ... 100 °C
	-50 ... 50 °C

	0 ... 100 °C	<0,3 % f.s. Mb.
	0 ... 200 °C
	0 ... 300 °C
	0 ... 400 °C
	0 ... 500 °C
	0 ... 600 °C
	0 ... 700 °C

Pt500	-150 ... 150 °C	><1 % af Mb.
	0 ... 300 °C
	0 ... 630 °C

Pt1000	-150 ... 150 °C	<1 % af Mb.
	0 ... 300 °C
	0 ... 630 °C

Ni100	-60 ... 180 °C	<1 % f.s. Mb.
Ni1000	-60 ... 180 °C	<1 % af Mb.

Temperaturafvigelse	150 ppm/°C
Svartid	300 ms ( 0 ... 99 % af Mb )
Output	Aktiv : 4 ... 20 mA; maks. belastning 400 Ω
	Passiv: 4 ... 20 mA; maks. 30 V sløjfespænding
	0 ... 10 V ; maks. belastning 1 kΩ
Indstilling	Interne knapper
Skærm	Intern LED-skærm
Strømforsyning	18 ... 265 V AC/DC / 45 ... 65 Hz
Strømforbrug	< 1,5 W
Tværsnit af kabler, der kan tilsluttes	1 ... 2,5 mm²
Beskyttelseskategori	2
Isolation	2300 Veff (maks. 60 s)
Beskyttelsesgrad	IP30
Montering	35 mm DIN-skinnemontering
Driftsbetingelser	0 ... 50 °C / ikke-kondenserende
Opbevaringsforhold	-20 ...70 °C / ikke-kondenserende
Opvarmningstid	ca. 15 min
Dimensioner	106 x 108 x 22,5 mm
Vægt	ca. 150 g
