Multimeter Bluetooth PCE-ODM 12

Varenr.: PCE-ODM 12

EAN: 4250348719249

Beskrivelse

Bluetooth Multimeter PCE-ODM 12

Multimeter med OLED display / måling op til 1000 V AC/DC / inkl. Rogowski spole op til 3000 A //

MIN, MAX, relativ og spidsværdimåling / IP 67 multimeter

Dette digitale multimeter har både automatisk og manuel rækkevidde valg og en dobbelt OLED-skærm. De målte værdier vises på OLED-nummerdisplayet med op til 6000 cifre og i søjlediagrammet. De målte værdier kan let læses, og ændringer kan hurtigt vises. Det digitale multimeter har fuld indgangsbeskyttelse og svarer til beskyttelsesklasse CATIII 1000V.

Simpelt og direkte valg af de grundlæggende funktioner ved hjælp af trykknapper og autom. Områdevalg for: DCV, ACV, DCA, ACA, Ohm, Diode, Kontinuitet, Kapacitans, Frekvens og Temperaturmålingsfunktion. Det digitale multimeter måler spændinger op til 1000 V AC/DC. Strømmen kan måles direkte op til 10 A AC/DC og via Rogowski-spolen op til 3000 A AC. Huset til det digitale multimeter er IP67-beskyttet og kan derfor bruges perfekt til daglig industriel brug.

Funktioner

- OLED-skærm

- Minimum og maksimum værdi, Peak level

- holdfunktion

- relativ værdimåling

- diodetest

- kontinuitetstester

- inklusive strømsløjfe

- automatisk områdevalg

- automatisk sluk

- inkl. Rogowski-spole til 3000 A AC
- Bluetooth

Specifikationer

Målefunktion
DC-spænding	Måleområde	Opløsning	Nøjagtighed
	60 mV	0,01 mV	±(0,5 % mv + 5 Dgt)
	600 mV	0, 1 mV	±(0,5 % mv + 5 Dgt)
	6 V	0,001 V	±(0,5 % mv. + 5 Dgt)
	60V	0,01V	±(0,5 % af mv. + 5 Dgt)
	600V	0,1V	±(0,8% mv + 5 Dgt)
	1000V	1 V	±(0,8 % mv + 5 dgt)

AC-spænding	Måleområde	Opløsning	Nøjagtighed
(TRMS)	60 mV	0,01 mV	@50 ... 60 Hz:
	600 mV	0,1 mV	±(1 % mv + 5 Dgt)
	6 V	0,001 V
	60V	0,01V	@61Hz .. 1 KHz:
	600 V	0,1V	±(3 % af mv. + 5 Dgt)
	1000V	1 V

AC+DC TRMS	Måleområde	Opløsning	Nøjagtighed
Spænding	6 V	0,001 V	@50Hz ... 1 KHz:
	60 V	0,01 V	±(3% mv + 40 Dgt)
	600V	0,1V
	1000 V	1 V

DC jævnstrøm	Måleområde	Opløsning	Nøjagtighed
	600 µA	0,1 µA	±(1 % af mv. + 5 Dgt)
	6000 µA	1 µA	±(1 % mv + 5 Dgt)
	60 mA	0,01 mA	±(1 % af mv + 5 dgt)
	600 mA	0,1 mA	±(1 % af mv + 8 Dgt)
	6 A	0,001 A	±(1,5 % mv + 8 dgt)
	10 A	0,01 A	±(1,5 % af mv + 8 Dgt)

AC	Måleområde	Opløsning	Nøjagtighed
(TRMS)	600 µA	0,1 µA	±(1,2 % af mv. + 5 Dgt)
	6000 µA	1 µA	±(1,2 % mv. + 5 Dgt)
	60 mA	0, 01 mA	±(1,2% mv + 5 Dgt)
	600 mA	0,1 mA	±(1,2 % mv + 5 Dgt)
	6 A	0,001 A	±(1,5 % af Mw. + 8 Dgt)
	10 A		0.01 A	±(1,5 % af mv + 8 dgt)
4 . .. 20 mA %	-25 ... 125 %	0,01 %	± 50 cifre

AC-strøm	Måleområde	Opløsning	Nøjagtighed
via Rogowski-spolen	30 A	0,01 A	±(1,2 % vMw + 10 Dgt)
	300 A	0.1 A
	3000 A	10 A

Modstand	Måleområde	Opløsning	Nøjagtighed
	600 Ω	0,1Ω	±(1,2 % vMw + 10 Dgt)
	6 kΩ	0,001 kΩ	±(1,2 % vMw + 5 Dgt)
		60 kΩ	0,01 kΩ	±(1 ,2 % vMw + 5 Dgt )
	600 kΩ	0,1Ω	±(1,2 % vMw + 5 Dgt)
	6 MΩ	0,001 MΩ	±(1,2% mv + 5 Dgt)
	60 MΩ	0,01 MΩ	±(2,5 % vMw + 10 Dgt)

Frekvens	Måleområde	Opløsning	Nøjagtighed
	40 Hz ... 100 kHz	0,01 Hz ... 0,001 kHz	± 0,5 % af mw.

Driftscyklus	Måleområde	Opløsning	Nøjagtighed
	20 ... 80 %	0,1 %	±(1,2 % af mev. + 2 Dgt)

Kapacitet	Måleområde	Opløsning	Nøjagtighed
	999.9 nF	0.1 nF	±(1,2 % mv + 8 dgt)
	9,999 nF	0,001 µF	±(1,5 % af Mw. + 8 Dgt)
	999.9 nF	0,1 µF	±(1,5 % mv + 8 Dgt)
	99,99 nF	0,01 mF	±(2,5 % af mv + 20 Dgt)

Temperatur med	Måleområde	Opløsning	Nøjagtighed
Termoelement type K	-40 ... 600 °C	0,1 °C	±(1,5 % mv + 3 °C)
	600 ... 1000 °C	1 °C	±( 1,5 % af mv. + 3 °C)

Generelle specifikationer
Isolering		Klasse 2 dobbeltisolering
Indkapsling		IP67 plastikhus
Diodetest		1,5 mA teststrøm
			3 V DC åben kredsløbsspænding
Kontinuitetstest			Alarmtone hvis modstand <50 Ω
Skærm		6000 cifret OLED
Skærmens opdateringshastighed		3 Hz
Automatisk nedlukning		Efter 30 minutter
Indgangsimpedans		30 MΩ AC/DC V
AC-svar		TRMS
AC-båndbredde		50 ... 1000 Hz
Grænseflade		Bl uetooth BLE
Strømforsyning		Digitalt multimeter: 9 V blokbatteri
		Rogowski-spole: 2 x 1,5 V AAA-batteri
Sikringer		800mA / 1000V Hurtigt blæs (6,3 x 32 mm)
		10 A/1000 V hurtigvirkende (10 x 38 mm)
Driftsbetingelser		0 ... 40 °C / < 70 % RF
Opbevaringsforhold		-10 ...60 °C / < 80 % RF
Operationshøjde		<2000 m over havets overflade.
Mål		170 x 79 x 50 mm
Vægt		342 g
Sikkerhed		UL61010-1 v3
		CAT IV 600 V
		CAT III 1000V
Smudsgrad		2

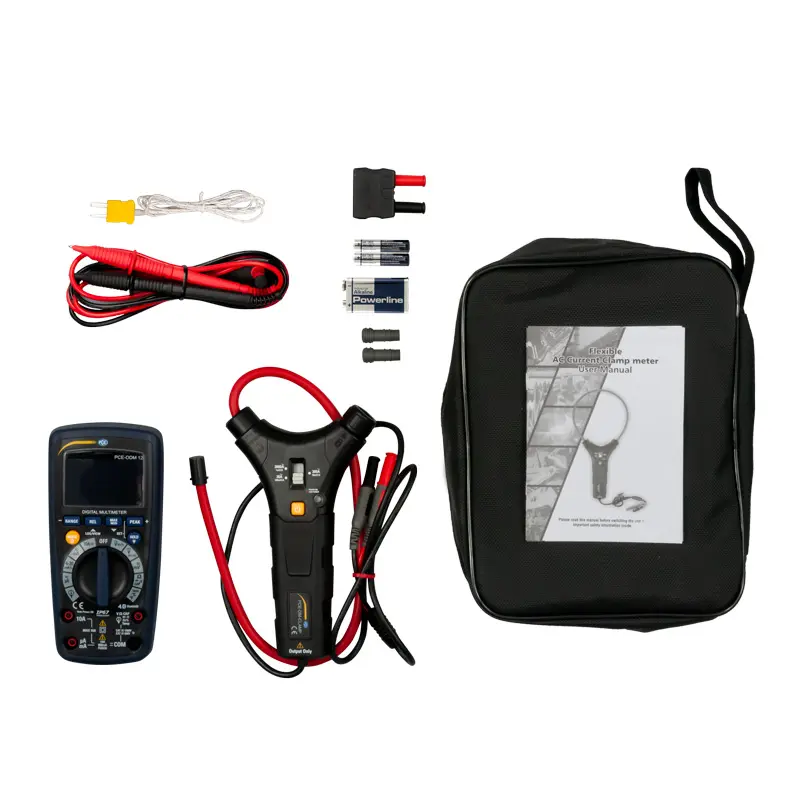

Leveringsomfang

1 x multimeter PCE-ODM 12

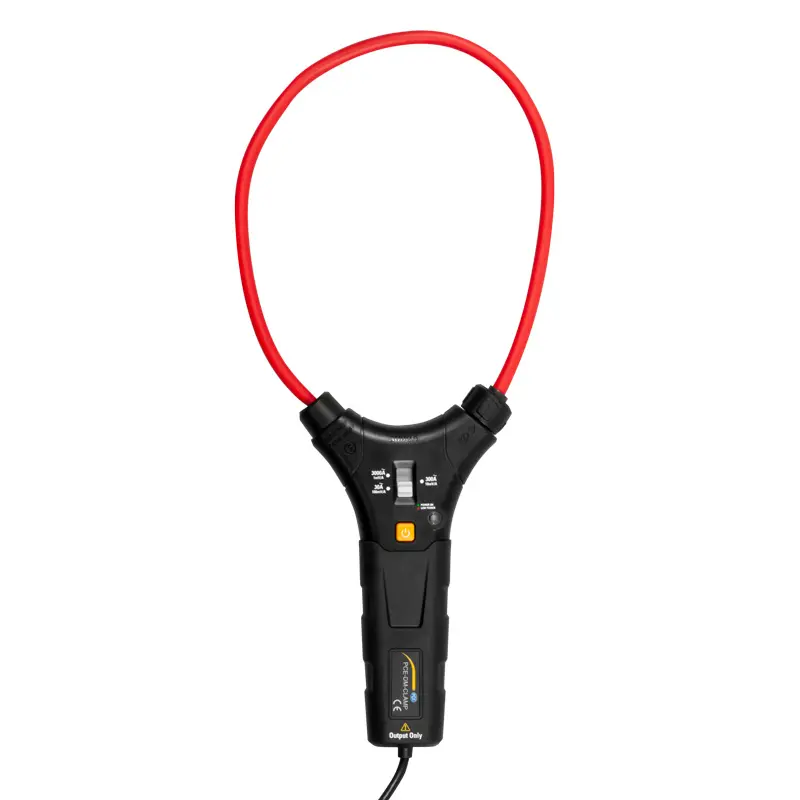

1 x Rogowski-spole PCE-DM-CLAMP

1 x sæt testledninger,

1 x termoelement type K

1 x termoelementadapter

1 x bæretaske

1 x 9 V blokbatterier

2 x 1,5 V AAA-batterier

1 x brugervejledning

Downloads

datenblatt-pce-odm-12-pce-instruments.pdf

datablad

ETIM specifikation

Reklame

digital

Analog søjlediagram

Analog søjlegraf analog/logaritmisk

Ingen

flere skærme

valg af måleområde

manuel/automatisk

Maks spændingsmåleområde AC

1000 V

Mindste opløsning AC spænding

0,01mV

Maks spændingsmåleområde DC

1000 V

Den mindste opløsning DC-spænding

0,01mV

Maks strømmåleområde AC

3000 A

Den mindste opløsning vekselstrøm

0,1 µA

Maks strømmåleområde DC

10 A

Mindste opløsning jævnstrøm

0,1 µA

Maksimalt modstandsmåleområde

60 MOhm

Milliohm-måling med 4-leder teknologi (Kelvin-tilslutning)

Ingen

Mindste opløsningsmodstand

0,1 ohm

temperaturmåling

Temperaturmåling RTD

Ingen

Temperaturmåling TC

Maks. temperaturmåleområde

1000 °C

Laveste opløsningstemperatur

0,1°C

kapacitansmåling

Maks kapacitans måleområde

99,99 µF

Mindste opløsningskapacitet

0,0001uF

frekvensmåling

Maks. frekvensmåleområde

100 kHz

Den mindste opløsningsfrekvens

0,01 Hz

Kontinuitetstest/diodetest

Ingen

Måleområde for isolationsmodstand (min)

0 MOhm

Måleområde for isolationsmodstand (maks.)

0 MOhm

Nominel testspænding 10 V

Ingen

Nominel testspænding 50 V

Ingen

Nominel testspænding 100 V

Ingen

Nominel testspænding 250 V

Ingen

Nominel testspænding 500 V

Ingen

Nominel testspænding 1000 V

Ingen

måling af kabellængde

Ingen

Linjesymmetritest for to-leder forbindelser abE

Ingen

Effekt- og energimåling

Ingen

Harmonisk Analyse/Strømkvalitet

Ingen

Med niveaumåling (dB)

Ingen

relativ værdimåling

induktansmåling

Ingen

ledningsevnemåling

kontinuitetstest

Hukommelse med øjeblikkelig værdi (datahold)

maksimal værdi hukommelse

minimum værdi opbevaring

tophukommelse

Ægte RMS-måling (TRMS)

driftscyklusmålinger

hastighedsmåling

Ingen

læsehukommelse

interface

Bluetooth-grænseflade

IR interface

Ingen

afbryder

Ingen

kategori af målekredsløb

KAT IV

Maksimal spændingsmålekredskategori

600 V

Eksplosionssikker version

Ingen

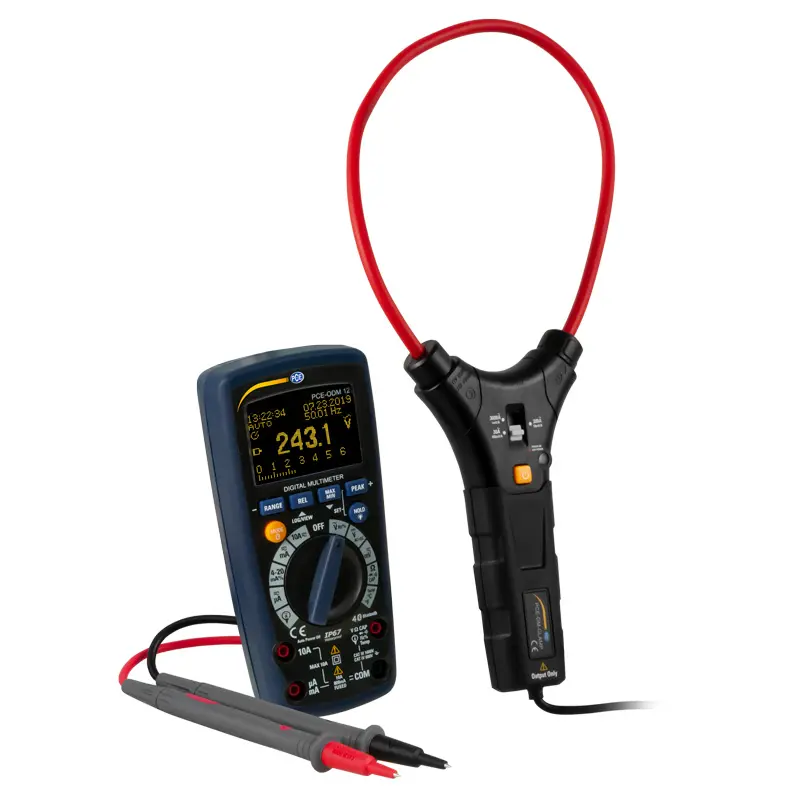

Bluetooth Multimeter PCE-ODM 12

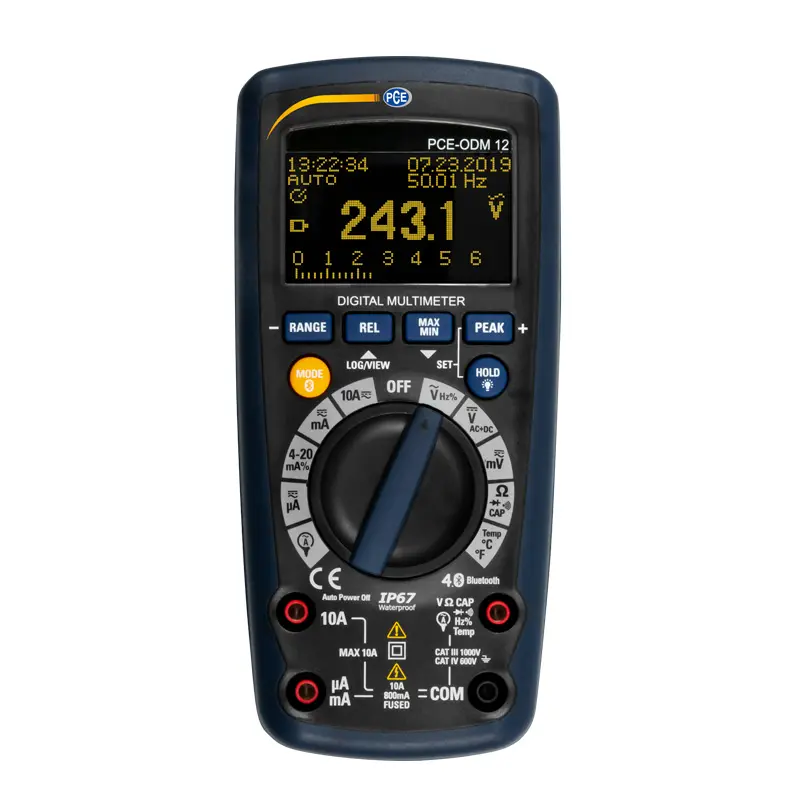

Bluetooth Multimeter PCE-ODM 12 Display

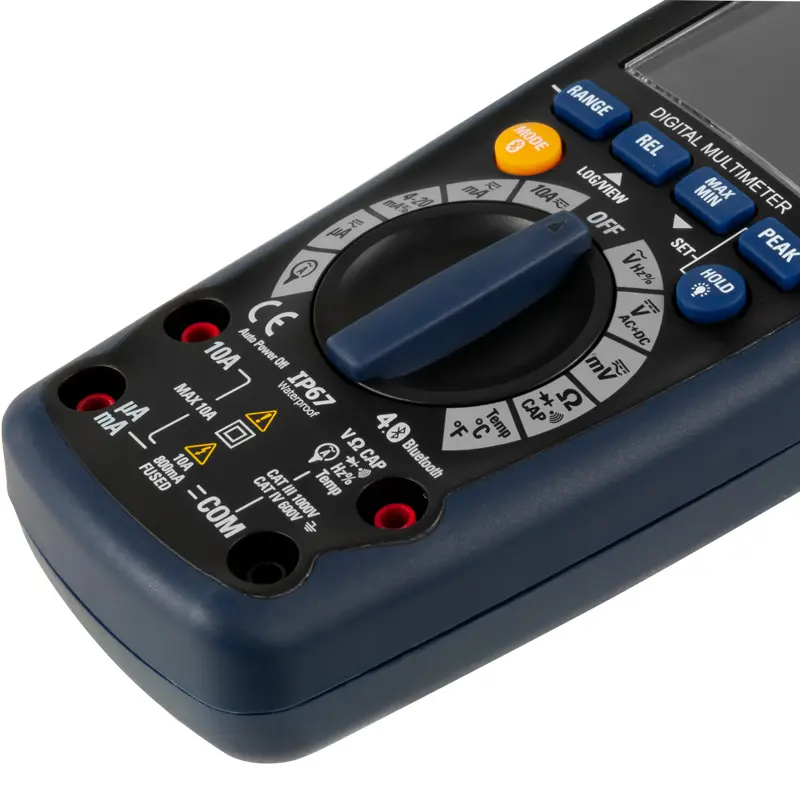

Bluetooth multimeter PCE-ODM 12 forbindelser

Bluetooth multimeter PCE-ODM 12 terminal

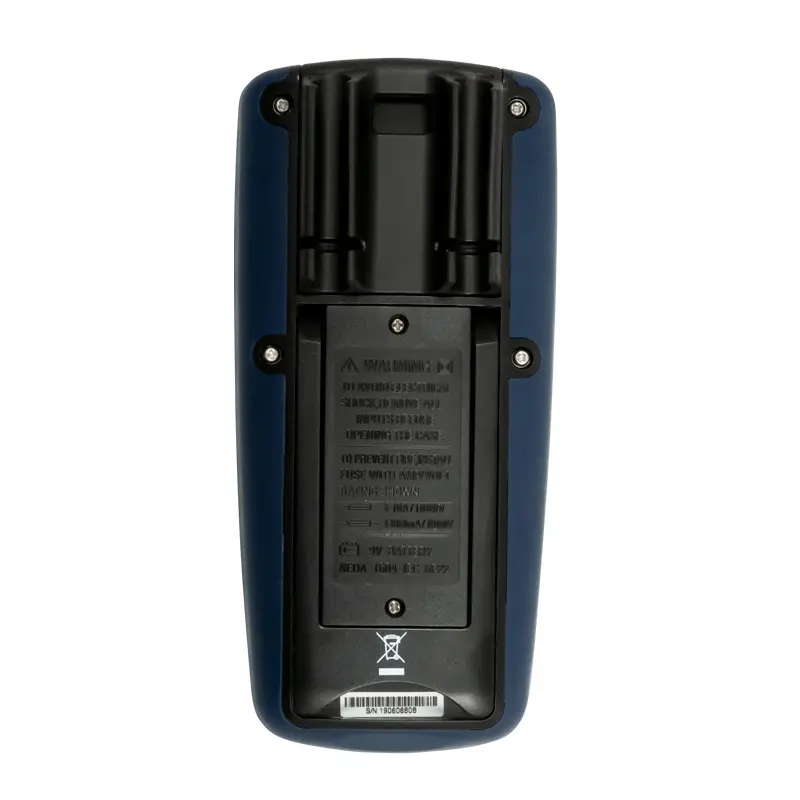

Bluetooth Multimeter PCE-ODM 12 tilbage
