Beskrivelse

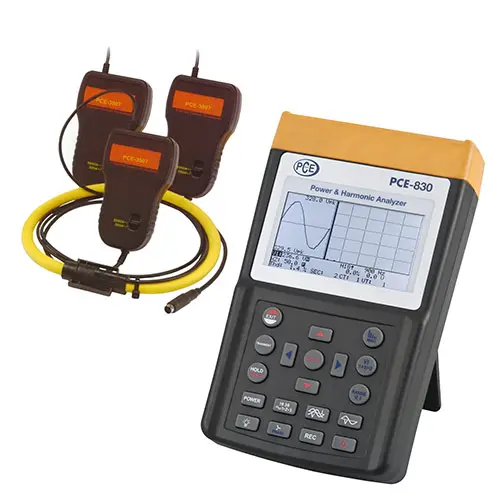

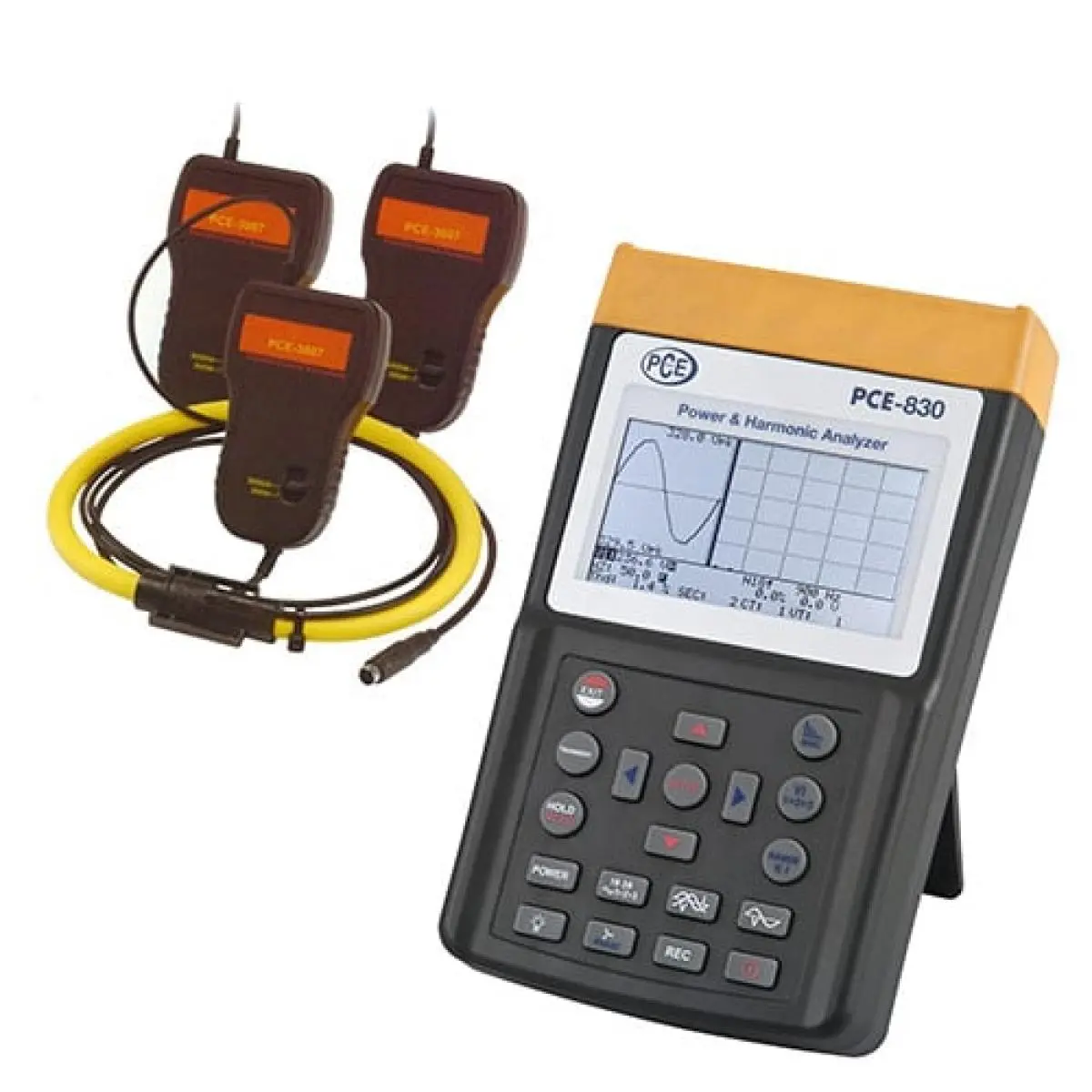

Netværksanalysator PCE-830-3

3-faset strømmåler / Energimåler og harmonisk analysator
med datahukommelse / PC-interface og software

Netværksanalysator PCE-830 bruges til en- til trefaset måling af elektriske størrelser i AC netværk. Ikke kun de målinger såsom spænding, strøm, frekvens, effekt og energi bestemmes med netværksanalysatoren. Også de værdier der kræves af EN50160, såsom harmoniske, interharmoniske og asymmetrier kan måles. Forstyrrelser i netværket såsom afbrydelser, dips, midlertidige eller transiente overspændinger (fra 16uS varighed) kan bestemmes med deres tilsvarende værdier. Det baggrundsbelyste dot matrix LCD-display med meget høj kontrast viser op til 35 parametre på samme tid. Op til 3 strømtænger kan tilpasses på samme tid.

I dataloggertilstanden, op til 17470 målte værdier (3-faset/4-leder), i det enkleste tilfælde op til 52400 målte værdier (1-faset/2-leder) ), fordelt på 85 dataposter, kan gemmes. Dette betyder, at denne netværksanalysator PCE-830 kan bruges optimalt til langtidsanalyse. De målte værdier, der er indsamlet i enheden, kan overføres til en pc og evalueres med den tilhørende analysesoftware. Leveringsomfanget inkluderer alt hvad du skal bruge til måling og evaluering (også software og datakabel). Netværksanalysatoren leveres fabrikskalibreret, men kan også kalibreres i laboratoriet og certificeres efter ISO (ved første gangs bestilling eller også ved omkalibrering f.eks. årligt).

Funktioner

- Analyse af 3-faset/4-leder, 3-faset/3-leder, 1-faset/2-leder, 1-faset/3-leder netværk
- Ægte RMS måling (V 123 og I 123 )
- Aktiv effektmåling (W, KW, MW, GW)
- Måling af tilsyneladende og reaktiv effekt (KVA, KVAR)
- Effektfaktor (PF), fasevinkel (Φ)
- Arbejds-/energimåling (WH, KWH, KVARH, PFH)
- Strømmålinger fra 0,1mA til 3000A, muliggør analyse af krav til reservestrøm, for eksempel
fra en fabrik
- Stort LCD-display med op til 35 parametre i én skærm (3P4W)
- Programmerbare CT (1 til 600) og PT (1 til 3000) forhold
- Visning af de overlejrede spændings- og strømbølgeformer
- 512 KB hukommelse med programmerbare optageintervaller (samplingtid fra 2 til 3000 sekunder, 17470 poster med 3-faset/4-leder system)
- Output af bølgeformer, effektparametre og harmonisk forvrængning
- Meget stor dot matrix LCD-skærm med skarp baggrundsbelysning
- Gennemsnitlig effekt (AD i W, KW, MW)
- Maksimal effekt (MD i W, KW, MW) med programmerbar periode
- Analyse af harmonisk forvrængning op til 99. orden
- Visning af op til 50 harmoniske i en bølgeform display
- Visning af bølgeform med spidsværdier (1024 aflæsninger/periode)
- Analyse af absolut forvrængning (%THD-F)
- Grafisk fasediagram med 3-fasede systemparametre
- Fanger op til 28 transienter (tid + cyklusser) med programmerbar tærskelværdi (%)
- 3-faset spændings- eller strømubalanceforhold (VUR)
- 3-faset spændings- eller strømubalancefaktor (d0%, d2%)
- Optisk isoleret USB-interface
- Integreret timer og kalender til dataoptagelse
- maks. lederforbrug for strømmåleklemme: PCE-6801 ca 30mm, PCE-6802 ca 55mm,
PCE-3007 ca.170mm

Specifikationer


AC Watt (50 eller 60 Hz, PF 0,5 til 1)
Måleområde	Opløsning	Nøjagtighed
5,0 ... 999,9 W	0,1 W	±1 % ±0,8 Watt
1.000 .. .9.999 kW	0,001 kW	±1 % ±8 W
10 ,00 ... 99,99 kW	0,01 kW	±1 % ±80 W
100,0 ... 999,9 kW	0,01 kW	±1 % ±0,8 kW
1000 ... 9999 kW	1kW	±1% ±8 kW

AC strøm (50 eller 60 Hz, automatisk rækkevidde, TRMS)
Måleområde	Opløsning	Nøjagtighed
0,04 A . .. 1 A	0,001 A	±0,5 % ±0,05 A
0,4 A ... 10,0 A	0,01 A	±0,5 % ±0,05 A
4 A ... 100,0 A	0,1 A	±1,0 % ±0,5 A

AC-spænding (50 eller 60 Hz, TRMS)
Måleområde	Opløsning	Nøjagtighed
20,0 ... 500,0 V	0,1 V	±0,5 % ±5 dgt
(fase til neutral)
20,0 ... 600,0 V	0,1 V	±0,5 % ±5 dgts
(fase til fase)

AC-spænding harmonisk forvrængning
Måleområde	Opløsning	Nøjagtighed
1 ... 20te	0,1 %	±1,0 %
21 ... 49te	0,1 %	4 % vM-værdi . ±2,0 %
50 ... 99te	0,1 %	6 % vM værdi. ±2,0 %

AC-strømharmoniske i %
Måleområde	Opløsning	Nøjagtighed
1 ... 20te	0,1 %	±0,2 % vM-værdi. ±1,0 %
11 ... 20te	0,1 %	±2 % vM værdi. ±1,0 %
21 ... 50. (A)	0,1 %	±5 % vM værdi. ±1,0 %
21 ... 50te (mA)	0,1 %	±10 % vM værdi. ±1,0 %
51 ... 99te	0,1 %	±35 % vM værdi. ±1,0 %

Effektfaktor (PF)
Måleområde	Opløsning	Nøjagtighed
0,00 ... 1,00	0,01	±0.04

Fasevinkel (Phi)
Måleområde	Opløsning	Nøjagtighed
-180° ... 180°	0,1 °	±1°

Total harmonisk forvrængning
Måleområde	Opløsning	Nøjagtighed
0,0 ... 20,0 %	0,1 %	±1 %
20,0 ... 100 %	0,1 %	±3 % vM værdi. ±5 %
100 ... 999,9 %	0,1 %	± 10 % vM værdi. ±10 %

Popværdimåling ved AC spænding/strøm
Måleområde	Opløsning	Nøjagtighed
50 Hz	19 us	±5 % ±30 cifre
60 Hz	16 us	±5 % ±30 cifre

Popværdimåling ved AC-spænding/strøm
Måleområde	Opløsning	Nøjagtighed
1,00 ... 99,99	0,01	±5 % ±30 cifre

Frekvensområde i automatisk tilstand
Måleområde	Opløsning	Nøjagtighed
45 ... 65 Hz	0,1 Hz	0,1 Hz

Datalagring	512 kB (ikke-flygtig hukommelse) i op til
	52420 målte værdier for 1-faset/2-leder måling
Grænseflade	USB (optisk isoleret)
Software og datakabel, begge inkluderet, egnet fra Windows2000, XP, ME
Skærm	baggrundsbelyst,
	Dot matrix LCD-skærm
Forsyning	8 x 1,5 V type AA
Mål	257 x 155 x 57 mm
Vægt	1160g
Omgivelsesforhold	maks. 85 % relativ luftfugtighed /
	-10 ... +50 °C
Beskyttelsesklasse / standardisering	IEC 61010, 600 V/CAT III

Clamp PCE-3007 (3000A)
Conductor input	170 mm diameter
Valg af rækkevidde	manuel (300A, 3000A)
Mindste bøjningsradius	35 mm
Længde af målesløjfe	610 mm
Diameter målesløjfe	14 mm
Mål	130 x 80 x 43 mm
Vægt	410g

Leveringsomfang

1 x Netværksanalysator PCE-830-3
3 x Strømtang PCE-3007 (3000A)

4 x Isoleret alligatorklemme
4 x Sikkerhedsmåleslange, hver 3m lang
8 x Batteri
1 x Strømadapter
1 x Bæretaske
1 x USB pc-kabel
1 x Software (engelsk)
1 x Brugermanual
