Varenr.: PCE-GPA 50-ICA

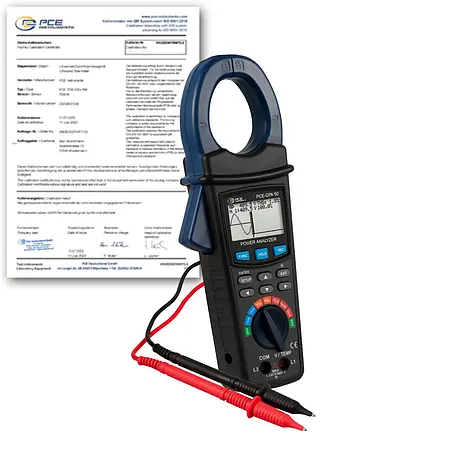

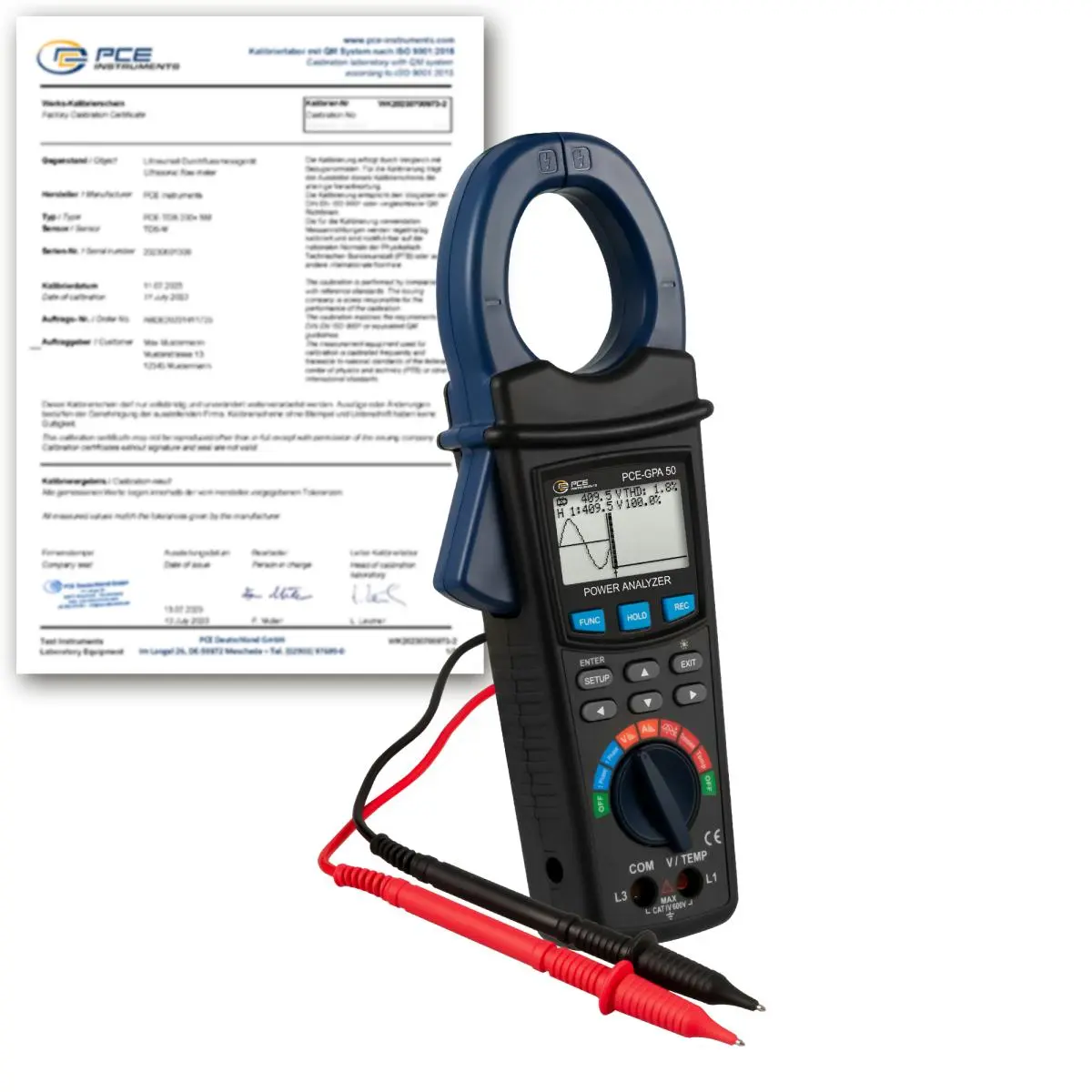

Netværksanalysator PCE-GPA 50-ICA inkl. ISO-kalibreringscertifikat

ISO-Kalibrierung
7.179,00 DKK
8.973,75 DKK
:
4250348726018
PCE-GPA 50-ICA
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
Leveringstid: 5 - 7 Hverdage

Beskrivelse

Netværksanalysator inklusive ISO-kalibreringscertifikat
Netanalyseenhed op til 2000 A / TRMS-måling / effektmåling / harmonisk analyse /
Grafisk display med belysning / datalagring / net- og batteridrift

Grid-analysatoren bruges til at måle strøm fra 1- eller 3 - at måle fasebelastninger. Denne netværksanalysator er især kendetegnet ved dens måleområde på op til 2000 A. Et andet højdepunkt er den grafiske visning af netværksanalyseenheden. Ud over de numeriske målte værdier kan bølgeformen af fasen fra netværksanalyseapparatet også vises her. Netværksanalysatoren kan også bruges til at måle spændinger. Dette gør det muligt for netværksanalyseenheden at beregne aktiv, tilsyneladende og reaktiv effekt ved hjælp af fasevinklen. Derudover kan netværksanalyseenheden måle andre netværksparametre såsom energi, effektfaktor og harmoniske.

Ud over de omfattende målefunktioner er denne netværksanalyseenhed kendetegnet ved sin dataloggerfunktion. Alle målte værdier kan gemmes af netværksanalyseenheden direkte på et micro SD-kort. Netværksanalysatoren drives med 2 1,5 V AA-batterier. Det er dog også muligt at betjene netværksanalyseenheden med en strømforsyning til langtidsmålinger.

Funktioner

- grafisk display
- datalogger på micro SD-kort
- måling til 1 og 3 faser
- temperaturmåling med termoelement
- Spændingsmåling 10 V ... 600 V AC RMS
- Strømmåling 5 ... 2000 A AC RMS
- Strømspændeåbning 50 mm
- Harmonisk forvrængning op til 50. orden

Specifikationer

Måletype

AC-spænding AC V

MåleområdeOpløsningNøjagtighed
 10 ... 600 V0,1 V±(0,5 % ... 3 cifre)
 peak-peak0,1 V±(5% .. .. 30 cifre)


AC AC A

5 ... 2000 A< ;100A: 0,01A <200A: ±(1%+ 0,5A)
  <1000 A: 0,1 A>200 A: ±(1 % + 5 A)
 peak-peak >1000 A: 1 A±(5 % + 30 cifre)

Power factor (PF) 0 ... 10,001± 0,04

fasevinkel-180 ° . . 180°0,1°± 1° x PF

Frekvens45 ... 65 Hz0,1 Hz± 0,2 Hz

Ægte, blinde &0 ... 9.999 M0,1 ... 0,001 M±(1,5% + 20 cifre)
Tilsyneladende effekt(W / VA / VAR)(W / VA / VAR)

Harmonisk AC V1 ... 20. orden0,1 V±(2 % + 5 cifre)
 21 ... 50 ordre
0,1 V±(4) % + 5 cifre)

Harmonisk AC A

1 ... 20. orden<100 A : 0,01 A±(2 % + 5 cifre)
AC <1000 A: 0,1 A
 21 ... 50 ordre >1000 A: 1 A±(4 % + 5 cifre)

Harmonisk AC V %1 . .. 20. orden0,1%±(2% + 10 cifre)
 21 ... 50 ordre0,1 %±(4 % + 20 cifre)

Absolut harmonisk0 ... 20 %0, 1 % ±(2% + 5 cifre)
Forvrængning20,1 ... 100 %0,1 %±(6% + 10 cifre)

Temperature Type K-100 ... 199,9 °C0,1 °C ±(1 % + 1 °C)
Thermoe element200 ... 1300 °C1 °C±(1 % + 2 °C)

SkærmGrafisk LCD
AC V-indgangsimpedans10 MOhm
Frekvensområde40 Hz ... 1 kHz
Nuværende klemme
Kalibreret frekvens45 ... 65 Hz
Nuværende klemme
OverbelastningsbeskyttelseAC V: 720 V RMS
  AC A: 2100 A
DatalagringMicro SD-kort
Opdateringshastighed1 anden
Skærm
Opbevaringshastighed2 ... 7200s
Datalagring
LagringsformatXLS
GrænsefladeSerie grænseflade til Live -Display på pc
 (SOFT-LUT -USB er påkrævet )
Strømforsyning2 x 1,5 V AA-batteri
 9 V / 800 mA strømforsyning
Strømforbrug60 mA DC
Klem åbning50 mm
Driftsforhold0 ... 50 °C / maks. 80 %rh
vægtca. 595 g
Mål280 x 106 x 47 mm


Leveringsomfang

1 x netværksanalyseenhed PCE-GPA 50-ICA
1 x sæt måleledninger
2 x alligatorklemmer
1 x Micro SD-hukommelseskort
1 x strømforsyning 9 V / 800 mA
2 x 1,5 V AA-batteri
1 x bæretaske
1 x brugervejledning
1 x ISO-kalibreringscertifikat
