Netværksanalysator PCE-GPA 62

Varenr.: PCE-GPA 62
EAN: 4250348708014
7.119,00 DKK
8.898,75 DKK
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
:
4250348708014
PCE-GPA 62
Leveringstid: 1 - 2 Hverdage

Beskrivelse

Netværksanalysator PCE-GPA 62-ICA inkl. ISO-kalibreringscertifikat

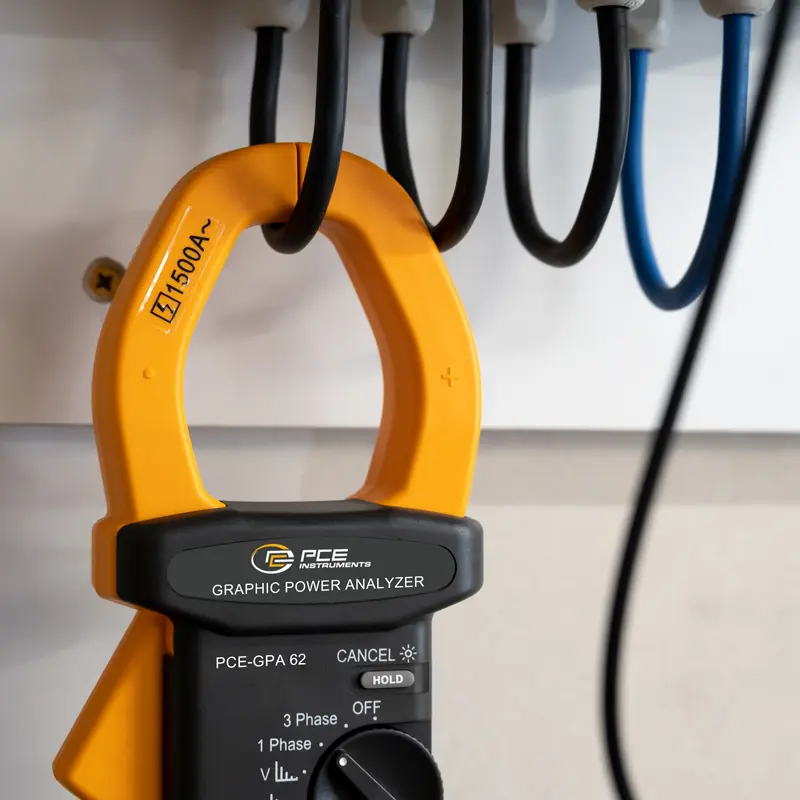

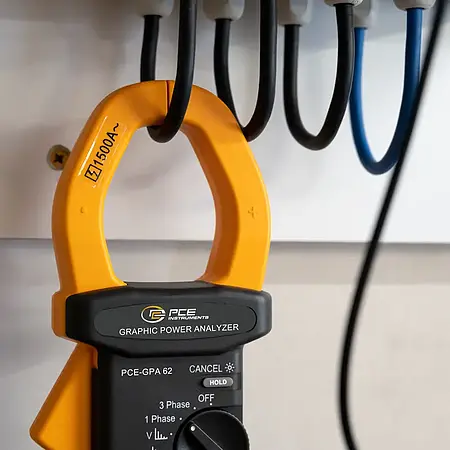

Netværksanalysator / strømklemme og energimåler (realtid)
med datalogger / grafisk skærm / pc-grænseflade / Software

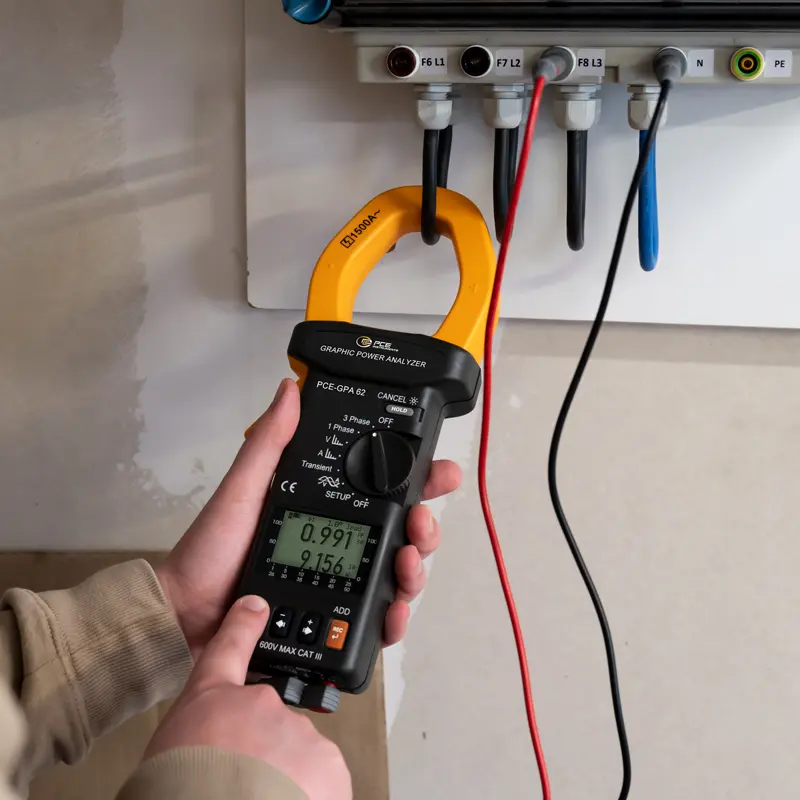

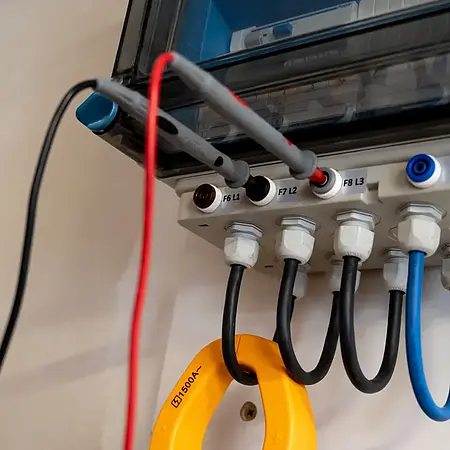

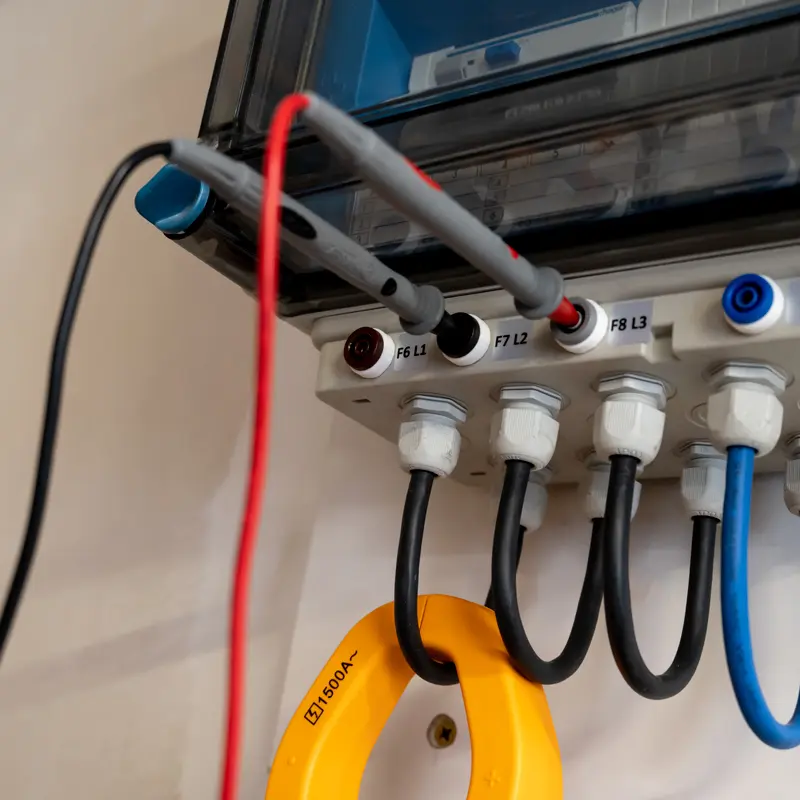

Det en - trefasede - netværk analysator (Graphic Power Quality Analyzer) PCE-GPA 62 bruges til en- eller trefaset måling af aktiv, reaktiv og tilsyneladende effekt, effektfaktor, fasevinkel, energi, spænding og strøm samt deres toppe og harmoniske op til 50. harmonisk. Det integrerede grafiske display sikrer, at værdierne på netværksanalysatoren er optimalt illustreret. Måledataene kan logges, gemmes og senere overføres til pc'en og derefter analyseres.



PCE-GPA 62 er en praktisk professionel enhed, som kan bruges til mange parametre. bestemmes uden komplekse måleopstillinger kunne. Displayets baggrundsbelysning kan tændes, så de målte værdier kan aflæses nøjagtigt, selvom lysforholdene ikke er ideelle. Denne netværksanalysator leveres fabrikskalibreret, men kan valgfrit også kalibreres i laboratoriet og certificeres iht. ISO (til første ordre eller til en rekalibrering, f.eks. årligt).


Funktioner

- Realtidsovervågning, registrering og - spændings-/strømmåling (sand RMS)
- måler effektfaktor og fasevinkel, frekvens, energi, reel effekt, tilsyneladende effekt og
reaktiv effekt (1. fase eller 3-fasede symmetriske netværk)
- maks. lederdiameter 55 mm grafisk display
- automatisk slukning efter 15 minutter (kan slås fra)
- ISO-kalibrering også tilgængelig

Specifikationer

td> td> td>
Spændingsmåling 4.0 ... 600.0 V True RMS
Nøjagtighed ±0,5 % f.s. mål. ±5 dgts
Opløsning 0,1V

Spændingstoppe (> 10 V) 50 Hz - 60 Hz
Nøjagtighed ±5 % ±50 dgts

Aktuel måling 4,0 ... 1500,0 En sand RMS-værdi
Nøjagtighed ±1 % f.s. mål. ±5 dgts
Opløsning 0,01 A

Strømspidser (> 20 A) 50 Hz - 60 Hz
Nøjagtighed ±5 % ±50 dgts

Reel effekt P 10 W ... 9999 kW i 5 måleområder
Nøjagtighed ±1 % f.s. mål. +20 dgts (>20 V og>20 A)
±2 % af fs. mål. +40 dgts (<20 V og <20 A)
Opløsning 0,1 W ... 1 kW afhængigt af måleområdet

Tilsyneladende magt S 10 VA ... 9999 kVA i 5 måleområder
Nøjagtighed ±1 % af mål. +20 dgts (>20 V og>20 A)
±2 % af fs. mål. +40 dgts (<20 V og <20 A)
Opløsning 0,1 VA ... 1 kVA afhængig af måleområdet

Reaktiv effekt Q 10 VAR ... 9999 kVAr i 5 måleområder
Nøjagtighed ±1 % af mål. +20 dgts (>20 V og>20 A)
±2 % af fs. mål. +40 dgts (<20 V og <20 A)
Opløsning 0,1 VAR ... 1 kVAr afhængig af måleområdet

Effektfaktor PF 0.000 ... 1.000
Nøjagtighed ±0,04 (>20 V og>20 A),
±0,1 (<20 V og <20 A)
Opløsning 0,001

Fasevinkel -180 ° .... +180 °
Nøjagtighed±1°
Opløsning 0,1
fasevinkel 0 ° .... +360°
Nøjagtighed ±1°
Opløsning 0.1

Frekvensmåling (U > 50V) 46 ... 65 Hz
Nøjagtighed ±0,3 Hz
Opløsning 0,1 Hz

Effektivt arbejde 0 ... 999.999 kWh
Nøjagtighed ±1 % F.S. Metrisk
Opløsning +20 dgts

Tilsyneladende arbejde 0 ... 999.999 kVAh
Nøjagtighed ±1 % f.s. Metrisk
Opløsning +20 dgts

Reaktivt arbejde 0 ... 999.999 kVarh
Nøjagtighed ±1 % f.s. Metrisk
Opløsning +20 dgts

Spændingsharmoniske (relative) 1 - 20.T
Nøjagtighed ±2 %
Opløsning 0,1 %
50 - 60 Hz > 80VAC 21 - 50tH
Nøjagtighed
±4 % f.s. mål. ±2 %
Opløsning 0,1 %

Spændingsharmoniske (absolut) 1 - 20.H
Nøjagtighed ±2 % ±0,5 V
Opløsning 0,1 V
50 - 60 Hz > 80VAC 21 - 50tH
Nøjagtighed
±4 % f.s. mål. ±0,5V
Opløsning 0,1V

Harmoniske bølger i strømmen (relativ) 1 - 20.H
Nøjagtighed ±2 %
Opløsning 0,1 %
50 - 60 Hz > 20 A 21 - 50. H
Nøjagtighed ±4 % af mål. ±2 %
Opløsning 0,1 %

Harmoniske bølger i strøm (absolut) 1 - 20.H
Nøjagtighed ±2 % f.s. mål. ±0,4 A
Opløsning 0,1 A
50 - 60Hz > 20 A 21 - 50. H
Nøjagtighed ±4 % af mål. ±0,4 A
Opløsning 0,1 A

Total harmonisk forvrængning
(THD-F)
0,0 - 20 %
Nøjagtighed 2 %
Opløsning 0,1 %
50 - 60 Hz > 80V og > 20A 20.1 - 100 %
Nøjagtighed ±6 % f.s. mål. ±1 %
Opløsning 0,1 %
50 - 60Hz > 80V og > 20A 100,1 - 999,9 %
Nøjagtighed ±10 % af mål. ±1 %
Opløsning 0,1 %

Aktuel klemåbning maks. 55 mm
Rangevalg automatisk
Overrange Display "OL" = Overbelastning
Datastore 50.000 poster
Grænseflade USB
Software egnet til Windows2000, ME, XP ...
Skærm Grafisk display, 128 x 64 LCD med belysning
Forsyning 2x 1,5 V type AA
Strømforbrug ca. 10 mA
Dimensioner 271 x 112 x 46 mm
Vægt 650 g inklusive batterier
Omgivelsesforhold maks. 85 % relativ luftfugtighed / -10 °C...+50 °C
Beskyttelsesklasse / standardisering CAT III 600 V / EN 61010-2-032


Leveringsomfang

1 x netværksanalyseenhed PCE-GPA 62
2 x isolerede afhentningsknapper, hver med et 2 m kabel
2 x batteri
1 x bæretaske
1 x USB-PC-kabel
1 x software (engelsk, tysk beskrevet og illustreret)
1 x betjeningsvejledning
