Det fuldt ud automatisk proces refraktometer iPR B³ måler kontinuerligt brydningsindekset og dermed koncentrationen af faste stoffer i opløsning eller blandingsforholdet mellem binære eller kvasi-binære væskeblandinger. Målingen er uafhængig af procesluften, turbiditeten, farven på procesopløsningen og LED'ens lysstyrke. Den er fri for signaldrift, hvilket sikrer den højeste præcision og bedre processtyring. Den inline-realtidsmåling finder sted med intervaller › 1 s.

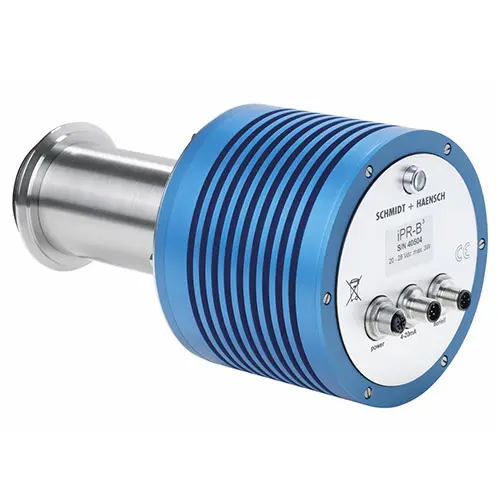

iPR B³ erstatter den velkendte iPR Basic² model. Den selvstændige processensor med integreret elektronik rangerer i rækken af SCHMIDT + HAENSCH procesrefraktometre mellem den kompakte iPR C²-model og den komplette iPR FR²-model. Den nye sensor med et måleområde på op til 90% Brix (1,52 brydningsindeks) er velegnet til næsten alle applikationer inden for fødevareproduktion og medicinalindustrien, men også til mange processer inden for maskin- og køretøjskonstruktion samt kemikalier. Sensorens elegante hus i rustfrit stål er delvist udstyret med en luftkølekappe i blå anodiseret aluminium. Denne kølekappe beskytter de elektroniske komponenter mod overophedning ved procestemperaturer på op til 80 °C. Selvfølgelig er CIP-rengøring ved de foreskrevne temperaturer mulig, når sensoren er slukket.

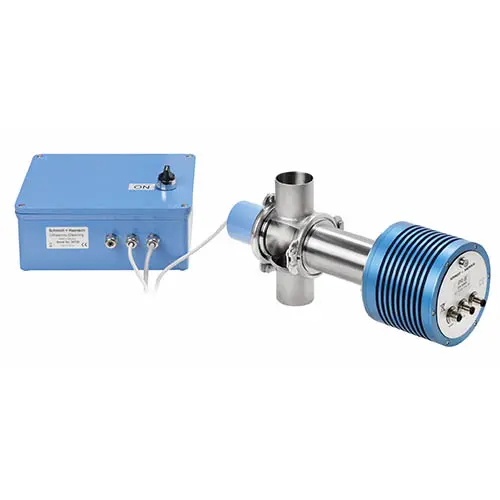

Det specielle design og det elektroniske udstyr gør det meget fleksibelt og nemt at bruge. Enheden er programmeret ved hjælp af WINDOWS-baseret software. Via to digitale endestopkontakter (op til 1A) er det muligt direkte at styre ventiler og magnetventiler til prismerengøring.

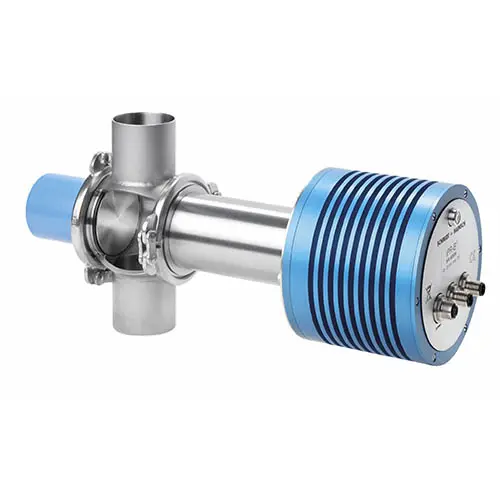

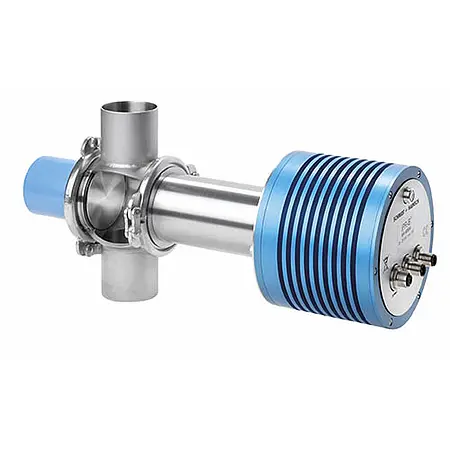

iPR B³ refraktometeret kan bruges i rørledninger, blandetanke, reaktionsbeholdere og lagertanke kan installeres ved hjælp af en bred vifte af indsvejsningsflanger. Den foretrukne procesforbindelse er VariVent. Fordelen ved denne procesforbindelse i rørledninger er, at der afhængigt af processen til enhver tid kan eftermonteres en renseenhed til måleprismet.
Udover velkendte standardenheder som Brix, Oechsle, ethylenglycol, natriumchlorid, urinstof osv., SCHMIDT + HAENSCH tilbyder også skabelsen af skræddersyede enheder.
Teknisk specifikation | |
Måleområde | 1 , 32000 – 1,52000 nD 0 – 90 Brix |
Opløsning | 0,00001 nD 0,01 Brix |
Nøjagtighed | ±0,00014 nD ±0,1 Brix (ved 20 °C) |
Temperatur | |
Omgivelsestemperatur | 0 °C til 45 °C |
Procestemperatur (maks.) | +90 °C |
Procestemperatur (min.) | -10 °C |
Procestryk ( max) | 1 MPa (145 psi, 10 bar) |
Yderligere oplysninger | |
Prisme | Sapphire |
Proceskontaktmateriale | Safir, rustfrit stål, valgfrit: PTFE |
Beskyttelsesklasse | IP 69 K testet af TÜV Rheinland |
Lyskilde/bølgelængde | 589 nm LED |
Interfaces, switches | 2 galvanisk isolerede 4-20 mA udgange 2 switching outputs (grænse w rt switch, 1 ampere) serielt interface, enten RS 232, 422 eller USB |
Strømforsyning | 24 V DC |
Mål | 241 mm x 136 mm (længde x diameter) |
Vægt | 3790 g |
Leveringsomfang | |
1 x iPR B³ procesrefraktometer, 1 x betjeningsvejledning |
