Parametre | Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc, Rmax, Ry(JIS), |
| Rz(JIS), RP(ASME), Rpm(ASME), Rv(ASME), |
| R3z, R3zmax, Rz1max, Rmr(c), Rdc, Rmr |
| |
Måleområde | Ra, Rq, Rc: 0,005 ... 16 µm |
| Rsm: 5 ... 1000 µm |
| Rsk: -1 ... 1 |
| Rz, Rt, Rp, Rv, Rmax, Ry(JIS), Rz(JIS),RP(ASME), |
| Rpm(ASME), Rv(ASME), R3z, R3zmax, Rz1max, |
| Rdc: 0,02 . .. 200 µm Rmr(c), Rmr: 0 ... 100% |
|

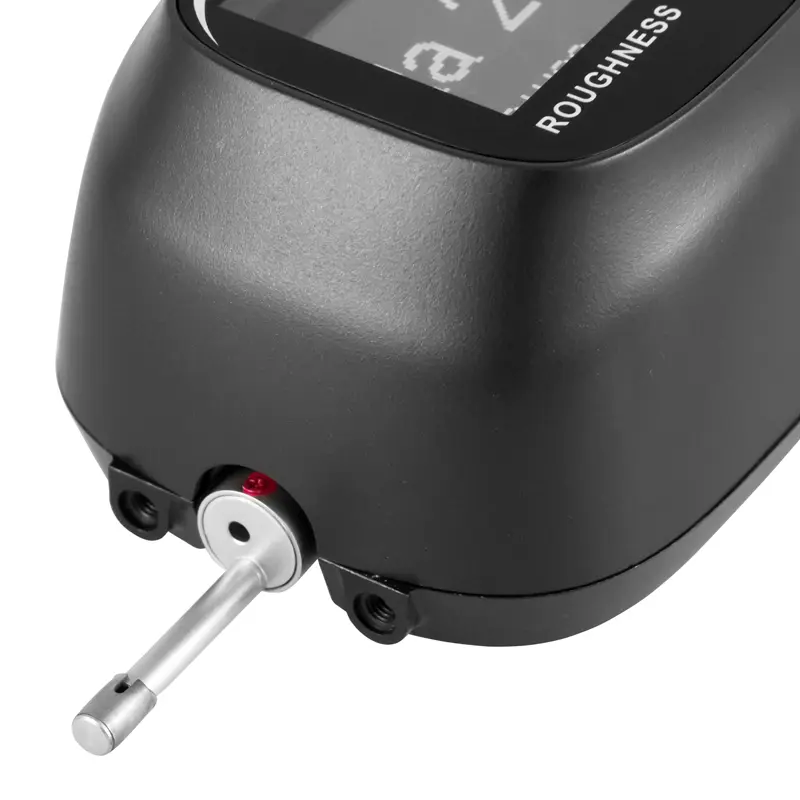

Radius stylus spids | 5 µm |
Material stylus spids | Diamant, 90 ° vinklet |
Maks. anbefalet kraft | 4 mN (0,4 gf) |
til statisk måling | |
Måleprincip | induktiv |
Radius langsgående styrestang | 45 mm |
Standarder | ANSIB46.1/ASMEB46.1 (DIN EN ISO 4287) |
Maksimal køreafstand | 15 mm |
afskæringsbølgelængde (afskæring) | 0,25 mm / 0,8 mm / 2,5 mm |
Scanningshastighed | 0,135 mm/s ved grænsebølgelængde: 0,25 mm |
| 0, 5 mm/s ved cut-off bølgelængde: 0,8 mm |
| 1 mm/s ved cut-off bølgelængde: 2,5 mm |
| Omvendt hastighed: 1 mm/s |
Hukommelse | 20 målekurver med alle parametre |
Målenøjagtighed | <±10 % |
Gentagelighed | <6% |

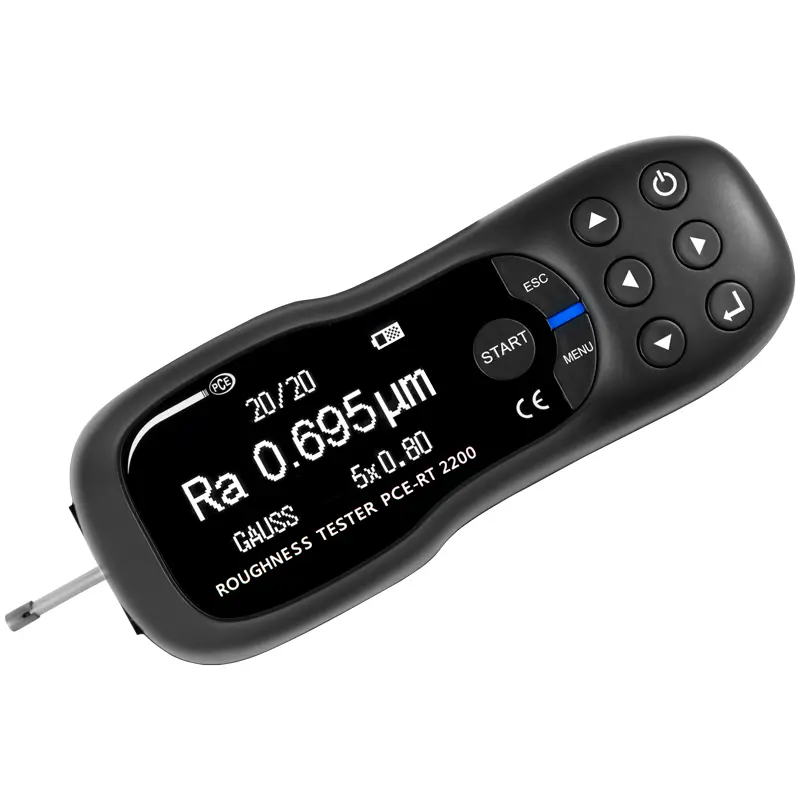

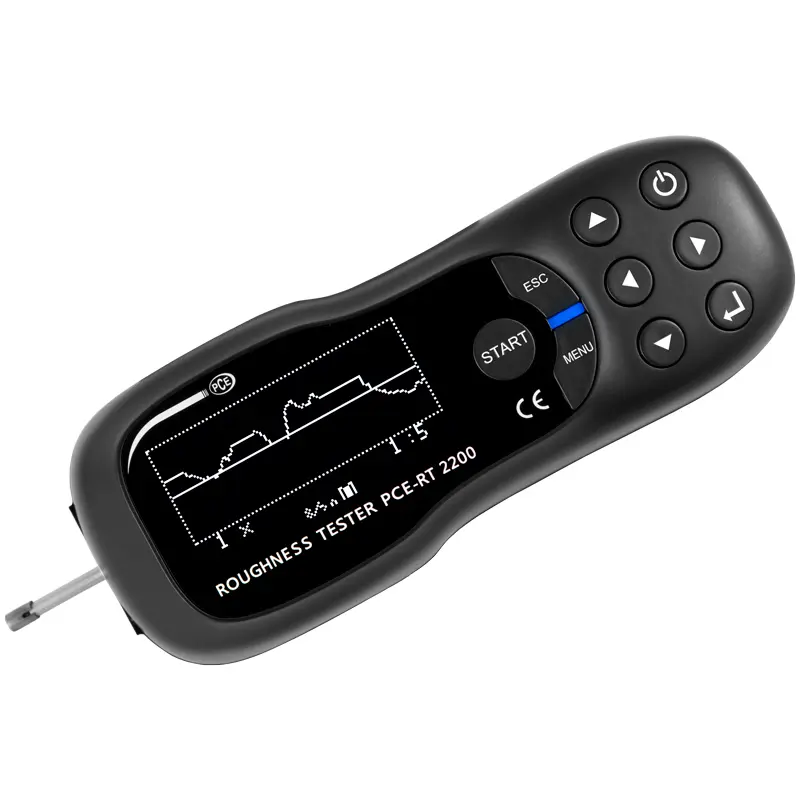

Skærm | OLED |
Enheder | μm / μinch (kan skiftes) | |

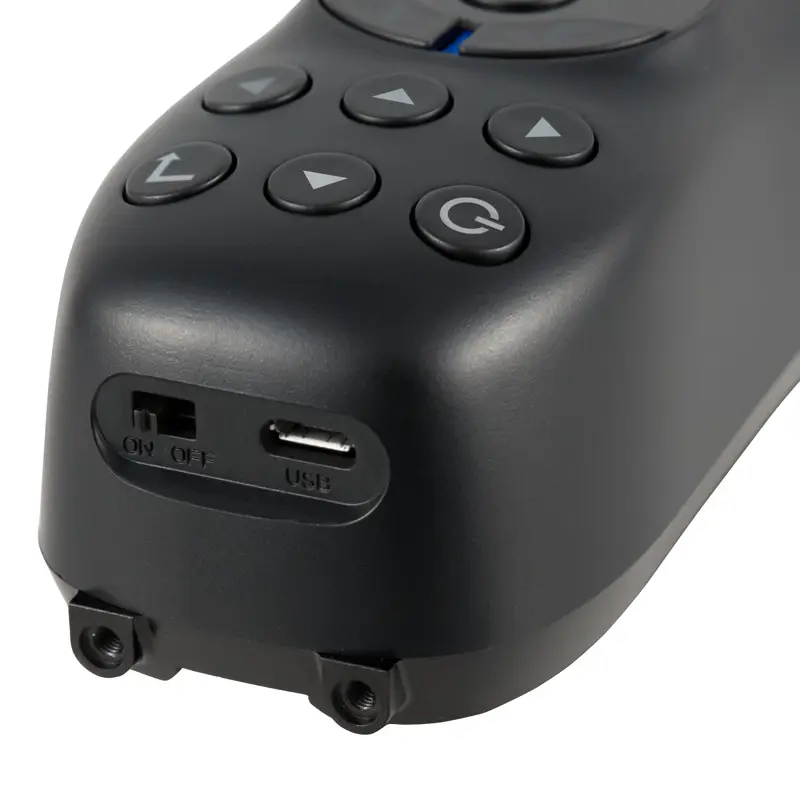

Interface | Micro USB |
Strømforsyning | genopladeligt Li-ion batteri |
|
