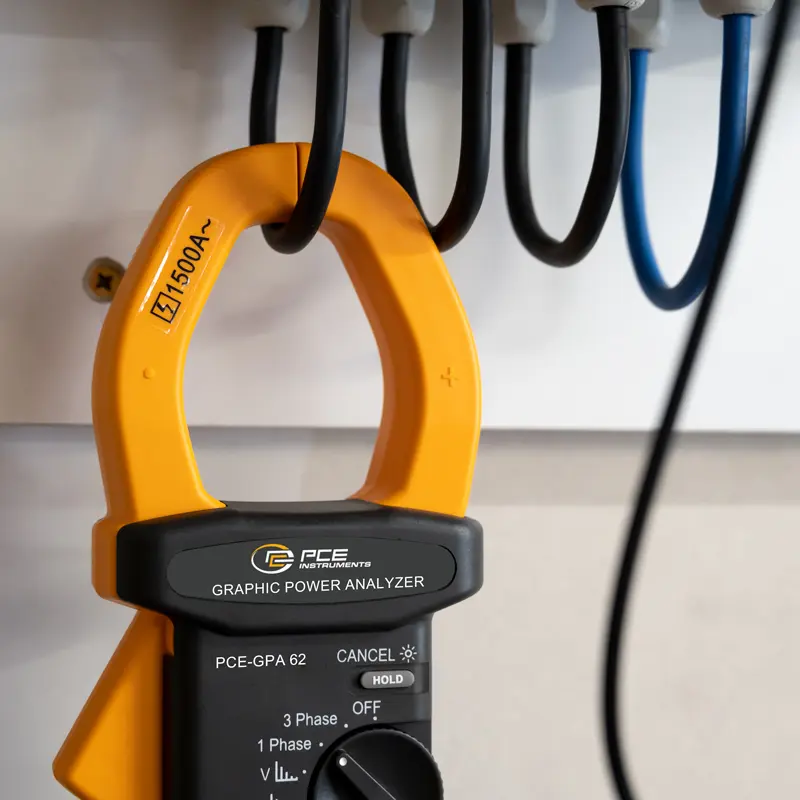

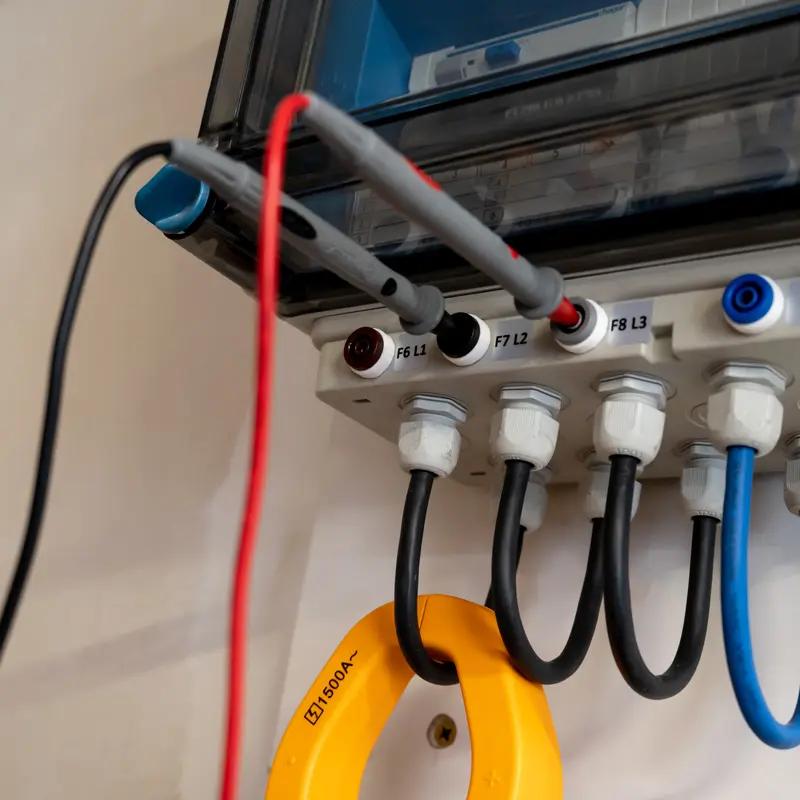

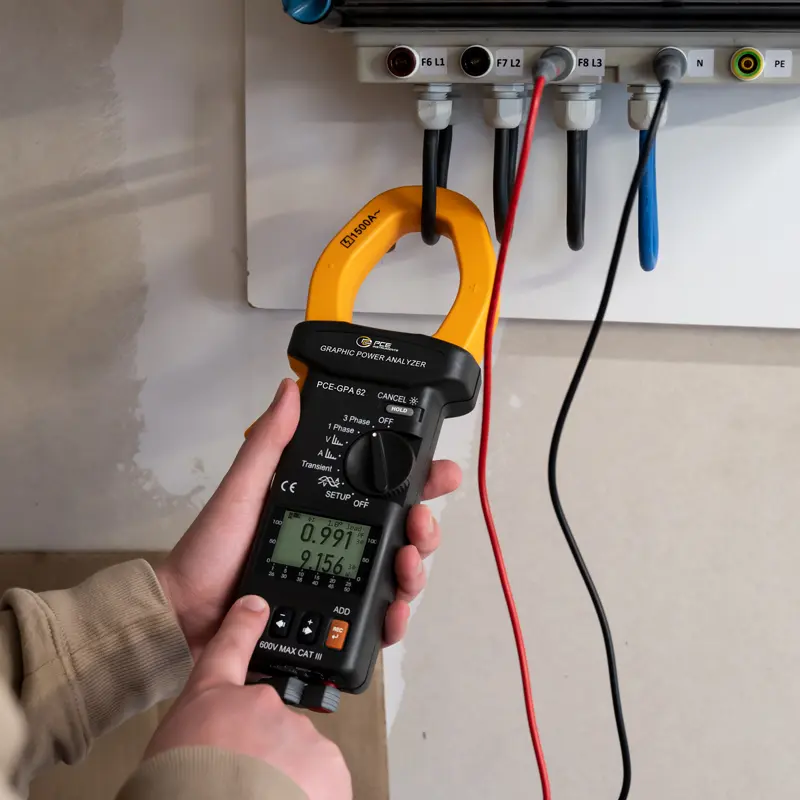

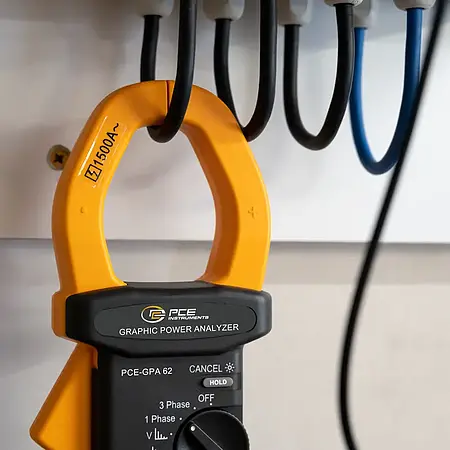

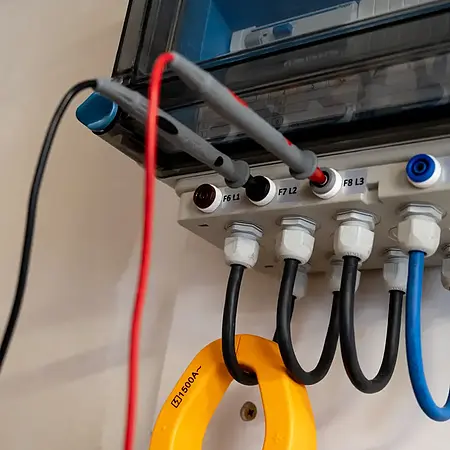

En-trefaset ampereklemmen bruges til en- eller trefaset måling af aktiv, reaktiv og tilsyneladende effekt, effektfaktor, fasevinkel, energi, spænding og strøm samt deres toppe og harmoniske op til den 50. harmoniske. Det integrerede grafiske display sikrer, at værdierne på netværksanalysatoren er optimalt illustreret. Måledataene kan logges, gemmes og senere overføres til pc'en og derefter analyseres.

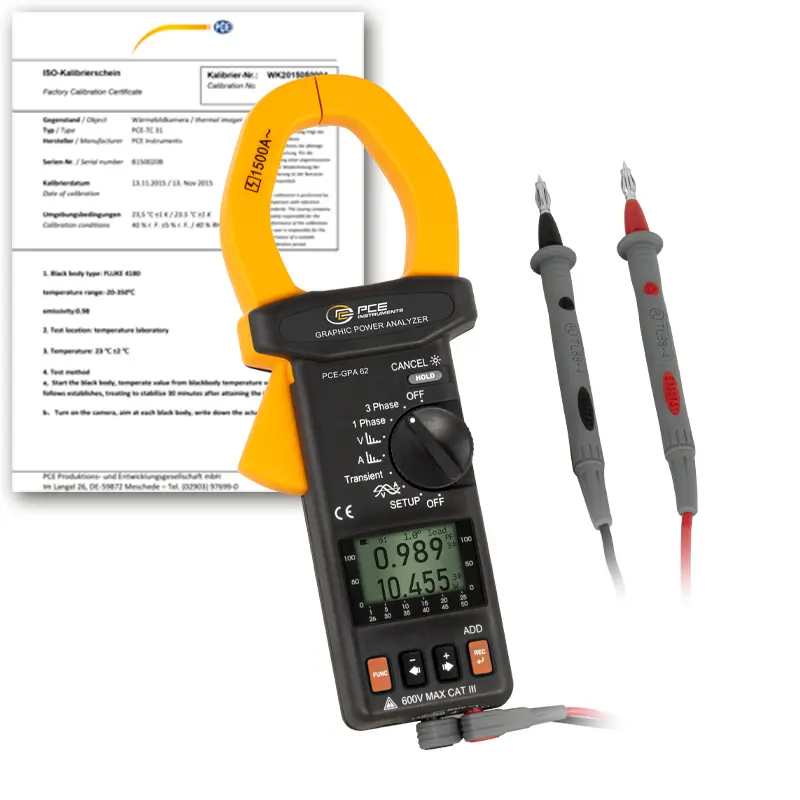

Ampereklemmen er en handy professionel enhed, hvormed mange parametre kan bestemmes uden komplekse måleopsætninger. Displayets baggrundsbelysning kan tændes, så de målte værdier kan aflæses nøjagtigt, selvom lysforholdene ikke er ideelle. Denne ampere klemme leveres fabrikskalibreret, men kan valgfrit også kalibreres i laboratoriet og certificeres iht. ISO (til første ordre eller også til en omkalibrering, f.eks. årligt).
Spændingsmåling | 4.0 ... 600.0 V True RMS | |
Nøjagtighed | ±0,5 % f.s. mål. ±5 dgts | |
Opløsning | 0,1V | |
Spændingstoppe (> 10 V) | 50 Hz - 60 Hz | |
Nøjagtighed | ±5 % ±50 dgts | |
Aktuel måling | 4,0 ... 1500,0 En sand RMS-værdi | |
Nøjagtighed | ±1 % f.s. mål. ±5 dgts | |
Opløsning | 0,01 A | |
Strømspidser (> 20 A) | 50 Hz - 60 Hz | |
Nøjagtighed | ±5 % ±50 dgts | |
Reel effekt P | 10 W ... 9999 kW i 5 måleområder | |
Nøjagtighed | ±1 % f.s. mål. +20 dgts (>20 V og>20 A) ±2 % af fs. mål. +40 dgts (<20 V og <20 A) |
|
Opløsning | 0,1 W ... 1 kW afhængigt af måleområdet | |
Tilsyneladende magt S | 10 VA ... 9999 kVA i 5 måleområder | |
Nøjagtighed | ±1 % af mål. +20 dgts (>20 V og>20 A) ±2 % af fs. mål. +40 dgts (<20 V og <20 A) |
|
Opløsning | 0,1 VA ... 1 kVA afhængig af måleområdet | |
Reaktiv effekt Q | 10 VAR ... 9999 kVAr i 5 måleområder | |
Nøjagtighed | ±1 % af mål. +20 dgts (>20 V og>20 A) ±2 % af fs. mål. +40 dgts (<20 V og <20 A) |
|
Opløsning | 0,1 VAR ... 1 kVAr afhængig af måleområdet | |
Effektfaktor PF | 0.000 ... 1.000 | |
Nøjagtighed | ±0,04 (>20 V og>20 A), ±0,1 (<20 V og <20 A) |
|
Opløsning | 0,001 | |
Fasevinkel | -180 ° .... +180 ° | |
Nøjagtighed | td>±1° | |
Opløsning | 0,1 | |
fasevinkel | 0 ° .... +360° | |
Nøjagtighed | ±1° | |
Opløsning | 0.1 | |
Frekvensmåling (U > 50V) | 46 ... 65 Hz | |
Nøjagtighed | ±0,3 Hz | |
Opløsning | 0,1 Hz | |
Effektivt arbejde | 0 ... 999.999 kWh | |
Nøjagtighed | ±1 % F.S. Metrisk | |
Opløsning | +20 dgts | |
Tilsyneladende arbejde | 0 ... 999.999 kVAh | |
Nøjagtighed | ±1 % f.s. Metrisk | |
Opløsning | +20 dgts | |
Reaktivt arbejde | 0 ... 999.999 kVarh | |
Nøjagtighed | ±1 % f.s. Metrisk | |
Opløsning | +20 dgts | |
Spændingsharmoniske (relative) | 1 - 20.T | |
Nøjagtighed | ±2 % | |
Opløsning | 0,1 % | |
50 - 60 Hz > 80VAC | 21 - 50tH | |
Nøjagtighed | ±4 % f.s. mål. ±2 % | |
Opløsning | 0,1 % | |
Spændingsharmoniske (absolut) | 1 - 20.H | |
Nøjagtighed | ±2 % ±0,5 V | |
Opløsning | 0,1 V | |
50 - 60 Hz > 80VAC | 21 - 50tH | |
Nøjagtighed | ±4 % f.s. mål. ±0,5V | |
Opløsning | 0,1V | |
Harmoniske bølger i strømmen (relativ) | 1 - 20.H | |
Nøjagtighed | ±2 % | |
Opløsning | 0,1 % | |
50 - 60 Hz > 20 A | 21 - 50. H | |
Nøjagtighed | ±4 % af mål. ±2 % | |
Opløsning | 0,1 % | |
Harmoniske bølger i strøm (absolut) | 1 - 20.H | |
Nøjagtighed | ±2 % f.s. mål. ±0,4 A | |
Opløsning | 0,1 A | |
50 - 60Hz > 20 A | 21 - 50. H | |
Nøjagtighed | ±4 % af mål. ±0,4 A | |
Opløsning | 0,1 A | |
Total harmonisk forvrængning (THD-F) |
0,0 - 20 % | |
Nøjagtighed | 2 % | |
Opløsning | 0,1 % | |
50 - 60 Hz > 80V og > 20A | 20.1 - 100 % | |
Nøjagtighed | ±6 % f.s. mål. ±1 % | |
Opløsning | 0,1 % | |
50 - 60Hz > 80V og > 20A | 100,1 - 999,9 % | |
Nøjagtighed | ±10 % af mål. ±1 % | |
Opløsning | 0,1 % | |
Aktuel klemåbning | maks. 55 mm | |
Rangevalg | automatisk | |
Overrange Display | "OL" = Overbelastning | |
Datastore | 50.000 poster | |
Grænseflade | USB | |
Software | egnet til Windows2000, ME, XP ... | |
Skærm | Grafisk display, 128 x 64 LCD med belysning | |
Forsyning | 2x 1,5 V type AA | |
Strømforbrug | ca. 10 mA | |
Dimensioner | 271 x 112 x 46 mm | |
Vægt | 650 g inklusive batterier | |
Omgivelsesforhold | maks. 85 % relativ luftfugtighed / -10 °C...+50 °C | |
Beskyttelsesklasse / standardisering | CAT III 600 V / EN 61010-2-032 | |
