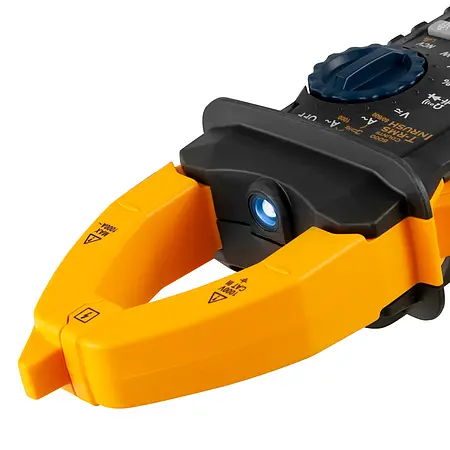

Tang amperemeter PCE-PCM 3

Varenr.: PCE-PCM 3
EAN: 4250348719089
1.755,00 DKK
2.193,75 DKK
Wireless
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
:
4250348719089
PCE-PCM 3
Leveringstid: 1 - 2 Hverdage

Tilbehør

Måladapter PCE-PA-ADP-Schuko
PCE-PA-ADP-SCHUKO strømadapter adapter
2.194,00 DKK

Beskrivelse


 Forstærkerklemme til enfaset måling / NCV-måling / W / VA / Var /
Startstrøm / 1000 A AC strømmåling / Bluetooth-interface / frekvensmåling /
Baggrundslys / spændingsmåling / 750 kW effekt

AC-strømme op til 1000 A AC kan nemt måles med ampereklemmen.  Samtidig kan der måles spændinger på op til 1000 V AC/DC med ampereklemmen. Tilsyneladende effekt, reaktiv effekt og aktiv effektmålinger op til 750 KW er derfor også mulige med effektstrømklemmen. En anden funktion af ampereklemmen er måling af startstrømmen. Mange forbrugere har en enorm høj strøm, når de er tændt. En sådan måling er ikke mulig med en konventionel ampereklemme. Dette er ikke et problem for amperemetrene.

Med NCV (Not Connected Voltage) funktion på ampereklemmen kan bruges til at kontrollere, om der er spænding på en ledning uden at udføre en kontaktmåling. Dette gør brugerens arbejde meget lettere takket være ampereklemmen. Udover målefunktionen kan ampereklemmen også tilsluttes en terminalenhed via Bluetooth-interfacet. Måledataene kan overføres direkte fra ampereklemmen til slutenheden via dette Bluetooth-interface, hvor det kan logges, analyseres og sendes.

Funktioner

- Tilsyneladende / aktiv / reaktiv effekt
- Måling op til den 20. harmoniske
- "Not Connected Voltage" Funktion
- Indgangsstrømmåling
- Strømmåling op til 1000 AAC
- Bluetooth-interface

Specifikationer

strong>kun til reference td>


Omgivelsesforhold 23 °C ±5 °C, <75 % RF
Målefunktion   ;
AC-strømmåling
Måleområde Opløsning Nøjagtighed
60 A 0 ,01 A
 ±2 % + 8 Dgt
600A 0.1A ±2% + 8 Dgt
1000 A 1 A ±2% + 8 Dgt

maksimal indgangsstrøm 1000 A AC
Frekvensområde 40 .... 400 Hz

Målefunktion
Ingangsstrøm AC
Måleområde Opløsning Nøjagtighed
60 A 0.01 A
600 A 0.1A ±5% + 60 Dgt
1000A 1A ±5% + 60 Dgt

Integraltid: 100 ms
Måleområde: 20 ... 1000 A   ;
Frekvensområde: 40 .... 400 Hz

Målefunktion
DC-spændingsmåling
Måleområde Opløsning Nøjagtighed
6 V 0,001 V ±0,5% + 5 Dgt
60 V 0,01V ±0,5% + 5 Dgt
600V 0,1V ±0,5% + 5 Dgt
1000V 1V ±0,8% + 4 Dgt

Indgangsimpedans: 10 MΩ
maksimal indgangsspænding: 750 VAC (RMS) eller 1000 VDC

Målefunktion
AC-spændingsmåling
Måleområde Opløsning Nøjagtighed
6 V 0,001 V ±0,6% + 4 Dgt
60 V 0,01V ±0,6% + 4 Dgt
600V 0,1V ±0,6% + 4 Dgt
1000V 1V ±0,8% + 4 Dgt

Indgangsimpedans: 10 MΩ
maksimal indgangsspænding: 750 VAC (RMS) eller 1000 VDC
Frekvensområde: 40 .. .400 Hz

Målefunktion
Frekvensmåling med
af den aktuelle målefunktion   ;
Måleområde Opløsning Nøjagtighed
99,99 Hz 0,01 Hz
 ±1,5% + 5 Dgt
999,9 Hz 0,1 Hz ±1,5 % + 5 Dgt

Måleområde: 10 .. .1 kHz
Måleområde for inputsignalet:>20 AAC (RMS-værdi)
Indgangsstrømmen stiger med målefrekvensen.
maksimal indgangsstrøm: 1000 AAC (rms-værdi)

Målefunktion
Frekvensmåling med
Spændingsmålefunktion
Måleområde Opløsning Nøjagtighed
99,99 Hz 0,01 Hz ±1,5% + 5 Dgt
999,9 Hz 0,1 Hz ±1, 5 % + 5 Dgt
9.999 kHz 0.001 kHz ±1,5% + 5 Dgt

Måleområde: 10... 10 kHz
Måleområde for indgangssignalet:>1 VAC (RMS-værdi)
Indgangsstrømmen stiger med målefrekvensen.
maksimal indgangsspænding: 1000 VAC (RMS)

Målefunktion
Frekvensmåling
Måleområde Opløsning Nøjagtighed
9.999 Hz 0.001 Hz ±0, 3 % + 5 Dgt
99,99 Hz 0,01 Hz ±0,3% + 5 Dgt
9.999 kHz 0,1 Hz ±0,3% + 5 Dgt
999,9 Hz 0,001 kHz
 ±0, 3 % + 5 Dgt
99,99 kHz 0, 01 kHz ±0,3% + 5 Dgt
999 ,9 kHz 0,1 kHz ±0,3 % + 5 Dgt
9,999MHz 0,001MHz ±0,3% + 5 Dgt
    ;
Overspændingsbeskyttelse: 1000 VDC eller 750 VAC (rms)
Bere I af spændingsindgangen >2V
(når indgangsspændingen stiger, stiger frekvensen også)

Målefunktion
Duty cycle
Måleområde Opløsning Nøjagtighed
0,1 ... 99,9 % 0,1 % ±0,3 % + 5 Dgt

Frekvensområde: 10 ... 10 kHz
Spændingsområde: 2 ... 250 VAC (RMS-værdi)
(Spændingen stiger med frekvensen)

Duty cycle med Frekvensområde: 10 ... 1 kHz
Aktuel målefunktion Indgangsstrøm: 20 ...1000 AAC (rms-værdi)

Duty cycle med Frekvensområde: 10 ... 1 kHz
SpændingsmålefunktionIndgangsstrøm: 1 ... 750 VAC (RMS)
  Indgangsimpedans: 1MΩ

Målefunktion
Modstandsmåling

Måleområde Opløsning Nøjagtighed
600 Ω 0,1 Ω ±0,8% + 3 Dgt
6 kΩ 0,001 kΩ ±0 ,8% + 3 Dgt
60 kΩ 0,01 kΩ ±0,8% + 3 Dgt
600 kΩ 0,1 kΩ ±0,8 % + 3 Dgt
6MΩ 0,001MΩ ±2% + 5 Dgt
60 MΩ 0,1 MΩ ±2 % + 5 Dgt

Målespænding: ca. 0,78 V
Overspændingsbeskyttelse: 750 VDC, 1000 VAC (RMS-værdi)

Målefunktion
Kontinuitetstest

Måling interval Opløsning Nøjagtighed
600Ω 0,1Ω -
    ;
Akustisk signal ved < 50 Ω
Testspænding: 1,48 V
Overspændingsbeskyttelse: 750 VDC, 1000 VAC (RMS)

Målefunktion
Kapacitansmåling

Måleområde Opløsning Nøjagtighed
9.999 nF 0,001nF ±3% + 5 Dgt
99,99 nF 0,01 nF ±3 % + 5 Dgt
999,9 nF 0,1 nF ±3 % + 5 Dgt
9.999 µF 0.001 µF ±3 % + 5 Dgt
99,99 µF 0,01 µF ±3 % + 5 Dgt
999,9 µF 0,1 µF ±3 % + 5 Dgt
9.999 mF 0,001mF ±3% + 5 Dgt
99,99 mF 0,01 mF ±3 % + 5 Dgt

Overspændingsbeskyttelse: 750 VDC, 1000 VAC (RMS)

Målefunktion
Diodemåling

Måleområde Opløsning Nøjagtighed
3 V
0,001 V
 -

DC-anodeside: ca. 1 mA
DC katodeside: ca. 3,2 V
Overspændingsbeskyttelse: 750 VDC, 1000 VAC ( effektiv værdi)

Målefunktion
Enfaset effektmåling

Måleområde Opløsning Nøjagtighed
3 W / VA / Var 0,01 W / VA / Var ±3 % + 5 Dgt
100 W / VA / Var 0.1 W / VA / Var ±3% + 5 Dgt
4000 W / VA / Var 1 W / VA / Var ±3 % + 5 Dgt
10 kW / VA / Var 0,01 kW / VA / Var ±3 % + 5 Dgt
100kW / VA / Var 0,1 kW / VA / Var ±3% + 5 Dgt
750 kW / VA / Var 1 kW / VA / Var ±3 % + 5 Dgt
    ;
Mindste målestrøm : 1 mA
Mindste målespænding: 1 V

Målefunktion
Kapacitiv / induktiv effektfaktor

Måleområde Opløsning Nøjagtighed
0.1 ... 1
 0.001
 ±5 % + 5 Dgt

Mindste målestrøm: 1 mA
Mindste målespænd tion: 1 V

Målefunktion
Harmonisk måling

Måleområde Opløsning Nøjagtighed
1 - ±3% + 10 Dgt
2 ... 6 - ±3,5 % + 10 Dgt
7 ... 8 - ±4,5% + 10 Dgt
9 ... 10 - ±5% + 1 0 Dgt
11 ... 15 - ±7 % + 10 Dgt
16 ... 20 - ±10% + 10 Dgt

Mindste målestrøm: 1 mA
Mindste målespænding: 1 V
Opløsningen afhænger af spændingsmålingen rækkevidde

Generelle specifikationer
Måleområde automatisk og manuelt justerbar
maksimalt spændingsområde 1000 V DC eller 750 V AC
maksimal arbejdshøjde 2000 m

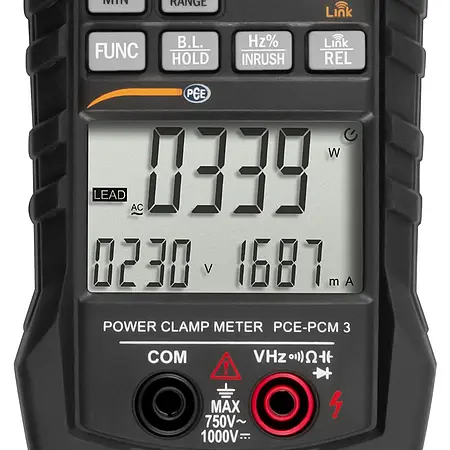

Skærm LCD
maksimal visning 5999 Dgt.
Måleområde overskredet "OL"
Under måleområde " -OL"
Målehastighed 3 Hz
Automatisk nedlukning efter 30 minutter
Strømforsyning 9 V blokbatteri
Batteriindikator ikon for lavt batteri
Temperaturkoefficient 0,1 x nøjagtighed x ° C *
Driftsforhold 0 . .. 40 °C, 32 ... 104 °F
Opbevaringsforhold -10 ... 60 °C, 14 ... 140 °F
Dimensioner 238 x 92 x 50 mm
Vægt ca. 420 g (med batterier)

Nøjagtighed er specificeret ved omgivende forhold på 18 ... 28 °C, 65 ..83 °F.
*Temperaturen er et resultat af forskellen mellem temperaturen i driftsbetingelserne og den aktuelle omgivende temperatur.

Eksempel:
Er den aktuelle omgivelsestemperatur højere end driftsbetingelsernes temperatur
(50 °C (aktuel omgivelsestemperatur)) - (40 °C (temperatur for driftsbetingelser))
= 10 °C
Er den aktuelle omgivelsestemperatur lavere end driftsbetingelsernes temperatur
(0 °C (driftsbetingelser temperatur)) - (-5 °C (nuværende omgivelsestemperatur))
= 5 °C


Leveringsomfang

1 x ampere klemme PCE-PCM 3
1 x transporttaske
1 x måleslangesæt
1 x 9 V blokbatteri
1 x brugervejledning
