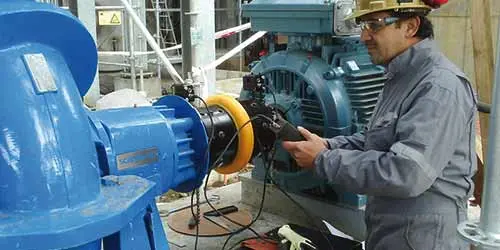

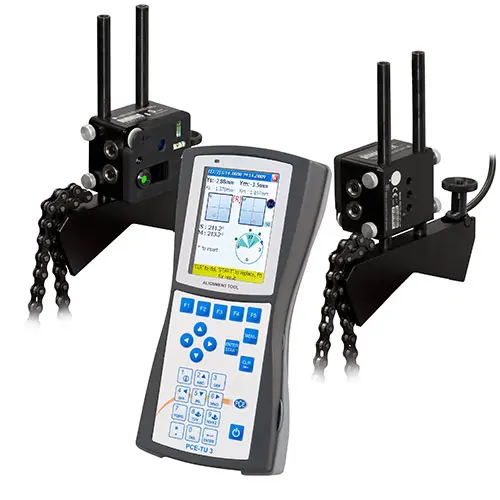

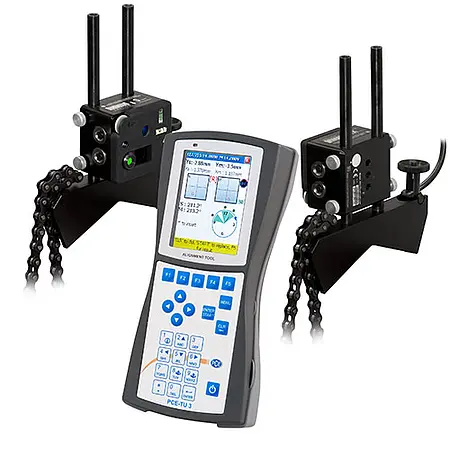

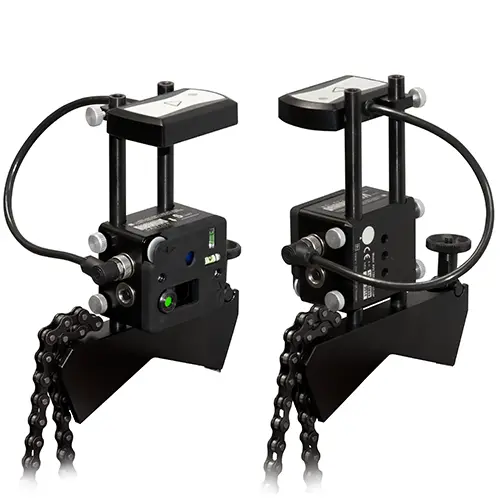

Akseljusteringssystemet blev udviklet til optisk justering af aksler i systemer og maskiner. Akselopretningssystemet skal sikre, at aksler i systemer kan kontrolleres og dermed optimeres. Formålet med PCE-TU 3 akseljusteringssystemet er at ændre den relative position af to koblede maskiner såsom motor og pumpe på en sådan måde, at akslernes akselinjer flugter under normal drift. Ved måling med akseljusteringsanordningen , anvendes to lasermålesonder, som måler vandret og lodret forskydning og vinkelafvigelse.
Maks. Afstand | 10 m mellem sensorerne | |
Målenøjagtighed | ±1 % + 0,01 | |
Opløsning | 0,001 mm | |
Skærmopløsning | 0,01 eller 0,001 mm | |
Sensortype | positionsfølsomme fotodioder 10 x 10 mm | |
Lasertype | synlige, røde, 635 ... 670 mm, < 1 mW | |
Inklinometer | Opløsning 0,1 ° | |

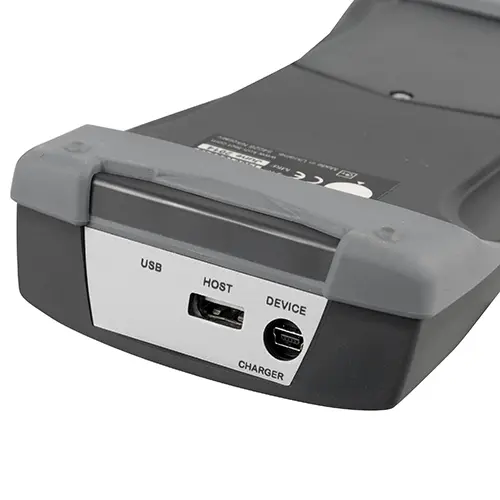

Interfaces | USB , Bluetooth | |
Hukommelse | 2 GB | |
Arbejdstemperatur | - 10 ... +55 °C | |
Strømforsyning | NiMH-batterier (genopladelige) | |
Hus | Silikonebeskyttelse | |
Beskyttelsesklasse | IP 65 | |
Vægt | 7,5 kg | |

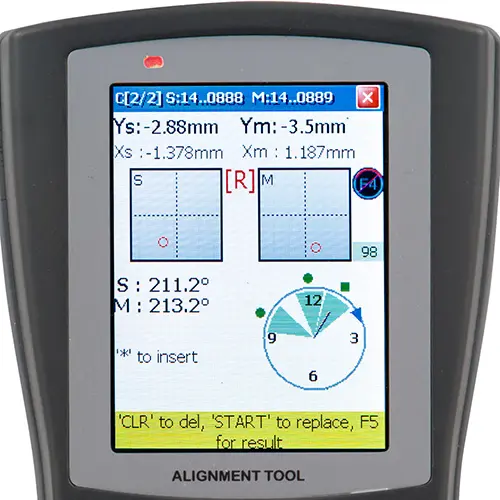

Akseljusteringsenheden forenkler justeringen til den respektive måleopgave takket være intuitiv menunavigation. | ||
