Varenr.: PCE-ITE 50

VDE testenhed (VDE 0100) PCE-ITE 50

Wireless
7.901,00 DKK
9.876,25 DKK
:
4250348714787
PCE-ITE 50
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
Leveringstid: 1 - 2 Hverdage

Beskrivelse

robust VDE-testenhed (VDE 0100) / Isolationsmodstand / Jordmodstand /
Sløjfeimpedans / spændingsmåling / lavimpedansmåling / RCD-test

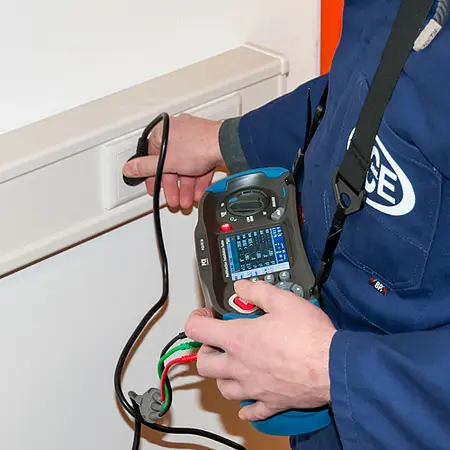

VDE-testenheden  ; (VDE 0100) er en robust installationstester med et stort 3,5" TFT LCD-farvedisplay. Med VDE-testenheden (VDE 0100) kan du sikre dig, at permanente installationer installeres sikkert og korrekt. Takket være det dobbelte display, de intuitive ikoner og den brede betragtningsvinkel  du kan bruge VDE-testenheden (VDE 0100) til at udføre dine målinger bekvemt og hurtigt. Med lavimpedansmålingen af VDE-testenheden (VDE 0100) kan du kontrollere jordledere, potentialudligningsstænger og beskyttelsesledere for lavimpedanskontinuitet.

Måleområdet for lavimpedansmåling af VDE-testenheden (VDE 0100) er i området 0...2000 Ω med en opløsning på 0,001...1 Ω.  ; Den nok vigtigste måling af VDE-testenheden (VDE 0100) er måling af isolationsmodstanden. Ved måling af isolering er elektriske ledninger spændingsførende for at tillade fejlstrømme, der forårsager materialevandring eller varme at strømme. I de fleste tilfælde er disse reststrømme så minimale, at de ikke registreres af beskyttelsesanordninger og i værste fald kan føre til brand. VDE-testenheden (VDE 0100) kan udføre installationsmålingen med en testspænding på 125 V, 250 V, 500 V eller 1000 V.

Teststrømmen er 1 mA i hvert tilfælde. Jordingsmålingen af VDE-testenheden (VDE 0100) er uafhængig af netforsyningen. For at bringe alle systemer og kredsløb i et strømforsyningssystem til et fælles potentiale (referencejord eller referencepotentiale) og for at beskytte mod kortslutningsstrømme og overspændinger, bør jordingsmodstanden være så lav som muligt. Med et måleområde på 0...2000 Ω og en opløsning på 0,01...1 Ω tilbyder VDE-testeren (VDE 0100) alle forudsætninger for en meningsfuld måling af jordingsmodstand.

Funktioner

- 3.5 " Farve TFT LCD-skærm
- sløjfemodstand LN, L-PE og N-PE
- justerbar FI-teststrøm
- SD-kort og Bluetooth
- Dobbelt skærm
- God/dårlig FI-test
- Lav ohm-måling
- op til 1000 V terminalspænding

Specifikationer


Isoleringstest
terminalspænding 125 V (0 ... 10%)
Måleområde Opløsning Nøjagtighed
0,125 ... 4 MΩ 0,001 MΩ ± (2 % + 10 cifre)
Test aktuelt måleområde Kortslutningsstrøm
1 mA @ belastning 125 kΩ      <= 1 mA

Måleområde Opløsning Nøjagtighed
4.001 .. 40 MΩ 0,01 MΩ ± (2 % + 10 cifre)
40.01 ... 400 MΩ 0.1 MΩ ± (4 % + 5 cifre)
400.1 ... 1000 MΩ 1 MΩ ± (5 % + 5 cifre)

terminalspænding 250 V (0 . .. 10%)
Måleområde Opløsning Nøjagtighed
0,125 ... 4 MΩ 0,001 MΩ ± (2 % + 10 cifre)
Teststrømmåleområde Kortslutningsstrøm
1 mA @ belastning 250 kΩ     <= 1 mA

Måleområde Opløsning Nøjagtighed
4.001 .. 40 MΩ 0,01 MΩ ± (2 % + 10 cifre)
40.01 ... 400 MΩ 0.1 MΩ ± (3 % + 2 cifre)
400.1 ... 1000 MΩ 1 MΩ ± (3 % + 2 cifre)

terminalspænding 500 V (0 . .. 10%)
Måleområde Opløsning Nøjagtighed
0,125 ... 4 MΩ 0,125 .. . 4 MΩ 0,001 MΩ
Test strømmåleområde Kortslutningsstrøm
1 mA @ belastning 500 kΩ   <= 1 mA

Måleområde Opløsning Nøjagtighed
4.001 .. 40 MΩ 0,01 MΩ ± (2 % + 10 cifre)
40.01 ... 400 MΩ 0.1 MΩ ± (3 % + 2 cifre)
400.1 ... 1000 MΩ 1 MΩ ± (4 % + 5 cifre)

terminalspænding 1000 V (0 . .. 10%)
Måleområde Opløsning Nøjagtighed
0,125 ... 4 MΩ 0,001 MΩ ± (3 % + 10 cifre)
Test strømmåleområde Kortslutningsstrøm
 1 mA @ belastning 1 MΩ <= 1 mA

Måleområde Opløsning Nøjagtighed
4.001 ... 40 MΩ 0.01 MΩ ± (2 % + 10 cifre)
40.01 ... 400 MΩ 0,1 MΩ ± (3 % + 2 cifre)
400.1 .. 1000 MΩ 1 MΩ ± (4 % + 5 cifre)

Lav ohm/lav modstandsmåling
Måleområde Opløsning Nøjagtighed
2.000 Ω 0,001Ω ± (1,5 % + 30 cifre)
20,00Ω 0,01Ω ± (1, 5 % + 3 cifre)
0,1Ω ± (1,5 % + 3 cifre)
2000 Ω 1 Ω ± (1,5 % + 5 cifre)

maks. Åben kredsløbsspænding     5.8V
Overbelastningsbeskyttelse 250 Vrms

Kontinuitetstester
Måleområde Opløsning
2000 Ω 0,01Ω
maks. Åben kredsløbsspænding 5,8V
Overbelastningsbeskyttelse 250 Vrms
Kortslutningsstrøm >= 200 mA

L-PE sløjfemodstand (Hi-Amp): Teststrøm 4,0 A
Måleområde Opløsning Nøjagtighed
0,23 ... 9,99Ω 0,01Ω ± (5 % + 6 cifre)
10,0 . . 99,9 Ω 0,1 Ω ± (5 % + 6 cifre)
100 ... 999 Ω 1 Ω ± (5 % + 6 cifre)

L-PE ( uden udløsning): Teststrøm 15 mA
Måleområde Opløsning Nøjagtighed
0.23 ... 9,99Ω 0,01Ω ± (5 % + 6 cifre)
10,0 ... 99,9 Ω 0,1Ω ± (5 % + 6 cifre)
100 ... 999 Ω 1 Ω ± (5 % + 6 cifre)

LN: Teststrøm 4,0 A
Måleområde Opløsning Nøjagtighed
0,23 ... 9,99Ω 0,01Ω ± (4 % + 4 cifre )
10.0 ... 99, 9Ω 0.1Ω ± (4 % + 4 cifre)
100 ...999 Ω 1 Ω ± (4 % + 4 cifre)

RCD-test
RCD (ind) 10 mA, 30 mA, 100 mA , 300 mA, 650 mA, 1 A
Faktorer x 1/2, x1, x2, x5
Udløsertidsnøjagtighed ± (1% + 1ms)
Signalform af teststrømmen sinus (AC)
Triblingskarakteristik G og S
triggertid 0 ° eller 180 °
Spændingsområde 194.. .260 V AC (50/60 Hz)
Nøjagtighed af strømmåling     ± (5 % + 2 cifre)

Spændingsmåling
Måleområde Opløsning Nøjagtighed
80...500 V AC/DC 1 V ± (2 % + 2 cifre)

Frekvensmåling
Måleområde Opløsning Nøjagtighed
45...65 Hz 1 Hz ±2 Hz

Jordmåling
Måleområde Opløsning Nøjagtighed
0.00...99.99Ω 0.01Ω ± (2 % + 30 cifre)
100.0...999.9 Ω 0,1 Ω ± (2 % + 6 cifre)
1000...2000 Ω 1 Ω ± (2 % + 6 cifre)

Generelle specifikationer
Strømforsyning 8 x 1,2...1,5 V AA-batterier
Driftstid ca. 15 timer
Målekategori CAT III 600 V
Beskyttelsesklasse IP 65
Skærm 3.5 " TFT (320 x 240 pixels)
Driftsmiljø 0...45 °C, 0...95 %rH, ikke-kondenserende
Dimensioner 24,2 cm x 10,5 cm x 14,5 cm
Vægt 1,56 kg


Leveringsomfang

1 x VDE-testenhed PCE-ITE 50
1 x testledninger
1 x transporttaske
1 x betjeningsvejledning
