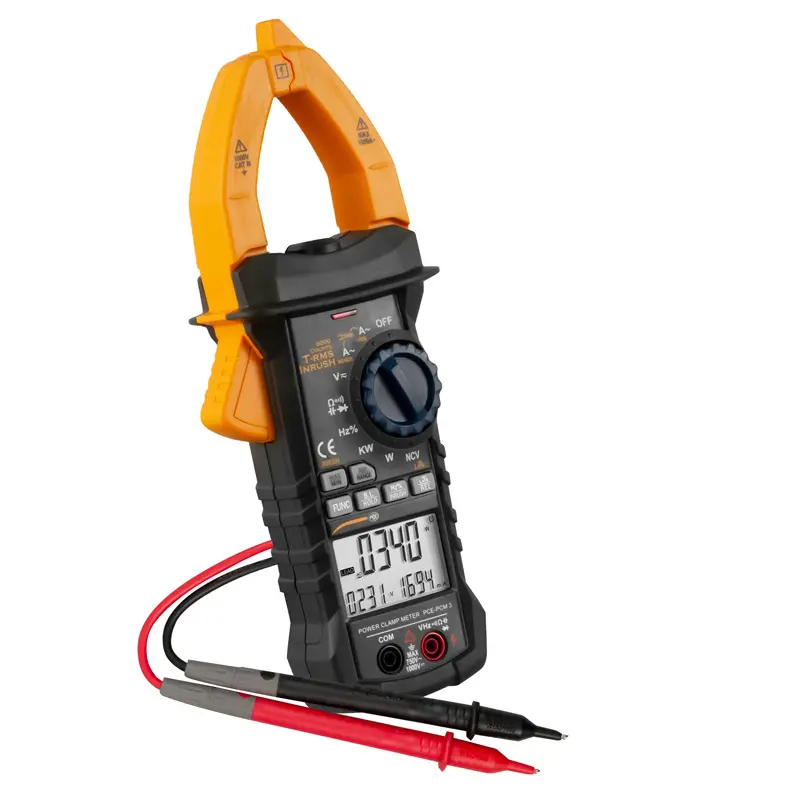

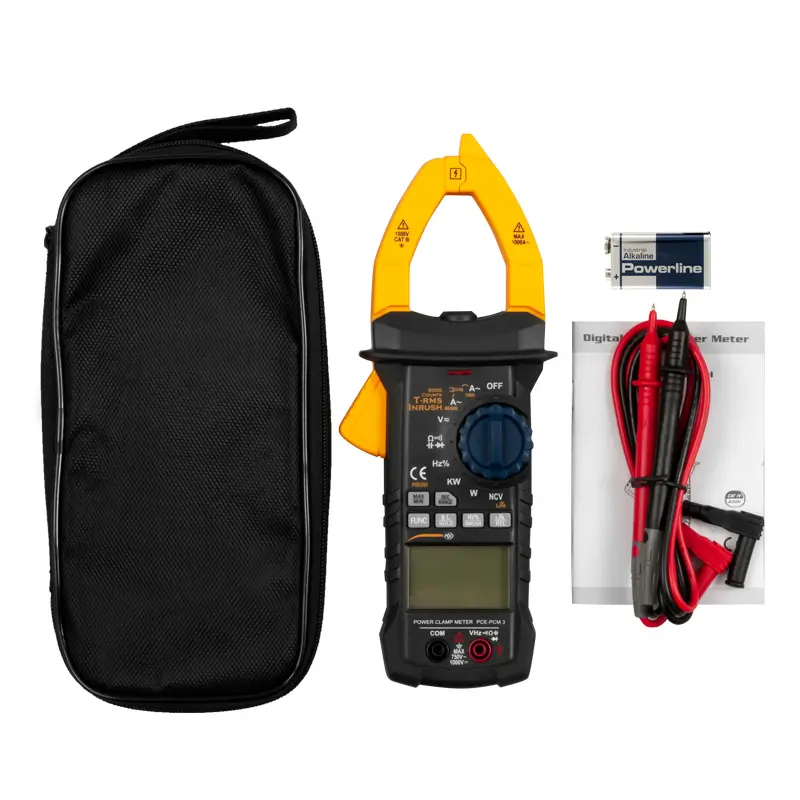

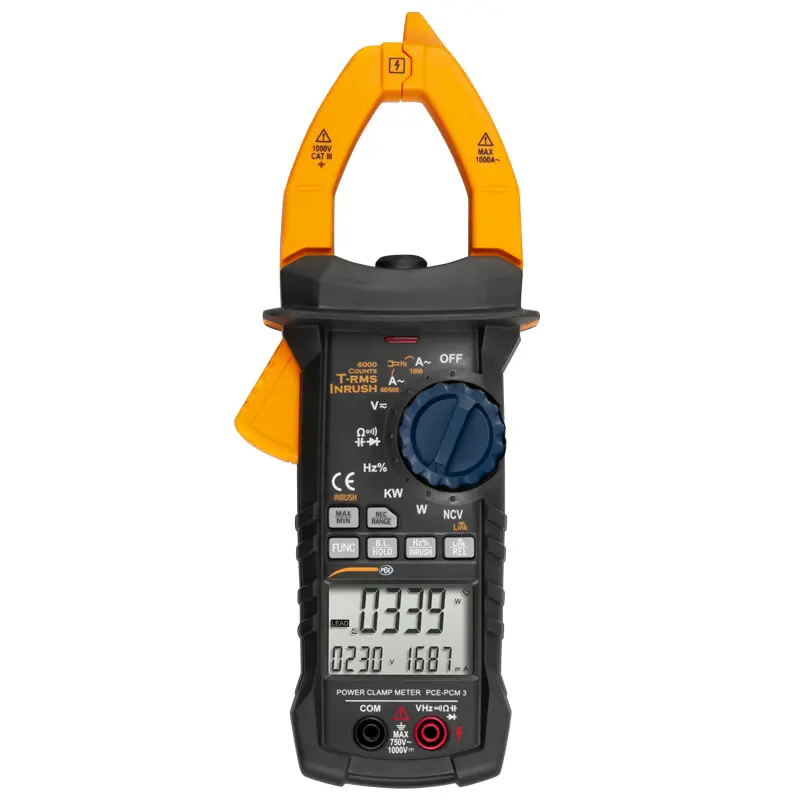

Umgebungsbedingungen 23 °C ±5°C, <75 % r.F. |
Messfunktion |
|
|

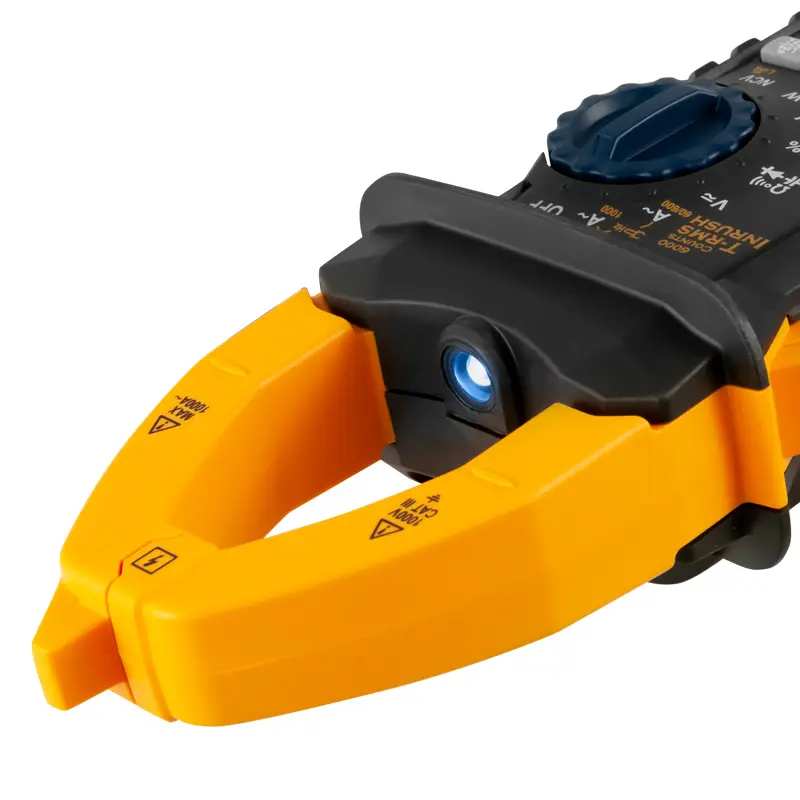

Strommessung AC |
|
|
Messbereich |
Auflösung |
Genauigkeit |
60 A |
0,01 A
|
±2 % + 8 Dgt |
600 A |
0,1 A |
±2 % + 8 Dgt |
1000 A |
1 A |
±2 % + 8 Dgt |
|
|
|
maximaler Eingangsstrom 1000 A AC |
Freqeuenzbereich 40 .... 400 Hz |
|
|
|
Messfunktion |
|
|
Einschaltstrom AC |
|
|
Messbereich |
Auflösung |
Genauigkeit |
60 A |
0,01 A |
nur als Referenz |
600 A |
0,1 A |
±5 % + 60 Dgt |
1000 A |
1 A |
±5 % + 60 Dgt |
|
|
|
Integralzeit: 100 ms |
|
Messbereich: 20 ... 1000 A |
|
Freqeuenzbereich: 40 .... 400 Hz |
|
|
|
Messfunktion |
|
|
Spannungsmessung DC |
|
|
Messbereich |
Auflösung |
Genauigkeit |
6 V |
0,001 V |
±0,5 % + 5 Dgt |
60 V |
0,01 V |
±0,5 % + 5 Dgt |
600 V |
0,1 V |
±0,5 % + 5 Dgt |
1000 V |
1 V |
±0,8 % + 4 Dgt |
|
|
|
Eingangsimpendanz: 10 MΩ |
maximale Eingangsspannung: 750 VAC (Effektivewert) oder 1000 VDC |
|
|
|
Messfunktion |
|
|
Spannungsmessung AC |
|
|
Messbereich |
Auflösung |
Genauigkeit |
6 V |
0,001 V |
±0,6 % + 4 Dgt |
60 V |
0,01 V |
±0,6 % + 4 Dgt |
600 V |
0,1 V |
±0,6 % + 4 Dgt |
1000 V |
1 V |
±0,8 % + 4 Dgt |
|
|
|
Eingangsimpendanz: 10 MΩ |
maximale Eingangsspannung: 750 VAC (Effektivewert) oder 1000 VDC |
Frequenzbereich: 40 ... 400 Hz |
|
|
|
Messfunktion |
|
|
Frequenzmessung mit |
|
|
der Strommessfunktion |
|
|
Messbereich |
Auflösung |
Genauigkeit |
99,99 Hz |
0,01 Hz
|
±1,5 % + 5 Dgt |
999,9 Hz |
0,1 Hz |
±1,5 % + 5 Dgt |
|
|
|
Messbereich: 10 ... 1 kHz |
Messbereich des Eingangssignals: >20 AAC (Effektivwert) |
Der Eingangsstrom steigt mit der Messfrequenz. |
maximaler Eingangsstrom: 1000 AAC (Effektivwert) |
|
|
|
Messfunktion |
|
|
Frequenzmessung mit den |
|
|
Spannungsmessfunktion |
|
|
Messbereich |
Auflösung |
Genauigkeit |
99,99 Hz |
0,01 Hz |
±1,5 % + 5 Dgt |
999,9 Hz |
0,1 Hz |
±1,5 % + 5 Dgt |
9,999 kHz |
0,001 kHz |
±1,5 % + 5 Dgt |
|
|
|
Messbereich: 10 ... 10 kHz |
Messbereich des Eingangssignals: >1 VAC (Effektivwert) |
Der Eingangsstrom steigt mit der Messfrequenz. |
maximale Eingangsspannung: 1000 VAC (Effektivwert) |
|
|
|
Messfunktion |
|
|
Frequenzmessung |
|
|
Messbereich |
Auflösung |
Genauigkeit |
9,999 Hz |
0,001 Hz |
±0,3 % + 5 Dgt |
99,99 Hz |
0,01 Hz |
±0,3 % + 5 Dgt |
9,999 kHz |
0,1 Hz |
±0,3 % + 5 Dgt |
999,9 Hz |
0,001 kHz
|
±0,3 % + 5 Dgt |
99,99 kHz |
0,01 kHz |
±0,3 % + 5 Dgt |
999,9 kHz |
0,1 kHz |
±0,3 % + 5 Dgt |
9,999 MHz |
0,001 MHz |
±0,3 % + 5 Dgt |
|
|
|
Überspannungsschutz: 1000 VDC oder 750 V AC (Effektivwert) |
Bereich des Spannungseingangs >2V |
(wenn die Eingangsspannung steigt, steigt auch die Frequenz) |
|
|
|
Messfunktion |
|
|
Tastverhältnis |
|
|
Messbereich |
Auflösung |
Genauigkeit |
0,1 ... 99,9 % |
0,1 % |
±0,3 % + 5 Dgt |
|
|
|
Frequenzbereich: 10 ... 10 kHz |
Spannungsbereich: 2 ... 250 VAC (Effektivwert) |
(Die Spannung steigt mit der Frequenz) |
|
Tastverhältnis mit der |
Frequenzbereich: 10 ... 1 kHz |
Strommessfunktion |
Eingangsstrom: 20 ...1000 AAC (Effektivwert) |
|
Tastverhältnis mit der |
Frequenzbereich: 10 ... 1 kHz |
Spannungsmessfunktion |
Eingangsstrom: 1 ... 750 VAC (Effektivwert) |
|
Eingangsimpendanz: 1MΩ |
|
|
|
Messfunktion |
|
|
Widerstandsmessung
|
|
|
Messbereich |
Auflösung |
Genauigkeit |
600 Ω |
0,1 Ω |
±0,8 % + 3 Dgt |
6 kΩ |
0,001 kΩ |
±0,8 % + 3 Dgt |
60 kΩ |
0,01 kΩ |
±0,8 % + 3 Dgt |
600 kΩ |
0,1 kΩ |
±0,8 % + 3 Dgt |
6 MΩ |
0,001 MΩ |
±2 % + 5 Dgt |
60 MΩ |
0,1 MΩ |
±2 % + 5 Dgt |
|
|
|
Messspannung: ca. 0,78 V |
Überspannungsschutz: 750 VDC, 1000 VAC (Effektivwert) |
|
|
|
Messfunktion |
|
|
Durchgangsprüfung
|
|
|
Messbereich |
Auflösung |
Genauigkeit |
600 Ω |
0,1 Ω |
- |
|
|
|
Akustisches Signal bei <50 Ω |
Prüfspannung: 1,48 V |
Überspannungsschutz: 750 VDC, 1000 VAC (Effektivwert) |
|
|
|
Messfunktion |
|
|
Kapazitätsmessung
|
|
|
Messbereich |
Auflösung |
Genauigkeit |
9,999 nF |
0,001 nF |
±3 % + 5 Dgt |
99,99 nF |
0,01 nF |
±3 % + 5 Dgt |
999,9 nF |
0,1 nF |
±3 % + 5 Dgt |
9,999 µF |
0,001 µF |
±3 % + 5 Dgt |
99,99 µF |
0,01 µF |
±3 % + 5 Dgt |
999,9 µF |
0,1 µF |
±3 % + 5 Dgt |
9,999 mF |
0,001 mF |
±3 % + 5 Dgt |
99,99 mF |
0,01 mF |
±3 % + 5 Dgt |
|
|
|
Überspannungsschutz: 750 VDC, 1000 VAC (Effektivwert) |
|
|
|
Messfunktion |
|
|
Diodenmessung
|
|
|
Messbereich |
Auflösung |
Genauigkeit |
3 V
|
0,001 V
|
- |
|
|
|
DC Anodenseite: ca. 1 mA |
DC Kathodenseite: ca. 3,2 V |
Überspannungsschutz: 750 VDC, 1000 VAC (Effektivwert) |
|
|
|

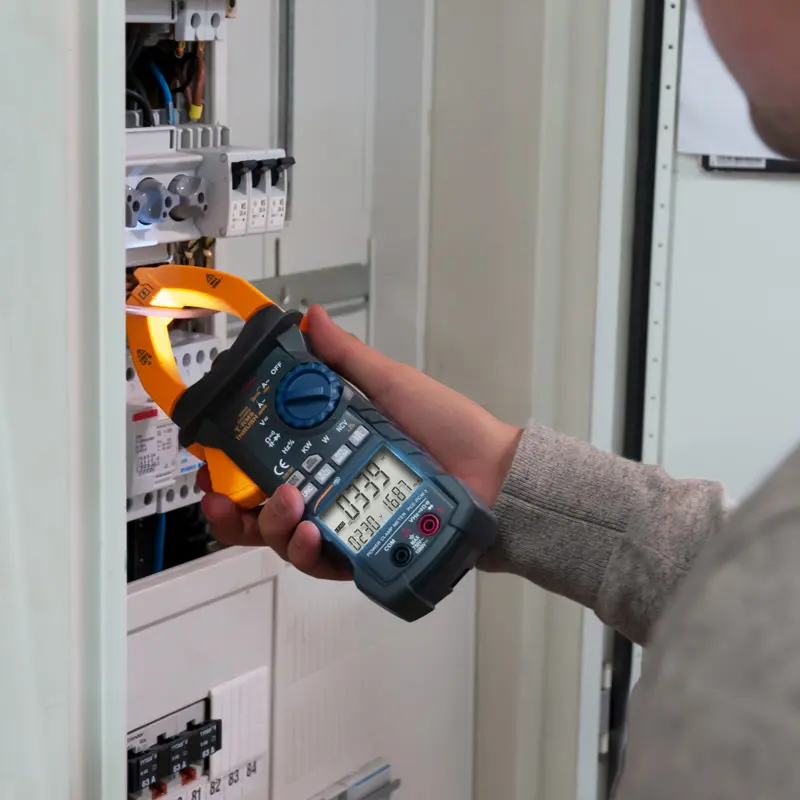

Messfunktion |
|
|
Einphasenleistungsmessung
|
|
|
Messbereich |
Auflösung |
Genauigkeit |
3 W / VA / Var |
0,01 W / VA / Var |
±3 % + 5 Dgt |
100 W / VA / Var |
0,1 W / VA / Var |
±3 % + 5 Dgt |
4000 W / VA / Var |
1 W / VA / Var |
±3 % + 5 Dgt |
10 kW / VA / Var |
0,01 kW / VA / Var |
±3 % + 5 Dgt |
100kW / VA / Var |
0,1 kW / VA / Var |
±3 % + 5 Dgt |
750 kW / VA / Var |
1 kW / VA / Var |
±3 % + 5 Dgt |
|
|
|
Kleinster Messstrom: 1 mA |
Kleinste Messspannung: 1 V |
|
|
|
Messfunktion |
|
|
Leistungsfaktor kapazitiv / induktiv
|
|
|
Messbereich |
Auflösung |
Genauigkeit |
0,1 ... 1
|
0,001
|
±5 % + 5 Dgt |
|
|
|
Kleinster Messstrom: 1 mA |
Kleinste Messspannung: 1 V |
|
|
|
Messfunktion |
|
|
Oberwellenmessung
|
|
|
Messbereich |
Auflösung |
Genauigkeit |
1 |
- |
±3 % + 10 Dgt |
2 ... 6 |
- |
±3,5 % + 10 Dgt |
7 ... 8 |
- |
±4,5 % + 10 Dgt |
9 ... 10 |
- |
±5 % + 10 Dgt |
11 ... 15 |
- |
±7 % + 10 Dgt |
16 ... 20 |
- |
±10 % + 10 Dgt |
|
|
|
Kleinster Messstrom: 1 mA |
Kleinste Messspannung: 1 V |
Die Auflösung ist abhängig vom Spannungsmessbereich |
|
|
|
Allgemeine Spezifikationen |
|
|
Messbereich |
automatisch und manuell einstellbar |
maximaler Spannungsbereich |
1000 V DC oder 750 V AC |
maximale Arbeitshöhe |
2000 m |

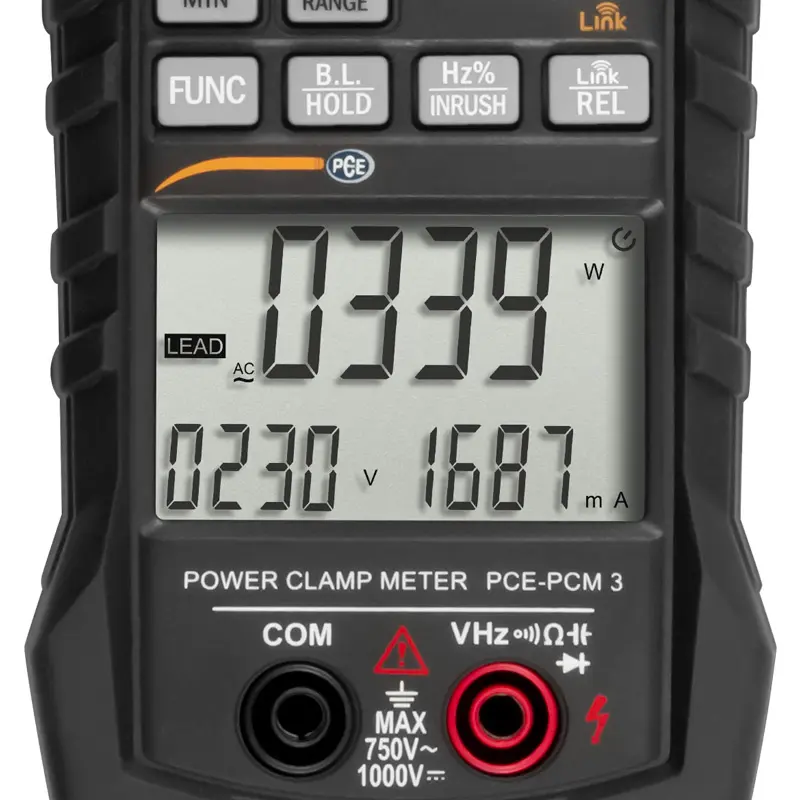

Display |
LCD |
maximale Displayanzeige |
5999 Dgt. |
Messbereichsüberschreitung |
"OL" |
Messbereichsunterschreitung |
" -OL" |
Messrate |
3 Hz |
Automatische Abschaltung |
nach 30 Minuten |
Spannungsversorgung |
9 V Blockbatterie |
Batterieanzeige |
Symbol bei zu geringer Batteriespannung |
Temperaturkoeffizient |
0,1 x Genauigkeit x °C* |
Betriebsbedingungen |
0 ... 40 °C, 32 ... 104 °F |
Lagerbedingungen |
-10 ... 60 °C, 14 ... 140 °F |
Abmessungen |
238 x 92 x 50 mm |
Gewicht |
ca. 420 g (mit Batterien) |
|
|
Genauigkeiten sind angegeben bei Umgebungsbedingungen von 18 ... 28 °C, 65 ... 83 °F.
*Die Temperatur ergibt sich aus der Differenz der Temperatur der Betriebsbedingungen und der aktuellen Umgebungstemperatur. |
|
|
Beispiel: |
|
Ist die aktuelle Umgebungstemperatur größer als die Temperatur der Betriebsbedingungen |
(50 °C (aktuelle Umgebungtemperatur)) - (40 °C (Temperatur der Betriebsbedingungen)) = 10 °C |
Ist die aktuelle Umgebungstemperatur kleiner als die Temperatur der Betriebsbedingungen |
(0 °C (Temperatur der Betriebsbedingungen)) - (-5 °C (aktuelle Umgebungtemperatur)) = 5 °C |
|
