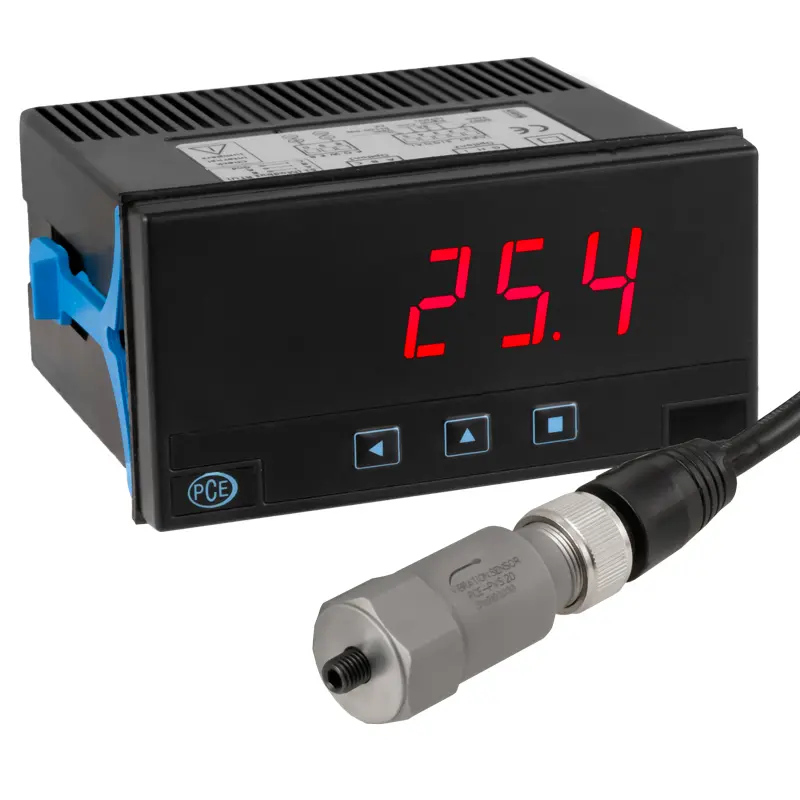

Schwingungsaufnehmer PCE-PVS 20-DPD-U inkl. Anzeigegerät

Name: Schwingungsaufnehmer PCE-PVS 20-DPD-U inkl. Anzeigegerät
Brand: PCE Instruments
SKU: 6052539
Price: 726.9 EUR
Availability: InStock

Best.Nr.: PCE-PVS 20-DPD-U

EAN: 4250348730886

Ihre PCE Instruments Vorteile

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Sicheres Bezahlen

15 Werktage Rückgaberecht

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Zubehör

Universalanzeige PCE-N30U

179,90 €

Universalanzeige PCE-DPD-U

179,90 €

Beschreibung

Schwingungsaufnehmer zur Überwachung der Schwinggeschwindigkeit / 4 ... 20 mA Ausgang

MIL-C-5015 Anschluss / 3 ... 1500 Hz Bandbreite

Der Schwingungsaufnehmer ist für die kontinuierliche Überwachung der Schwinggeschwindigkeit entwickelt worden. Den Schwingungsaufnehmer gibt es in verschiedenen Ausführungen. Je nach Art des Schwingungsaufnehmers wird zwischen Bauform und Messbereich unterschieden. Der Schwingungsaufnehmer misst die Schwinggeschwindigkeit im Bereich von ± 12,7 mm/s bzw. ± 25,4 mm/s im Frequenzbereich zwischen 3 Hz und 1500 kHz.

Die gemessene Schwinggeschwindigkeit wird als 4 ... 20 mA Prozesstrom ausgegeben. Der Vibrationssensor wird in Stromschleife über einen MIL-C-5015-Verbinder mit einer Steuerung oder Prozessanzeige verbunden. Je nach Bauform ist die Anschlussbuchse senkrecht oder waagerecht am Schwingungsaufnehmer angebracht. Betrieben werden kann der Schwingungsaufnehmer mit einer Spannung von 12 ... 24 V DC.

Merkmale

- horizontale oder vertikale Montage

- Prozessignalausgang

- MIL-C-5015 Anschluss

- M6 Prozessanschluss

- verschiedene Messbereiche

- robuste Bauweise

Spezifikation

Schwingungsaufnehmer PCE-PVS 20
Messbereich	± 25,4 mm/s
Frequenzbereich	3 ... 1500 Hz
Ausgang	2 Leiter 4 ... 20 mA
Empfindlichkeit	< 5%
Schocklimit	± 1000 g
Spannungsversorgung	12 ... 24 V DC in Stromschleife
Isolation gegen Masse	> 108 Ohm
Ausgangsimpedanz	< 100 Ohm
Bauform	Senkrechter Anschluss
Elektrische Anschlüsse	Pin A: + 4 ... 20 mA
	Pin B: - 4 ... 20 mA
Anschlussart	2 Pin MIL-C-5015
Betriebstemperatur	-40 ... 85 °C
Abmessungen	Ø22 x51
Montagegewinde	M6

Einbauanzeige PCE-DPD-U
Eingang	2-, 3- Leiter PT100, PT500, PT1000, Ni100, Ni200, Ni1000
	Thermoelemente Typ K, J, E, N, L, R, S, B, T, C
	Potentiometer: 500 ... 20 kOhm
	Widerstand: 5k ... 50kOhm
	Prozesssignale: 4 ... 20 mA, 0 ... 10 V
	Frequenz: 0 ... 100 Hz
	DC-Spannung: 60 mV, 200 mV 2 V, 20 V, 200 V, 600V
	DC-Strom: 20 mA, 5 A
	AC-Spannung: 2 V, 20 V, 200 V, 600 V
	AC-Strom: 20 mA, 5 A
Messrate	3 / Sekunde
Auflösung	16 Bit
Genauigkeit	0,1 %
Innenwiderstand	Spannungsmessung: 1 MΩ
	Strommessung: 12 Ω
Skalierung	21 Punkte
Anzeige	4-Stellige 7-Segment LED-Anzeige, dreifarbig
Anzeigebereich	-1999 ... 9999
Ausgänge	Relais, Anaog, Seriel mit optionalen Ausgangskarten
Umgebungstemperatur	Im Betrieb: 0 °C ... 55 °C
	Lagerung: -20 °C ... +70 °C
Abmessungen Digitalanzeige	96 mm x 48 mm x 91 mm
Schalttafelausschnitt	92 mm x 45 mm (nach DIN)
Versorgungsspannung	18 ... 265 V AC/DC
Schutzart	Front: IP 65
Gewicht	< 200 g
Montage	Montageclips mit Klemmschrauben,
	Elektrischer Anschluss über Klemmleiste
Gehäuse Digitalanzeige	Robustes Kunststoffgehäuse

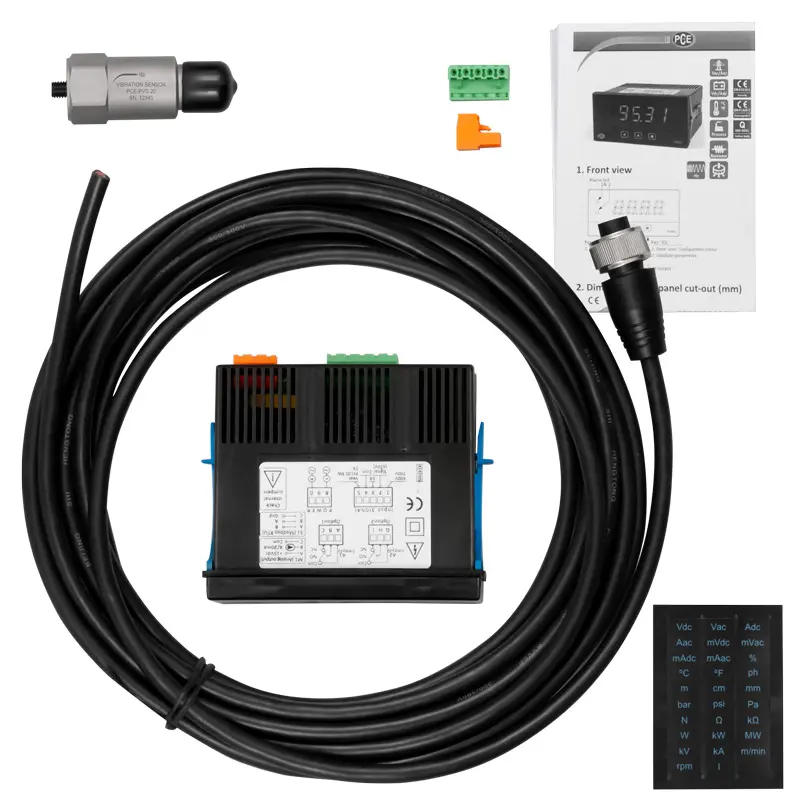

Lieferumfang

1 x Schwingungsaufnehmer PCE-PVS 20-DPD-U inkl. Anzeigegerät

1 x MIL-C 5015 Stecker an 5 m Kabel
2 x Klemmen

1 x Bedienungsanleitung

Dokumente / Downloads

Datenblatt

Beschleunigungsaufnehmer PCE-PVS 20-DPD-U

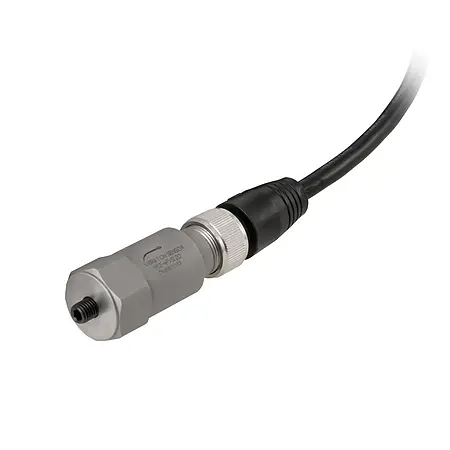

Schwingungsaufnehmer

Schwingungsaufnehmer Anschluss

Schwingungsaufnehmer Befestigung

Schwingungsaufnehmer Lieferumfang
