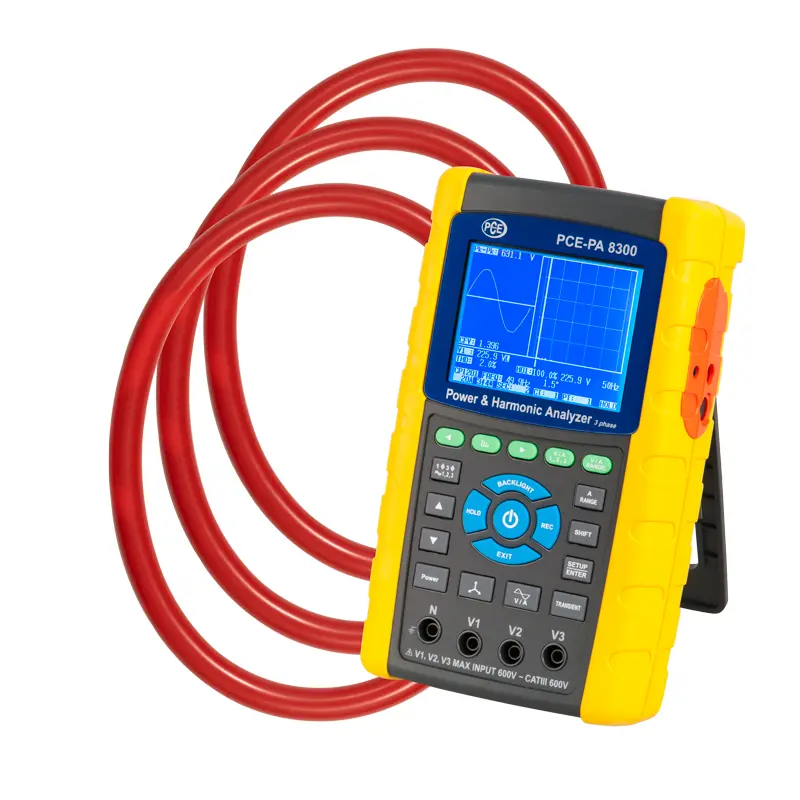

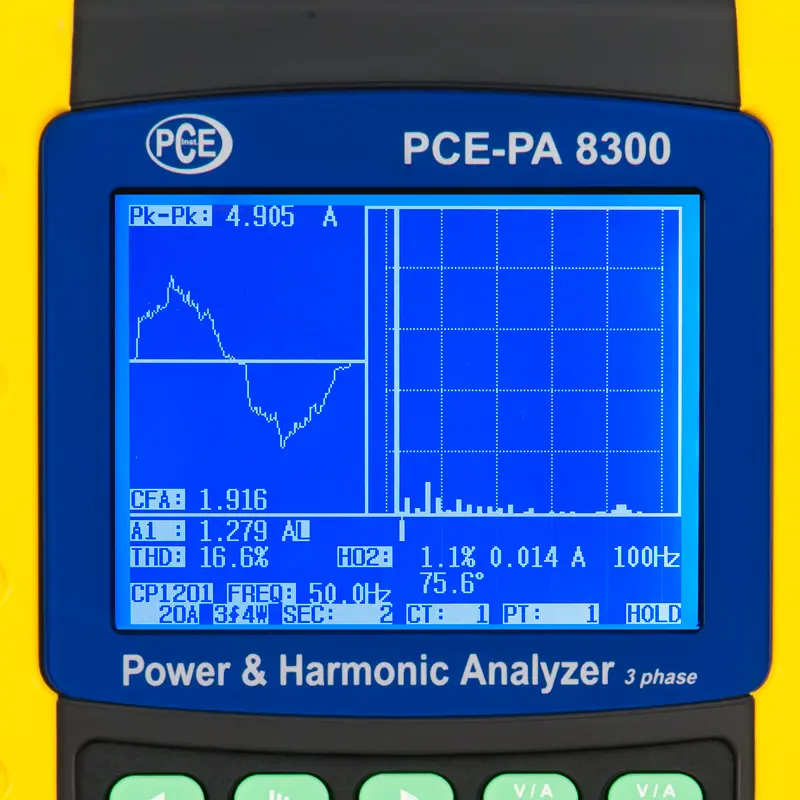

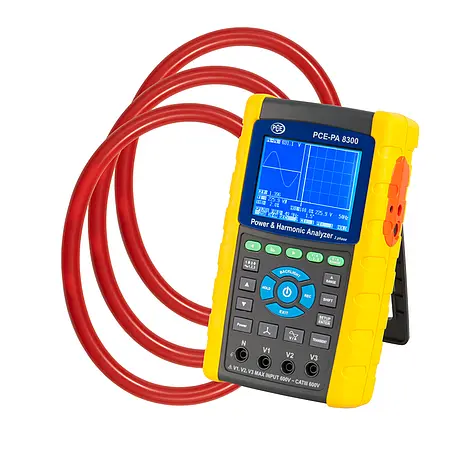

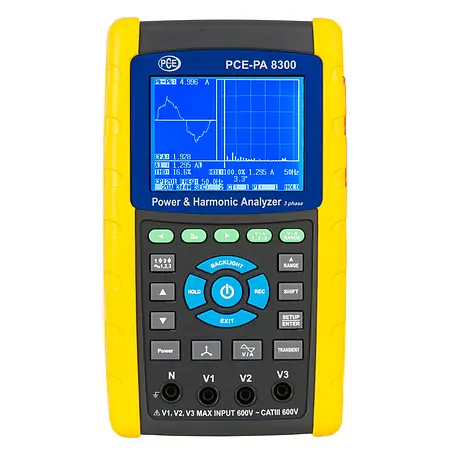

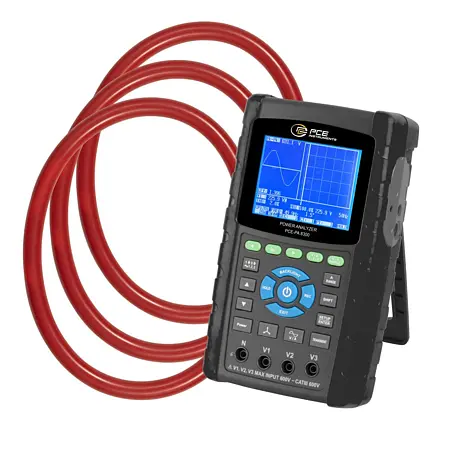

Das 3 Phasen Energiemessgerät besticht durch seine einfache Handhabung. Das 3 Phasen Energiemessgerät speichert alle Messwerte auf einer SD-Karte. Das 3 Phasen Energiemessgerät kann zur Leistungsmessung und zur Netzanalyse eingesetzt werden. Die Leistung kann vom 3 Phasen Energiemessgerät bis zu 9999 MW gemessen werden. Zur Netzanalyse kann das 3 Phasen Energiemessgerät Oberwellen und Harmonische bis zur 50ten Ordnung exakt bestimmen.

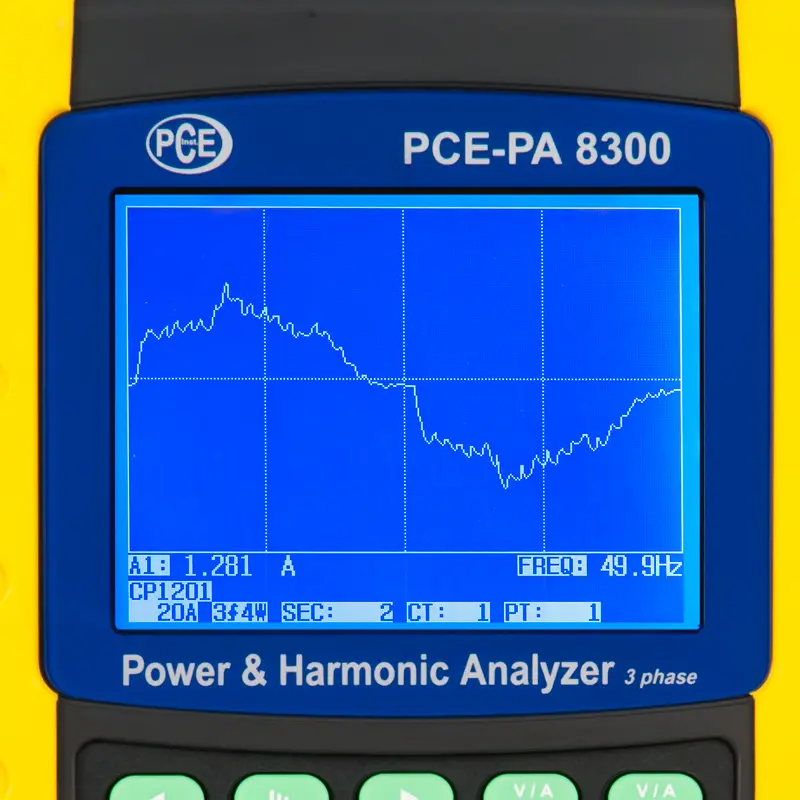

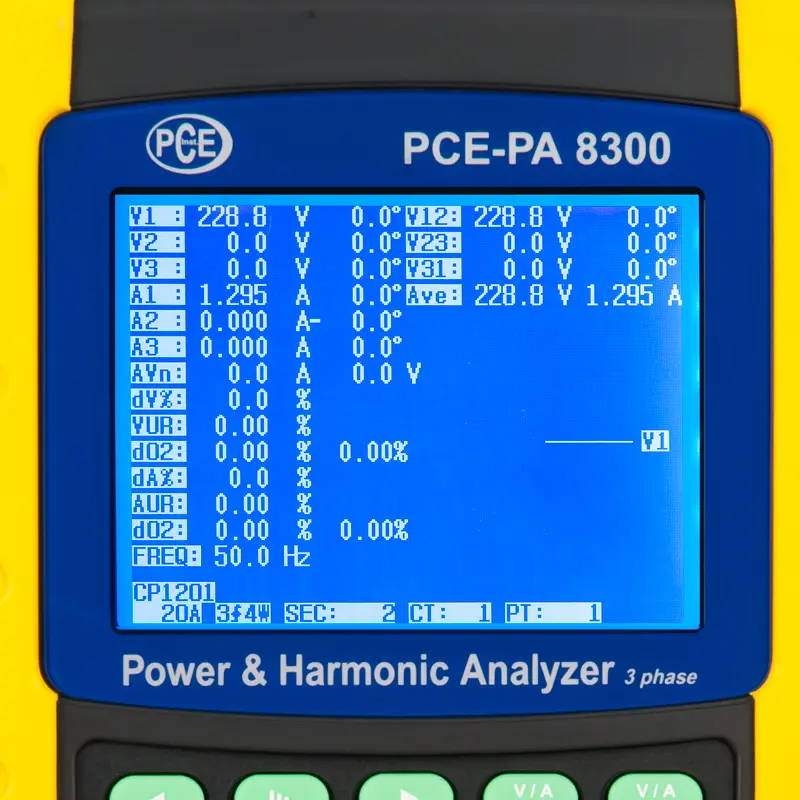

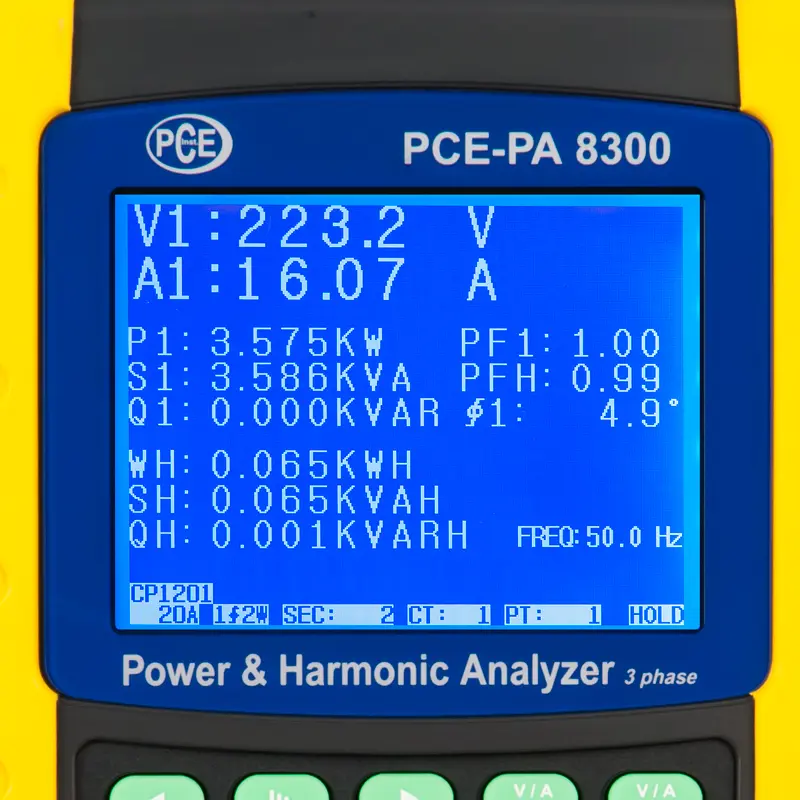

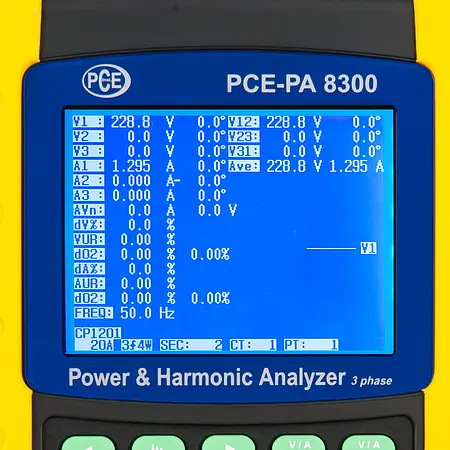

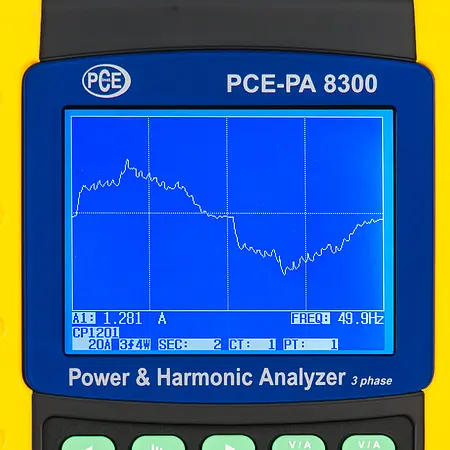

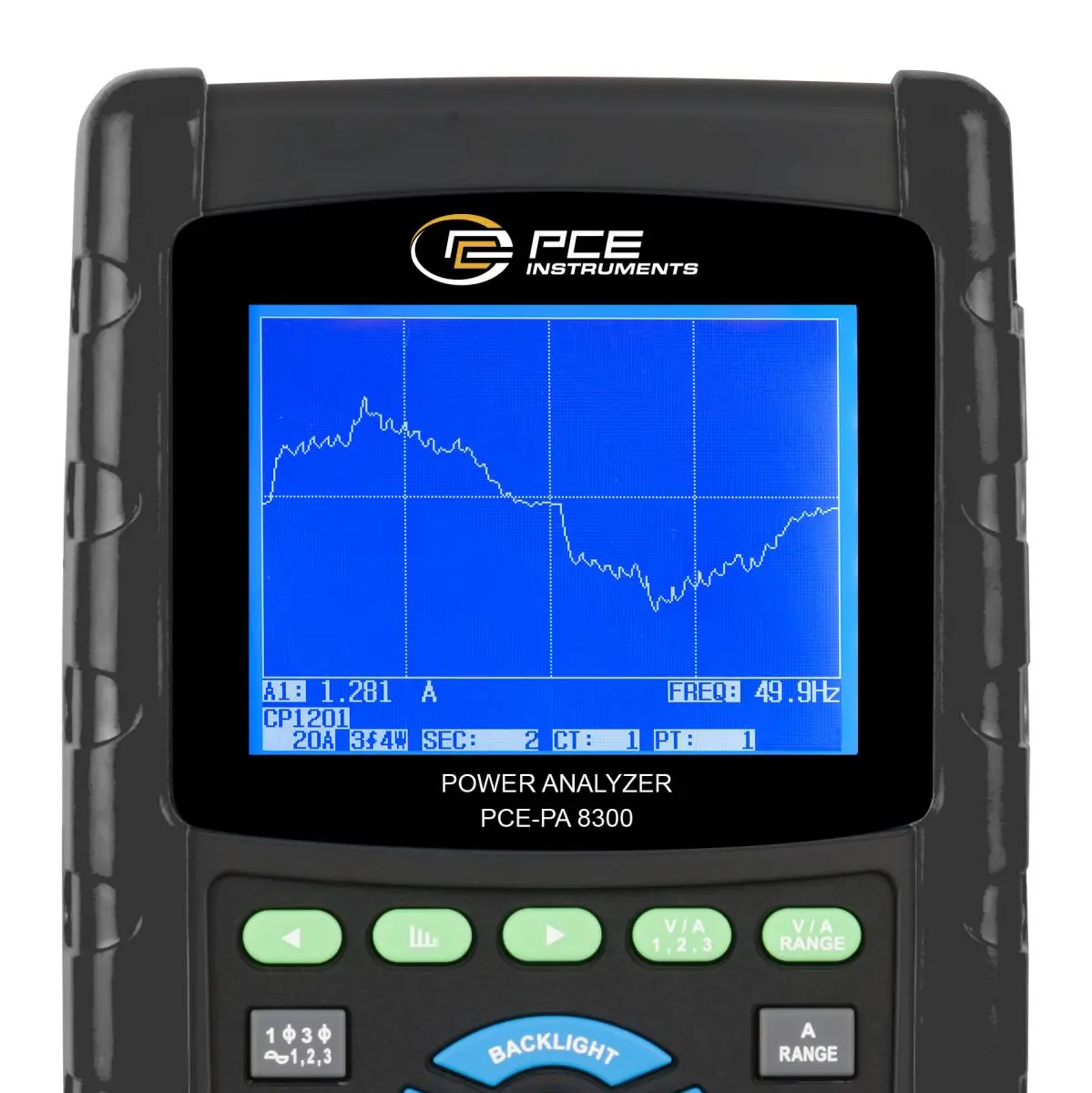

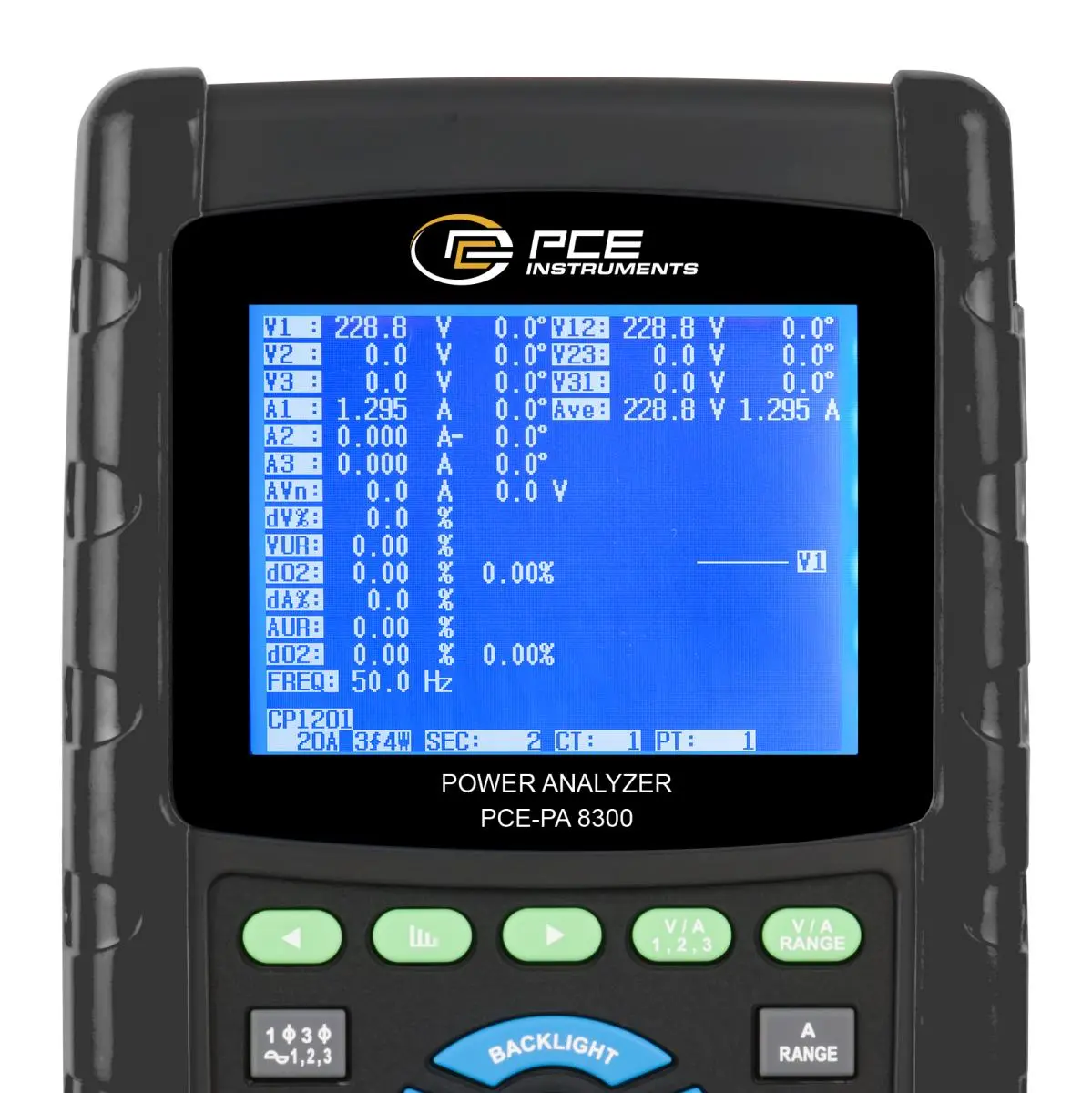

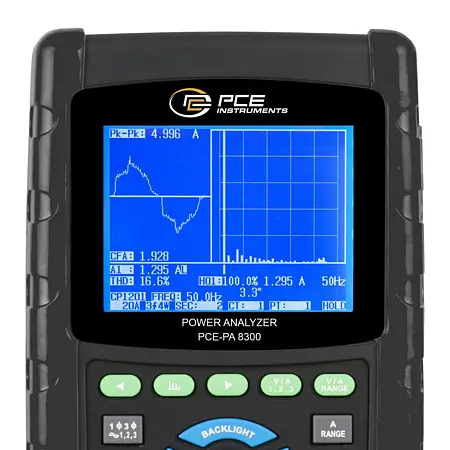

Alle Messwerte werden auf dem Grafik LCD dargestellt. Somit ist es kein Problem mit dem 3 Phasen Energiemessgerät die Netzverzerrungen darzustellen. Zur Genauen Netz- und Leistungsanalyse können die Messdaten in einem frei einstellbaren Speicherintervall auf einer SD-Speicherkarte abgelegt werden. Dies ermöglicht Langzeitaufnahmen mit dem 3 Phasen Energiemessgerät.
| Elektrische Spezifikationen | ||
| Spannungsmessung (AC V) | ||
| Messbereich | Auflösung | Genauigkeit |
| 10 V ... 600 V (Phase zu Neutral) 10 V ... 600 V (Phase zu Phase) | 0,1 V | ±(0,5 % + 0,5 V) |
| Strommessung (AC A) | ||
| Messbereich | Auflösung | Genauigkeit |
| 30 A | 0,001 A (< 10 A) 0,01 A (>= 10 A) | ±(0,5 % + 0,1 A) |
| 300 A | 0,01 A (< 100 A) 0,1 A (>= 100 A) | ±(0,5 % + 0,5 A) |
| 3000 A | 0,1 A (< 1000 A) 1 A (>= 1000 A) | ±(0,5 A + 5 A) |
| Wirkleistung | ||
| Messbereich | Auflösung | Genauigkeit |
| 0 ... 9,999 kW | 0,001 kW | ±(1 % + 0,008 kW) |
| 10 ... 99,99 kW | 0,01 kW | ±(1 % + 0,008 kW) |
| 100 ... 999,9 kW | 0,1 kW | ±(1 % + 0,8 kW) |
| 1 ... 9,999 MW | 0,001 MW | ±(1 % + 0,008 MW) |
| Scheinleistung | ||
| Messbereich | Auflösung | Genauigkeit |
| 0 ... 9,999 kVA | 0,001 kVA | ±(1 % + 0,008 kVA) |
| 10 ... 99,99 kVA | 0,01 kVA | ±(1 % + 0,08 kVA) |
| 100 ... 999,9 kVA | 0,1 kVA | ±(1 % + 0,8 kVA) |
| 1 ... 9,999 MVA | 0,001 MVA | ±(1 % + 0,008 MVA) |
| Blindleistung | ||
| Messbereich | Auflösung | Genauigkeit |
| 0 ... 9,999 kVAR | 0,001 kVAR | ±(1 % + 0,008 kVAR) |
| 10 ... 99,99 kVAR | 0,01 kVAR | ±(1 % + 0,08 kVAR) |
| 100 ... 999,9 kVAR | 0,1 kVAR | ±(1 % + 0,8 kVAR) |
| 1 ... 9,999 MVAR | 0,001 MVAR | ±(1 % + 0,008 MVAR) |
| Wirkenergie | ||
| Messbereich | Auflösung | Genauigkeit |
| 0 ... 9,999 kWh | 0,001 kWh | ±(2 % + 0,008 kWh) |
| 10 ... 99,99 kWh | 0,01 kWh | ±(2 % + 0,08 kWh) |
| 100 ... 999,9 kWh | 0,01 kWh | ±(2 % + 0,8 kWh) |
| 1 ... 9,999 MWh | 0,001 MWh | ±(2 % + 0,008 MWh) |
| Scheinenergie | ||
| Messbereich | Auflösung | Genauigkeit |
| 0 ... 9,999 kVAh | 0,001 kVAh | ±(2 % + 0,008 kVAh) |
| 10 ... 99,99 kVAh | 0,01 kVAh | ±(2 % + 0,08 kVAh) |
| 100 ... 999,9 kVAh | 0,01 kVAh | ±(2 % + 0,8 kVAh) |
| 1 ... 9,999 MVAh | 0,001 MVAh | ±(2 % + 0,008 MVAh) |
| Blindenergie | ||
| Messbereich | Auflösung | Genauigkeit |
| 0 ... 9,999 kVARh | 0,001 kVARh | ±(2 % + 0,008 kVARh) |
| 10 ... 99,99 kVARh | 0,01 kVARh | ±(2 % + 0,08 kVARh) |
| 100 ... 999,9 kVARh | 0,01 kVARh | ±(2 % + 0,8 kVARh) |
| 1 ... 9,999 MVARh | 0,001 MVARh | ±(2 % + 0,008 MVARh) |
| Leistungsfaktor | ||
| Messbereich | Auflösung | Genauigkeit |
| 0 ... 1 | 0,01 | ± 0,04 |
| Phasenwinkel | ||
| Messbereich | Auflösung | Genauigkeit |
| -180° ... 180° | 0,1° | ± 1° |
| Frequenz | ||
| Messbereich | Auflösung | Genauigkeit |
| 45 ... 65 Hz | 0,1 Hz | ± 0,1 Hz |
| Harmonische der Wechselspannung bei 50/60 Hz | ||
| Messbereich | Auflösung | Genauigkeit |
| 1 ... 20ste Ordnung | 0,1 V 0,1 % | ± (2 % + 0,5 V) ± (2 % + 10 Digits) |
| 21 ... 30ste Ordnung | 0,1 V 0,1 % | ± (2 % + 0,5 V) ± (2 % + 20 Digits) |
| 31 ... 50ste Ordnung | 0,1 V 0,1 % | nicht spezifiziert |
| Harmonische des Wechselstroms bei 50/60 Hz | ||
| Messbereich | Auflösung | Genauigkeit |
| 1 ... 20ste Ordnung | 0,001 ... 1 A 0,1 % | ± (2 % + 0,5 A) ± (2 % + 10 Digits) |
| 21 ... 30ste Ordnung | 0,001 ... 1 A 0,1 % | ± (2 % + 0,5 A) ± (2 % + 20 Digits) |
| 31 ... 50ste Ordnung | 0,001 ... 1 A 0,1 % | nicht spezifiziert |
| Allgemeine technische Spezifikationen | ||

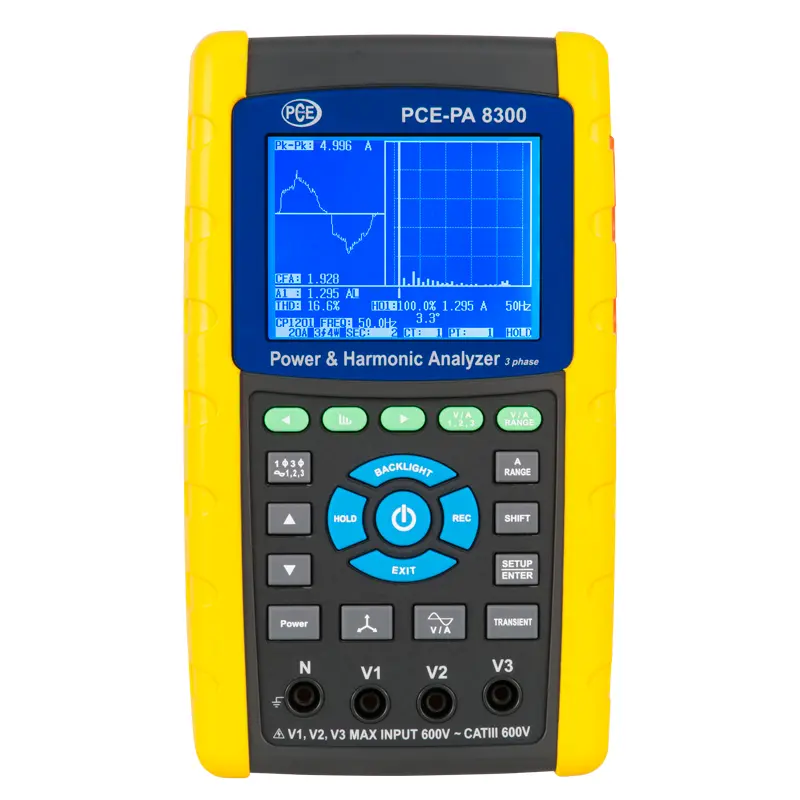

| Display | 3,7 " Punktmatrix LCD (320 x 240 Pixel) | |
| mit LED Hintergrundbeleuchtung | ||
| Sicherheitsstandard | IEC1010CAT III 600 V | |
| Eingangswiderstand AC V | 10 MOhm | |
| Arbeitsfrequenz Stromzangen | 40 Hz ... 1 kHz | |
| getestete Arbeitsfrequenz Stromzangen | 45 Hz ... 65 Hz | |
| Überlastschutz | AC V AC A | 720 V RMS 1300 A mit Stromzange |
| Datenspeicher | SD-Karte | |
| Aufnahmeintervall | 1 Sekunde | |
| Datenloggerfunktion | Echtzeitspeicherung auf SD-Karte | |
| Speicherintervall | 2 Sekunden ... 7200 Sekunden | |
| Datenausgabe | per USB oder RS-232 je nach Verbindungskabel | |
| (Nur zur Live Darstellung am PC) | ||
| Betriebstemperatur | 0 ... +50 °C | |
| Umgebungsfeuchtigkeit | < 80 % r.F. | |
| Spannungsversorgung | 8 x 1,5 V AA Batterien 9 V Netzteil | |
| Stromaufnahme | Messgerät: 500 mA DC Stromzange: 34 mA DC | |

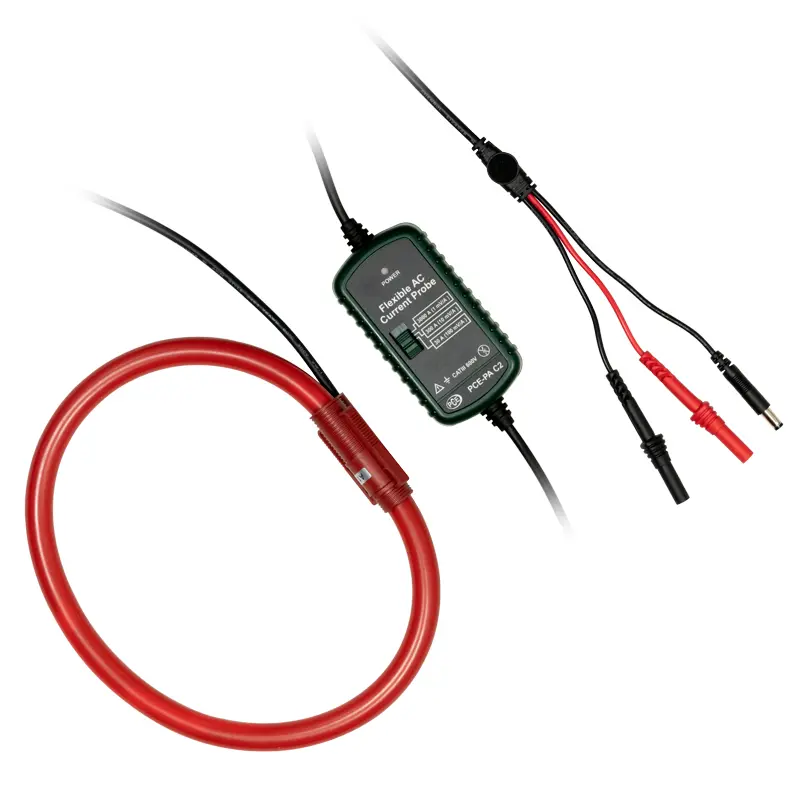

| Maximaler Leitungsdurchmesser | Rogowskispulen: 175 mm | |
| Abmessungen | Messgerät: 225 x 125 x 64 mm | |
| Gewicht | Messgerät: 948 g (inkl. Batterien) Stromzange: 467 g (inkl. Kabel) | |
