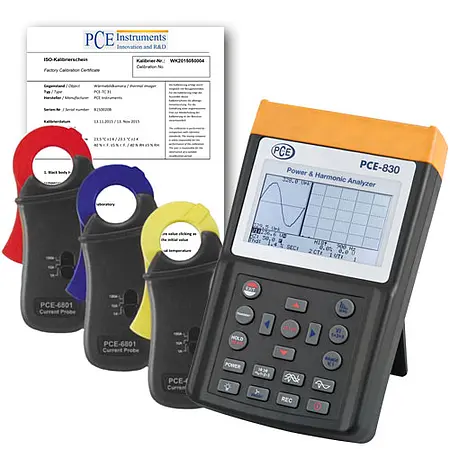

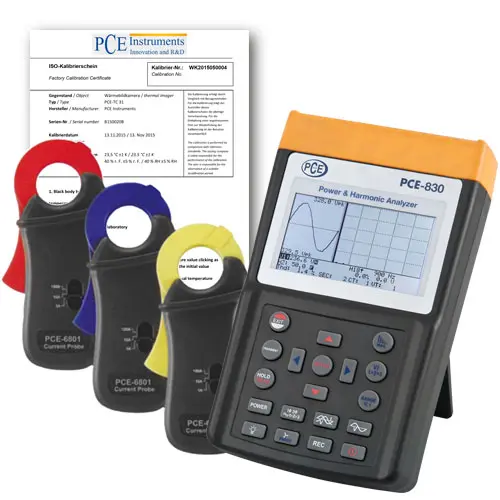

Der Leistungs- und Netzstöranalysator PCE-830 (Power und Harmonics Analyzer) dient zur ein- bis dreiphasigen Messung elektrischer Größen im Wechselstromnetz. Nicht nur die "normalen" Messgrößen wie Spannung, Strom, Frequenz, Leistung und Energie werden ermittelt, auch die gemäß EN50160 geforderten Werte wie Oberschwingungen, Zwischenharmonische und Unsymmetrie werden angezeigt. Störungen im Netz wie Unterbrechungen, Einbrüche, temporäre oder transiente Überspannungen (ab 16uS Dauer) lassen sich mit ihren entsprechenden Werten ermitteln. Dabei stellt das sehr kontrastreiche, hintergrundbeleuchtete Punktmatrix LCD-Display bis zu 35 Parameter gleichzeitig dar.
Bis zu 3 Stromzangen können gleichzeitig adaptiert werden. Im Datenlogger-Modus können bis zu 17470 Messwerte (3Phasen/4Leiter), im einfachsten Fall bis zu 52400 Messwerte (1Phase/2Leiter), auf 85 Datensätze verteilt gespeichert werden. Somit ist dieser Leistungs- und Netzstöranalysator PCE-830 optimal zur Langzeitanalyse einsetzbar. Die im Gerät gesammelten Messwerte können bei Belieben zu einem PC übertragen und mit der dazugehörigen Analysesoftware ausgewertet werden. Im Lieferumfang ist alles enthalten, was Sie zur Messung und Auswertung benötigen (auch Software und Datenkabel). Das Leistungsmessgerät wird werkskalibriert ausgeliefert, kann aber optional auch laborkalibriert und nach ISO zertifiziert werden (bei Erstbestellung oder auch bei einer Rekalibrierung, z.B. jährlich).
| AC Watt (50 oder 60 Hz, PF 0,5 bis 1) | ||
| Messbereich | Auflösung | Genauigkeit |
| 5,0 ... 999,9 W | 0,1 W | ±1% ±0,8 Watt |
| 1,000 ... 9,999 kW | 0,001kW | ±1% ±8 W |
| 10,00 ... 99,99 kW | 0,01kW | ±1% ±80 W |
| 100,0 ... 999,9 kW | 0,01kW | ±1% ±0,8 kW |
| 1000 ... 9999 kW | 1kW | ±1% ±8 kW |
| AC Strom (50 oder 60 Hz, autom. Bereichswahl, TRMS) | ||
| Messbereich | Auflösung | Genauigkeit |
| 0,04 A ... 1 A | 0,001 A | ±0,5% ±0,05 A |
| 0,4 A ... 10,0 A | 0,01 A | ±0,5% ±0,05 A |
| 4 A ... 100,0 A | 0,1 A | ±1,0% ±0,5 A |
| AC Spannung (50 oder 60 Hz, TRMS) | ||
| Messbereich | Auflösung | Genauigkeit |
| 20,0 ... 500,0 V | 0,1 V | ±0,5% ±5 dgt |
| (Phase gegen Nullleiter) | ||
| 20,0 ... 600,0 V | 0,1 V | ±0,5% ±5 dgts |
| (Phase gegen Phase) | ||
| Harmonische Verzerrungen der AC Spannung | ||
| Messbereich | Auflösung | Genauigkeit |
| 1 ... 20te | 0,1 % | ±1,0 % |
| 21 ... 49te | 0,1 % | 4 % v.M.-Wert. ±2,0 % |
| 50 ... 99te | 0,1 % | 6 % v.M.-Wert. ±2,0 % |
| Harmonische des AC Stroms in % | ||
| Messbereich | Auflösung | Genauigkeit |
| 1 ... 20te | 0,1 % | ±0,2 % v.M.-Wert. ±1,0 % |
| 11 ... 20te | 0,1 % | ±2 % v.M.-Wert. ±1,0 % |
| 21 ... 50te (A) | 0,1 % | ±5 % v.M.-Wert. ±1,0 % |
| 21 ... 50te (mA) | 0,1% | ±10% v.M.-Wert. ±1,0% |
| 51 ... 99te | 0,1 % | ±35 % v.M.-Wert. ±1,0 % |
| Leistungsfaktor (PF) | ||
| Messbereich | Auflösung | Genauigkeit |
| 0,00 ... 1,00 | 0,01 | ±0,04 |
| Phasenwinkel (Phi) | ||
| Messbereich | Auflösung | Genauigkeit |
| -180° ... 180° | 0,1° | ±1° |
| Totale harmonische Verzerrung | ||
| Messbereich | Auflösung | Genauigkeit |
| 0,0 ... 20,0 % | 0,1 % | ±1 % |
| 20,0 ... 100 % | 0,1 % | ±3% v.M.-Wert. ±5 % |
| 100 ... 999,9 % | 0,1 % | ±10% v.M.-Wert. ±10% |
| Spitzenwert Messung bei AC Spannung/Strom | ||
| Messbereich | Auflösung | Genauigkeit |
| 50 Hz | 19 uS | ±5 % ±30 digits |
| 60 Hz | 16 uS | ±5 % ±30 digits |
| Scheitelwertmessung bei AC Spannung/Strom | ||
| Messbereich | Auflösung | Genauigkeit |
| 1,00 ... 99,99 | 0,01 | ±5 % ±30 digits |
| Frequenzbereich in Autom.- Modus | ||
| Messbereich | Auflösung | Genauigkeit |
| 45 ... 65 Hz | 0,1 Hz | 0,1 Hz |
| Datenspeicher | 512 kB (nicht flüchtiger Speicher) für bis zu | |
| 52420 Messwerte bei 1Phase/2Leiter Messung | ||
| Schnittstelle | USB (optisch isoliert) | |
| Software und Datenkabelbeides im Lieferumfang, geeignet ab Windows2000, XP, ME | ||
| Display | hintergrundbeleuchtetes, | |
| Punktmatrix- LCD-Display | ||
| Versorgung | 8 x 1,5 V Typ AA (Mignon) | |
| Abmessungen | 257 x 155 x 57 mm | |
| Gewicht | 1160g | |
| Umgebungsbedingungen | max. 85 % relative Feuchtigkeit / | |
| -10 ... +50 °C | ||
| Schutzart / Normung | IEC 61010, 600 V/CAT III | |
| Strommesszange PCE-6801 (100A) | ||
| Stromleiteraufnahme | 30mm Durchmesser | |
| Bereichswahl | manuell (1A, 10A, 100A) | |
| Abmessungen | 210 x 62 x 36 mm | |
| Gewicht | 200g | |
Kalibrierzertifikate werden speziell für den Kunden ausgestellt und sind vom Rückgaberecht ausgeschlossen.
