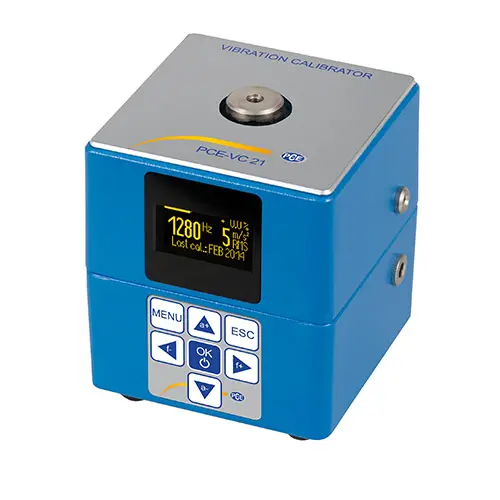

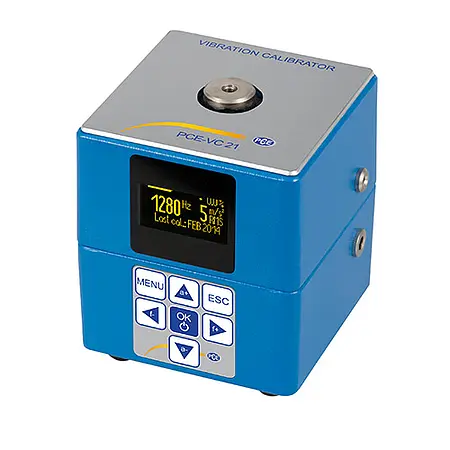

Der Schwingungsmessgerät Kalibrator PCE-VC21 dient der Kalibrierung und Überprüfung von Schwingungssensoren oder Schwingungsmessgeräten. Dank stabiler Schwingampitude und hochgenauer Schwingfrequenz können die Parameter Beschleunigung, Geschwindigkeit und Weg mit dem Schwingungsmessgerät Kalibrator präzise kalibriert werden. Der Effektivwert der Schwingamplitude ist dabei lastunabhängig wodurch Sensoren mit unterschiedlichen Massen von bis zu 500 g kalibriert werden können. Bei Überlast schaltet sich der Schwingungsmessgerät Kalibrator automatisch aus. Darüber hinaus verhindert die einstellbare, automatische Abschaltfunktion ein vorzeitiges Entladen des Akkus.
| Frequenz (Hz) | 15,92 | 40 | 80 | 159,2 | 320 | 640 | 1280 | ||
| Beschleinigung RMS (m/s²) | 1 2 | 1 2 5 | 1 2 5 10 | 1 2 5 10 20 | 1 2 5 10 20 | 1 2 5 10 20 | 1 2 5 10 20 | ||
| Geschwindigkeit RMS (mm/s) | 10 20 | 1 2 5 10 20 | |||||||
| Weg RMS (µm) | 100 200 | 1 2 5 10 20 | |||||||
| Max. Sensormasse in Abhängigkeit von der Beschleunigung (in g) | |||||||||
| bei 1 m/s² | 500 | 500 | 500 | 500 | 500 | 500 | 500 | ||
| bei 2 m/s² | 500 | 500 | 500 | 500 | 500 | 500 | 500 | ||
| bei 5 m/s² | 500 | 500 | 500 | 500 | 500 | 500 | |||
| bei 10 m/s² | 500 | 500 | 500 | 500 | 500 | ||||
| bei 20 m/s² | 250 | 200 | 100 | 50 | |||||
| Allgemeine technische Spezifikationen | |||||||||
| Amplitudenfehler | ± 3 % (0...+40 °C) ± 5 % (-10...+50 °C) | ||||||||
| Frequenzfehler | ± 0,05 % | ||||||||
| Einschwingzeit | < 10 s | ||||||||
| Pegelkontrolle | Prozentanzeige und Piezosummer | ||||||||
| Sensorbefestigung | M5 Innengewinde (90° ± 1°, 7mm tief) / Magnet | ||||||||
| Max. Anzugsmoment | 2 Nm | ||||||||
| Betriebstemperatur | -10 ... +55 °C | ||||||||
| Umgebungsfeuchte | < 90 % bei 30 °C; nicht kondensierend | ||||||||
| Akkumulator | fest eingebautes NiMH-Akkupack; 7,2 V / 1,6 Ah | ||||||||
| Max. Betriebsdauer mit Akku | ca. 5 Stunden bei 100 g Masse | ||||||||
| Ladezeit | ca. 4 Stunden | ||||||||
| Ladestatusanzeige | Balkenanzeige | ||||||||
| Selbstabschaltung | 10 min / einstellbar 1...30 min | ||||||||
| magnetisches Streufeld am Schwingkopf | < 0,2 mT | ||||||||
| Abmessungen | 100 x 100 x 120 mm | ||||||||
| Gewicht | 2200 g | ||||||||
