Best.Nr.: PCE-VM 31-HAWB

Condition Monitoring Vibrationsmessgerät PCE-VM 31-HAWB

5.105,90 €
6.076,02 €
:
4250348714466
PCE-VM 31-HAWB
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
Vibration
Ja
Ja
Lieferzeit: 1 - 2 Werktage

Beschreibung

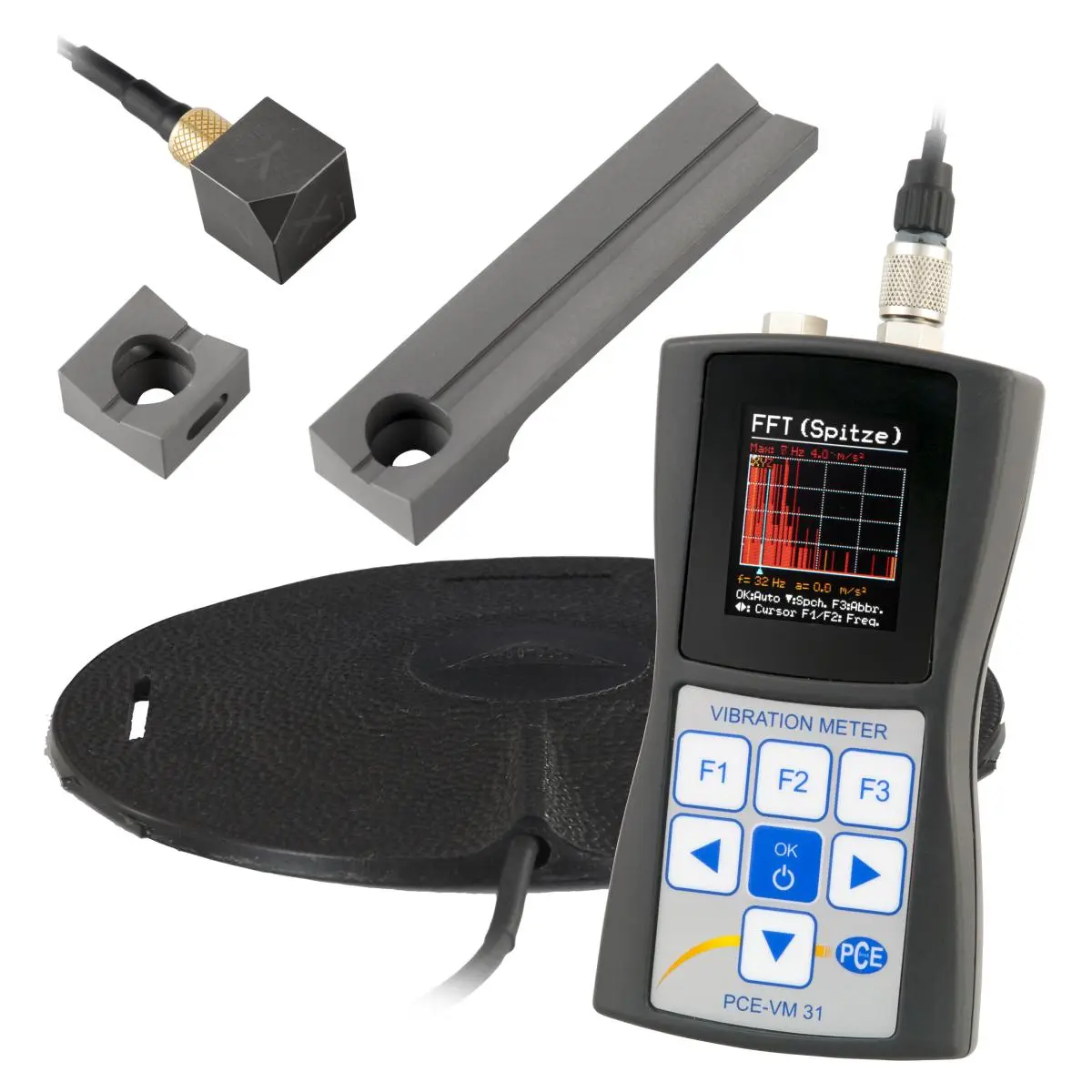

Schwingungsmessgerät PCE-VM 31-HAWB
Messgerät zur Messung der Humanschwingung am Arbeitsplatz /
Messung von Geschwindigkeit, Beschleunigung und Weg / TEDS-Unterstützung /
Speicher für 10.000 Messwerte / USB-Schnittstelle / einfache Bedienung

Das Schwingungsmessgerät PCE-VM 31-HAWB wurde entwickelt, um Humanschwingungen am Arbeitsplatz zu analysieren. So können mit dem Schwingungsmessgerät Ganzkörper-Humanschwingungen nach ISO 2631 und Hand-Arm-Humanschwingungen nach ISO 5349 gemessen werden. Dazu verfügt das Schwingungsmessgerät über zwei Triaxial-Beschleunigungsaufnehmer für Sitz- bzw. Handmessungen. Zudem können mit den passenden Sensoren auch Schwingungsmessungen an Maschinen durchgeführt werden. Hierbei kann das Schwingungsmessgerät die Parameter Geschwindigkeit, Beschleunigung und Weg bestimmen.



Auch SEAT-Messungen können mit einem speziellen Sensor durchgeführt werden. Insgesamt verfügt das Schwingungsmessgerät PCE-VM 31-HAWB über 4 Low-Power- IEPE-Eingänge mit TEDS-Unterstützung zum Anschluss von Sensoren. Die gemessenen Werte können unter anderem als gleitender bzw. Intervall-Effektivwert, Vektorsumme oder Schwingungsdosis angezeigt werden. Der integrierte Flash-Speicher bietet genug Platz für bis zu 10.000 Messwertdatensätze bzw. bis zu 1.000 FFTs. Über die USB-Schnittstelle können die Daten zudem an einen PC übertragen werden. Dort können sie z.B. mit Excel weiter ausgewertet werden.


Merkmale

- Messung von Humanschwingungen
- Geschwindigkeit, Beschleunigung, Weg
- Dreikanal-FFT
- TEDS-Unterstützung
- Speicher für 10.000 Messwerte
- USB-Schnittstelle
- kompakte Bauform
- einfache Bedienung

Spezifikation

MessbereichSensor mit 1 mV/(m/s²)Sensor mit 10 mV/(m/s²)
Beschleunigung1100 m/s²110 m/s²
Geschwindigkeit100 ... 10.000 mm/s
(1 kHz/1 Hz)
10 ... 1.000 mm/s
(1 kHz/1 Hz)
Weg (Spitzenwerte)250 ... 15.000 µm
(5 Hz/250 Hz)
25 ... 1.500 µm
(5 Hz/250 Hz)
Anzeigeauflösung (1 / 10 mV/(m/s²))
Beschleunigung0,01 m/s²
Geschwindigkeit0,1 mm/s
Weg1 µm
Linearitätsbereich> 75 dB für ±6 % Fehler
Rauschen< 0,003 m/s²
Eingänge4 Low-Power-IEPE-Eingänge; 0,7 mA / 17 V; TEDS- Unterstützung, IEEE1451.4, Template 25
Sensorempfindlichkeit0,8 - 120 mV/(m/s²)
Anzeigegrößen Humanschwingung
(Beschleunigung)
Intervall-Effektivwert
Vektorsumme
max. gleitender Effektivwert (MTVV)
Schwingungsdosis (VDV)
Anzeigegrößen Beschleunigung, Geschwindigkeit, Weggleitender Effektivwert
max. Effektivwert
Vektorsumme
Spitzenwert
Maximal-Spitzenwert
FilterBewertungsfilter: Wb, Wc, Wd, Wh, Wj, Wk, Wm
unbewertet: 6,3 - 1259 Hz (H/A) / 0,4 - 100 Hz (G/K)
Beschleunigung: 0,1 - 2000 Hz / 1 - 1000 Hz
Geschwindigkeit: 1 - 100 Hz / 2 - 1000 Hz / 10 - 1000 Hz
Weg: 5 - 250 Hz
Frequenzanalyse (FFT)125 Linien für X/Y/Z, Spitzenwertspektrum der Beschleunigung, 3 - 240 / 6 - 480 / 12 - 960 / 24 - 1920 Hz
SpeicherFlash, 10.000 Messwertdatensätze, 1.000 FFts, je mit Datum, Zeit und Kommentar
AnzeigeOLED, 128 x 160 Pixel, farbig
SchnittstelleUSB 2.0, Full Speed, CDC-Modus (virtueller COM-Port), über Kabel VM2x-USB
Batterien3 x 1,5 V AAA Batterie bzw. Akku (LR03 oder HR03)
Umgebungsbedingungen-20 ... +60 °C, < 95 % r.F.
Abmessungen125 x 65 x 27 mm (ohne Steckverbindungen)
Gewicht140 g

Lieferumfang

1 x Schwingungsmessgerät PCE-VM 31
1 x Ganzkörper- Beschleunigungssensor KB103SVD
1 x Hand-Arm-Beschleunigungssensor KS903.10
1 x Sensorkabel 3 m
1 x Handgriffadapter 140
1 x Handgriffadapter 142
1 x USB-Kabel
3 x Batterien
1 x Bedienungsanleitung
1 x Transportkoffer
