Das Dickenmessgerät / Dickenmesser kann Materialstärken bis 300 mm messen. Damit von den verschiedensten homogenen Werkstoffen die Materialstärke gemessen werden kann, besteht die Möglichkeit die entsprechende Schallgeschwindigkeit im Dickenmessgerät / Dickenmesser zu hinterlegen. Für Werkstoffe wie zum Beispiel Stahl, Aluminium, Zink, Silber und Gold sind die passenden Schallgeschwindigkeiten in der Gerätebibliothek bereits hinterlegt. Somit kann das Dickenmessgerät / Dickenmesser universell eingesetzt werden.
Mit der Grenzwertfunktion bei dem Dickenmessgerät / Dickenmesser können individuelle maximal und minimal Werte hinterlegt werden. Sollte der gemessene Wert des Prüflings außerhalb der Grenzen sein, signalisiert das Dickenmessgerät / Dickenmesser dies visuell. Bei Bedarf kann die Signalisierung neben der visuellen Darstellung auch akustisch durch das Dickenmessgerät / Dickenmesser erfolgen. Daher findet das Dickenmessgerät / Dickenmesser seine Anwendung zum Beispiel bei der Qualitätssicherung und bei der Wareneingangskontrolle.

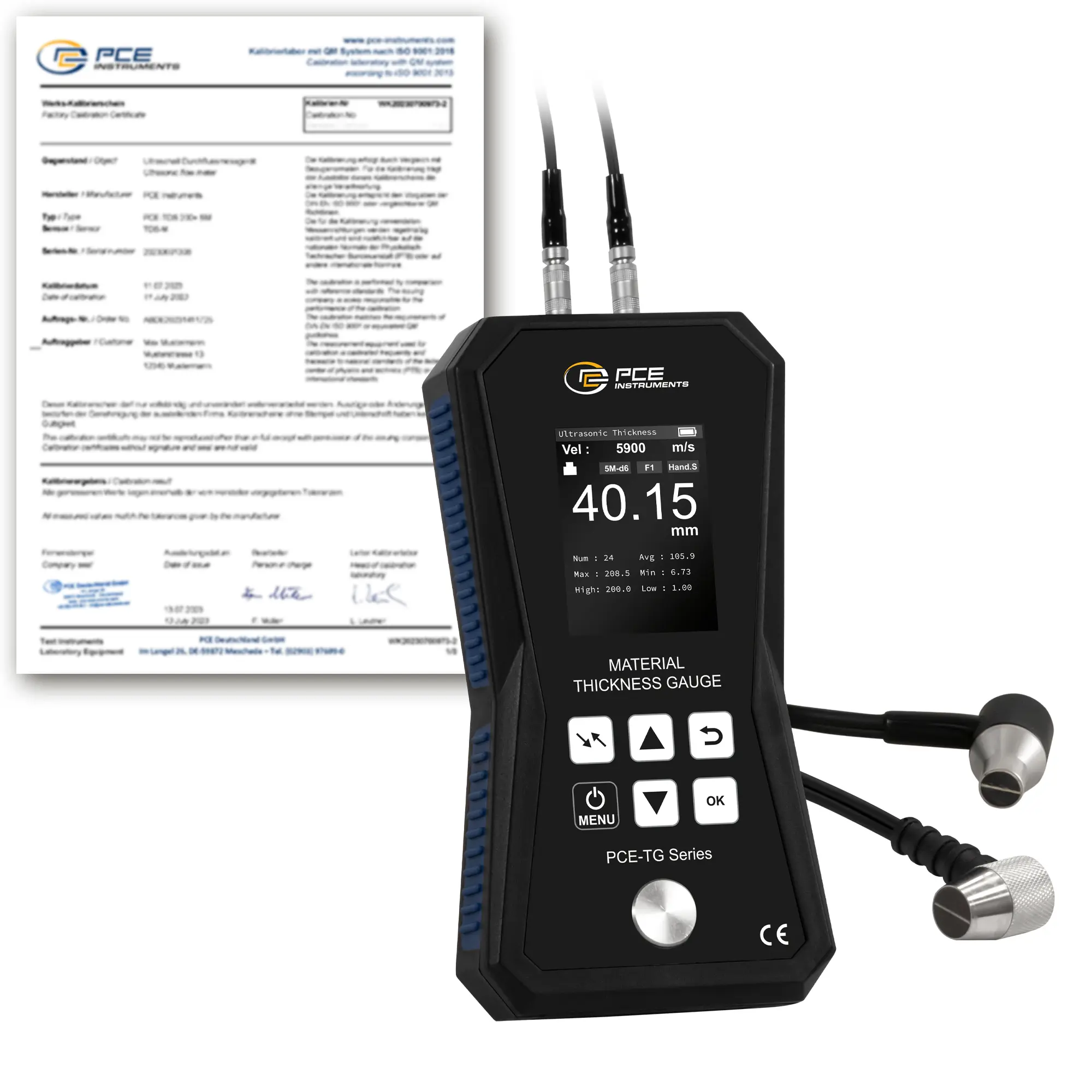

Das Dickenmessgerät / Dickenmesser verfügt über einen Datenspeicher auf welchem die gemessenen Werte aufgezeichnet können. Nach einem Messablauf können die gespeicherten Messwerte direkt auf dem Dickenmessgerät / Dickenmesser analysiert werden. Die gespeicherten Daten werden dabei grafisch von dem Dickenmessgerät / Dickenmesser angezeigt. Zusätzlich kann in der Grafik vom Dickenmessgerät / Dickenmesser jeder einzelne Messpunkt angefahren und abgelesen werden. Für eine vereinfachte Analyse der Messwerte wird der Durchschnitt, der größte und kleinste Messwert bei dem Dickenmessgerät / Dickenmesser angezeigt. Das Dickenmessgerät / Dickenmesser ist mit einem ISO Kalibrierzertifikat ausgestattet.
Materialdicke | |
Messbereich | 1 mm ... 99,99 mm |
Auflösung | 0,01 mm |
Genauigkeit | ±0,5 % v. Mw. + 0,05 mm |
Materialdicke | |
Messbereich | 100 mm ... 300 mm |
Auflösung | 0,1 mm |
Genauigkeit | ±0,5 % v. Mw. + 0,05 mm |
Sensor | |

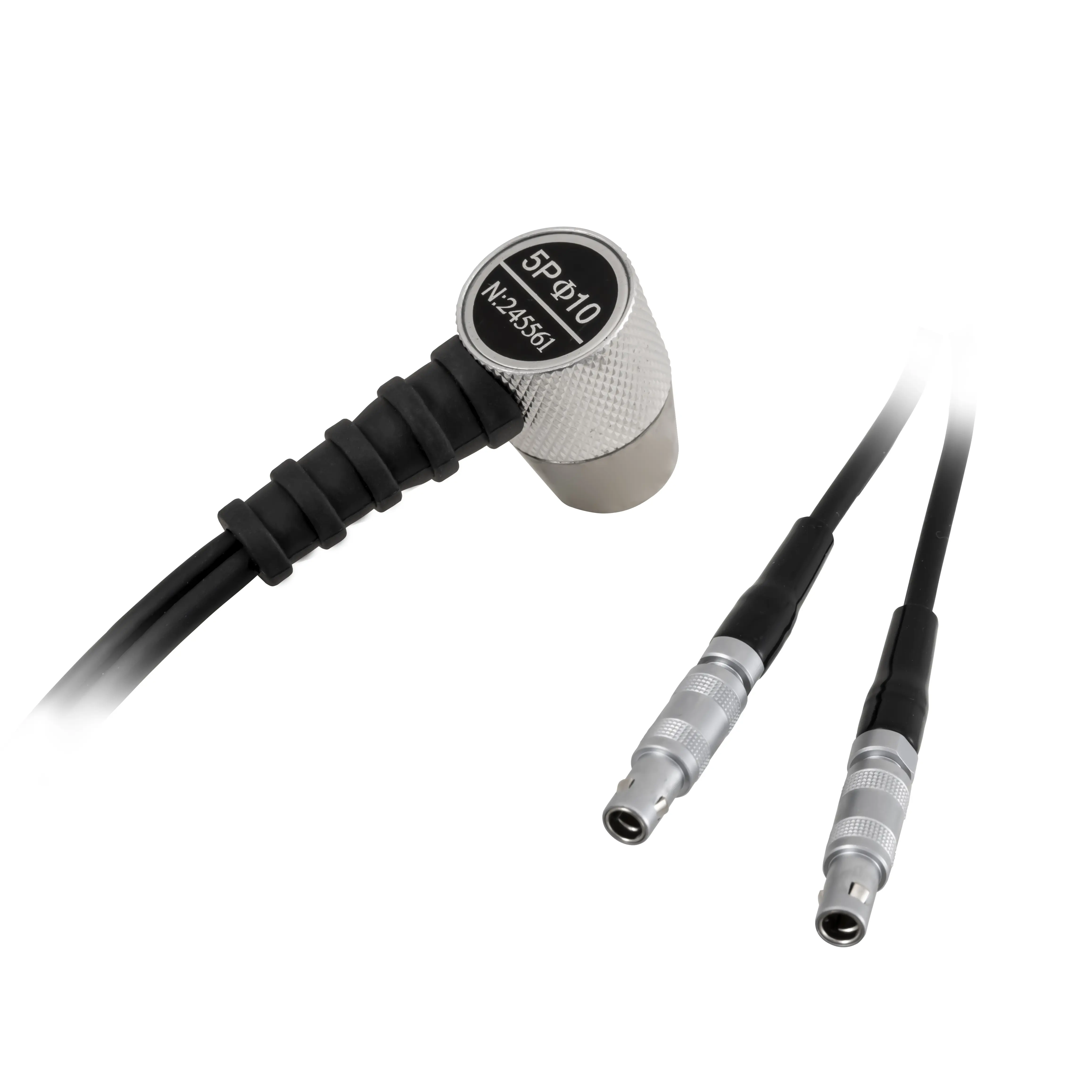

Bezeichnung | PCE-TG 5M10d |
Frequenz | 5 MHz |
Temperaturbereich | -10 ... 60 °C |
Messbare Werkstoffe | Stahl, Aluminium, Zink, Silber, Gold, Metall, Kunststoff, Keramik, Glas, weitere homogene Werkstoffe |
Mindestdurchmesser von Rohren | 30 mm |
Zusatzbeschreibung | Standardsonde für flache Materialien |
Abmessung | Ø 10mm x 23,4 mm |
Gewicht | 39,5 g |
Sensor | |

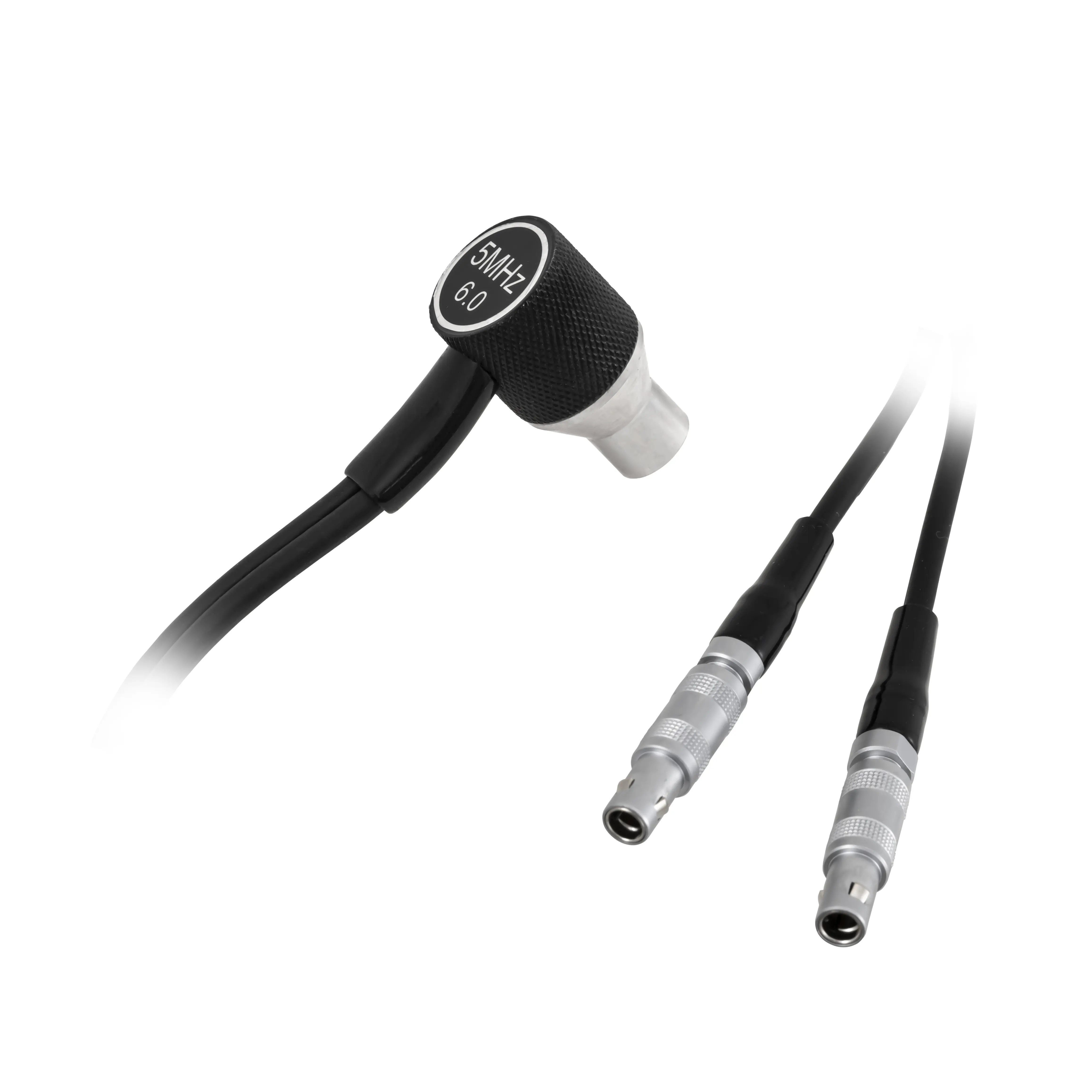

Bezeichnung | PCE-TG 5M6d |
Messbereich | 1 mm ... 50 mm |
Frequenz | 5 MHz |
Temperaturbereich | -10 ... 60 °C |
Messbare Werkstoffe | Stahl, Aluminium, Zink, Silber, Gold, Metall, Kunststoff, Keramik, Glas, weitere homogene Werkstoffe |
Mindestdurchmesser von Rohren | 20 mm |
Zusatzbeschreibung | Standardsonde für flache Materialien |
Abmessung | Ø 6mm x 25,3 mm |
Gewicht | 35 g |
Allgemeine technische Daten | |
Einheiten | mm |
Display Typ | TFT-Farbdisplay |
Displaygröße | 2,4 Zoll |
Speichermedium | Interner Speicher |
Speicherkapazität | 1500 Werte |
Automatische Abschaltung von...bis | 2 ... 30 min. |
Automatische Abschaltung deaktivierbar | Ja |
Schallgeschwindigkeit einstellbar | 1000 ... 9999 m/s |
Menüsprache | Englisch (US), Chinesisch |
Schutzklasse (Gerät) | IP52 |
Gewicht | 230 g |
Abmessungen (L x B x H) | 168 x 87 x 35 mm |
Betriebsbedingungen | 0 ... 40 °C , 0 ... 90 % r.F |
Lagerbedingungen | 0 ... 40 °C , 0 ... 90 % r.F |
Akku/Batterie | 3x 1,5 V AA Batterie , Alkali-Mangan |
Kapazität | 3000 mAh |
