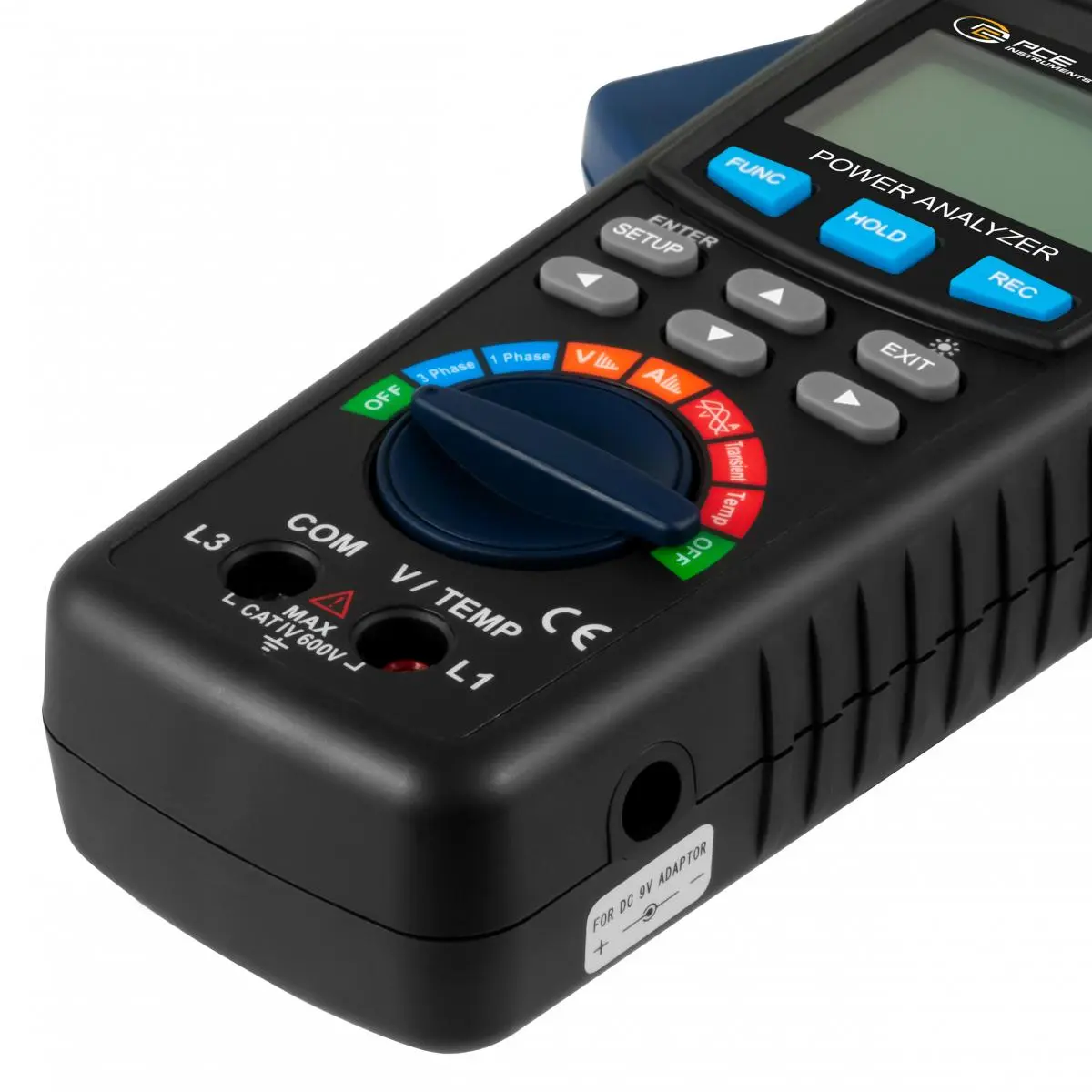

Energiemessgerät PCE-GPA 50

Best.Nr.: PCE-GPA 50
EAN: 4250348720054
760,90 €
905,47 €
Preis zzgl. Versandkosten*
:
4250348720054
PCE-GPA 50
Lieferzeit: 1 - 2 Werktage
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

Sicheres Bezahlen

Sicheres Bezahlen

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Versandkostenfreie Lieferung

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung

Energiemessgerät
Energiemessgerät bis 2000 A / TRMS Messung / Leistungsmessung / Oberwellenanalyse /
Grafikanzeige mit Beleuchtung / Datenspeicher / Netz- und Batteriebetrieb

Das Energiemessgerät wird verwendet, um Strom von 1- bzw. 3-phasigen Verbrauchern zu messen. Dieses Energiemessgerät zeichnet sich besonders durch Ihren Messbereich bis 2000 A aus. Weiterhin hervorzuheben ist das Grafikdisplay vom Energiemessgerät. Hier können neben den numerischen Messwerten, auch die Wellenform der Phase von dem Energiemessgerät angezeigt werden. Ebenso kann das Energiemessgerät verwendet werden, um Spannungen zu messen. Dadurch ist das Energiemessgerät in der Lage mit Hilfe des Phasenwinkels Wirk-, Schein- und Blindleistung zu berechnen. Darüber hinaus kann das Energiemessgerät weitere Netzparameter wie die Energie, Leistungsfaktor und die harmonischen messen.

Neben den umfangreichen Messfunktionen zeichnet dieses Energiemessgerät Ihre Datenloggerfunktion aus. Alle Messwerte lassen sich von dem Energiemessgerät direkt auf einer Micro-SD Karte speichern. Betrieben wird das Energiemessgerät mit 2 1,5 V AA Batterien. Es ist aber auch möglich für Langzeitmessungen das Energiemessgerät mit einem Netzteil zu betreiben.

Merkmale

- Grafikdisplay
- Datenlogger auf Micro-SD Karte
- Messung für 1 und 3 Phasen
- Temperaturmessung mit Thermoelement
- Spannungsmessung 10 V ... 600 V AC RMS
- Strommessung 5 ... 2000 A AC RMS
- Stromzangenöffnung 50 mm
- Harmonische Verzerrung bis zur 50. Ordnung

Spezifikation

Messart

Wechselspannung AC V

 Messbereich Auflösung Genauigkeit
  10 ... 600 V 0,1 V ±(0,5 % ... 3 Digit)
  Spitze-Spitze 0,1 V ±(5% ... 30 Digit)


Wechselstrom AC A

 5 ... 2000 A <100 A: 0,01 A <200 A: ±(1 %+ 0,5 A)
    <1000 A: 0,1 A >200 A: ±(1 % + 5 A)
  Spitze-Spitze >1000 A: 1 A ±(5 % + 30 Digit)

Leistungsfaktor (PF) 0 ... 1 0,001 ± 0,04

Phasenwinkel -180 ° ... 180 ° 0,1 ° ± 1° x PF

Frequenz 45 ... 65 Hz 0,1 Hz ± 0,2 Hz

Wirk-, Blind- & 0 ... 9,999 M 0,1 ... 0,001 M ±(1,5 % + 20 Digit)
Scheinleistung (W / VA / VAR) (W / VA / VAR)

Harmonische AC V 1 ... 20. Ordnung 0,1 V ±(2 % + 5 Digit)
  21 ... 50 Ordnung
 0,1 V ±(4 % + 5 Digit)

Harmonische AC A

 1 ... 20. Ordnung <100 A: 0,01 A ±(2 % + 5 Digit)
Wechselstrom   <1000 A: 0,1 A
  21 ... 50 Ordnung >1000 A: 1 A ±(4 % + 5 Digit)

Harmonische AC V % 1 ... 20. Ordnung 0,1 % ±(2 % + 10 Digit)
  21 ... 50 Ordnung 0,1 % ±(4 % + 20 Digit)

Absolute harmonische 0 ... 20 % 0,1 % ±(2 % + 5 Digit)
Verzerrung 20,1 ... 100 % 0,1 % ±(6% + 10 Digit)

Temperatur Typ K -100 ... 199,9 °C 0,1 °C ±(1 % + 1 °C)
Thermoelement 200 ... 1300 °C 1 °C ±(1 % + 2 °C)

Anzeige Grafik LCD
AC V Eingangsimpedanz 10 MOhm
Frequenzbereich 40 Hz ... 1 kHz
Stromzange
Kalibrierte Frequenz 45 ... 65 Hz
Stromzange
Überlastschutz AC V: 720 V RMS
  AC A: 2100 A
Datenspeicher Micro-SD Karte
Aktualisierungsrate 1 Sekunde
Display
Speicherrate 2 ... 7200s
Datenspeicher
Speicherformat XLS
Schnittstelle Serielle Schnittstelle zur Live-Darstellung an PC
  (SOFT-LUT-USB wird benötigt)
Spannungsversorgung 2 x 1,5 V AA Batterie
  9 V / 800 mA Netzteil
Stromaufnahme 60 mA DC
Zangenöffnung 50 mm
Betriebsbedingungen 0 ... 50 °C / max. 80 %r.F.
Gewicht ca. 595 g
Abmessungen 280 x 106 x 47 mm


Lieferumfang

1 x Energiemessgerät PCE-GPA 50
1 x Messleitungssatz
2 x Krokodilklemmen
1 x Micro SD Speicherkarte
1 x Netzteil 9 V / 800 mA
2 x 1,5 V AA Batterie
1 x Tragetasche
1 x Bedienungsanleitung
