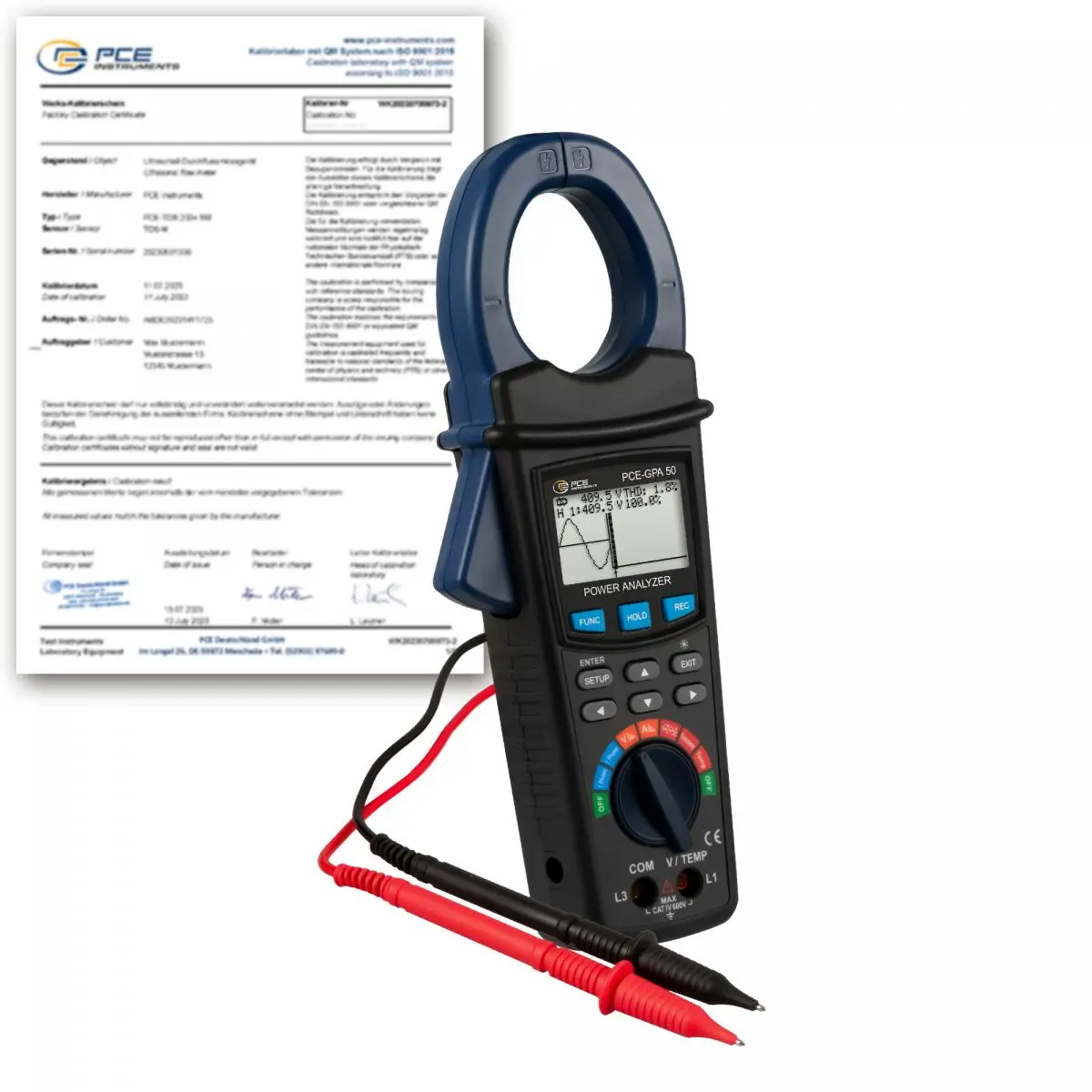

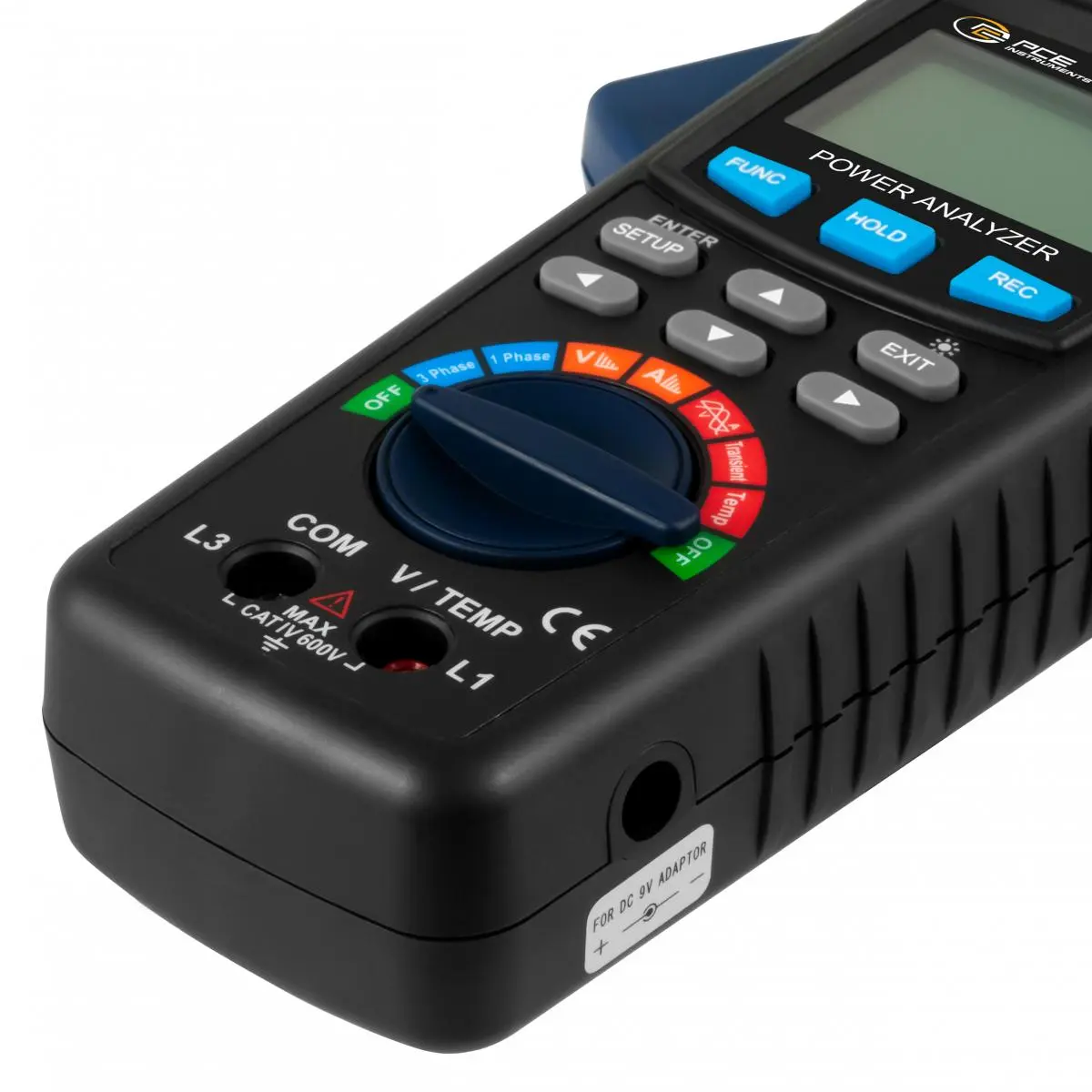

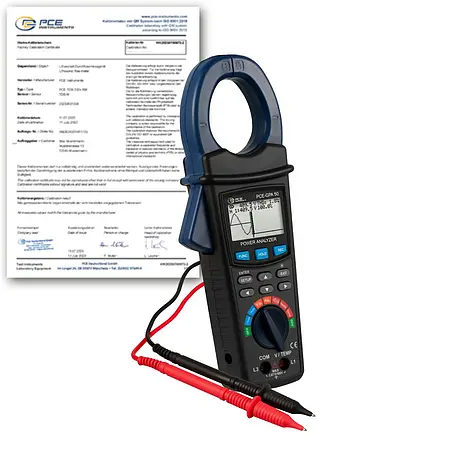

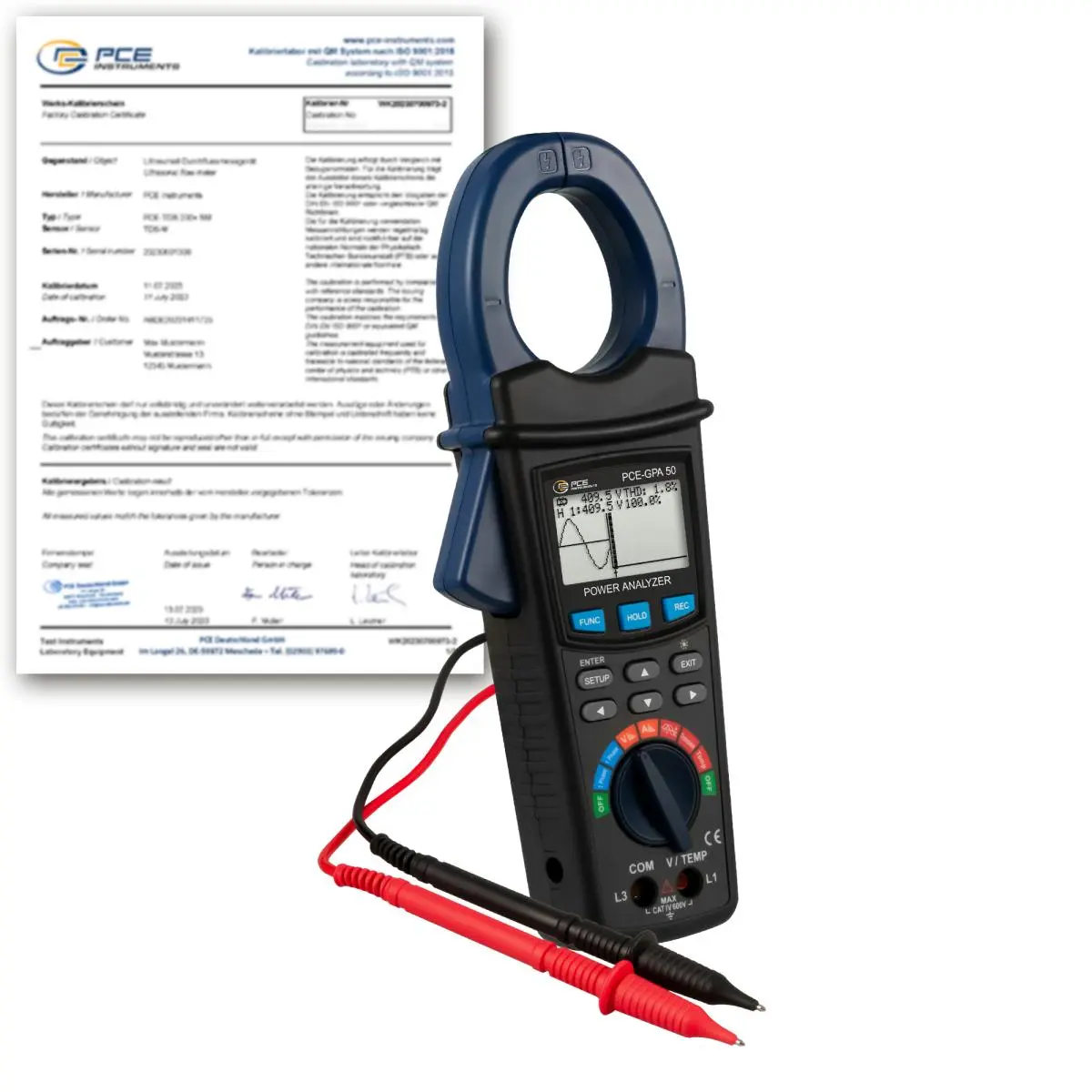

Energiemessgerät PCE-GPA 50-ICA inkl. ISO-Kalibrierzertifikat

Best.Nr.: PCE-GPA 50-ICA
EAN: 4250348726018
964,90 €
1.148,23 €
ISO-Kalibrierung
Preis zzgl. Versandkosten*
:
4250348726018
PCE-GPA 50-ICA
Lieferzeit: 5 - 7 Werktage
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

Sicheres Bezahlen

Sicheres Bezahlen

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Versandkostenfreie Lieferung

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Zubehör

Messadapter PCE-PA-ADP-SCHUKO
PCE-PA-ADP-SCHUKO Leistungsadapter-Adapter
294,90 €

Beschreibung

Energiemessgerät inkl. ISO-Kalibrierzertifikat
Energiemessgerät bis 2000 A / TRMS Messung / Leistungsmessung / Oberwellenanalyse /
Grafikanzeige mit Beleuchtung / Datenspeicher / Netz- und Batteriebetrieb

Das Energiemessgerät wird verwendet, um Strom von 1- bzw. 3-phasigen Verbrauchern zu messen. Dieses Energiemessgerät zeichnet sich besonders durch Ihren Messbereich bis 2000 A aus. Weiterhin hervorzuheben ist das Grafikdisplay vom Energiemessgerät. Hier können neben den numerischen Messwerten, auch die Wellenform der Phase von dem Energiemessgerät angezeigt werden. Ebenso kann das Energiemessgerät verwendet werden, um Spannungen zu messen. Dadurch ist das Energiemessgerät in der Lage mit Hilfe des Phasenwinkels Wirk-, Schein- und Blindleistung zu berechnen. Darüber hinaus kann das Energiemessgerät weitere Netzparameter wie die Energie, Leistungsfaktor und die harmonischen messen.

Neben den umfangreichen Messfunktionen zeichnet dieses Energiemessgerät Ihre Datenloggerfunktion aus. Alle Messwerte lassen sich von dem Energiemessgerät direkt auf einer Micro-SD Karte speichern. Betrieben wird das Energiemessgerät mit 2 1,5 V AA Batterien. Es ist aber auch möglich für Langzeitmessungen das Energiemessgerät mit einem Netzteil zu betreiben.

Merkmale

- Grafikdisplay
- Datenlogger auf Micro-SD Karte
- Messung für 1 und 3 Phasen
- Temperaturmessung mit Thermoelement
- Spannungsmessung 10 V ... 600 V AC RMS
- Strommessung 5 ... 2000 A AC RMS
- Stromzangenöffnung 50 mm
- Harmonische Verzerrung bis zur 50. Ordnung

Spezifikation

Messart

Wechselspannung AC V

MessbereichAuflösungGenauigkeit
 10 ... 600 V0,1 V±(0,5 % ... 3 Digit)
 Spitze-Spitze0,1 V±(5% ... 30 Digit)


Wechselstrom AC A

5 ... 2000 A<100 A: 0,01 A<200 A: ±(1 %+ 0,5 A)
  <1000 A: 0,1 A>200 A: ±(1 % + 5 A)
 Spitze-Spitze>1000 A: 1 A±(5 % + 30 Digit)

Leistungsfaktor (PF)0 ... 10,001± 0,04

Phasenwinkel-180 ° ... 180 °0,1 °± 1° x PF

Frequenz45 ... 65 Hz0,1 Hz± 0,2 Hz

Wirk-, Blind- &0 ... 9,999 M0,1 ... 0,001 M±(1,5 % + 20 Digit)
Scheinleistung(W / VA / VAR)(W / VA / VAR)

Harmonische AC V1 ... 20. Ordnung0,1 V±(2 % + 5 Digit)
 21 ... 50 Ordnung
0,1 V±(4 % + 5 Digit)

Harmonische AC A

1 ... 20. Ordnung<100 A: 0,01 A±(2 % + 5 Digit)
Wechselstrom <1000 A: 0,1 A
 21 ... 50 Ordnung>1000 A: 1 A±(4 % + 5 Digit)

Harmonische AC V %1 ... 20. Ordnung0,1 %±(2 % + 10 Digit)
 21 ... 50 Ordnung0,1 %±(4 % + 20 Digit)

Absolute harmonische0 ... 20 %0,1 %±(2 % + 5 Digit)
Verzerrung20,1 ... 100 %0,1 %±(6% + 10 Digit)

Temperatur Typ K-100 ... 199,9 °C0,1 °C±(1 % + 1 °C)
Thermoelement200 ... 1300 °C1 °C±(1 % + 2 °C)

AnzeigeGrafik LCD
AC V Eingangsimpedanz10 MOhm
Frequenzbereich40 Hz ... 1 kHz
Stromzange
Kalibrierte Frequenz45 ... 65 Hz
Stromzange
ÜberlastschutzAC V: 720 V RMS
 AC A: 2100 A
DatenspeicherMicro-SD Karte
Aktualisierungsrate1 Sekunde
Display
Speicherrate2 ... 7200s
Datenspeicher
SpeicherformatXLS
SchnittstelleSerielle Schnittstelle zur Live-Darstellung an PC
 (SOFT-LUT-USB wird benötigt)
Spannungsversorgung2 x 1,5 V AA Batterie
 9 V / 800 mA Netzteil
Stromaufnahme60 mA DC
Zangenöffnung50 mm
Betriebsbedingungen0 ... 50 °C / max. 80 %r.F.
Gewichtca. 595 g
Abmessungen280 x 106 x 47 mm


Lieferumfang

1 x Energiemessgerät PCE-GPA 50-ICA
1 x Messleitungssatz
2 x Krokodilklemmen
1 x Micro SD Speicherkarte
1 x Netzteil 9 V / 800 mA
2 x 1,5 V AA Batterie
1 x Tragetasche
1 x Bedienungsanleitung
1 x ISO-Kalibrierzertifikat
