Füllstandssensor PCE-SLS 10

Name: Füllstandssensor PCE-SLS 10
Brand: PCE Instruments
SKU: 5947359
Price: 567.900000007 EUR
Availability: InStock

Best.Nr.: PCE-SLS 10

EAN: 4250348723079

567,90 €

Preis (Netto)

675,80 €

Preis (Brutto)

Preis zzgl. Versandkosten*

EAN:

4250348723079

Best.Nr.

PCE-SLS 10

Lieferzeit: Momentan nicht lieferbar!

Messgröße

Messbereich

Gehäuse

Trennmembrane

Ausgang

Dichtung

Elektrischer Anschluss

Grundpreis wird multipliziert mit der Kabellänge nachberechnet.

Genauigkeit

Kabellänge

Kabellänge wird aufpreispflichtig anhand der Länge und dem gewählten Kabeltyp nachberechnet!

»Frage zu diesem Artikel

Ihre PCE Instruments Vorteile

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Sicheres Bezahlen

15 Werktage Rückgaberecht

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung

Füllstandssensor mit Keramikmembran / Sensor und Kabel trennbar /

4 ... 20 mA bzw. 0 ... 10 V Ausgang / bis 100 mH2O messbar / ±0,35 % Genauigkeit

Der Füllstandssensor basiert auf einer Keramikmesszelle. Dieser Füllstandssensor wurde für den Messung von Füllständen von Abwasser, verschmutzten und höher-viskosen Medien entwickelt. Als Besonderheit bei diesem Füllstandssensor ist der Sonden- und Kabelteil voneinander trennbar. Dies hat zur Folge, dass Wartungs- oder Montagearbeiten der Sensor schnell getauscht werden kann. Zum Schutz der Sensormembran besitzt der Füllstandssensor eine abnehmbare Schutzkappe. Der Messbereich vom Füllstandssensor reicht modellabhängig von 0 ... 40 cmH2O bis hin zu 0 ... 100 mH2O. Der gemessene Füllstand wird vom Füllstandssensor als analoges Signal ausgegeben. Dieses Signal kann von Prozessanzeigen, SPS'en oder Datenloggern verarbeitet werden.

Merkmale

- Nenndrücke bis 100 mH2O

- Genauigkeit ±0,35 % vom Messbereich

- 39,5 mm Durchmesser

- Kabel und Sonde trennbar

- geeignet für Abwasser, Kraftstoffe und Wasser

- Keramiksensor

- für verschmutzte und viskose Medien nutzbar

- verschiedene Konfigurationen möglich

Spezifikation

Nenndruck	Füllhöhe	Überlast
0,04 Bar	0 ... 0,4 mH2O	2 Bar
0,06 Bar	0 ... 0,6 mH2O	2 Bar
0,1 Bar	0 ... 1 mH2O	4 Bar
0,16 Bar	0 ... 1,6 mH2O	4 Bar
0,25 Bar	0 ... 2,5 mH2O	6 Bar
0,4 Bar	0 ... 4 mH2O	6 Bar
0,6 Bar	0 ... 6 mH2O	8 Bar
1 Bar	0 ... 10 mH2O	8 Bar
1,6 Bar	0 ... 16 mH2O	15 Bar
2,5 Bar	0 ... 25 mH2O	25 Bar
4 Bar	0 ... 40 mH2O	25 Bar
6 Bar	0 ... 60 mH2O	35 Bar
10 Bar	0 ... 100 mH2O	35 Bar


Genauigkeit (wählbar)	≤ ±0,35 % v. Mb. (Standard) ≤ ±0,25 % v. Mb. (Option)
Ausgangssignal (wählbar)	4 ... 20 mA (2-Leiter) 0 ... 10 V (3-Leiter)
Bürde	R_max = [(UB – UB min) / 0,02 A] Ω
Einflusseffekte	Hilfsenergie: 0,05 % FSO / 10 V Bürde: 0,05 % FSO / kΩ
Langzeitstabilität	≤ ± 0,1 % FSO / Jahr bei Referenzbedingungen
Einschaltzeit	700 ms
Mittlere Einstellzeit	≤ 200 ms
Maximale Einstellzeit	380 ms
Messrate	5 Hz
Temperaturfehler	≤ ± 1 % v. Mb. (-20 ... 80 °C)
Kurzschlussfestigkeit	permanent
Verpolschutz	keine Schädigung, aber auch keine Funktion
Blitzschutz	2-Leiter: Integriert 3-Leiter: Ohne
Anschlusskabel (wählbar)	PVC ( -5 ... 70 °C) grau Ø 7,4 mm PUR (-25 ... 70 °C) schwarz Ø 7,4 mm FEP 4 (-25 ... 70 °C) schwarz Ø 7,4 mm TPE-U (-25 ... 125 °C) blau Ø 7,4 mm
Gehäuse	Edelstahl 1.4404
Dichtungen (wählbar)	FKM EPDM
Trennmembran (wählbar)	Keramik Al2O3 96 % Keramik Al2O399,9 %
max. Stromaufnahme	21 mA
Medien	Wasser Abwasser Kraftstoffe und Öle
Anwendungsgebiete	Grundwasserpegelmessung Regenüberlaufbeckenmessung Klärwerke Wasseraufbereitung Füllstandsüberwachung an offenen Behältern Kraftstofflager Tankbatterien Biogasanlagen
Betriebsbedingungen	-25 ... 125 °C
Laberbedingungen	-40 ... 40 °C
Abmessungen	Ø 39,5 mm x 178,5 mm
Gewicht	ca. 650 g (ohne Kabel)

Lieferumfang

1 x Füllstandssensor PCE-SLS 10 in gewählter Konfiguration

1 x Bedienungsanleitung

Dokumente / Downloads

Datenblatt

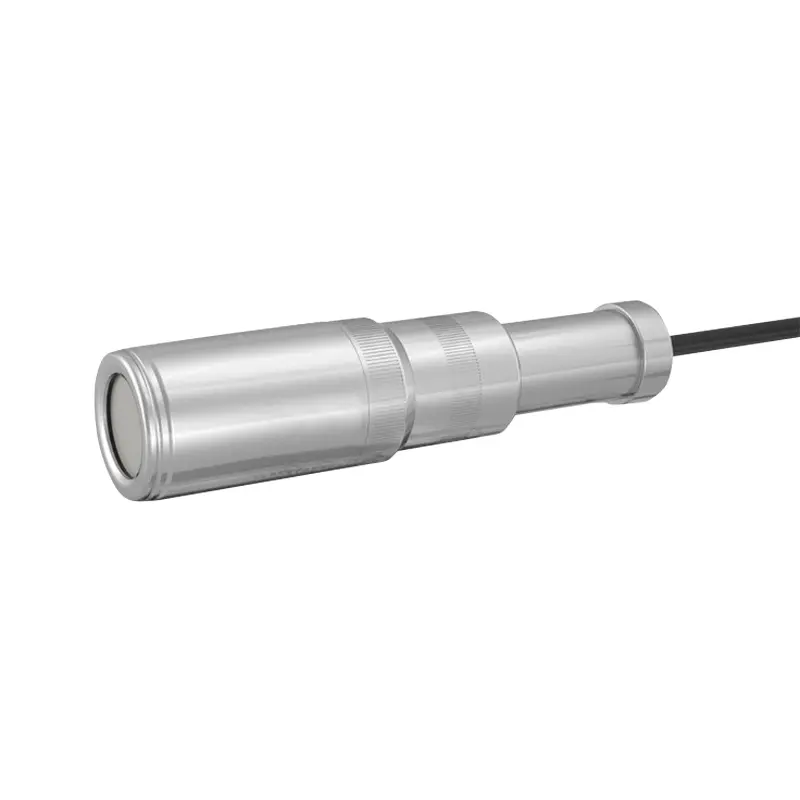

Füllstandssensor

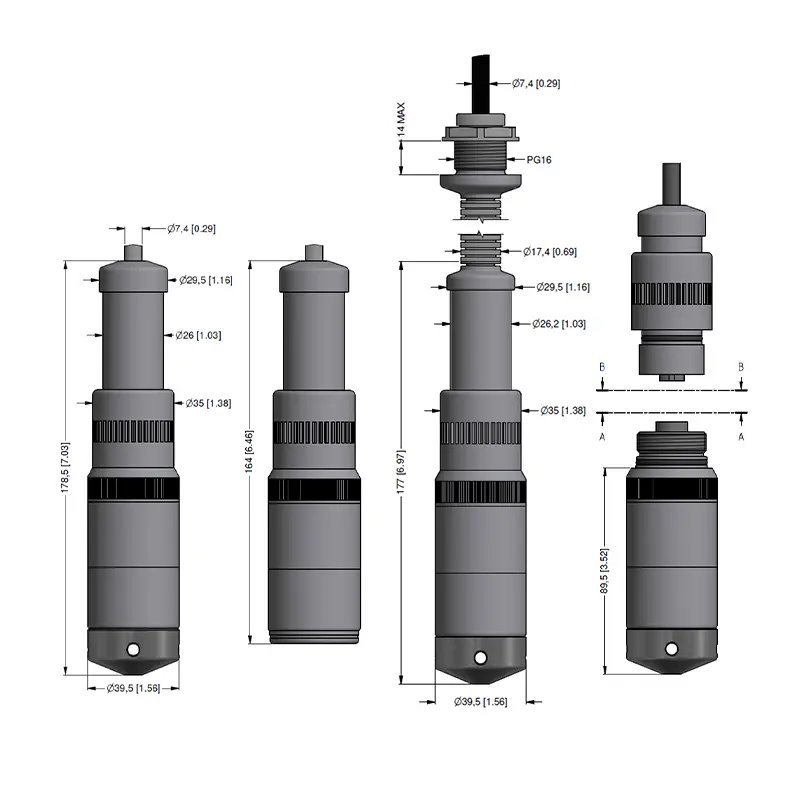

Füllstandssensor Maße
