Füllstandssensor PCE-SLS 20

Best.Nr.: PCE-SLS 20
EAN: 4250348723086
427,90 €
509,20 €
Preis zzgl. Versandkosten*
:
4250348723086
PCE-SLS 20
Lieferzeit: Momentan nicht lieferbar!
Grundpreis wird multipliziert mit der Kabellänge nachberechnet.
m
Kabellänge wird aufpreispflichtig anhand der Länge und dem gewählten Kabeltyp nachberechnet!
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

Sicheres Bezahlen

Sicheres Bezahlen

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Versandkostenfreie Lieferung

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung

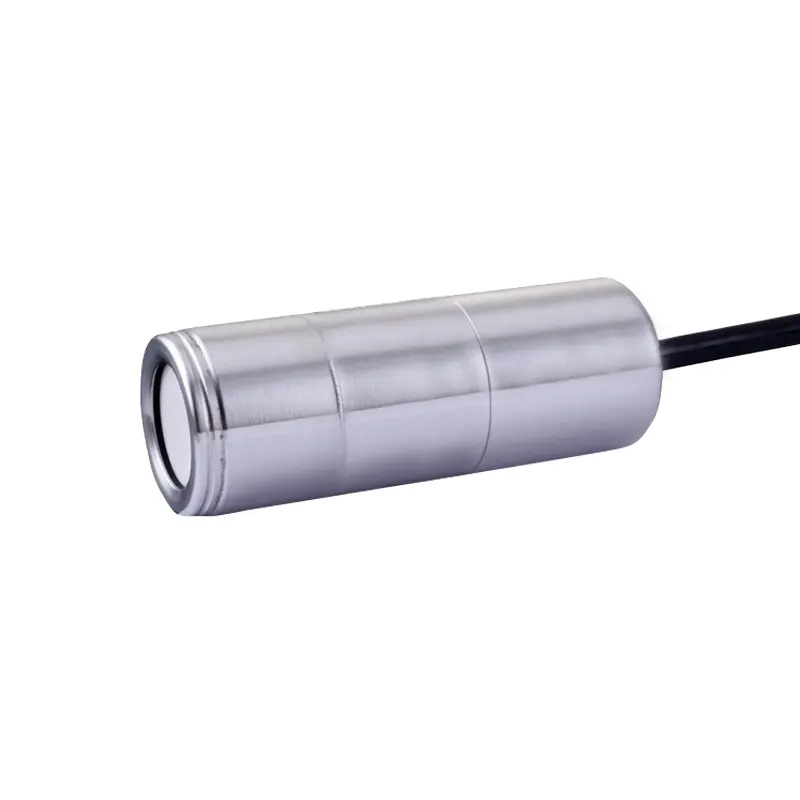

Edelstahl-Tauchsonde
Hydrostatischer Füllstandssensor mit Keramikmembran bis 200 mH2O messbar/
4 ... 20 mA / 0 ... 10 V Ausgang / ±0,35 % Genauigkeit

Die Edelstahl-Tauchsonde ist für die Messung von Füllstand im Prozess geeignet. Die Tauchsonde eignet sich besonders für die Füllstandsmessung von Abwasser, verschmutzen oder hoher-viskosen Medien. Die Edelstahl-Tauchsonde nutzt eine kapazitive Keramikmesszelle und bestimmt über den Druck die Füllhöhe in Behältern. Auf Grund der hohen Genauigkeit von ±0,35 % vom Messbereich, eignet sich die Edelstahltauchsonde auch für geringe Füllhöhen. So erstreckt sich der Messbereich der Edelstahl-Tauchsonde von 0 ... 0,4 mH2O bis 0 ... 200 mH2O. Was einem Druck von 40 mBar bis 20 Bar entspricht. Die Edelstahl-Tauchsonde gibt den Messwert als analoges Signal, je nach Variante, in 4 ... 20 mA oder 0 ... 10 V aus. Damit kann der Füllstandsensor an fast jedes Prozessauswertegerät angeschlossen werden.

Merkmale

- Nenndrücke bis 200 mH2O
- Genauigkeit 0,35 % vom Messbereich
- 39,5 mm Durchmesser
- geeignet für Trinkwassergewinnung
- Keramiksensor
- für verschmutzte und viskose Medien nutzbar

Spezifikation

Nenndruck Füllhöhe Überlast
0,04 Bar 0 ... 0,4 mH2O 2 Bar
0,06 Bar 0 ... 0,6 mH2O 2 Bar
0,1 Bar 0 ... 1 mH2O 4 Bar
0,16 Bar 0 ... 1,6 mH2O 4 Bar
0,25 Bar 0 ... 2,5 mH2O 6 Bar
0,4 Bar 0 ... 4 mH2O 6 Bar
0,6 Bar 0 ... 6 mH2O 8 Bar
1 Bar 0 ... 10 mH2O 8 Bar
1,6 Bar 0 ... 16 mH2O 15 Bar
2,5 Bar 0 ... 25 mH2O 25 Bar
4 Bar 0 ... 40 mH2O 25 Bar
6 Bar 0 ... 60 mH2O 35 Bar
10 Bar 0 ... 100 mH2O 35 Bar
16 Bar 0 ... 160 mH2O 45 Bar
20 Bar 0 ... 200 mH2O 45 Bar

Genauigkeit (wählbar) ≤ ±0,35 % v. Mb. (Standard)
≤ ±0,25 % v. Mb. (Option)

Ausgangssignal (wählbar) 4 ... 20 mA (2-Leiter)
0 ... 10 V (3-Leiter)

Bürde Rmax = [(UB – UB min) / 0,02 A] Ω
Einflusseffekte Hilfsenergie: 0,05 % FSO / 10 V
Bürde: 0,05 % FSO / kΩ

Langzeitstabilität ≤ ± 0,1 % FSO / Jahr bei Referenzbedingungen
Einschaltzeit 700 ms
Mittlere Einstellzeit ≤ 200 ms
Maximale Einstellzeit 380 ms
Messrate 5 Hz
Temperaturfehler ≤ ± 1 % v. Mb. (-20 ... 80 °C)
Kurzschlussfestigkeit permanent
Verpolschutz keine Schädigung, aber auch keine Funktion
Blitzschutz 2-Leiter: Integriert
3-Leiter: Ohne

Anschlusskabel (wählbar) PVC ( -5 ... 70 °C) grau Ø 7,4 mm
PUR (-25 ... 70 °C) schwarz Ø 7,4 mm
FEP 4 (-25 ... 70 °C) schwarz Ø 7,4 mm
TPE-U (-25 ... 125 °C) blau Ø 7,4 mm


Geschirmtes Kabel mit eingearbeitetem Luftschlauch als Referenzbezug zum umgebenden Luftdruck. Freihängende Tauchsonden mit FEP-Kabeln sollten nicht verwendet werden, wenn mit Einwirkungen durch hochaufladende Prozesse zu rechnen ist.

Gehäuse Edelstahl 1.4404
Dichtungen (wählbar) FKM
EPDM
FFKM

Trennmembran (wählbar) Keramik Al2O3 96 %
Keramik Al2O399,9 %

max. Stromaufnahme 21 mA
Medien Wasser
Abwasser
Kraftstoffe und Öle

Anwendungsgebiete Trinkwassergewinnung
Klärwerke
Wasseraufbereitung
Füllstandsüberwachung an offenen Behältern
Kraftstofflager
Tankbatterien
Biogasanlagen

Betriebsbedingungen -25 ... 125 °C
Laberbedingungen -40 ... 40 °C

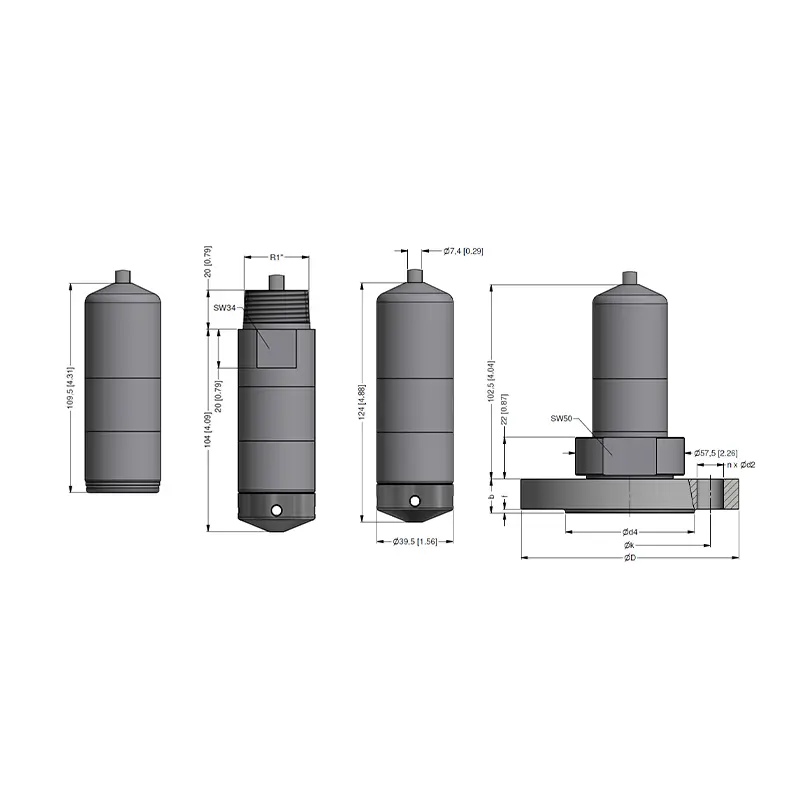

Abmessungen Ø 39,5 mm x 124 mm
Gewicht ca. 400 g (ohne Kabel)


Lieferumfang

1 x Edelstahl-Tauchsonde PCE-SLS 20 in gewählter Konfiguration
1 x Bedienungsanleitung
