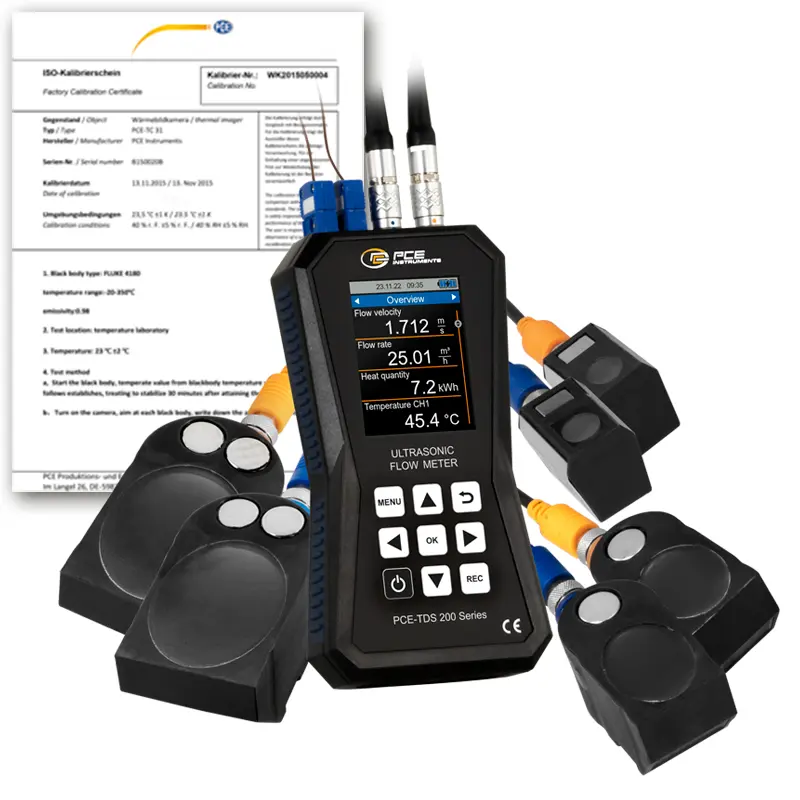

HLK-Messgerät PCE-TDS 200+ SML-ICA inkl. ISO-Kalibrierzertifikat

Name: HLK-Messgerät PCE-TDS 200+ SML-ICA inkl. ISO-Kalibrierzertifikat
Brand: PCE Instruments
SKU: 6109565
Price: 4685.9 EUR
Availability: InStock

Best.Nr.: PCE-TDS 200+ SML-ICA

EAN: 4250348732279

Ihre PCE Instruments Vorteile

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Sicheres Bezahlen

15 Werktage Rückgaberecht

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Zubehör

Temperaturanlegefühler TF-RA330-3

45,90 €

Temperaturanlegefühler TF-RA330

39,90 €

Temperaturanlegefühler / Rohranlegefühler TF-RA330-5

49,90 €

Schulung zum Durchflussmessgerät PCE-TDS 200

506,90 €

ISO-Kalibrierzertifikat für ein Ultraschall-Durchflussmessgerät

374,90 €

Software zum Ultraschall Durchflussmessgerät

166,90 €

K-GEL Hochtemperaturkoppelgel

98,90 €

TT-GEL Ultraschallkontaktgel

19,90 €

PCE-TDS 200 SR SENSOR On Rail Sensoren für das Ultraschall Durchflussmessgerät

576,90 €

PCE-TDS 200 S SENSOR für das Ultraschall Durchflussmessgerät

320,90 €

PCE-TDS 200 MR SENSOR On Rail Sensoren für das Ultraschall Durchflussmessgerät

682,90 €

PCE-TDS 200 M SENSOR für das Ultraschall Durchflussmessgerät

320,90 €

PCE-TDS 200 L SENSOR für das Ultraschall Durchflussmessgerät

660,90 €

Beschreibung

HLK-Messgerät mit 32 GB Datenspeicher / Messbereich ±32 m/s /

Reproduzierbarkeit ±0,5 % vom Messwert / verschiedene Messsonden / Alarmgrenzwerte /

2,8 " LC-Display / für alle Medien

Das HLK-Messgerät hat einen Messbereich von ±32 m/s. Mit einer Genauigkeit von ±1,5 % v. Mw. bei einem Rohrdurchmesser von DN ≥50, ±3,5 % v. Mw. bei einem Rohrdurchmesser von DN <50 und einer Reproduzierbarkeit von ±0,5 % v. Mw. ist das HLK-Messgerät ein besonders präzises Messmittel. Für die Installation der Sensoren beim HLK-Messgerät, steht eine Installationshilfe zur Verfügung. Bei der Installationshilfe wird grafisch die Signalqualität vom HLK-Messgerät angezeigt. Zusätzlich wird grafisch angezeigt, ob die Sensoren vom HLK-Messgerät in dem richtigen Abstand zueinander positioniert sind. Um Durchflussmessung mit dem HLK-Messgerät durchzuführen, wird nach Eingabe der Rohr- und Mediumspezifikationen die Flussgeschwindigkeit, der Volumenstrom und das Volumen angezeigt. Bei der Anzeige der Messwerte stehen bei dem HLK-Messgerät die verschiedensten Einheiten zur Verfügung. So zum Beispiel: m³, l, gal, igl, mgl, cf, bal, ib und ob.

Während einer Messung ist es möglich die Messwerte über die Datenloggerfunktion beim HLK-Messgerät aufzuzeichnen. Dabei können Start- und Stoppbedingungen und das Speicherintervall von 1 Sekunden bis 12 Stunden bei dem HLK-Messgerät eingestellt werden. Ein Speicherpunkt enthält bei dem HLK-Messgerät einmalig alle Messgrößen. Gespeichert werden die Messwerte auf dem 32 GB großen verbauten Speicher bei dem HLK-Messgerät. Dabei können 10 Millionen Messpunkte auf dem HLK-Messgerät gespeichert werden.

Mit der optionalen Software können die aufgezeichneten Messwerte vom HLK-Messgerät ausgelesen werden. Für die Analyse können die Messwerte vom HLK-Messgerät tabellarisch als auch grafisch angezeigt werden. Für eine Weiterverarbeitung der Messwerte vom HLK-Messgerät können diese im .csv Dateiformat exportiert werden. Alternativ kann über die Software ein PDF Report erstellt werden. Für eine vereinfachte Bedienung, kann das HLK-Messgerät über die Software eingestellt werden. Eine Liveansicht der Messwerte vom HLK-Messgerät ist mit der Software auch möglich.

Um die Wärmemenge mit dem HLK-Messgerät zu bestimmen, werden zusätzlich zwei Thermoelemente benötigt. Diese stehen bei dem PCE-TDS 200+ zur Verfügung. Die beiden Thermoelemente vom HLK-Messgerät werden am Vor- und Rücklauf eines Rohrsystems angeschlossen. Anhand der Temperaturdifferenz und der gemessenen Durchflussmenge, kann das HLK-Messgerät die Wärmemenge bestimmen. Bei Bedarf kann das HLK-Messgerät die Kosten simultan, während der Messung, pro Wärmemengeneinheit berechnen und anzeigen. Somit findet das HLK-Messgerät seine Anwendung zum Beispiel bei der Überprüfung von Heizungsanlage.

Das LC Farbdisplay vom HLK-Messgerät hat eine Größe von 2,8“ und ist somit gut ablesbar.

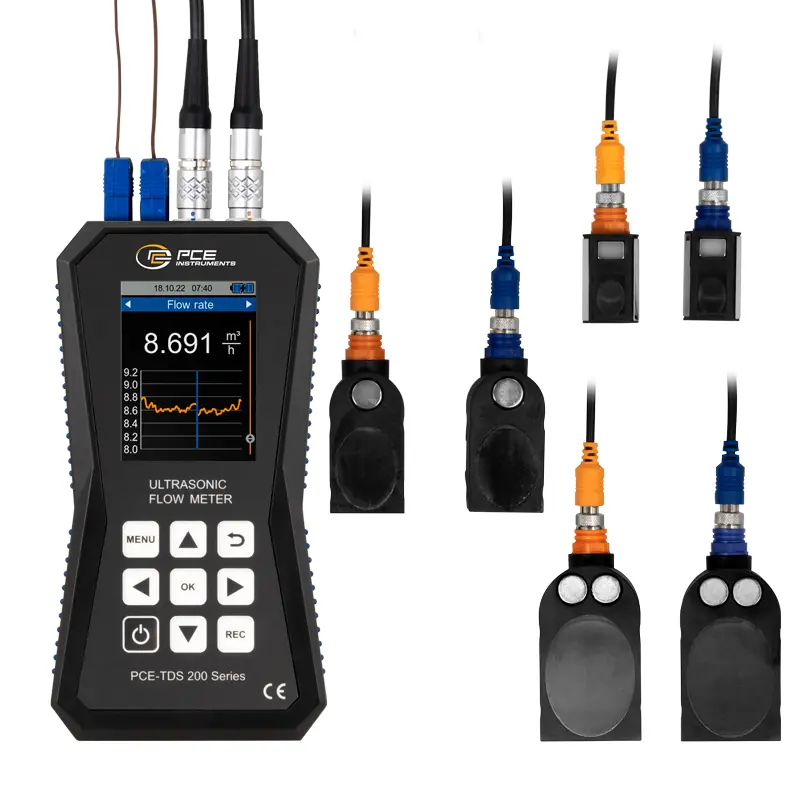

PCE-TDS 200 S SENSOR

Kleines Sensor Paar für die Rohrdurchmesser DN 15 … 100 / 20 … 108 mm. Geeignet für besonders kleine Rohre. Die Sensoren haben eine besonders kleine Abmessung von 45 x 30 x 30 mm und eine Temperaturbeständigkeit von -30 … 160 °C. Dank der Magneten an der Unterseite, können die Sensoren auf eisenhaltigen Metallen montiert werden. Zusätzlich können die Sensoren zum Ultraschall Durchflussmessgerät mittels lösbarer Kabelbinder mit dem Rohr verbunden werden.

PCE-TDS 200 M SENSOR

Mittleres Sensoren Paar für die Rohrdurchmesser DN 50 … 700 / 57 … 720 mm. Geeignet für die Durchflussmessung an mittelgroßen Rohren. Mit den verbauten Magneten an bei den Sensoren zu dem Ultraschall Durchflussmessgerät können diese an eisenhaltigen Rohren angeheftet werden. Alternativ können die Sensoren mit lösbaren Kabelbindern an das Rohr montiert werden. Die Temperaturbeständigkeit liegt zwischen -30 … 160 °C.

PCE-TDS 200 L SENSOR

Großes Sensor Paar für die Rohrdurchmesser DN 300 ... 6000. Dieses Sensorpaar ist somit für besonders große Rohre geeignet. Befestigt werden können die Sensoren zum Ultraschall Durchflussmessgerät mit lösbaren Kabelbinder. Dank der verbauten Magneten können die Sensoren an Rohren mit einem eisenhaltigen Metall angeheftet werden. Die Sensoren haben einer Abmessung von 91 x 52 x 44 mm.

Merkmale

- Messbereich ±32 m/s

- USB-C Schnittstelle zur Datenübertragung

- optionale Software zur Analyse der Messwerte

- Reproduzierbarkeit ±0,5 % vom Messwert

- Wärmemengenmessung

- Datenspeicher für 10 Millionen Messpunkte

- individuell einstellbare Alarmgrenzwerte

Spezifikation


Durchflussmessung
Messbereich	±32 m/s
Auflösung	0,001 m/s
Genauigkeit	DN ≥50 mm: ±1,5 % v. Mw. für Geschwindigkeiten > 0,3 m/s
	DN <50 mm: ±3,5 % v. Mw. für Geschwindigkeiten > 0,3 m/s
Reproduzierbarkeit	±0,5 % vom Messwert

PCE-TDS 200 S SENSOR	Sensorpaar
Rohrdurchmesser	DN 15 … 100 / 20 … 108 mm
Abmessung	45 x 30 x 30 mm
Temperaturbeständigkeit	-30 … 160 °C

PCE-TDS 200 M SENSOR	Sensorpaar
Rohrdurchmesser	DN 50 … 700 / 57 … 720 mm
Temperaturbeständigkeit	-30 … 160 °C

PCE-TDS 200 L SENSOR
Rohrdurchmesser	DN 300 ... 6000 mm
Abmessung	91 x 52 x 44 mm


Messmethode	Z, V, N, W
Medium	- Wasser
	- Meerwasser
	- Öl
	- Rohöl
	- Methanol
	- Ethanol
	- Diesel
	- Benzin
	- Petroleum
	- Benutzerdefiniert
	(manuelle Eingabe der Schallgeschwindigkeit vom Medium)

Alle Flüssigkeiten mit einer Unreinheit	<5 %
Rohrmaterial	- Kupfer CU
	- Stahl FE
	- Edelstahl VA
	- Aluminium AL
	- Messing ME
	- Gusseisen CI
	- Eisen FE
	- Nickel NI
	- Titan TI
	- Zink ZI
	- Acryl AC
	- Polyethylen PE
	- Polypropylen PP
	- Polyvinylchlorid PVC
	- Nylon NY
	- Benutzerdefiniert
	(manuelle Eingabe der transversalen Schallgeschwindigkeit
	des Rohrmaterials)

Innenauskleidung des Rohrs	- Keine Auskleidung
	- Benutzerdefiniert
	- Epoxidharz
	- Gummi
	- Mörtel
	- Polystyrol PS
	- Polyethylen PE
	- Polytetrafluorethylen PTFE
	- Polyurethan PU
	- Polypropylen PP
	- Benutzerdefiniert
	(manuelle Eingabe der longitudinalen Schallgeschwindigkeit
	der Innenauskleidung des Rohres)

Messparameter	Flussgeschwindigkeit, Volumenstrom und Volumen
Einheiten (Maße)	mm, in
Einheiten (Flussgeschwindigkeit)	m/s, ft/s
Einheiten (Volumenstrom)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Zeitangabe	Sekunden, Minuten, Stunden, Tage
Einheiten (Volumen)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperaturmessung
Messbereich	Genauigkeit
Typ B: 600 ... 1800 °C	Typ B: ±(0,5 % + 3 °C)
Typ E: -100 ... +900 °C	Typ E: ±(0,4 % + 1 °C)
Typ J: -100 ... 1150 °C	Typ J: ±(0,4 % + 1 °C)
Typ K: -100 ... +1370 °C	Typ K: ±(0,4 % + 1 °C)
Typ N: -100 ... + 1150 °C	Typ N: ±(0,4 % + 1 °C)
Typ R: 0 ... 1700 °C	Typ R: ±(0,5 % + 3 °C)
Typ S: 0 ... 1500 °C	Typ S: ±(0,5 % + 3 °C)
Typ T: -100 ... +400 °C	Typ T: ±(0,4 % + 1 °C)

Auflösung	0,1 °C

Anschließbare Thermoelemente	B, E ,J ,K ,N ,R ,S ,T
Messparameter	Flussgeschwindigkeit, Volumenstrom, Volumen, Temperatur,
	Wärmeleistung und Wärmemenge
Einheiten (Temperatur)	°C / °F
Einheiten (Wärmemenge)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Einheiten (Wärmeleistung)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Kostenanzeige	EUR, Pfund, USD, Türkische Lira, Zloty, Yen

Weitere Spezifikationen

Anzeige	2,8“ LCD
Einheiten	metrisch / imperial
Menüsprachen	Deutsch, Englisch, Französisch, Spanisch,
	Italienisch, Niederländisch, Portugiesisch, Dänisch
	Türkisch, Polnisch, Russisch, Chinesisch, Japanisch
Betriebs- und Lagerbedingungen	Temperatur: -20 … +65 °C
	Luftfeuchtigkeit: 10 … 95 % r. F., nicht kondensierend
Datenlogger	32 GB Speicherkapazität / 10 Millionen Messpunkte
Schnittstelle	USB (für Online-Messung, Auslesen des internen
	Speichers und zum Aufladen des Akkus)
Schutzart	IP52
Spannungsversorgung	Intern: LiPo-Akku (3,7 V, 2500 mAh)
	Extern: USB 5 VDC, 500 mA
Betriebsdauer	ca. 10 h
Abmessungen	165 x 85 x 32 mm
Gewicht	255 g
