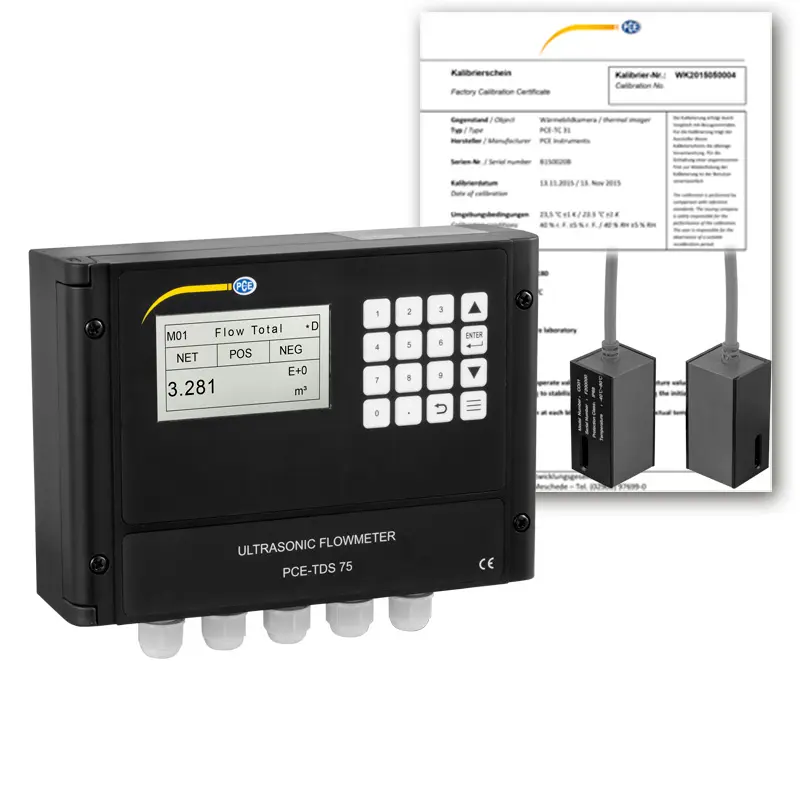

HVAC Messgerät PCE-TDS 75-ICA inkl. ISO-Kalibrierzertifikat

Best.Nr.: PCE-TDS 75-ICA
EAN: 4250348726902
1.915,90 €
2.279,92 €
ISO-Kalibrierung
Preis zzgl. Versandkosten*
:
4250348726902
PCE-TDS 75-ICA
Lieferzeit: 5 - 7 Werktage
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

Sicheres Bezahlen

Sicheres Bezahlen

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Versandkostenfreie Lieferung

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung


HVAC Messgerät zum Festeinbau / verschiedene Prozessanbindungsmöglichkeiten /
Messgenauigkeit von 1 % /
bis zu einem Rohrdurchmesser von 1200 mm / Druchflussmengenbestimmung

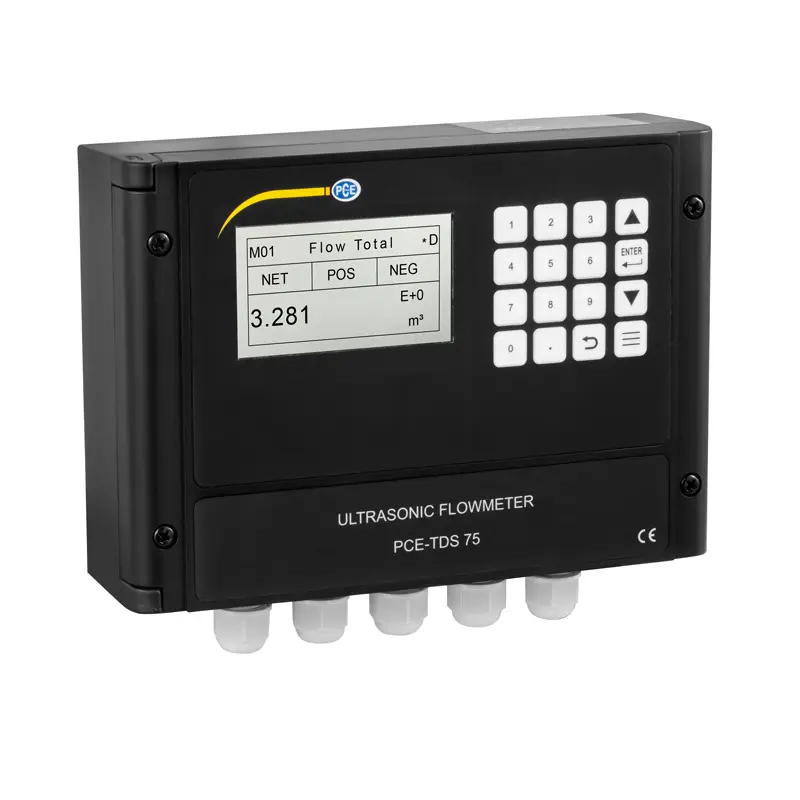

Das HVAC Messgerät ist ein Messgerät zum Festeinbau. Mit diesem HVAC Messgerät lässt sich die Durchflussmenge von Flüssigkeiten in Rohren bestimmen. Die Sensoren von dem HVAC Messgerät lassen sich direkt auf die zu messenden Rohre montieren, ohne diese aufzutrennen. Dadurch ist die Installation von dem HVAC Messgerät auch während des Betriebs möglich.

Eine weitere Besonderheit von dem HVAC Messgerät sind die verschiedenen Ausgänge. So ist es möglich, die Durchflussrate von dem HVAC Messgerät gewandelt in ein analoges 4 … 20 mA Signal zu erhalten. Über den Impulsausgang (OCT) von dem HVAC Messgerät kann ein weiterer beliebiger Messwert übertragen werden. Auch ist es möglich, die Messwerte direkt über die Modbusausgänge RS232 und RS485 zu erhalten. Dadurch lässt sich das HVAC Messgerät direkt in die Prozesssteuerung integrieren.


Merkmale

- HVAC Messgerät zum Festeinbau
- verschiedene Ausgänge zur Prozessanbindung
- zum Festeinbau
- für Rohrdurchmesser 25 ... 1200 mm
- inkl. ISO-Kalibrierzertifikat

Spezifikation


Messbereich±0,03 ... ±5 m/s (±0,09 ... ±16 ft/s)
Messgenauigkeit±1 % vom Messwert
Wiederholgenauigkeit0,2 %

Rohrdurchmesser25 ... 1200 mm (1 ... 48 ")
Analogausgang0/4 ... 20 mA (größte Last 750 Ω)
Impulsausgang0 ... 9999 Hz OCT
 (Frequenzgrenzen sind einstellbar)
Relaisausgang1 A bei 125 VAC, 2 A bei 30 VDC
 maximale Frequenz 1 Hz
Kommunikationsschnittstelle                RS232 & RS485
Spannungsversorgung10 ... 36 VDC
Stromaufnahme1 A
DisplayLCD, 256 x 128 Pixel, mit Hintergrundbeleuchtung
Umgebungsbedingungen Basis-40 ... 60 °C ( -40 ... 140 °F),
0 ... 99 % r.F.nicht kondensierend
Umgebungsbedingungen Sensor-40 ... 80 °C (-40 ... 176 °F),
0 ... 99 % r.F.nicht kondensierend
Gehäusematerial BasisPC/ABS
Schutzklasse BasisIP 65
Schutzklasse SensorIP 68
Kabellänge9 m, 30 ft
Abmessungen16 x 23 x 28 cm
Gewicht3,2 kg


Lieferumfang

1 x HVAC Messgerät PCE-TDS 75-ICA
2 x Durchflusssensoren
1 x Wandmontageset
2 x Schlauchschelle
1 x Bedienungsanleitung
1 x ISO-Kalibrierzertifikat
