Beschreibung

IoT Messgerät / Messbereich 0 ... 600 V AC/DC /

Ausgangssignale in 4 ... 20 mA und 0 ... 10 V / konfigurierbar über Tastenfeld /

Strommessbereich 0 ... 5 A AC/DC / Frequenzmessung

Das IoT Messgerät hat einen einstellbaren Messbereich von 0 … 600 V AC/DC und kann somit die verschiedensten Spannungen messen. Zum Beispiel ist es möglich dem IoT Messgerät an Versorgungsleitung anzuschließen um die anliegende Spannung zu überwachen. Neben der Spannungsmessung kann der Messumformer auch den Strom mit einem maximal einstellbaren Messbereich von 0 … 5 A AC/DC direkt messen. Um den Strombereich zu erweitern kann an dem IoT Messgerät ein Stromwandler angeschlossen werden. Der gemessene Wert wird anschließend vom IoT Messgerät in ein genormtes analoges 4 … 20 mA oder 0 … 10 V Signal umgewandelt. Somit ist das IoT Messgerät die ideale Erweiterung einer Prozesssteuerung.

Da Ein- und Ausgangsbereich identisch eingestellt werden können, kann der Messumformer zur galvanischen Entkopplung verwendet werden. Das Konfigurieren des Messumformers erfolgt direkt über das Tastenfeld. Somit wird kein zusätzliches Kabel oder Software für die Einstellungen des Signalwandlers benötigt. Der Messumformer wird auf einer DIN Hutschiene montiert. Betrieben wird der Messumformer mit einer Spannung von 18 ... 265 V AC/DC bei einer Frequenz von 45 ... 65 Hz.

Merkmale

- Hutschienenmontage

- Messbereich 0 ... 600 V AC/DC

- aktives und passives Ausgangssignal

- Display und Tastenfeld zur Konfiguration

- Frequenzmessung

- Messbereich 0 ... 5 A AC/DC

Spezifikation


Eingangssignale
Wechselspannung
Einstellbare Messbereiche	0 ... 1 / 2 / 10 / 15 / 30 / 60 / 100 /
	150 / 300 / 450 / 600 V AC,
	0 ... 50 / 60 / 75 / 100 / 150 /
	200 / 300 / 500 mV AC
Genauigkeit	<0,3 % v. Mb.
Maximales Eingangssignal	800 V AC bei den Messbereichen 10 ... 600 V AC,
	50 V AC bei den Messbereichen 50 mV AC ... 2 V AC
Messwiderstand	13 MΩ bei den Messbereichen 10 ... 600 V AC,
	81 KΩ bei den Messbereichen 50 mV AC ... 2 V AC
Messart	True RMS
Schutzkategorie	CAT-II 300 V AC
Gleichspannung
Einstellbare Messbereiche unipolar	0 ... 1 / 2 / 10 / 15 / 30 / 60 / 100 /
	150 / 300 / 450 / 600 V DC,
	0 ... 50 / 60 / 75 / 100 / 150 /
	200 / 300 / 500 mV DC
Einstellbare Messbereiche bipolar	±1 / ±2 / ±10 / ±15 / ±30 / ±60 / ±100
	/ ±150 / ±300 / ±450 / ±600 V DC,
	±50 /± 60 / ±75 / ±100 / ±150 /
	±200 / ±300 / ±500 mV DC
Genauigkeit	<0,2 % v. Mb.
Maximales Eingangssignal	800 V DC bei den Messbereichen 10 ... 600 V DC,
	50 V DC bei den Messbereichen 50 mV DC ... 2 V DC
Messwiderstand	13 MΩ bei den Messbereichen 10 ... 600 V DC,
	81 KΩ bei den Messbereichen 50 mV DC ... 2 V DC
Wechselstrom
Einstellbare Messbereiche	0 ... 1 / 2 / 3 / 4 / 5 A AC,
	0 ... 5 / 10 / 20 / 50 / 75 / 300 / 500 mA AC
Genauigkeit	<0,3 % v. Mb.
Maximales Eingangssignal	7 A AC bei den Messbereichen
	300 mA AC ... 5 A AC (für maximal 7 Sekunden),
	150 mA AC bei den Messbereichen
	5 mA AC ... 75 mA AC
Messwiderstand	20 mΩ bei den Messbereichen 300 mA AC ... 5 A AC,
	3,33 Ω bei den Messbereichen 5 mA AC ... 75 mA AC
Gleichstrom
Einstellbare Messbereiche	0 ... 1 / 2 / 3 / 4 / 5 A DC,
	0 ... 5 / 10 / 20 / 50 / 75 / 300 / 500 mA DC
Genauigkeit	<0,2 % v. Mb.
Maximales Eingangssignal	7 A DC bei den Messbereichen
	300 mA DC ... 5 A D (für maximal 7 Sekunden),
	150 mA DC bei den Messbereichen
	5 mA DC ... 75 mA DC
Messwiderstand	20 mΩ bei den Messbereichen 300 mA DC ... 5 A DC,
	3,33 Ω bei den Messbereichen 5 mA DC ... 75 mA DC
Frequenz
Einstellbare Messbereiche für Spannung	0 ... 100 / 45 ... 55 / 55 ... 65 Hz
Einstellbare Messbereiche für Strom	0 ... 100 / 45 ... 55 / 55 ... 65 Hz
Genauigkeit	<0,2 % v. Mb.
Reaktionszeit
AC Signale	<350 ms typisch 0 ... 99 %
DC Signale	<90 ms typisch 0 ... 99 % ohne Filter
	<175 ms typisch 0 ... 99 % mit 50 / 60 Hz Filter
	<350 ms typisch 0 ... 99 % mit 50 und 60 Hz Filter
Ausgangssignale
Stromausgang aktiv	4 ... 20 mA mindestens 0 mA und maximal <22 mA
Stromausgang passiv	4 ... 20 mA maximal 30 V DC
Spannungsausgang	0 ... 10 V DC
	mindestens 0 V DC und maximal <11 V DC
Bürdenwiderstand	Stromausgang maximal <400 Ω
	Spannungsausgang mindestens >1 KΩ

Weitere Spezifikationen
Alle Genauigkeiten beziehen sich auf eine Umgebungstemperatur von 25 °C
Thermischer Drift	150 ppm / °C
Spannungsversorgung	18 ... 265 V AC/DC isoliert
	( 20 ... 240 V AC/DC ±10 %)
Frequenz	45 ... 65 Hz
Leistungsaufnahme	<1,5 W
Leiterquerschnitt	1 ... 2,5 mm²
Überspannungskategorie	CAT-II
Isolation	3000 Veff für 60 Sekunden
Schutzklasse	IP30
Aufprallschutz	IK06
Betriebsbedingungen	0 ... 50 °C, 0 ... 95 % r. F., nicht kondensierend
Lagerbedingungen	-20 ... 70 °C, 0 ... 95 % r. F., nicht kondensierend
Aufwärmzeit	15 Minuten
Maximale Arbeitshöhe	2000 Meter
Montage	Standard DIN Hutschiene 35 x 7,5 mm
Anschluss	steckbare Schraubklemme (Raster 5,08 mm)
Gehäusematerial	Polyamid V0
Abmessungen	106 x 108 x 22,5 mm
Gewicht	<150 g

Lieferumfang

1 x IoT Messgerät PCE-SCI-E

1 x Bedienungsanleitung

Dokumente / Downloads

Datenblatt

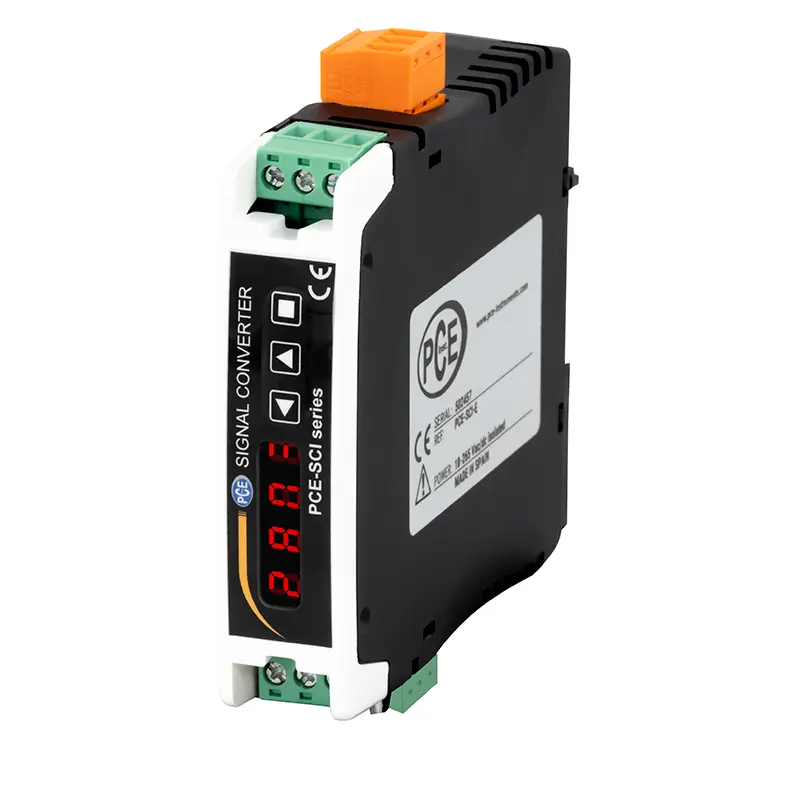

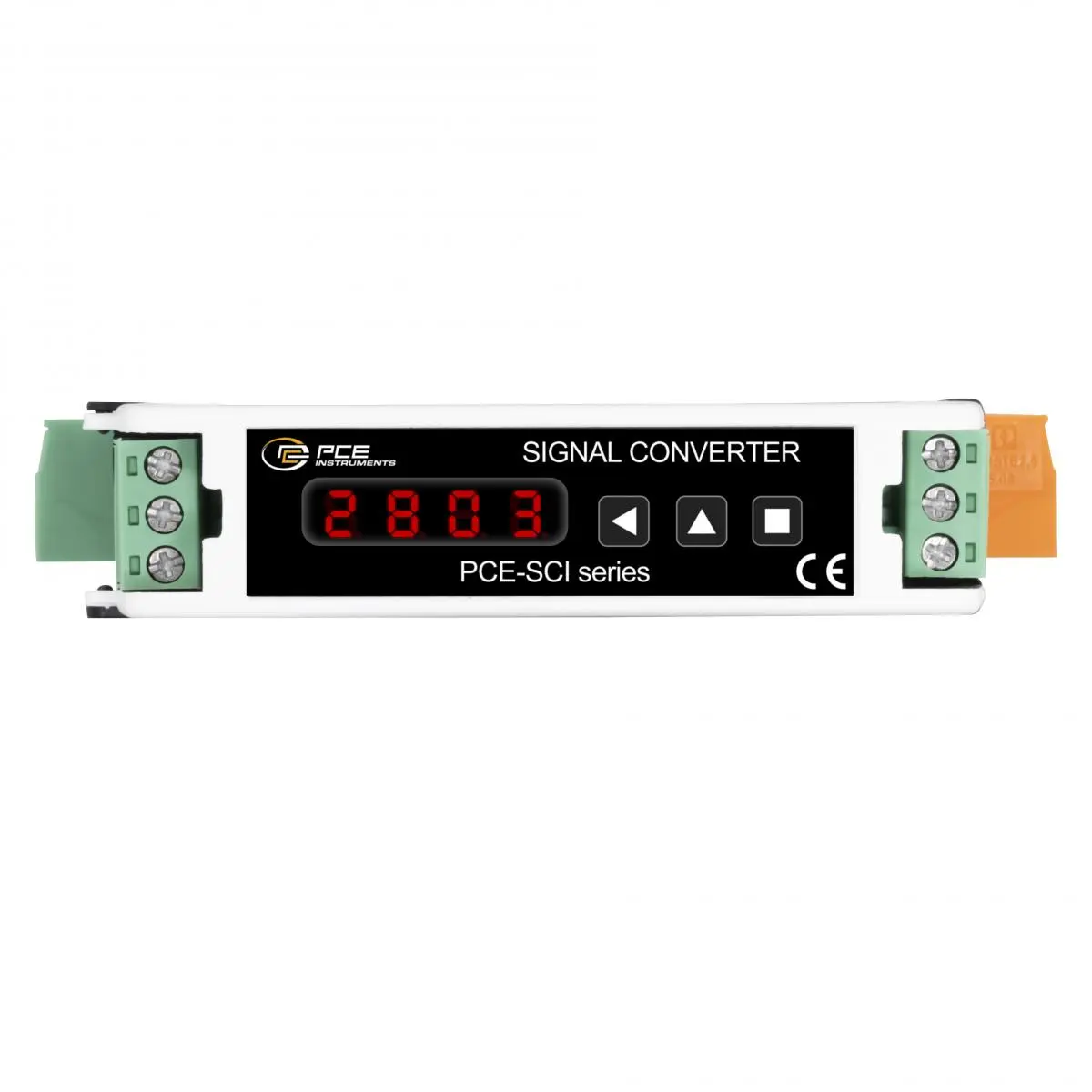

IoT Messgerät PCE-SCI-E

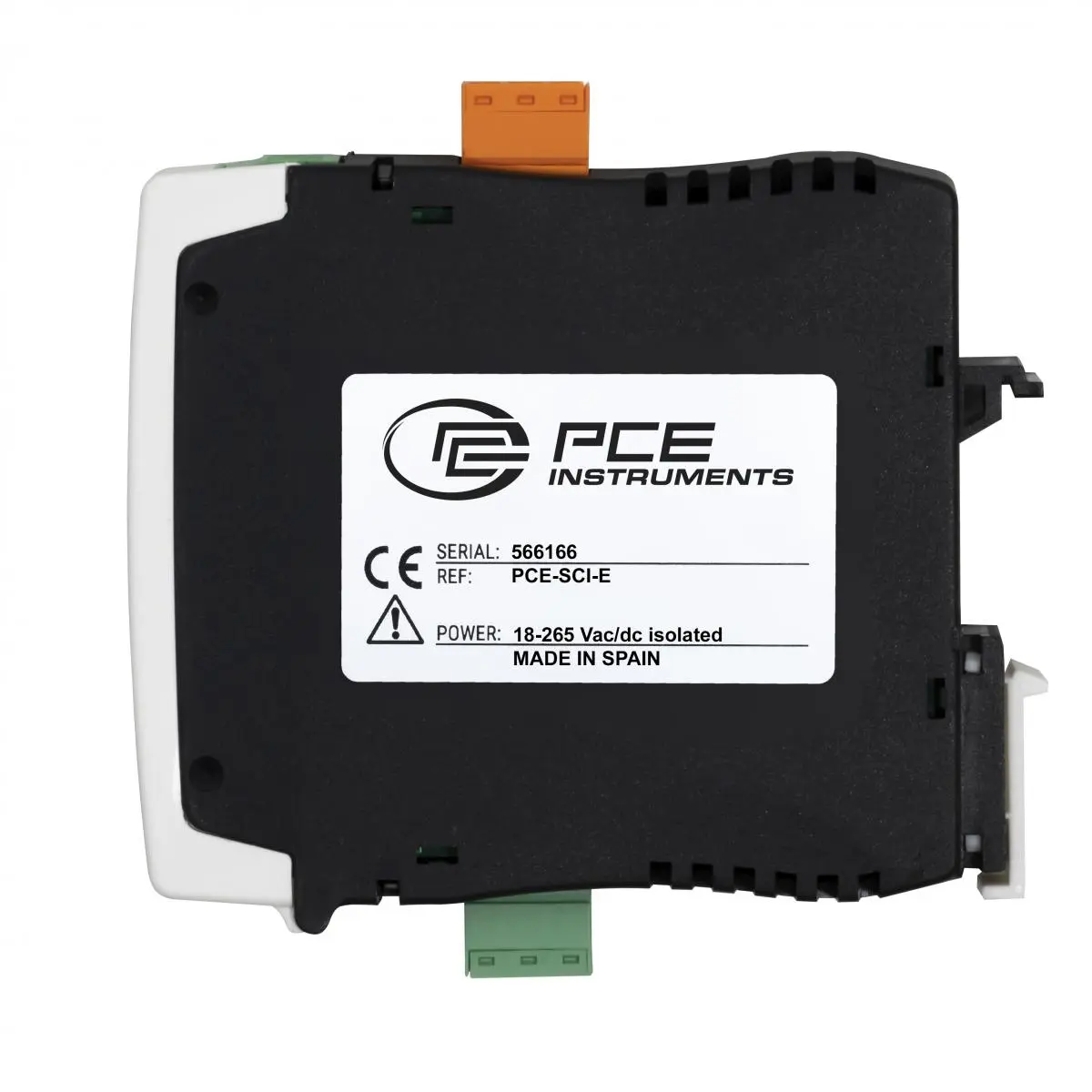

IoT Messgerät Seitenansicht

IoT Messgerät Seitenansicht

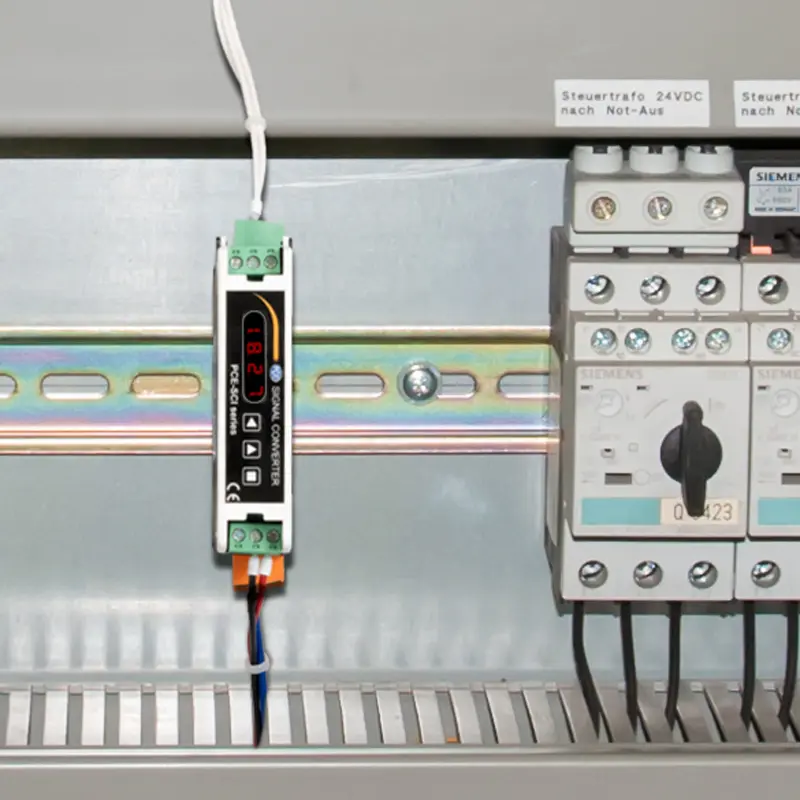

IoT Messgerät Anwendung

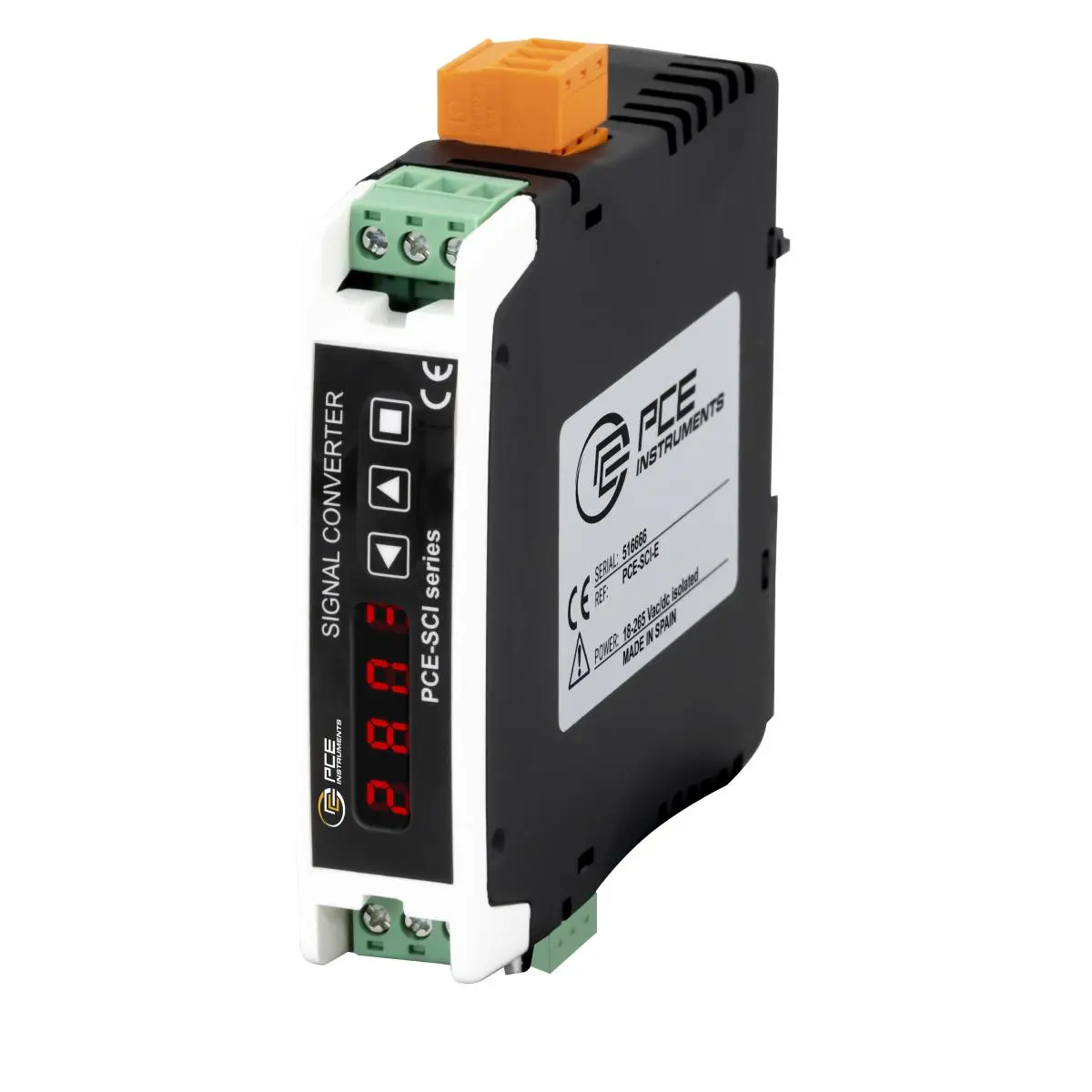

IoT Messgerät PCE-SCI-E
