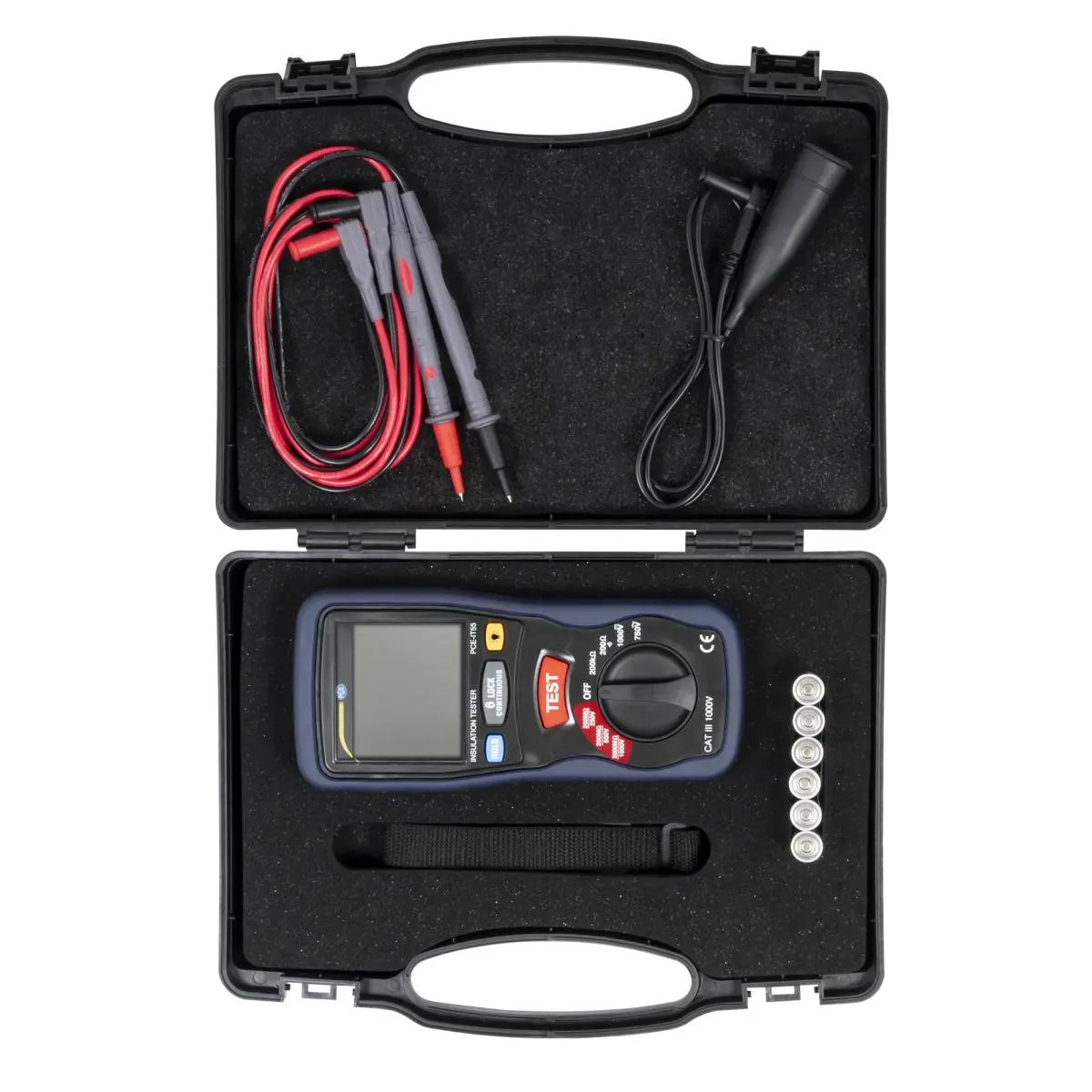

Isolationsmesser / Isolationsmessgerät
CAT III 1000 V / für Isolationswiderstände bis 2000 MΩ
Der Isolationsprüfer erfasst Isolations-Widerstände bis max. 2000 MΩ (bei Hilfsspannungen von 250, 500 und 1000 V). Zudem bietet dieser Isolationsprüfer eine Messfunktion für Gleich- und auch Wechselspannungen bis max. 750 V / 1000 V und für Widerstände bis max. 2 kΩ. Ein Durchgangsprüfer mit Piepton ist integriert. Die Messwerte können auf Tastendruck festgehalten werden. Das Gerät entspricht der DIN 57 411 Teil 1/VDE 0411 Teil 1, Schutzmaßnahmen für elektronische Messgeräte (IEC1010-1) und DIN VDE 0413 (Isolationstester).

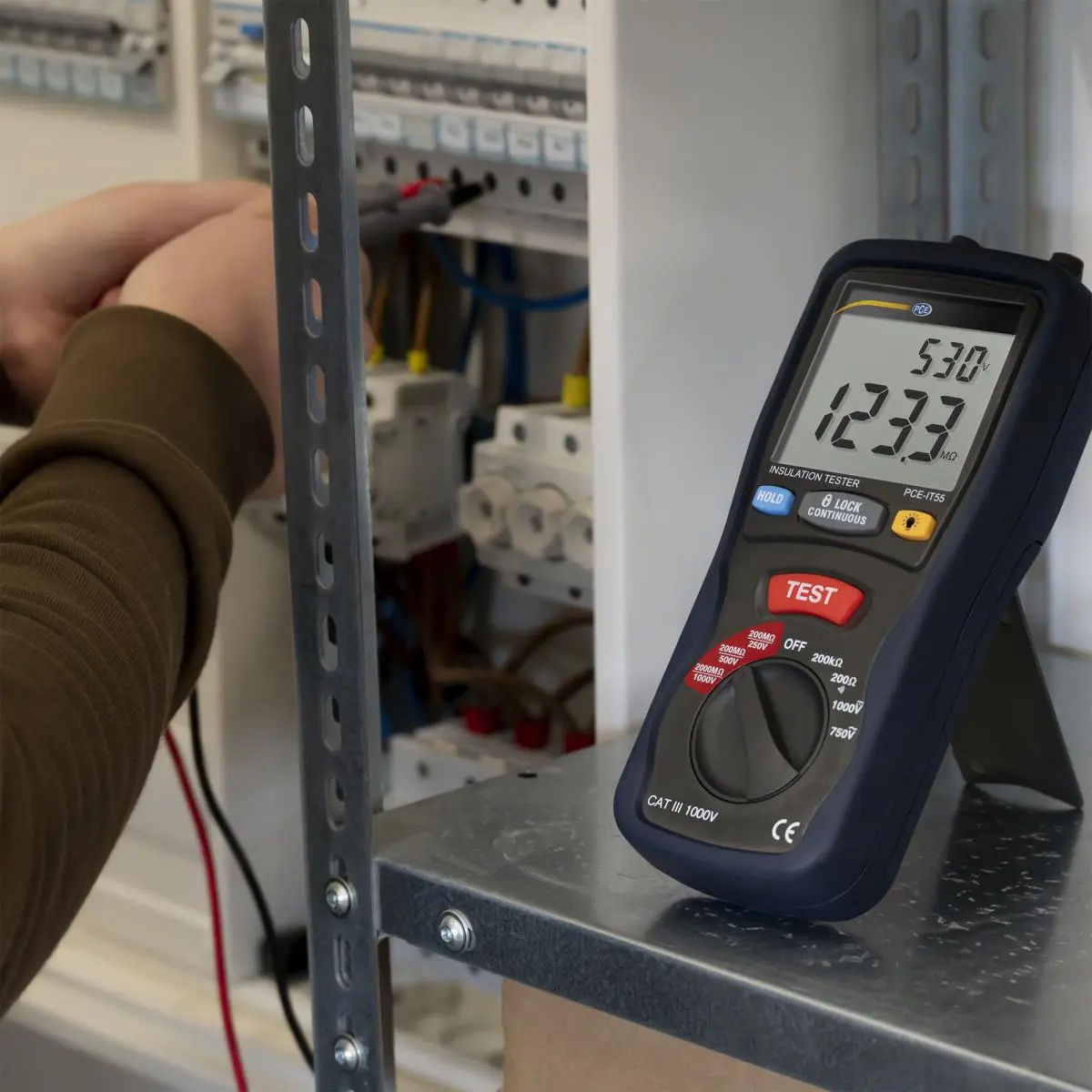

Definition: Mittels Isolationsmessungen wird der Zustand von Isolationen geprüft und beurteilt. Der bei der Messung ermittelte Wert ist der Widerstand der Isolation in Ohm bei Leitungen, Kabeln und elek- trischen Anlagen. Er ist somit von höchster Bedeutung für den Personenschutz gegen elektrischen Schlag und der Vorbeugung bzw. Vermeidung von Sachschäden durch unkontrolliert fließende Fehlerströme. Der Isolationsprüfer wird immer werkseitig justiert ausgeliefert, kann aber optional auch kalibriert und mit einem ISO-Kalibrierzertifikat ausgestattet werden ( im Neuzustand oder bei einer Rekalibrierung, z.B. jährlich).
| Isolationsmessung (Prüfspannung 1000 V) | |
| Messbereich | 1000 ... 2000 MΩ |
| Auflösung | 1 MΩ |
| Genauigkeit | ±(5 % v. Mw. + 5 Digits) |
| Prüfspannung | 1000 V + 10 % |
| Teststrom | 1 mA |
| Kurzschlussstrom | <1 mA |
| Isolationsmessung (Prüfspannung 1000 V) | |
| Messbereich | 0 ... 1000 MΩ |
| Auflösung | 1 MΩ |
| Genauigkeit | ±(3 % v. Mw. + 5 Digits) |
| Prüfspannung | 1000 V + 10 % |
| Teststrom | 1 mA |
| Kurzschlussstrom | <1 mA |
| Isolationsmessung (Prüfspannung 500 V) | |
| Messbereich | 0 ... 200 MΩ |
| Auflösung | 0,1 MΩ |
| Genauigkeit | ±(3 % v. Mw. + 5 Digits) |
| Prüfspannung | 500 V + 10 % |
| Teststrom | 1 mA |
| Kurzschlussstrom | <1 mA |
| Isolationsmessung (Prüfspannung 250 V) | |
| Messbereich | 0 ... 200 MΩ |
| Auflösung | 0,1 MΩ |
| Genauigkeit | ±(3 % v. Mw. + 5 Digits) |
| Prüfspannung | 250 V + 10 % |
| Teststrom | 1 mA |
| Kurzschlussstrom | <1 mA |
| Wechselspannung | |
| Messbereich | 0 ... 750 V AC |
| Auflösung | 1 V AC |
| Genauigkeit | ±(1,2 % v. Mw. + 10 Digits) |
| Frequenzbereich | 40 ... 400 Hz |
| Eingangimpedanz | 10 MΩ |
| Überspannungsschutz | 750 Vrms |
| Gleichspannung | |
| Messbereich | 0 ... 1000 V DC |
| Auflösung | 1 V DC |
| Genauigkeit | ±(0,8 % v. Mw. + 3 Digits) |
| Eingangimpedanz | 10 MΩ |
| Überspannungsschutz | 1000 Vrms |
| Widerstandsmessung | |
| Messbereich | 0 ... 200 Ω |
| Auflösung | 0,1 Ω |
| Genauigkeit | ±(1 % v. Mw. + 2 Digits) |
| Messbereich | 0 ... 200 kΩ |
| Auflösung | 0,1 kΩ |
| Genauigkeit | ±(1 % v. Mw. + 2 Digits) |
| Spannung bei offenem Stromkreis | 3,0 V |
| Überspannungsschutz | 250 Vrms |
| Durchgangsprüfung | |
| Signalton bei Widerstandsmessung | <40 Ω |
| Auflösung | 0,1 Ω |
| Spannung bei offenem Stromkreis | 4,5 V |
| Überspannungsschutz | 250 Vrms |
| Kurzschlussstrom | <200 mA |
| Alle Genauigkeiten beziehen sich auf einer
Umgebung von 23 °C ± 5°C und <80 % r. F. |
|
| Weitere Spezifikationen | |
| Messrate | 2,5 Hz |
| Batterieanzeige | Anzeige des Batteriesymbols |
| bei entladenen Batterien | |
| Spannungsversorgung | 6 x 1,5 V AA Batterie |
| Umgebungsbedingungen | 0 ... 40 °C, <80 % r. F., |
| nicht kondensierend | |
| Lagerbedingungen | -10 ... 60 °C, <70 % r. F., |
| nicht kondensierend | |
| Abmessung | 200 mm x 92 mm x 50 mm |
| Gewicht | 700 g |
| Normungen | IEC10101, CAT III 1000 V |
