Indikator für Wiegezellen, Kraftsensoren u. a. / 4 oder 6 Leiteranschluss /
OLED-Display / serielle Schnittstelle / vier Relaiskontakte / Front in IP65
Das DMS Messgerät ist durch seine Bauart und die Abmessungen für den Schalttafeleinbau geeignet. Für den Einbau wird ein Schalttafelausschnitt von 92 mm Breite und 44 mm Höhe benötigt. Mit einem passenden Gehäuse kann das Gerät auch als Tischgerät genutzt werden.

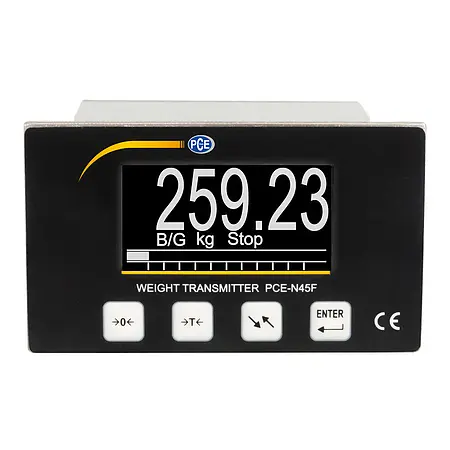

Auf der Frontseite vom DMS Messgerät sind das Display und vier Bedientasten angeordnet. Auf dem Display sind im Messmodus nicht nur der Messwert in großen Ziffern und darunter verschiedene Statusanzeigen eingeblendet, sondern auch eine Balkenanzeige. Die grafische Anzeige veranschaulicht, welcher Prozentwert des Zielwertes mit dem aktuellen Messwert erreicht ist. Da das DMS Messgerät auch für dynamische Messungen eingesetzt werden kann, lässt sich über diese grafische Anzeige auch die Geschwindigkeit des Ansteigens oder Absinkens der Messwerte gut zu beobachten. Zu den ständig sichtbaren Statusanzeigen gehören „B/G“ bzw. „Net“ für Brutto- oder Nettogewicht, die aktuelle Einheit des angezeigten Messwertes z.B. „kg“ und „Stop“ bzw. „Run“. Zusätzlich werden bei entsprechender Anwendung das Zeichen für dynamische Messungen, das voreingestellte Material „M1“, „M2“, „M3“ oder „M4“ und das Zeichen „>>“ für schnelles Ansteigen/Befüllen bzw. „>“ langsames Ansteigen/Befüllen angezeigt.

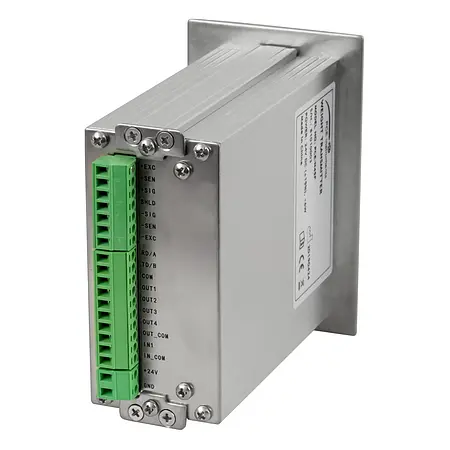

Alle Ein- und Ausgänge bei diesem DMS Messgerät sind als Schraubkontakte auf der Rückseite übereinander angeordnet und übersichtlich beschriftet. Sie sind für Leitungen mit 1 bis 1,5 mm² Querschnitt vorgesehen. Die Sensoren können dabei je nach Ausstattung entweder in 4 Leiter- oder in 6 Leiter-Technik angeschlossen werden. Das DMS Messgerät hat eine serielle Schnittstelle. Die drei mit RD/A, TD/B und COM gekennzeichneten Anschlüsse können entweder als RS-232 oder als RS-485-Schnittstelle belegt werden. Über die vier Relaisanschlüsse können verschiedene Geräte gesteuert werden. Für jeden dieser Relaisausgänge sind im Menü verschiedene Auslösebedingungen hinterlegbar.
Über die Bedientasten können alle notwendigen Einstellungen direkt am DMS Messgerät vorgenommen werden. Nach dem Anschließen eines Sensors und der Festlegung der wichtigsten Parameter Messbereich, Auflösung und Einheit kann das DMS Messgerät über das Gerätemenü auf den Nullpunkt und einen gewählten Messpunkt kalibriert bzw. justiert werden. Für den Messbereich sind Zahlenwerte von 1 bis 200.000 wählbar, bei der Auflösung Schritte von 5 bis 0,0001 bei den Einheiten Gramm, Kilogramm, Tonne, Newton, Kilonewton oder Newtonmeter. Die verschiedenen Untermenüs ermöglichen es, das DMS Messgerät detailliert an unterschiedlichste praktische Anwendungen anzupassen. Durch die vielen Einstelloptionen, die serielle Schnittstelle und die 4 Relaisausgänge bietet es sich für viele Einsatzbereiche an. Mit den passenden DMS basierten Gewichts- oder Kraftsensoren kann das DMS Messgerät zum Beispiel für automatisierte Abfüll- oder Verladeprozesse oder zur Überwachung und Steuerung von Kräften oder Drehmomenten bei elektronisch gesteuerten Betriebsabläufen eingesetzt werden.
Signaleingangsbereich | 0 ... 10 mV |
Empfindlichkeit in mV/V bei 5 V | 2 mV/V |
minimale Empfindlichkeit | 0,9 µV/D |
Signaleingangsbereich | 0 ... 15 mV |
Empfindlichkeit in mV/V bei 5 V | 3 mV/V |
minimale Empfindlichkeit | 0,9 µV/D |
Versorgungsspannung der Messzelle | 5 V |
Anzahl der Messzellen | 1 ... 6x 350 Ohm Messzelle(n) |
Anzeige | OLED 128 x 64 Pixel |
Einheiten | g, kg, t, kN, N, Nm |
Messrate | 200 Hz |
Elektrische Anschlüsse | Schraubverbindungen |
1 ... 1,5 mm² | |
Spannungsversorgung | 24 V DC |
Leistungsaufnahme | < 6 W |
Schutzgrad | Front: IP65 |
Montage | Schalttafelausschnitt |
Größe Schalttafelausschnitt | 92 x 44 mm |
Abmessungen | 110 x 62 x 119 mm |
Gewicht | ca. 440 g |
Betriebsbedingungen | -10 ... 40 °C / max 95 % r.F. |
