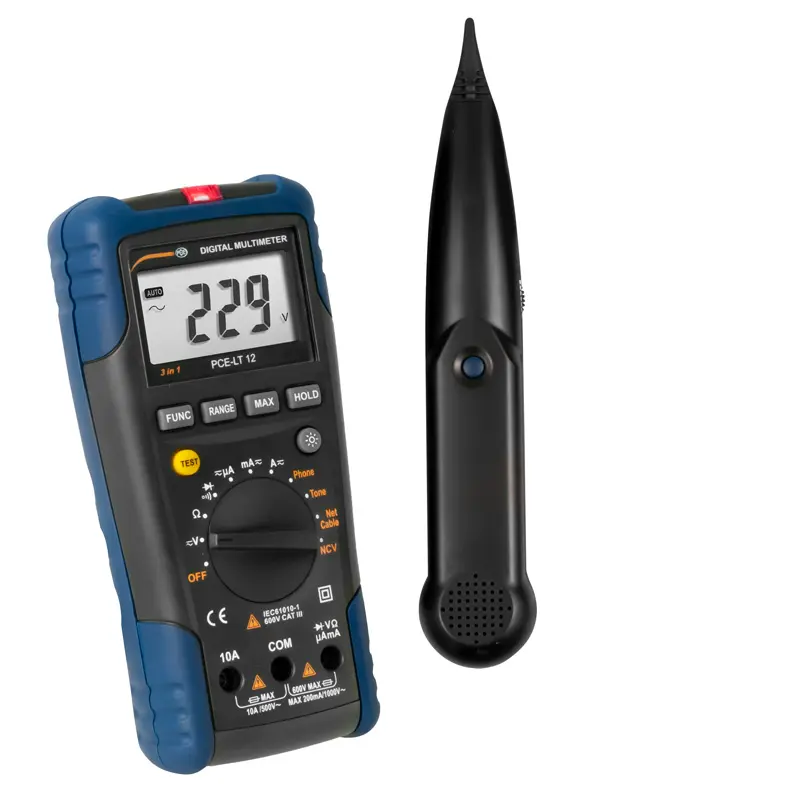

LAN-Tester PCE-LT 12

Best.Nr.: PCE-LT 12
EAN: 4250348718525
59,90 €
71,28 €
Preis zzgl. Versandkosten*
:
4250348718525
PCE-LT 12
Lieferzeit: 1 - 2 Werktage
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

Sicheres Bezahlen

Sicheres Bezahlen

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Versandkostenfreie Lieferung

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung


LAN-Tester mit vielen Messfunktionen / für den Elektriker und IT Mitarbeiter /
Analyse von Netzwerkanschlusskabeln / Telefonanschlussprüfung /
Spannungs- und Strommessung / NCV / Hintergrundbeleuchtung

Der LAN-Tester ist ein vielseitig einsetzbares Messmittel. Neben den Standard Spannungs- und Strommessungen verfügt das Gerät auch über eine Netzwerk Analyse. Mit dieser Netzwerk Analyse lassen sich mit dem LAN-Tester zum Beispiel LAN Verbindungen auf ihre richtige Verdrahtung und auch Funktion hin prüfen. Auch Telefonanschlüsse lassen sich mit diesem LAN-Tester auf ihre Funktion hin prüfen. Können Leitungen nicht wiedergefunden werden, so hilft der LAN-Tester auch hier.

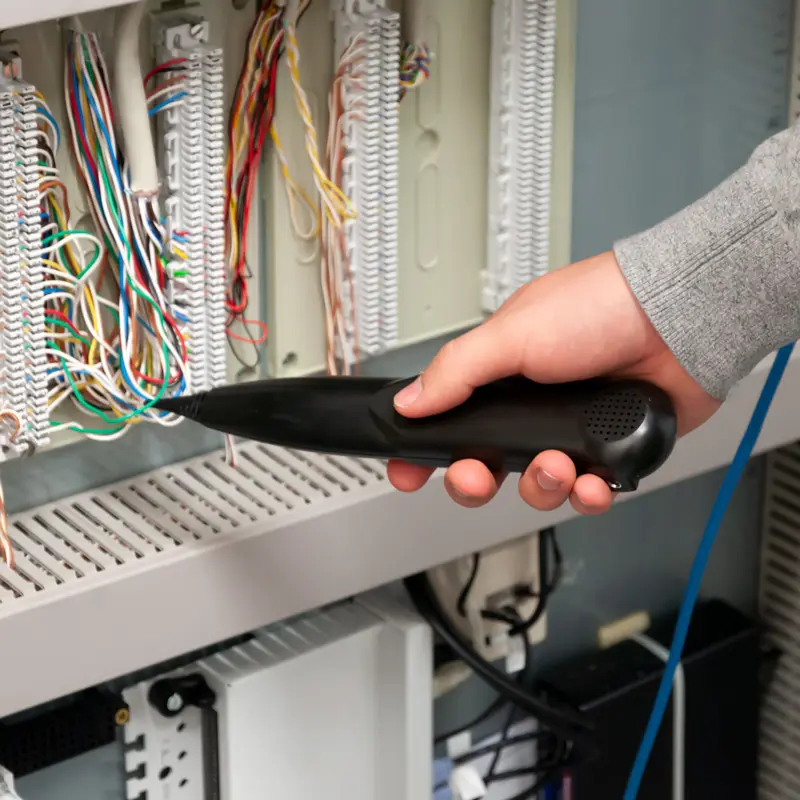

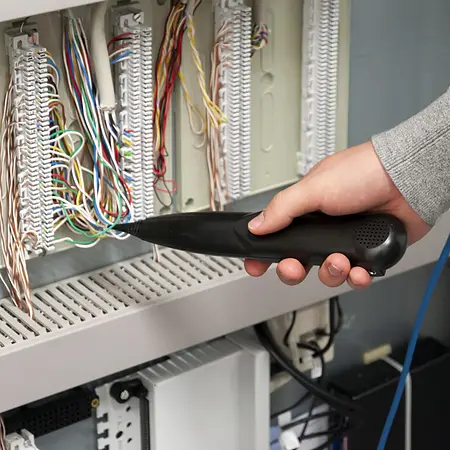

Dank der Kabelfinderfunktion des LAN-Testers findet der Bediener das gesuchte Kabel in handumdrehen. Dazu muss der LAN-Tester an den Anschluss einer Leitung angeschlossen werden. Der LAN-Tester fungiert nun als Transmitter. Mit dem mitgelieferten Empfänger lässt sich nun das gewünschte Kabel in zum Beispiel einem Kabelbaum oder hinter Wänden mit dem LAN-Tester spielend leicht finden.

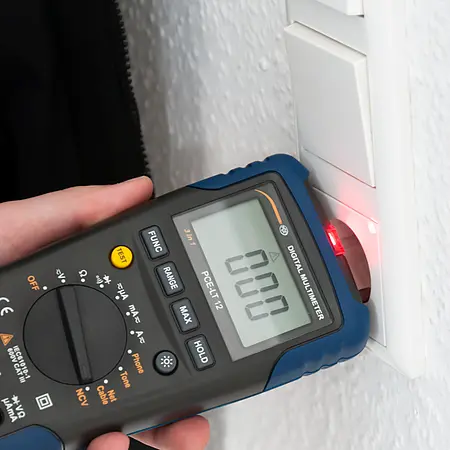

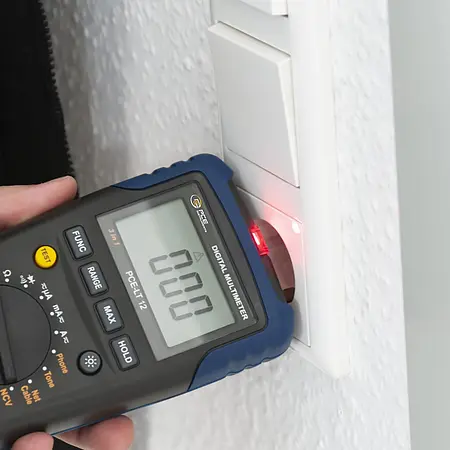

Um zu überprüfen, ob an einer Leitung eine Spannung anliegt, verfügt der LAN-Tester  über eine NCV (Not Connected Voltage) Funktion. Bei dieser Funktion muss der LAN-Tester nur an die Leitung gehalten werden. Akustisch als auch visuell signalisiert der LAN-Tester dem Bediener, dass eine Spannung an der Leitung anliegt. Dank dieser kontaktlosen Messfunktion werden mit dem LAN-Tester Arbeitsunfälle durch Stromschläge verringert.

Merkmale

- umfangreiche Netzwerkanschluss Prüfung
- Telefonanschluss Prüfung
- aktustische Kabelfinder Funktion
- robustes Gehäuse für den mobilen Einsatz
- Spannungs-, Strom-, Widerstandsmessung
- kontaktlose Spannungserkennung

Spezifikation


Messfunktion
Wechselspannung
Messbereich Auflösung Genauigkeit
200 mV 0,1 mV ±(0,8 % + 5 Digits)
2 V 1 mV ±(0,8 % + 5 Digits)
20 V 0,01 V ±(0,8 % + 5 Digits)
200 V 0,1 V ±(0,8 % + 5 Digits)
750 V 1 V
±(0,8 % + 5 Digits)

maximale Eingangsspannung: 750 VAC
Freqeuenzbereich: 40 ... 400 Hz
Umwandlung RMS

Gleichspannung
Messbereich Auflösung Genauigkeit
200 mV 0,1 mV ±(0,5 % + 5 Digits)
2 V 1 mV ±(0,5 % + 5 Digits)
20 V 0,01 V ±(0,5 % + 5 Digits)
200 V 0,1 V ±(0,5 % + 5 Digits)
1000 V 1 V ±(0,8 % + 5 Digits)

maximale Eingangsspannung: 1000 VDC

Wechselstrom
Messbereich Auflösung Genauigkeit
200 µA 0,1 µA
±(1,5 % + 5 Digits)
2000 µA 1 µA ±(1,5 % + 5 Digits)
20 mA 0,01 mA ±(1,5 % + 5 Digits)
200 mA 0,1 mA ±(1,5 % + 5 Digits)
2 A 0,001 A ±(3,0 % + 5 Digits)
20 A 0,01 A ±(3,0 % + 5 Digits)

Überlastungsschutz bei µA, mA: 200 mA / 1000 V Schmelzsicherung
Überlastungsschutz bei A: 10 A / 500 V Schmelzsicherung
maximaler Eingangsstrom µA: 2000 µA
maximaler Eingangsstrom mA: 200 mA
maximaler Eingangsstrom A: 10 A
Frequenzbereich: 40 ... 400 Hz
Umwandlung RMS

Messfunktion
Gleichstrom
Messbereich Auflösung Genauigkeit
200 µA 0,1 µA ±(1,2 % + 5 Digits)
2000 µA 1 µA ±(1,2 % + 5 Digits)
20 mA 0,01 mA ±(1,2 % + 5 Digits)
200 mA 0,1 mA ±(1,2 % + 5 Digits)
2 A 0,001 A ±(2,0 % + 5 Digits)
20 A 0,01 A ±(2,0 % + 5 Digits)

Überlastungsschutz bei µA, mA: 200 mA / 1000 V Schmelzsicherung
Überlastungsschutz bei A: 10 A / 500 V Schmelzsicherung
maximaler Eingangsstrom µA: 2000 µA
maximaler Eingangsstrom mA: 200 mA
maximaler Eingangsstrom A: 10 A

Messfunktion
Widerstand
Messbereich Auflösung Genauigkeit
200 Ω 0,1 Ω ±(1,0 % + 5 Digits)
2 kΩ 0,001 kΩ ±(1,0 % + 5 Digits)
20 kΩ 0,01 kΩ ±(1,0 % + 5 Digits)
200 kΩ 0,1 kΩ ±(1,0 % + 5 Digits)
2 MΩ 0,001 MΩ ±(1,0 % + 5 Digits)
20 MΩ 0,01 MΩ ±(1,0 % + 5 Digits)

Diodenmessung
Messbereich Auflösung Genauigkeit
Zeigt die Durchlassspannung an    1 mV -

Durchgangsprüfung
Messbereich Auflösung Genauigkeit
Signalton bei <70 Ω 0,1 Ω -

Weitere Spezifikationen
Messbereichswahl automatisch und manuell
Messung mit Empfänger Erkennung von Kabelbrücken, Erkennung von Kabelverläufen
Messung mit Netzwerkfunktion Erkennung von offenen und geschlossenen Stromkreisen,
  falscher Anschluss, "Split Pair", "Reverse" Verbindung,
  Netzwerkintegrationsprüfung, Schirmprüfung
Weitere Messfunktion "NCV" Erkennung, Telefonanschluss Prüfung

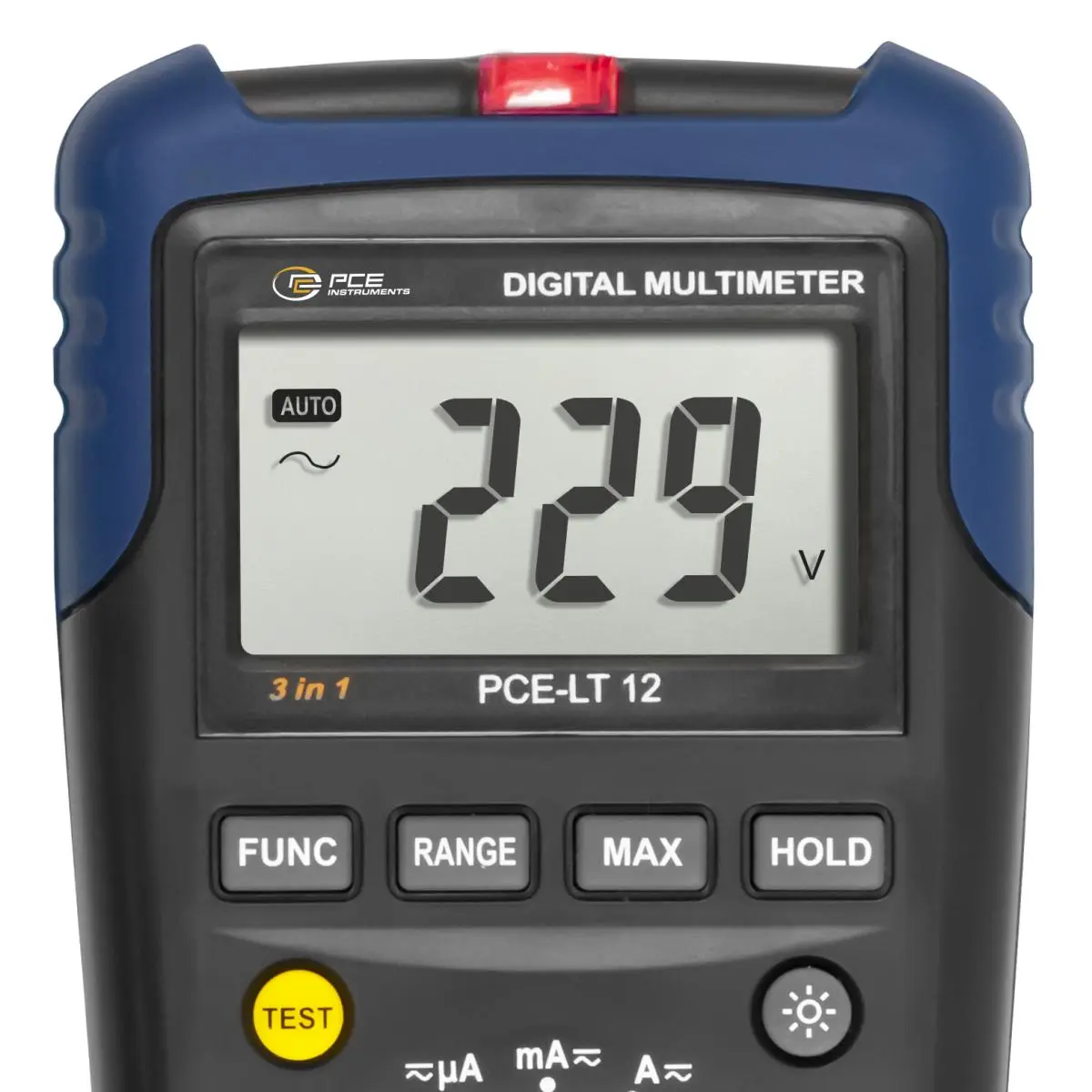

Anzeige LCD, 1999 Digits
Überlastanzeige "OL"
Automatische Abschaltung nach 15 Minuten Inaktivität
Sicherungen F10A / 500 V, F200mA/1000A
Batterieanzeige Anzeige, wenn Batterie entladen ist
Spannungsversorgung 9 V Blockbatterie
Betriebsbedingungen 0 ... 40 °C
  -10 ... 50 °C
Abmessungen 195 x 92 x 55 mm
Gewicht ca. 400 g (mit Batterien)

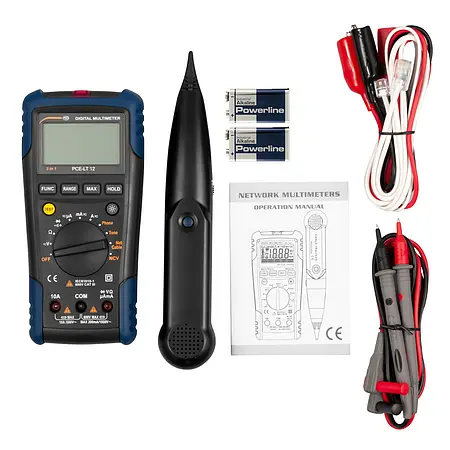

Lieferumfang

1 x LAN-Tester PCE-LT 12
1 x Empfänger
1 x Paar Messleitungen,
1 x Anschlussadapter Strang
2 x 9 V Blockbatterien
1 x Bedienungsanleitung
