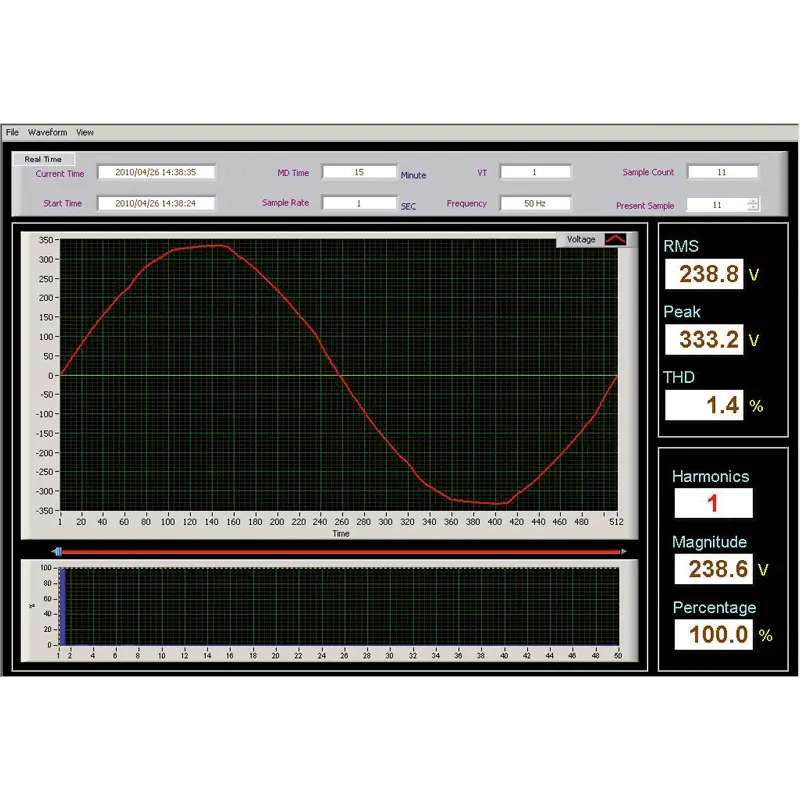

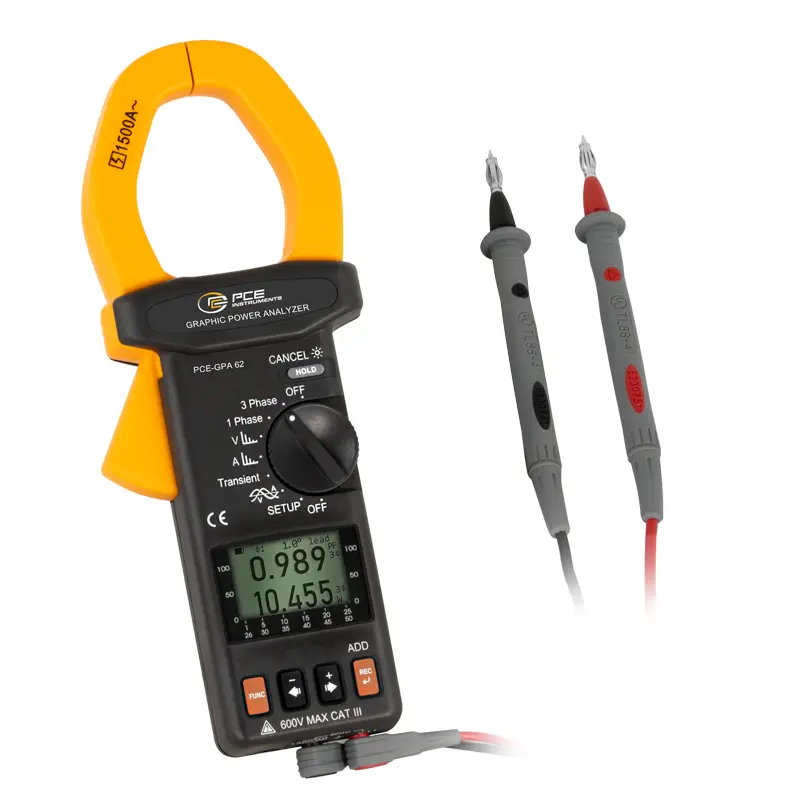

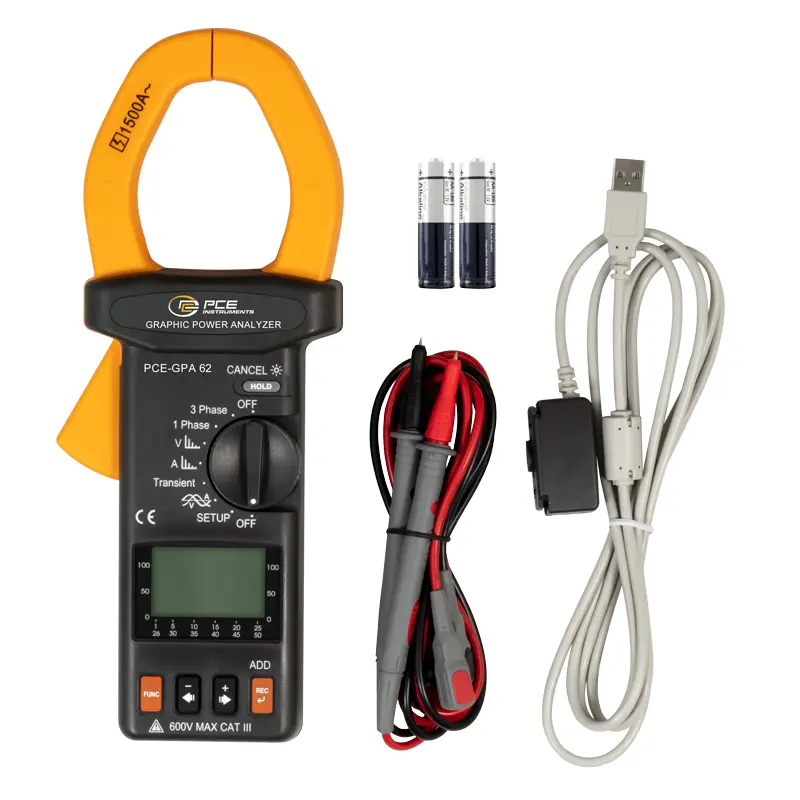

Der Leistungsanalysator (Graphic Power Quality Analyzer) dient zur ein- oder dreiphasigen Messung von Wirk- Blind- und Scheinleistung, Leistungsfaktor, Phasenwinkel, Energie, Spannung und Strom sowie deren Spitzen und Oberwellen bis zur 50. Harmonischen. Dabei stellt das integrierte grafische Display eine optimale optische Verdeutlichung der Werte am Netzanalysator sicher. Die Messdaten können geloggt, gespeichert und später zum PC übertragen und dann analysiert werden.
Der ist ein handliches Profigerät mit dem viele Parameter ohne aufwendige Messaufbauten festgestellt werden können. Durch die zuschaltbare Hintergrundbeleuchtung des Displays, ist auch bei nicht optimalen Lichtverhältnissen, eine exakte Ablesung der gemessenen Werte gegeben. Dieser Netzanalysator wird werkskalibriert ausgeliefert, kann aber optional auch laborkalibriert und nach ISO zertifiziert werden (bei Erstbestellung oder auch bei einer Rekalibrierung, z.B. jährlich). (Graphic Power Quality Analyzer) dient zur ein- oder dreiphasigen Messung von Wirk- Blind- und Scheinleistung, Leistungsfaktor, Phasenwinkel, Energie, Spannung und Strom sowie deren Spitzen und Oberwellen bis zur 50. Harmonischen. Dabei stellt das integrierte grafische Display eine optimale optische Verdeutlichung der Werte am Netzanalysator sicher. Die Messdaten können geloggt, gespeichert und später zum PC übertragen und dann analysiert werden.
Der ist ein handliches Profigerät mit dem viele Parameter ohne aufwendige Messaufbauten festgestellt werden können. Durch die zuschaltbare Hintergrundbeleuchtung des Displays, ist auch bei nicht optimalen Lichtverhältnissen, eine exakte Ablesung der gemessenen Werte gegeben. Dieser Netzanalysator wird werkskalibriert ausgeliefert, kann aber optional auch laborkalibriert und nach ISO zertifiziert werden (bei Erstbestellung oder auch bei einer Rekalibrierung, z.B. jährlich).

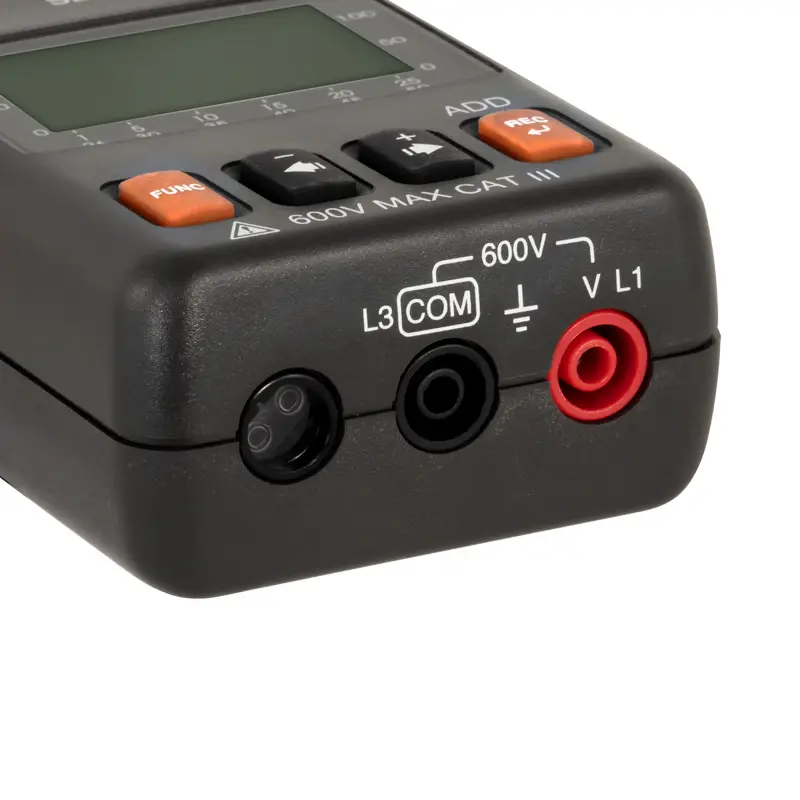

Spannungsmessung | 4,0 ... 600,0 V Echt-Effektivwert |
Genauigkeit | ±0,5 % v. Messw. ±5 dgts |
Auflösung | 0,1 V |
Spannungsspitzen (> 10 V) | 50 Hz - 60 Hz |
Genauigkeit | ±5 % ±50 dgts |
Strommessung | 4,0 ... 1500,0 A Echt-Effektivwert |
Genauigkeit | ±1 % v. Messw. ±5 dgts |
Auflösung | 0,01 A |
Stromspitzen (> 20 A) | 50 Hz - 60 Hz |
Genauigkeit | ±5 % ±50 dgts |
Wirkleistung P | 10 W ... 9999 kW in 5 Messbereichen |
Genauigkeit | ±1 % v. Messw. +20 dgts (>20 V und >20 A) ±2 % v. Messw. +40 dgts (<20 V und <20 A) |
Auflösung | 0,1 W ... 1 kW je nach Messbereich |
Scheinleistung S | 10 VA ... 9999 kVA in 5 Messbereichen |
Genauigkeit | ±1 % v. Messw. +20 dgts (>20 V und >20 A) ±2 % v. Messw. +40 dgts (<20 V und <20 A) |
Auflösung | 0,1 VA ... 1 kVA je nach Messbereich |
Blindleistung Q | 10 VAr ... 9999 kVAr in 5 Messbereichen |
Genauigkeit | ±1 % v. Messw. +20 dgts (>20 V und >20 A) ±2 % v. Messw. +40 dgts (<20 V und <20 A) |
Auflösung | 0,1 VAr ... 1 kVAr je nach Messbereich |
Leistungsfaktor PF | 0,000 ... 1,000 |
Genauigkeit | ±0,04 (>20 V und >20 A), ±0,1 (<20 V und <20 A) |
Auflösung | 0,001 |
Phasenwinkel | -180 ° .... +180 ° |
Genauigkeit | ±1° |
Auflösung | 0,1 |
Phasenwinkel | 0 ° .... +360 ° |
Genauigkeit | ±1° |
Auflösung | 0,1 |
Frequenzmessung (U > 50V) | 46 ... 65 Hz |
Genauigkeit | ±0,3 Hz |
Auflösung | 0,1 Hz |
Wirkarbeit | 0 ... 999.999 kWh |
Genauigkeit | ±1 % v. Messw. |
Auflösung | +20 dgts |
Scheinarbeit | 0 ... 999.999 kVAh |
Genauigkeit | ±1 % v. Messw. |
Auflösung | +20 dgts |
Blindarbeit | 0 ... 999.999 kVarh |
Genauigkeit | ±1 % v. Messw. |
Auflösung | +20 dgts |
Oberwellen in der Spannung (relativ) | 1 - 20tH |
Genauigkeit | ±2 % |
Auflösung | 0,1 % |
50 - 60Hz > 80 V AC | 21 - 50tH |
Genauigkeit | ±4 % v. Messw. ±2 % |
Auflösung | 0,1 % |
Oberwellen in der Spannung (absolut) | 1 - 20tH |
Genauigkeit | ±2 % ±0,5 V |
Auflösung | 0,1 V |
50 - 60Hz > 80 V AC | 21 - 50tH |
Genauigkeit | ±4 % v. Messw. ±0,5 V |
Auflösung | 0,1 V |
Oberwellen im Strom (relativ) | 1 - 20tH |
Genauigkeit | ±2 % |
Auflösung | 0,1 % |
50 - 60Hz > 20 A | 21 - 50tH |
Genauigkeit | ±4 % v. Messw. ±2 % |
Auflösung | 0,1 % |
Oberwellen im Strom (absolut) | 1 - 20tH |
Genauigkeit | ±2 % v. Messw. ±0,4 A |
Auflösung | 0,1 A |
50 - 60Hz > 20 A | 21 - 50tH |
Genauigkeit | ±4 % v. Messw. ±0,4 A |
Auflösung | 0,1 A |
Gesamte harmonische Verzerrung (THD-F) |
0,0 - 20 % |
Genauigkeit | 2 % |
Auflösung | 0,1 % |
50 - 60Hz > 80 V u. > 20 A | 20,1 - 100 % |
Genauigkeit | ±6 % v. Messw. ±1 % |
Auflösung | 0,1 % |
50 - 60Hz > 80 V u. > 20 A | 100,1 - 999,9 % |
Genauigkeit | ±10 % v. Messw. ±1 % |
Auflösung | 0,1 % |
Stromzangenöffnung | max. 55 mm |
Bereichswahl | automatisch |
Überbereichsanzeige | "OL" = Overload |
Datenspeicher | 50.000 Datensätze |
Schnittstelle | USB |

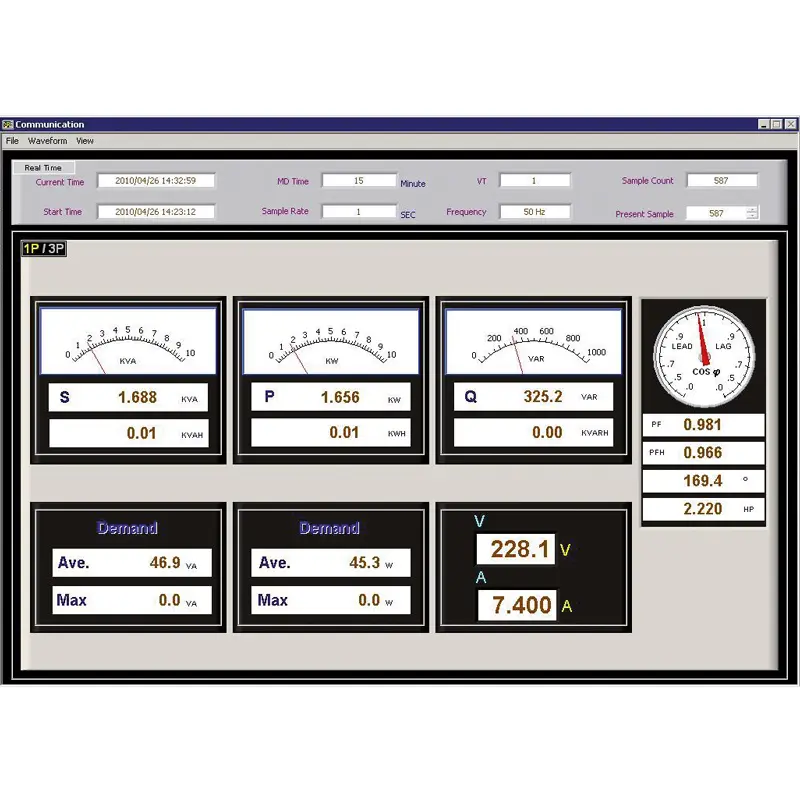

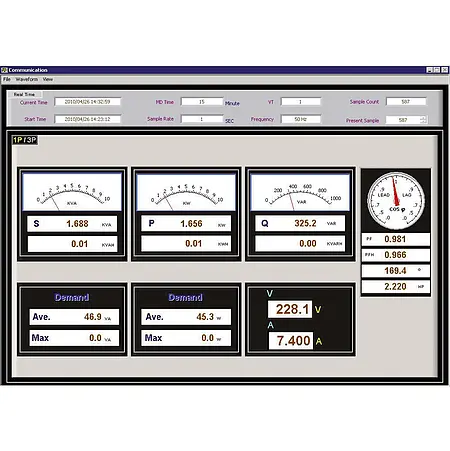

Software | geeignet für Windows2000, ME, XP ... |
Display | Grafik-Display, 128 x 64 LCD mit Beleuchtung |
Versorgung | 2x 1,5 V Typ AA |
Energieverbrauch | etwa 10 mA |
Abmessungen | 271 x 112 x 46 mm |
Gewicht | 650 g inklusive Batterien |
Umgebungsbedingungen | max. 85 % relative Feuchtigkeit / -10 °C... +50 °C |
Schutzart / Normung | CAT III 600 V / EN 61010-2-032 |
