Leistungsmesser PCE-GPA 50

Name: Leistungsmesser PCE-GPA 50
Brand: PCE Instruments
SKU: 5929455
Price: 760.9 EUR
Availability: InStock

Best.Nr.: PCE-GPA 50

EAN: 4250348720054

Ihre PCE Instruments Vorteile

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Sicheres Bezahlen

15 Werktage Rückgaberecht

*Versandkostenfreie Lieferung

(Standardversand innerhalb der EU)

Beschreibung

Leistungsmesser

Leistungsmesser bis 2000 A / TRMS Messung / Leistungsmessung / Oberwellenanalyse /

Grafikanzeige mit Beleuchtung / Datenspeicher / Netz- und Batteriebetrieb

Der Leistungsmesser wird verwendet, um Strom von 1- bzw. 3-phasigen Verbrauchern zu messen. Dieser Leistungsmesser zeichnet sich besonders durch Ihren Messbereich bis 2000 A aus. Weiterhin hervorzuheben ist das Grafikdisplay des Leistungsmessers. Hier können neben den numerischen Messwerten, auch die Wellenform der Phase von dem Leistungsmesser angezeigt werden. Ebenso kann der Leistungsmesser verwendet werden, um Spannungen zu messen. Dadurch ist der Leistungsmesser in der Lage mit Hilfe des Phasenwinkels Wirk-, Schein- und Blindleistung zu berechnen. Darüber hinaus kann der Leistungsmesser weitere Netzparameter wie die Energie, Leistungsfaktor und die harmonischen messen.

Neben den umfangreichen Messfunktionen zeichnet dieser Leistungsmesser Ihre Datenloggerfunktion aus. Alle Messwerte lassen sich von dem Leistungsmesser direkt auf einer Micro-SD Karte speichern. Betrieben wird der Leistungsmesser mit 2 1,5 V AA Batterien. Es ist aber auch möglich für Langzeitmessungen den Leistungsmesser mit einem Netzteil zu betreiben.

Merkmale

- Grafikdisplay

- Datenlogger auf Micro-SD Karte

- Messung für 1 und 3 Phasen

- Temperaturmessung mit Thermoelement

- Spannungsmessung 10 V ... 600 V AC RMS

- Strommessung 5 ... 2000 A AC RMS

- Stromzangenöffnung 50 mm

- Harmonische Verzerrung bis zur 50. Ordnung

Spezifikation

Messart
Wechselspannung AC V	Messbereich	Auflösung	Genauigkeit
	10 ... 600 V	0,1 V	±(0,5 % ... 3 Digit)
	Spitze-Spitze	0,1 V	±(5% ... 30 Digit)

Wechselstrom AC A	5 ... 2000 A	<100 A: 0,01 A	<200 A: ±(1 %+ 0,5 A)
		<1000 A: 0,1 A	>200 A: ±(1 % + 5 A)
	Spitze-Spitze	>1000 A: 1 A	±(5 % + 30 Digit)

Leistungsfaktor (PF)	0 ... 1	0,001	± 0,04

Phasenwinkel	-180 ° ... 180 °	0,1 °	± 1° x PF

Frequenz	45 ... 65 Hz	0,1 Hz	± 0,2 Hz

Wirk-, Blind- &	0 ... 9,999 M	0,1 ... 0,001 M	±(1,5 % + 20 Digit)
Scheinleistung	(W / VA / VAR)	(W / VA / VAR)

Harmonische AC V	1 ... 20. Ordnung	0,1 V	±(2 % + 5 Digit)
	21 ... 50 Ordnung	0,1 V	±(4 % + 5 Digit)

Harmonische AC A	1 ... 20. Ordnung	<100 A: 0,01 A	±(2 % + 5 Digit)
Wechselstrom		<1000 A: 0,1 A
	21 ... 50 Ordnung	>1000 A: 1 A	±(4 % + 5 Digit)

Harmonische AC V %	1 ... 20. Ordnung	0,1 %	±(2 % + 10 Digit)
	21 ... 50 Ordnung	0,1 %	±(4 % + 20 Digit)

Absolute harmonische	0 ... 20 %	0,1 %	±(2 % + 5 Digit)
Verzerrung	20,1 ... 100 %	0,1 %	±(6% + 10 Digit)

Temperatur Typ K	-100 ... 199,9 °C	0,1 °C	±(1 % + 1 °C)
Thermoelement	200 ... 1300 °C	1 °C	±(1 % + 2 °C)

Anzeige	Grafik LCD
AC V Eingangsimpedanz	10 MOhm
Frequenzbereich	40 Hz ... 1 kHz
Stromzange
Kalibrierte Frequenz	45 ... 65 Hz
Stromzange
Überlastschutz	AC V: 720 V RMS
	AC A: 2100 A
Datenspeicher	Micro-SD Karte
Aktualisierungsrate	1 Sekunde
Display
Speicherrate	2 ... 7200s
Datenspeicher
Speicherformat	XLS
Schnittstelle	Serielle Schnittstelle zur Live-Darstellung an PC
	(SOFT-LUT-USB wird benötigt)
Spannungsversorgung	2 x 1,5 V AA Batterie
	9 V / 800 mA Netzteil
Stromaufnahme	60 mA DC
Zangenöffnung	50 mm
Betriebsbedingungen	0 ... 50 °C / max. 80 %r.F.
Gewicht	ca. 595 g
Abmessungen	280 x 106 x 47 mm

Lieferumfang

1 x Leistungsmesser PCE-GPA 50

1 x Messleitungssatz

2 x Krokodilklemmen

1 x Micro SD Speicherkarte

1 x Netzteil 9 V / 800 mA

2 x 1,5 V AA Batterie

1 x Tragetasche

1 x Bedienungsanleitung

Dokumente / Downloads

Anleitung

Datenblatt

ETIM-Spezifikation

Netz- und Leistungsanalysator

digital

Anzahl der Spannungseingangskanäle

Anzahl der Stromeingangskanäle

Strommessung

mit Stromzangen/Zangenadapter

Oberwellenmessung

Leistungsfaktor

Wirkleistung

Blindleistung

Scheinleistung

Phasenwinkel (cos phi)

Leistung/Arbeit

Schnittstelle

Messwertspeicher

Stromversorgung

Netz/Akku

Spannungsmessbereich/AC direkt (min)

10 V

Spannungsmessbereich/AC direkt (max)

600 V

Leistungsmesser PCE-GPA 50

Leistungsmesser PCE-GPA 50 Display

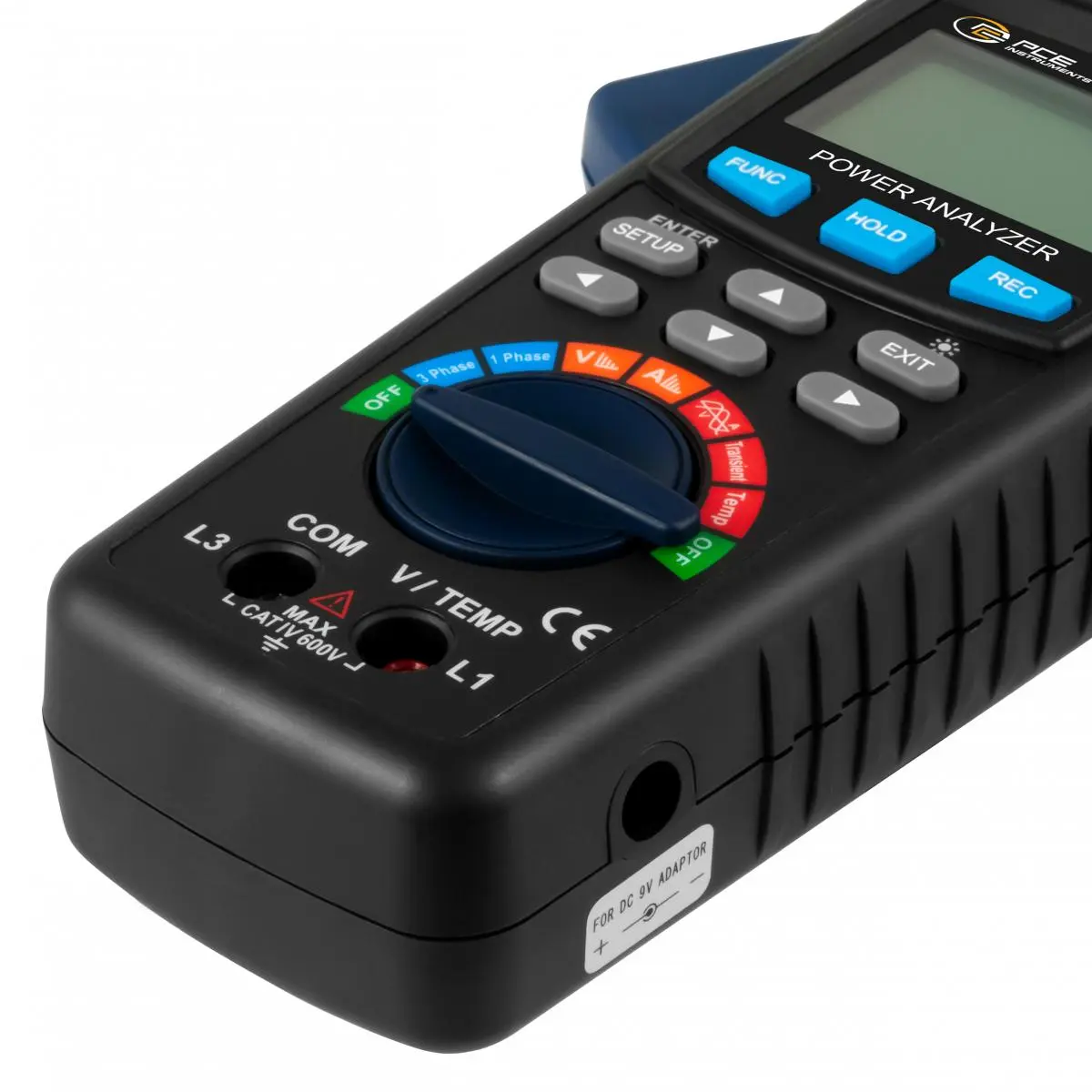

Leistungsmesser PCE-GPA 50 Anschlüsse
