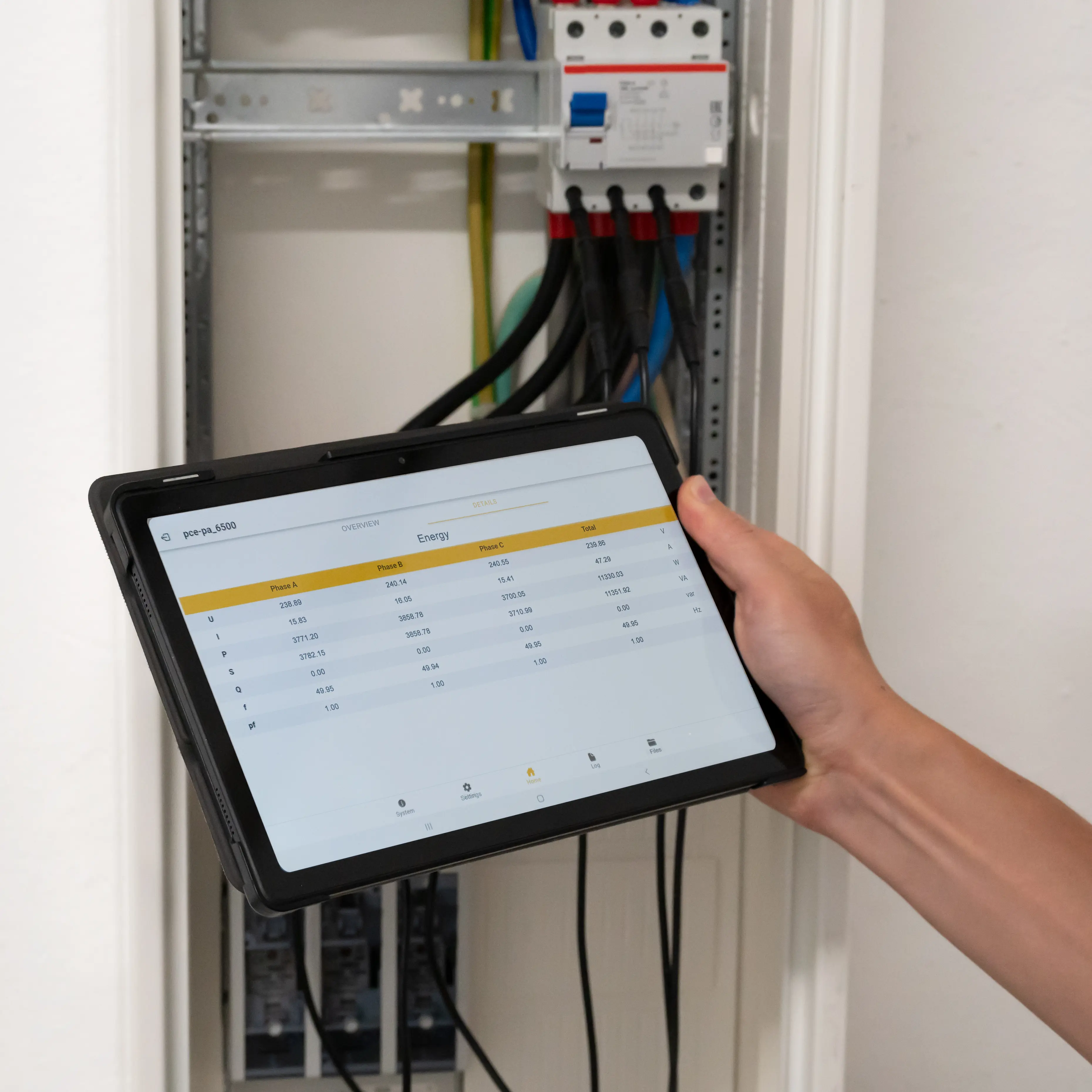

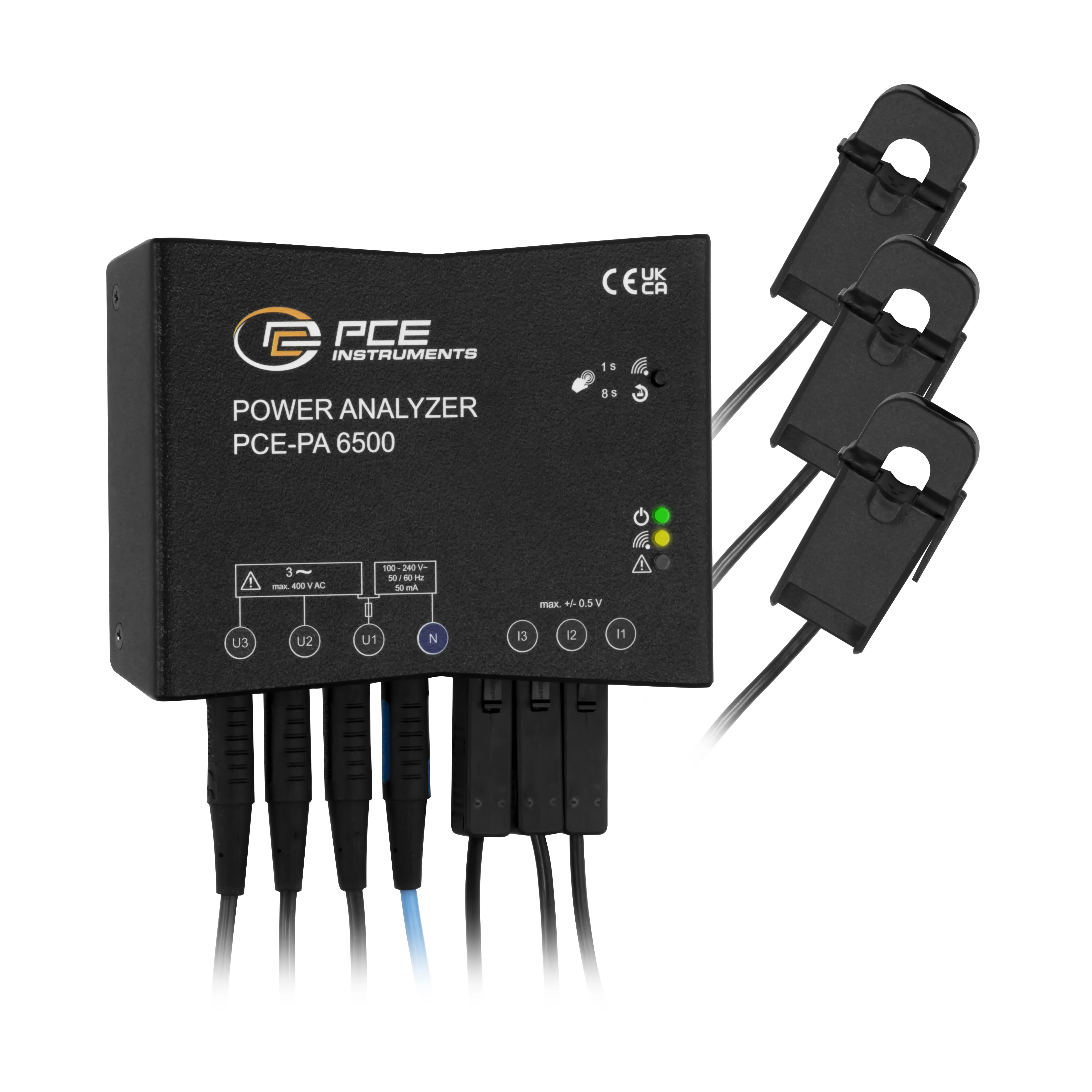

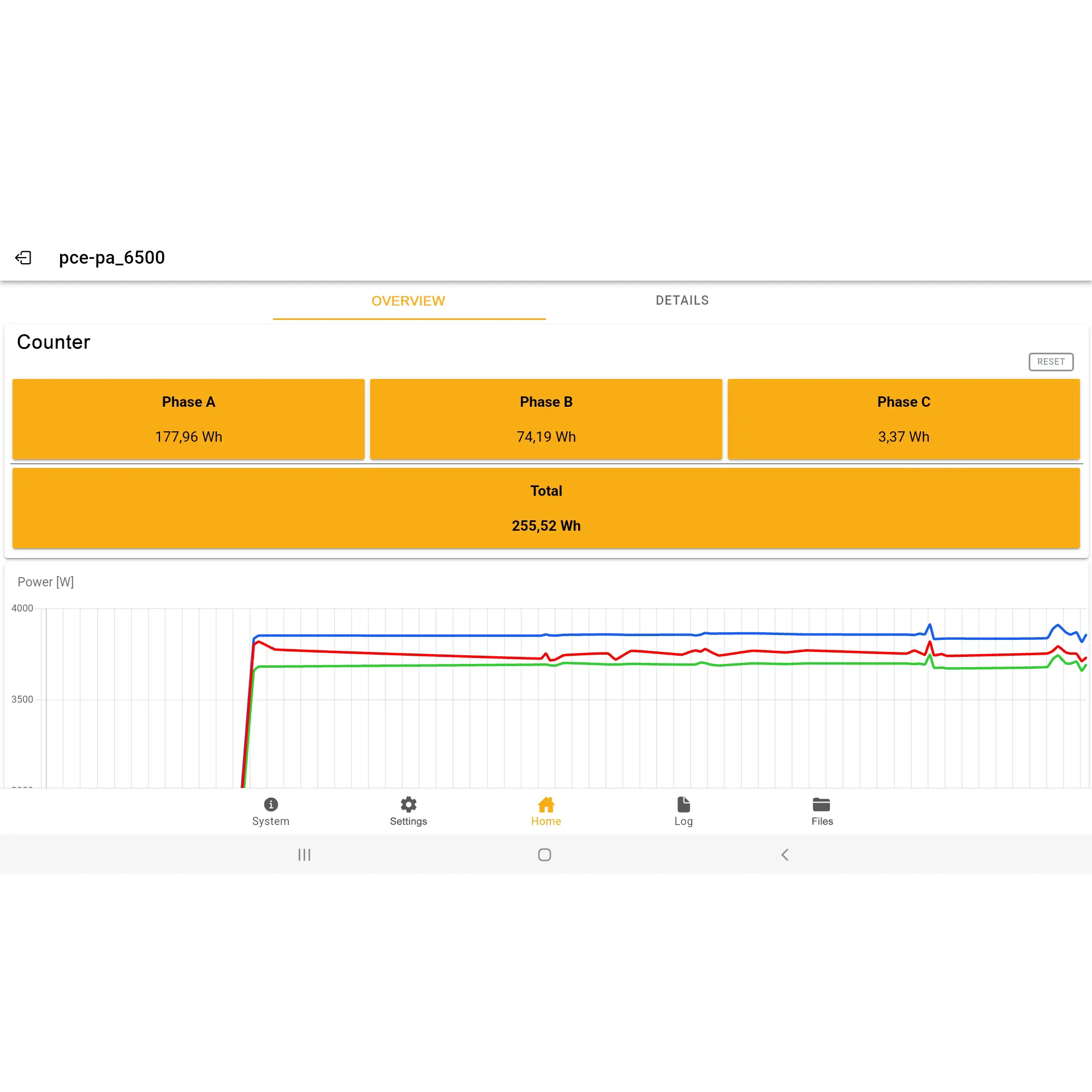

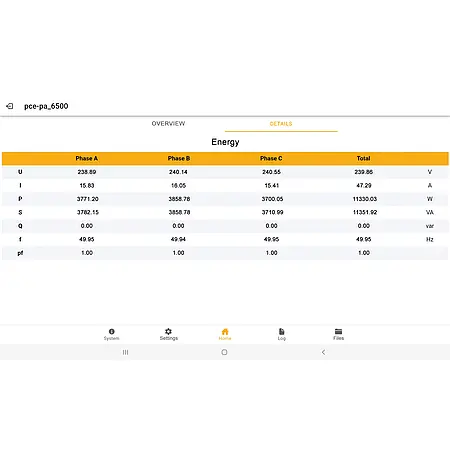

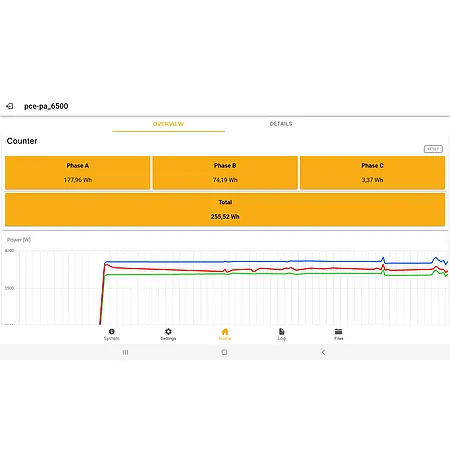

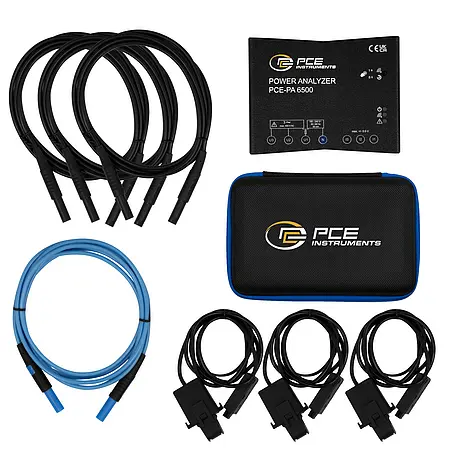

Der Leistungsmesser misst Strom- und Spannungswerte mittels der angeschlossenen Stromwandler und Messleitungen. Hieraus wird die Wirk-, Schein- und Blindleistung ermittelt und im Sekundentakt über WLAN an ein Endgerät übertragen. Dort werden die Daten historisch abgelegt und können anschließend tabellarisch oder grafisch ausgewertet werden. Des Weiteren ist ein Export der Messergebnisse auf ein Endgerät möglich. Die Messung mit dem Leistungsmesser erfolgt über Rogowskispulen oder Klappstromwandler.
Bei nicht vorhandener Internetverbindung können die Daten im eingebauten 32 GB großen SD-Karten Speicher in Form einer CSV-Datei aufgezeichnet werden, um sie später weiter zu verarbeiten. Selbst bei sekündlicher Erfassung beträgt die Aufzeichnungsdauer mehr als ein Jahr. Es besteht zusätzlich die Möglichkeit, die CSV-Dateien periodisch via E-Mail zu versenden, mittels FTP auf einen Server hochzuladen oder nach Abschluss der Messung auf die Messplattform zu übertragen. Die Interaktion mit dem Leistungsmesser erfolgt vorwiegend mittels WLAN und Webbrowser oder via App (BLE).

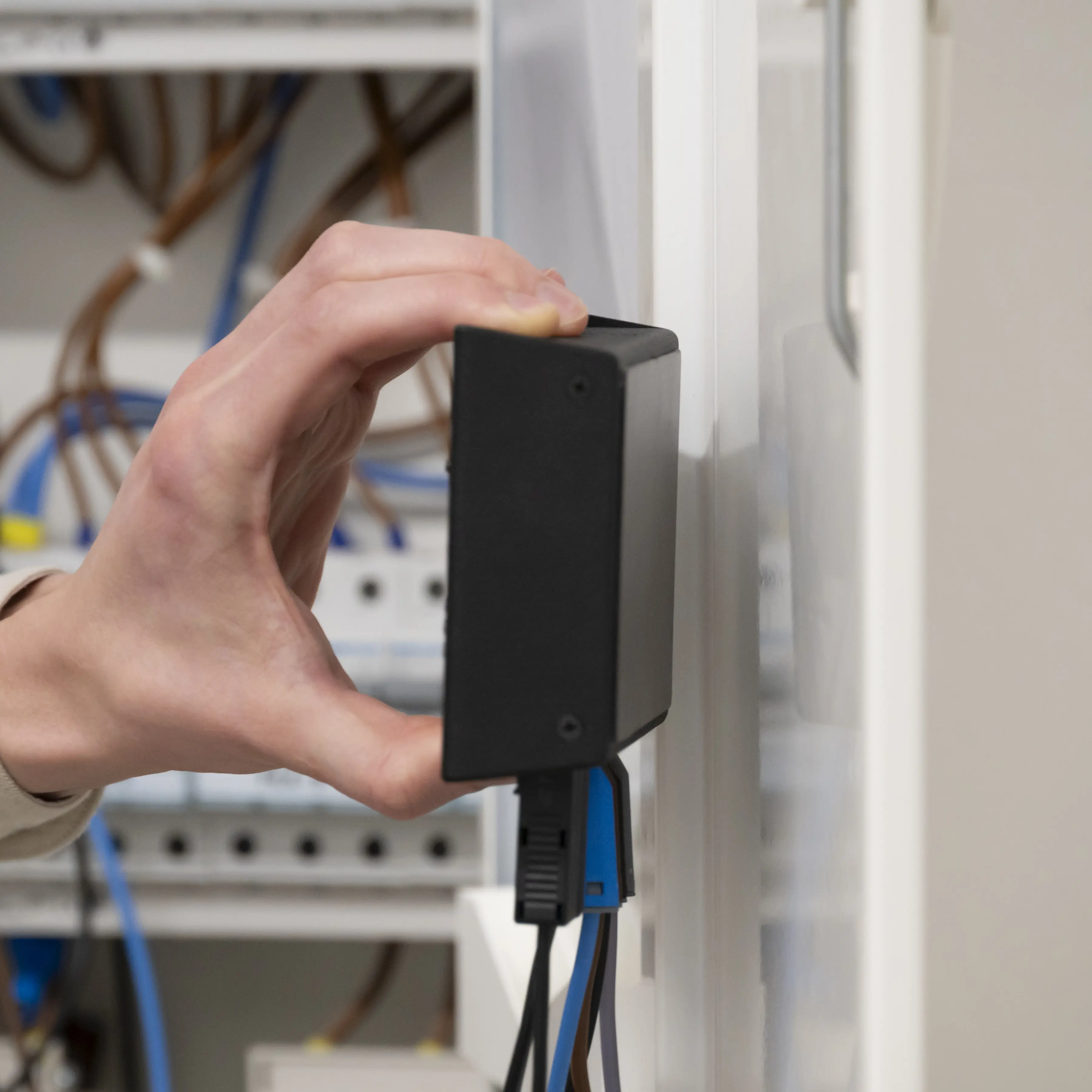

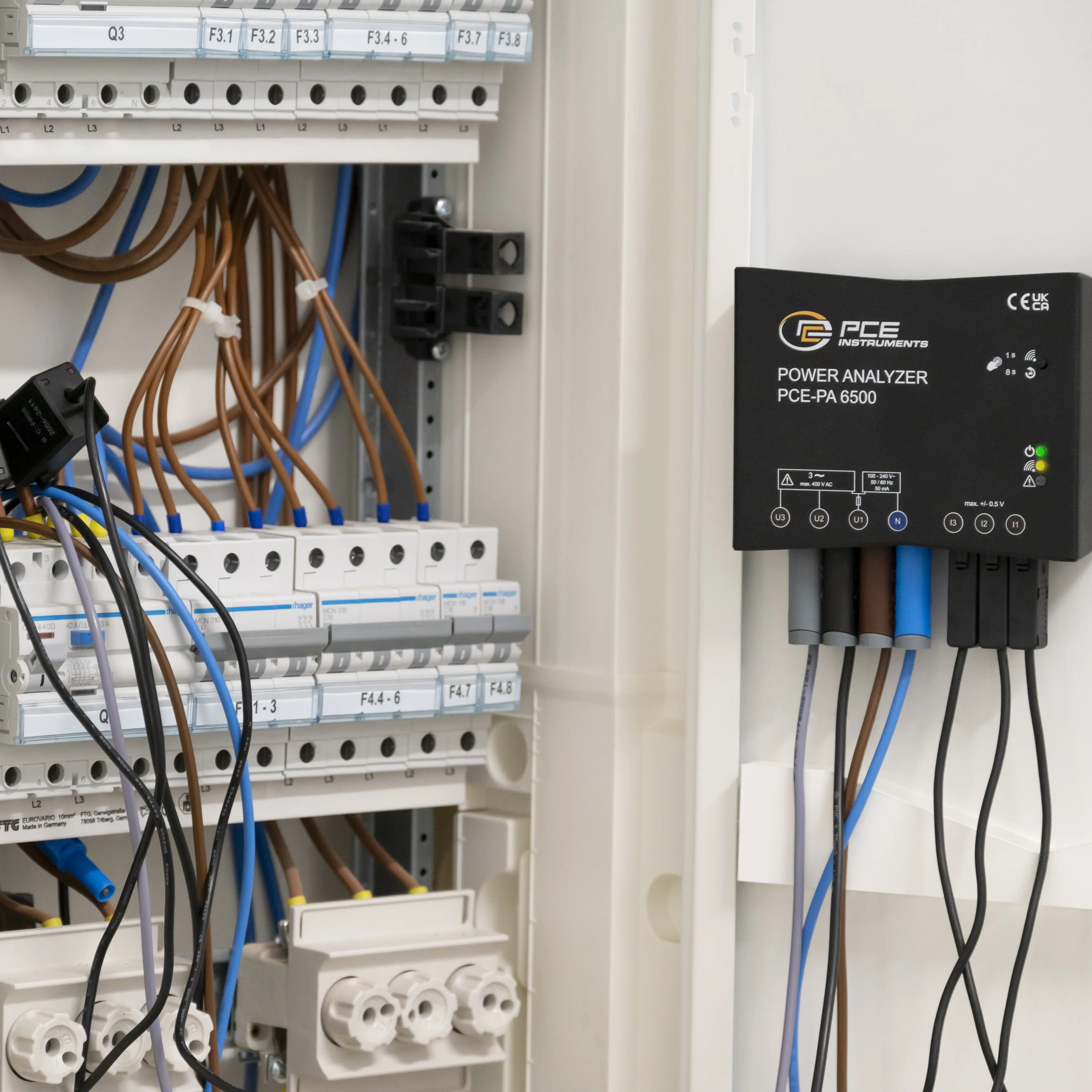

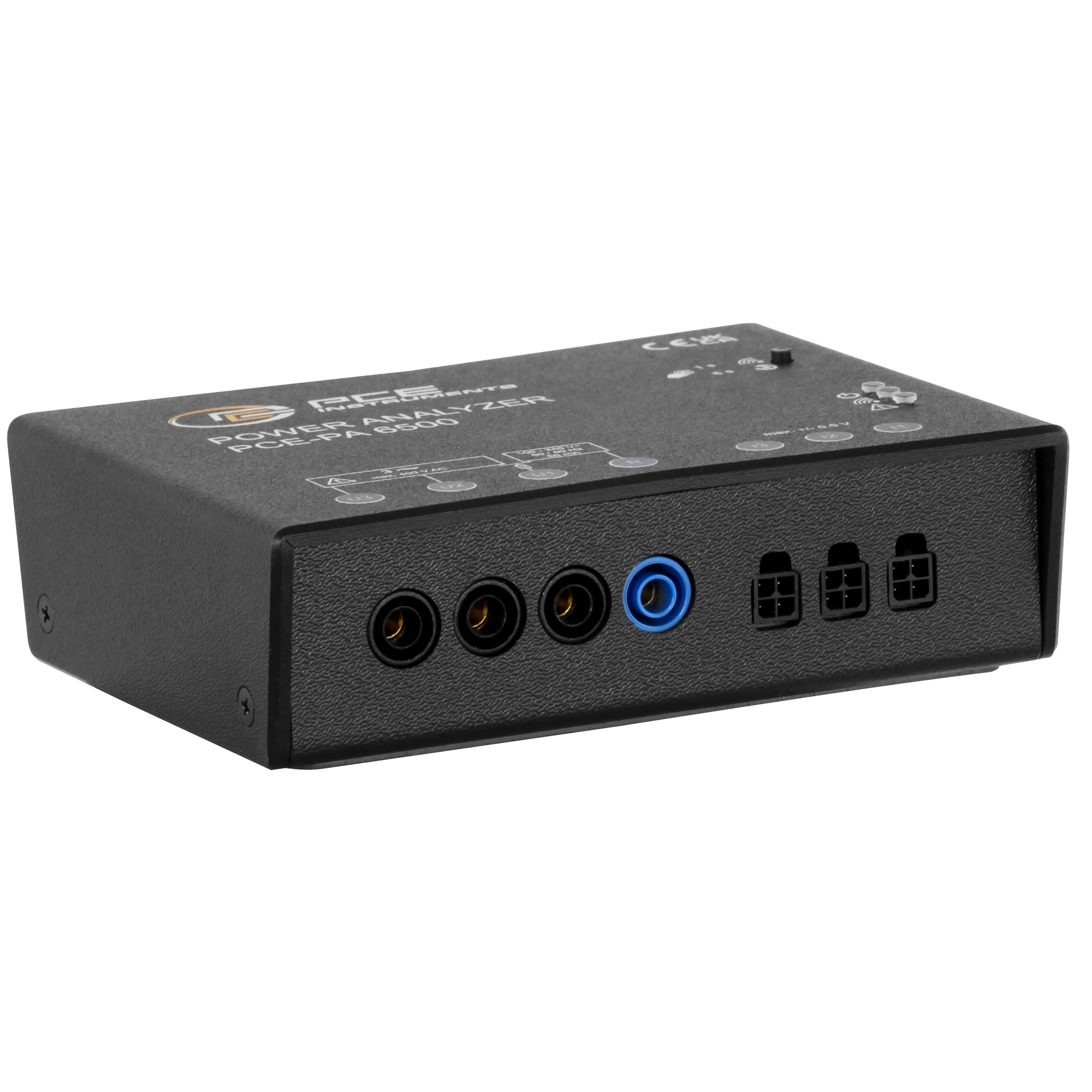

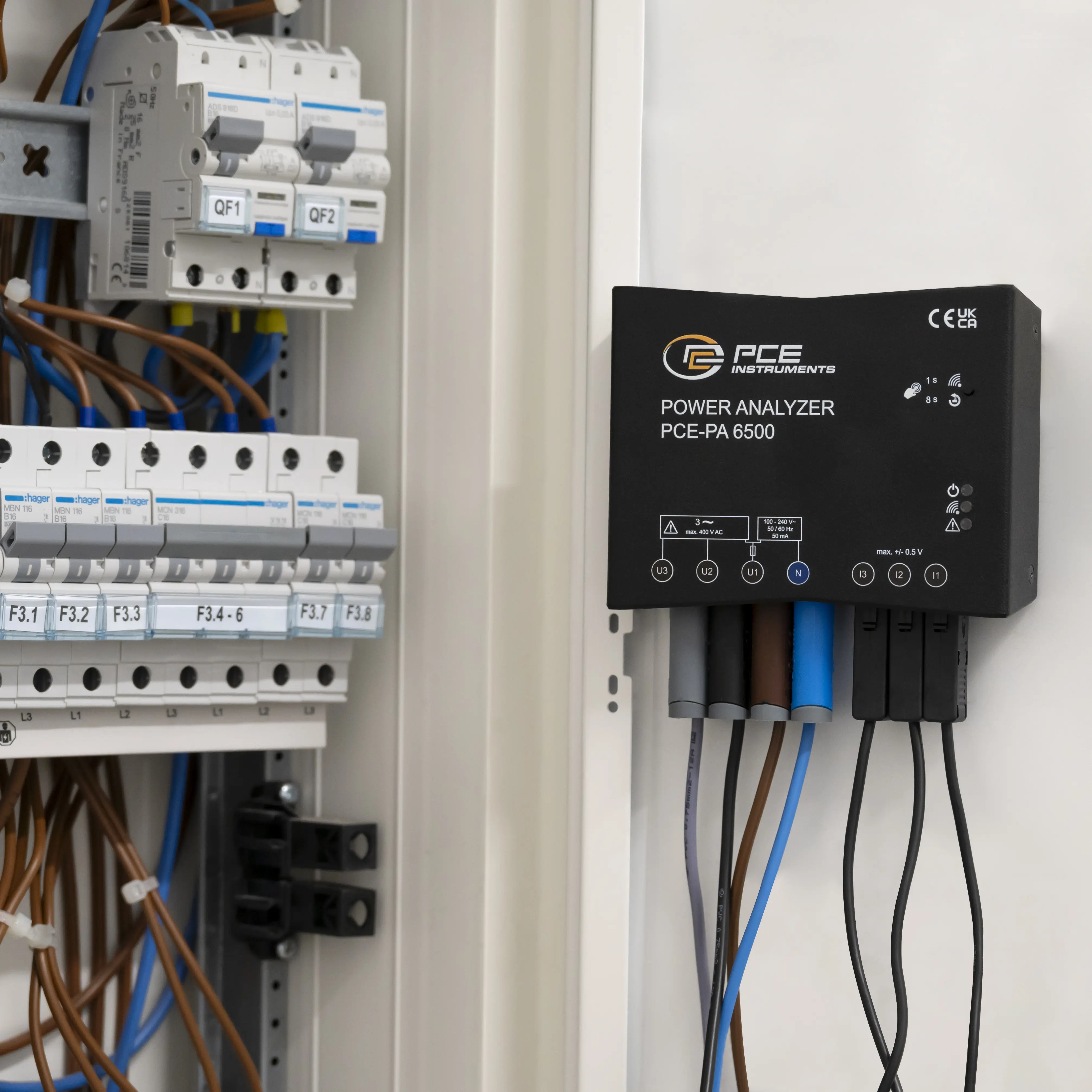

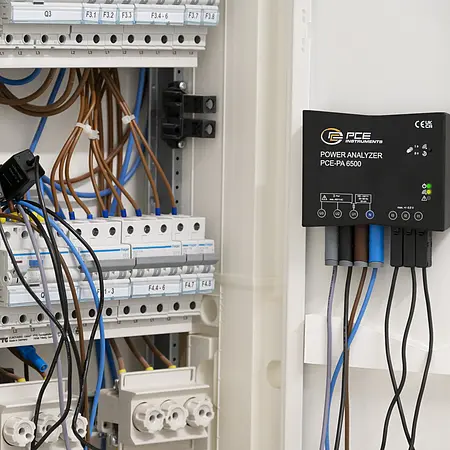

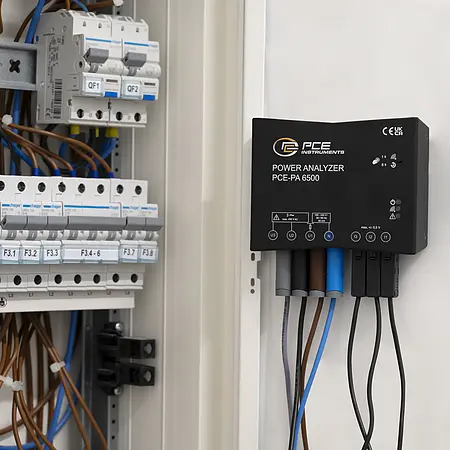

Die Spannungsversorgung und -Messung erfolgt über Magnetmessspitzen oder Anschlussklemmen. Der Leistungsmesser kann in jede Haupt- und Unterverteilung sowie in Geräten und Anlagen angeschlossen werden - die Stromversorgung muss dabei nicht unterbrochen werden. Durch die magnetische Gehäuserückseite kann der Leistungsmesser an jede metallische Oberfläche angebracht werden. Die Verwaltung der Stromversorgung hat oberste Priorität. Ohne den Verbrauch zu messen und die Instrumentalwerte wie Strom, Spannung, Frequenz und Leistungen zu erfassen, ist eine Verbesserung der Effizienz kaum möglich. Das Leistungsmesser ermöglicht die Überwachung des gesamten Energieverbrauchs und hilft Energiekosten zu reduzieren.
Wechselspannung AC | |
Messbereich | 40 ... 400 V |
Auflösung | 0,01 V |
Genauigkeit | ±1 % v.Mw. |
Wechselstrom AC | |
Messbereich | 0 ... 80 A |
Auflösung | 0,01 A |
Genauigkeit | ±1 % v.Mw. |
Wirkleistung | |
Messbereich | 0 W ... 32 kW |
Auflösung | 0,01 W |
Genauigkeit | ±1 % v.Mw. |
Blindleistung | |
Messbereich | 0 VAR ... 32 kVAR |
Auflösung | 0,01 VAR |
Genauigkeit | ±1 % v.Mw. |
Scheinleistung | |
Messbereich | 0 VA ... 32 kVA |
Auflösung | 0,01 VA |
Genauigkeit | ±1 % v.Mw. |
Leistungsfaktor | |
Messbereich | 0 ... 1 |
Auflösung | 0,01 |
Genauigkeit | ±1 % v.Mw. |
Allgemeine technische Daten | |
Messrate | 26000 Hz |
Speichermedium | Interner Speicher |
Speicherkapazität | 32 GB |
Speicherkapazität (Zusatzinformation) | getrennte Phasen: 22000 Datensätze, zusammengefasste Phasen: 38000 Datensätze |
Speicherintervall von | 1 s |
Speicherintervall bis | 60 min. |
Stromaufnahme Stromzange | 100 mA DC |
Maximaler Leitungsdurchmesser | 10 mm |
Sicherheitsstandard | CAT III 300V |
Sicherung(en) | 250mA, FA, IR>=30kA |
Menüsprache | Deutsch, Englisch (GB), Englisch (US), Spanisch, Französisch |
Schutzklasse (Gerät) | IP40 |
Spannungsversorgung | 100 ... 240 V 50/60 Hz (+/- 10%) (zwischen Neutralleiter und Phase A) |
Gewicht | 202 g |
Betriebsbedingungen | -5 ... 40 °C , 0 ... 80 % r. F. |
Lagerbedingungen | -5 ... 40 °C , 0 ... 80 % r. F. |
Akku/Batterie | 1 x 3 V CR 2032 (Knopfzelle 3V) , Lithium-Ionen-Manganoxid |
Kapazität | 245 mAh |
Abmessungen ( L x B x H ) | 123 x 96 x 36 mm |
