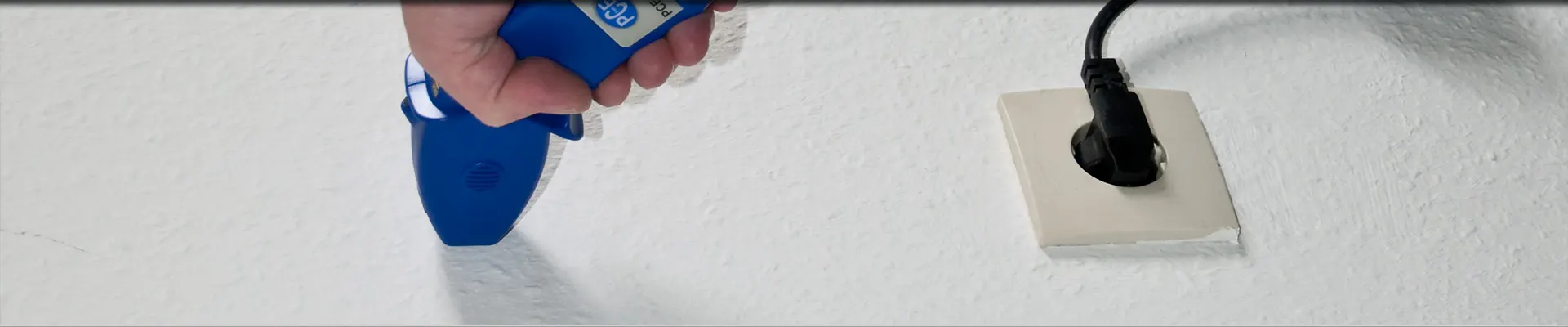

Das Leitungssuchgerät PCE-191 CB dient dem Auffinden von elektrischen Kabeln / Leitungen die unterputz liegen. Er besteht aus einem Sender und einem Empfänger. Der Sender besitzt einen Schukostecker, der in eine spannungsführende Steckdose (max. 240V AC) gesteckt wird und ein Tonsignal in die unter Spannung stehende Leitung sendet.
Das Leitungssuchgerät / CableTracker PCE-180CBN besteht aus einem Signalgeber und einem hochempfindlichen Empfänger. Der Signalgeber wird an der Enddose oder einer Kabelader angeschlossen und sendet ein kodiertes Signal in das Kabel.
Das Leitungssuchgerät PCE-CL 20 ermöglicht das Aufspühren von spannungsführenden und spannungslosen Leitungen. Das Leitungssuchgerät erkennt neben elektrischen Kabeln auch Gas- oder Wasserleitungen, die sich in der Wand oder in der Erde befinden. Das Leitungssuchgerät PCE-CL 20 können Sie hier in unserem Shop kaufen.
Ein Leitungssuchgerät ist ein praktisches Hilfsmittel um Position und Verlauf von verdeckten Leitungen zerstörungsfrei festzustellen. In Abhängigkeit davon, wofür der Leitungssucher verwendet werden soll, gibt es große Unterschiede zwischen den verfügbaren Modellen. Um festzustellen, ob in einem bestimmten Bereich Strom-, Wasser- oder Heizungsleitungen liegen, genügt oft bereits ein einfaches Leitungssuchgerät mit Materialwahlschalter. Andere Gerätetypen ermöglichen die genauere Positionsbestimmung auch bei tiefliegenden Leitungen, die Ortung von Kurz- oder Erdschlüssen oder die Zuordnung einzelner Leitungen in Kabelkanälen oder an Schaltschränken.
Einsatzgebiete für Leitungssucher
Es gibt auf dem Markt viele kompakte Leitungssucher, die Handwerkern und Heimwerkern grob anzeigen, ob sich an der untersuchten Stelle eine Elektroleitung, ein Metallrohr oder Metallprofil oder eine Holzunterkonstruktion im Untergrund von Decke, Wand oder Fußboden befindet.
Daneben sind aber auch viele Leitungssucher im Angebot, die für spezielle Aufgaben optimiert wurden. Ein geeignetes Leitungssuchgerät hilft beispielsweise Elektrikern, Telefon- und Netzwerktechnikern bei Neuinstallationen, Reparaturen und Erweiterungen von Anlagen eine Leitung einem bestimmten Anschluss zuzuordnen. Auch die genaue Position von Kabelbrüchen oder Kurzschlüssen an Leitungen lässt sich mit einem passenden Leitungssuchgerät schnell und ohne zeit- und kostenintensive Freilegungen finden.
Auch bei Arbeiten im Außenbereich mit erdverlegten Kabeln auf öffentlichen oder privaten Grundstücken bietet es sich oft an, Leitungssucher einzusetzen. Wenn sicher ist, wo welche Leitung liegt muss für Reparaturen oder neue Anschlüsse meist nur der betreffende Bereich freigelegt werden. Dadurch können die Kosten für das Freilegen und wieder Abdecken der Leitungen erheblich reduziert werden. Bei Erdarbeiten, die nicht die Leitung betreffen, kann durch vorheriges Prüfen mit einem Leitungssuchgerät gezielt verhindert werden, dass im betroffenen Bereich Versorgungsleitungen durch die Baumaßnahmen beschädigt werden.
Auswahlkriterien für ein Leitungssuchgerät
Viele professionelle Leitungssucher für elektrische Leitungen und Metallrohre geben aktiv Signale auf die zu identifizierende Leitung. Diese Modelle bestehen aus zwei Geräten, einem Signalgeber und einem Empfänger. Mit dem Signalgenerator wird ein festgelegtes hochfrequentes elektromagnetisches Signal erzeugt und in die zu ortende Leitung eingespeist. Das Empfangsteil nimmt dieses Signal auf und wertet dessen Stärke aus. Je näher der Sensor des Empfängers der Leitung ist, desto stärker ist das empfangene Signal. Wenn bei einem solchen Leitungssuchgerät der Sendekanal für das Signal eingestellt werden kann, lassen sich mehrere Sender gleichzeitig verwenden, da im Display des Empfängers auch der Sendeanal angezeigt wird. Über die Veränderung der Sendestärke kann das Signal außerdem an die Umgebungsbedingungen angepasst werden.
Vor dem Vergleich verschiedener Modelle ist es sinnvoll, einige Mindestanforderungen festzulegen, denen der Leitungssucher genügen soll. Dafür kann die folgende Auflistung als Grundlage dienen.
- Welche Leitungen bzw. Materialien kann der Leitungssucher orten?
- Verfügt das Leitungssuchgerät über eine Schutzkategorie / Überspannungskategorie (CAT I bis CAT IV) gekennzeichnet?
- Wie wird der Leitungssucher bedient?
- Welche maximale Suchtiefe ist möglich?
- Welche optischen und akustischen Signale zeigen die Entfernung zur gesuchten Leitung?
- Kann die Auswahl einer bestimmten Leitung über Stecker, Klemmen oder Kontakte erfolgen?
- Welchen Funktionsumfang bietet das Leitungssuchgerät?
- Detektieren von Leitungen in Decken, Wänden und Fußböden
- Verfolgen von Erdkabeln, die mehrere Meter unter der Oberfläche liegen
- Lagebestimmung von Wasser-, Gas, Heizungs- oder Schutzrohren
- Sortieren und Zuordnen von verlegten Leitungen
- Auffinden von Leitungsunterbrechungen, Schaltern und Sicherungen
- Bestimmen der Position von Kurzschlüssen
- Orten von Erdschlüssen in Drehstromnetzen
Die meisten Leitungssucher die zur professionellen Positionsbestimmung, Leitungszuordnung und Fehlersuche in Leitungen genutzt werden, können sowohl bei spannungsführenden als auch bei spannungsfreien Leitungen eingesetzt werden. Es ist also nicht erforderlich, alle elektrischen Anlagen und Verbraucher vom Netz zu nehmen, wenn ein Leitungssuchgerät verwendet wird. Es müssen aber unbedingt die notwendigen Sicherheitsmaßnahmen eingehalten werden. Das Auffinden von Kabeln und Leitungen, aber auch von Metallrohren und Konstruktionselementen, funktioniert in Mauerwerk, Beton aber auch in Trockenbaukonstruktionen. Mit einem entsprechend ausgestatteten Leitungssuchgerät können selbst tief im Erdreich verlegte Leitungen sicher geortet werden.
